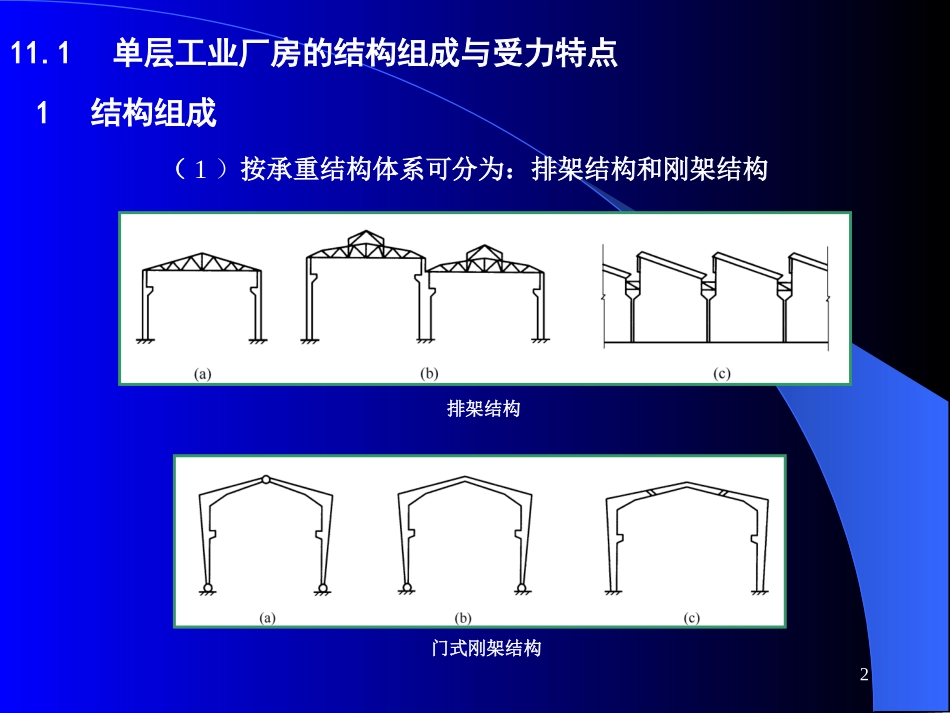

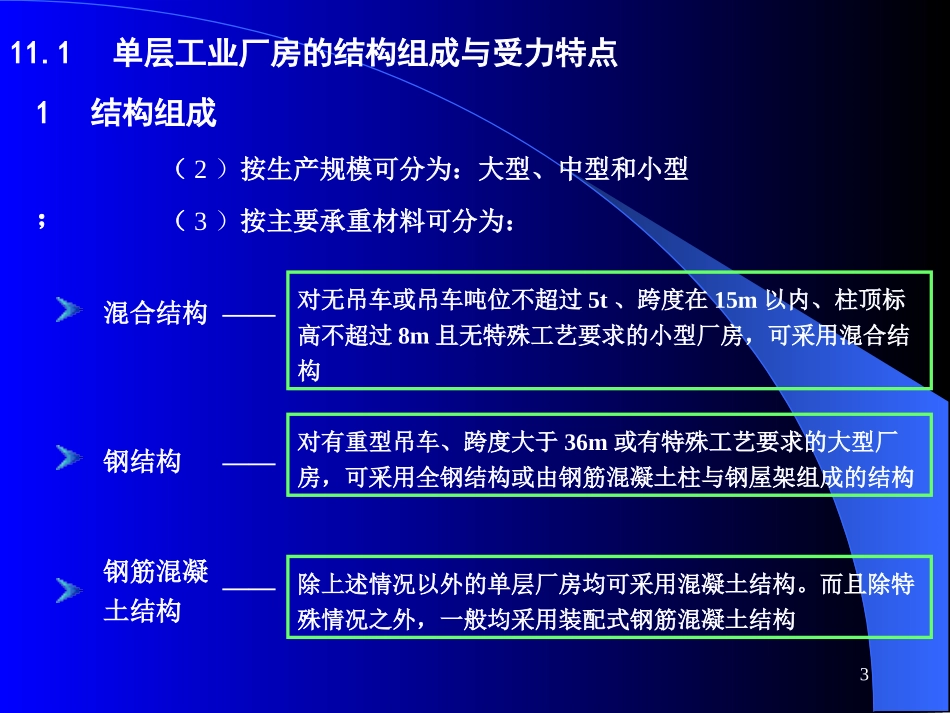

11111单层工业厂房单层工业厂房2排架结构门式刚架结构（1）按承重结构体系可分为：排架结构和刚架结构11.1单层工业厂房的结构组成与受力特点1结构组成3混合结构钢筋混凝土结构对无吊车或吊车吨位不超过5t、跨度在15m以内、柱顶标高不超过8m且无特殊工艺要求的小型厂房，可采用混合结构对有重型吊车、跨度大于36m或有特殊工艺要求的大型厂房，可采用全钢结构或由钢筋混凝土柱与钢屋架组成的结构————（2）按生产规模可分为：大型、中型和小型；（3）按主要承重材料可分为：钢结构——除上述情况以外的单层厂房均可采用混凝土结构。而且除特殊情况之外，一般均采用装配式钢筋混凝土结构1结构组成11.1单层工业厂房的结构组成与受力特点4单层厂房结构是由一些构件组成的一个复杂的空间受力体系，可将结构整体分为以下几个子结构体系:单层厂房结构1.屋面板2.天沟板3.天窗架4.屋架5.托架6.吊车梁7.排架柱8.抗风柱9.基础10.连系梁11.基础梁12.天窗架垂直支撑13.屋架下弦横向水平支撑14.屋架端部垂直支撑15.柱间支撑11.1单层工业厂房的结构组成与受力特点1结构组成5屋盖结构——有檩体系无檩体系——由大型屋面板、屋架或屋面梁及屋盖支撑组成，有时还包括有天窗架和托架等构件——由小型屋面板、檩条、屋架及屋盖支撑所组成屋盖结构11.1单层工业厂房的结构组成与受力特点1结构组成6——横向排架结构由横梁、横向柱列及其基础所组成的平面骨架，是厂房的基本承重结构。厂房承受的竖向荷载及横向水平荷载主要通过横向平面排架传至基础及地基横向平面排架组成及荷载图11.1单层工业厂房的结构组成与受力特点1结构组成7——纵向排架结构由连系梁、吊车梁、纵向柱列、柱间支撑和基础等构件组成的纵向平面骨架。作用是保证厂房结构的纵向稳定性和刚度，承受吊车纵向水平荷载、纵向水平地震作用、温度应力以及作用在山墙及天窗架端壁并通过屋盖结构传来的纵向风荷载等围护结构——位于厂房的四周，包括纵墙、横墙（山墙）、抗风柱、连系梁、基础梁等构件。这些构件所承受的荷载，主要是墙体和构件的自重以及作用在墙面上的风荷载纵向平面排架组成及荷载图11.1单层工业厂房的结构组成与受力特点1结构组成81屋盖支撑布置（1）上弦横向水平支撑屋盖支撑包括上弦横向水平支撑、下弦横向水平支撑、纵向水平支撑、垂直支撑、纵向水平系杆、天窗架支撑等。构成：沿厂房跨度方向用交叉角钢、直腹杆和屋架上弦杆构成的水平桁架。作用：保证屋架上弦的侧向稳定性；增强屋盖的整体刚度；作为山墙抗风柱的顶端水平支座，承受由山墙传来的风荷载和其他纵向水平荷载，并传至厂房纵向柱列。布置：当屋盖为有檩体系，或屋盖为无檩体系，但屋面板与屋架的连接质量不能保证且抗风柱与屋架上弦连接，每一伸缩缝区段端部第一或第二柱间布置；当设有天窗，且天窗通过厂房端部的第二柱间或通过伸缩缝，应在第一或第二柱间的天窗范围内设置，并在天窗范围内沿纵向设置1～3道通长的受压系杆，将天窗范围内各榀屋架与上弦横向水平支撑连系起来。11.2单层工业厂房的结构布置与支撑布置9上弦横向水平支撑布置1屋盖支撑布置11.2单层工业厂房的结构布置与支撑布置103.33.3结构布置结构布置（2）下弦横向水平支撑构成：沿厂房跨度方向用交叉角钢、直腹杆和屋架下弦杆构成的水平桁架。作用：将山墙风荷载及纵向水平荷载传至纵向柱列；防止屋架下弦侧向振动。布置：当屋架下弦设有悬挂吊车，或厂房内有较大振动，或山墙风荷载通过抗风柱传至屋架下弦，应在每一伸缩缝区段两端的第一或第二柱间设置，宜与上弦横向水平支撑设置在同一柱间。下弦横向水平支撑布置2屋盖支撑布置11.2单层工业厂房的结构布置与支撑布置11（3）纵向水平支撑构成：由交叉角钢、直杆和屋架下弦第一节间组成的纵向水平桁架。作用：加强屋盖结构的横向水平刚度；保证横向水平荷载的纵向分布，加强厂房的空间工作；保证托架上弦的侧向稳定。布置：当设有软钩桥式吊车且厂房高度大、吊车起重量较大，应在屋架下弦端节间沿厂房纵向通长或局部设置一道；当已设有下弦横向水平支撑时，为保证厂房空间刚度，应尽可能与横向水平支撑连接，以形成封闭的水平支撑系...
