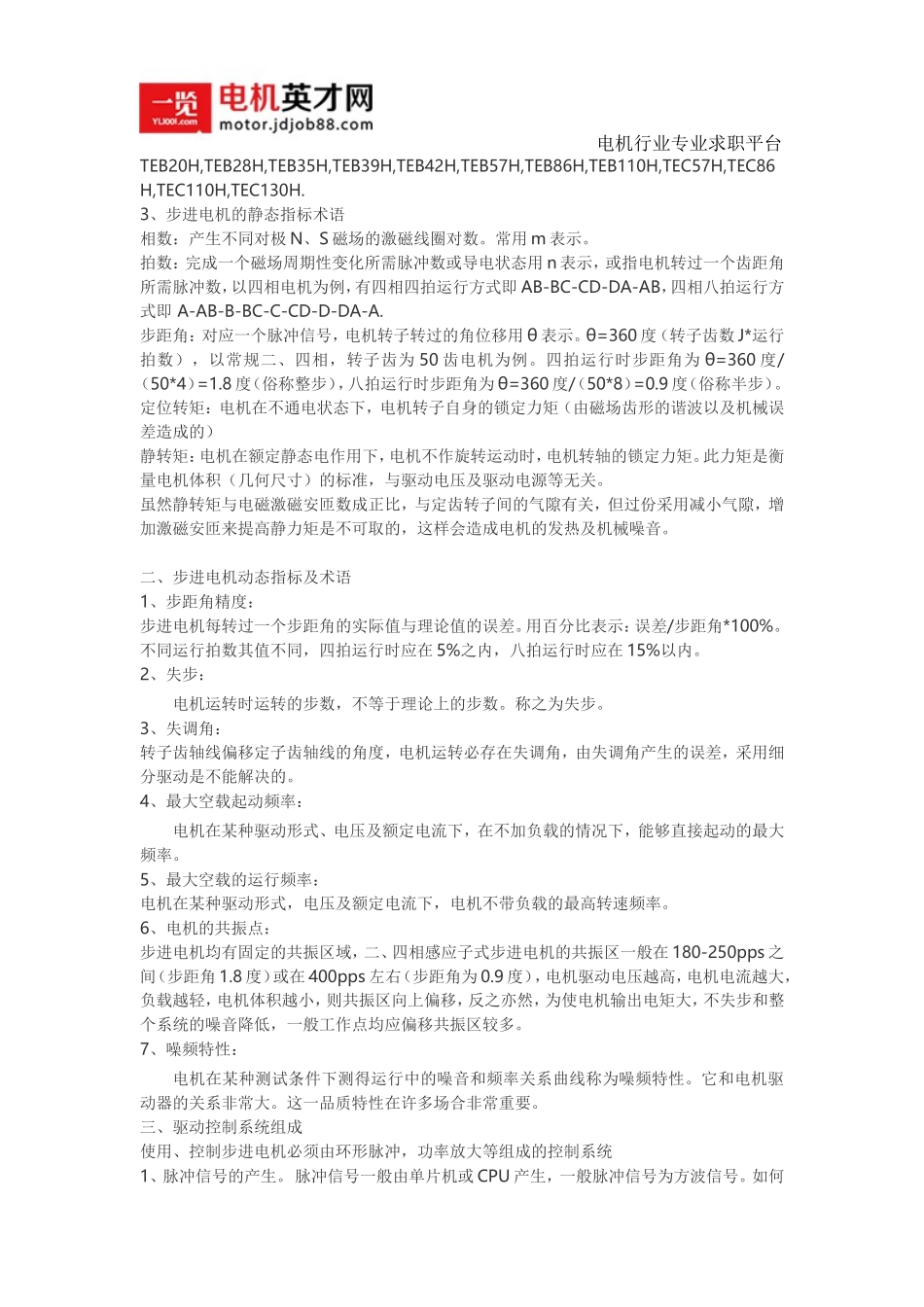

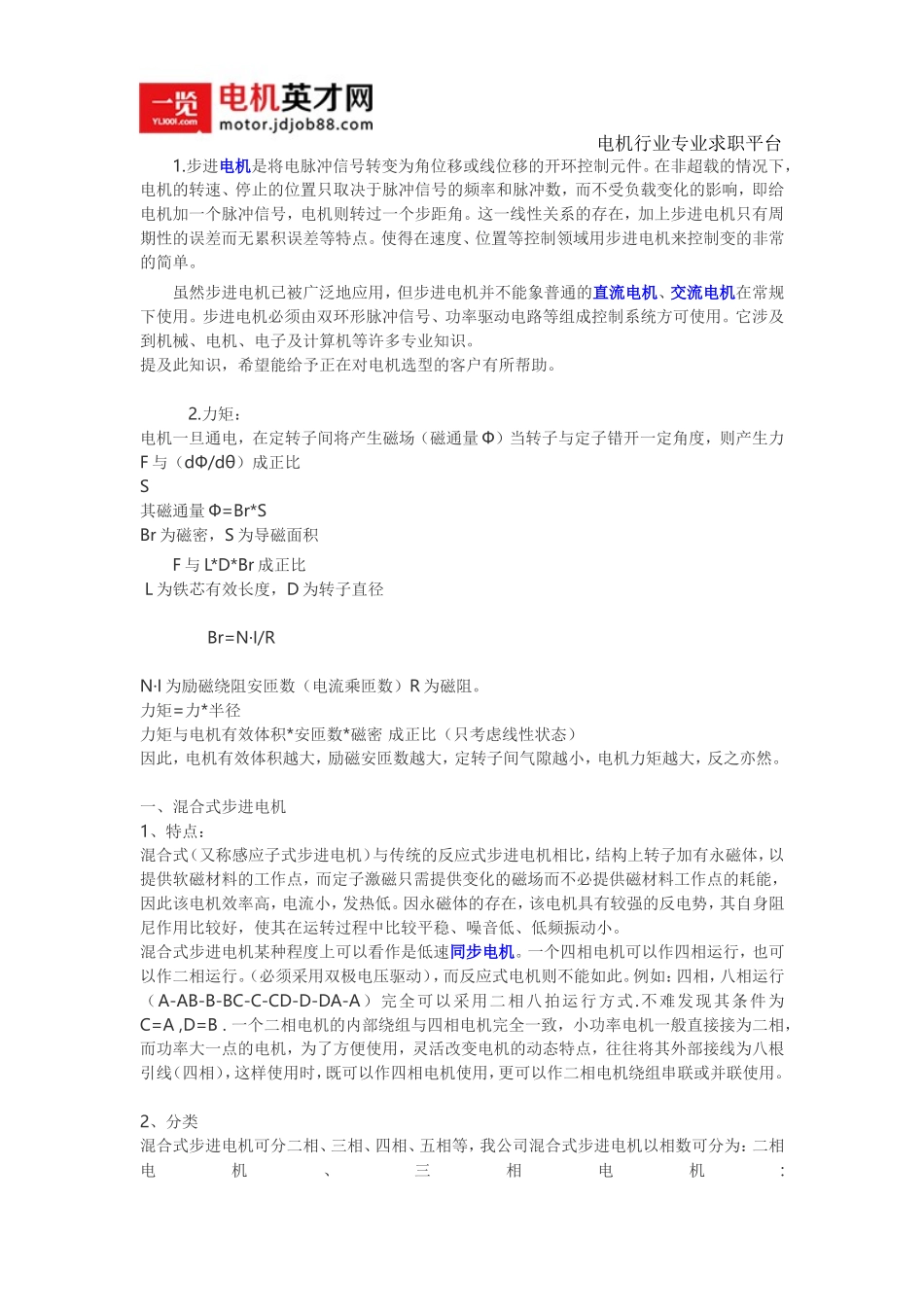

电机行业专业求职平台1.步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件。在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，即给电机加一个脉冲信号，电机则转过一个步距角。这一线性关系的存在，加上步进电机只有周期性的误差而无累积误差等特点。使得在速度、位置等控制领域用步进电机来控制变的非常的简单。虽然步进电机已被广泛地应用，但步进电机并不能象普通的直流电机、交流电机在常规下使用。步进电机必须由双环形脉冲信号、功率驱动电路等组成控制系统方可使用。它涉及到机械、电机、电子及计算机等许多专业知识。提及此知识，希望能给予正在对电机选型的客户有所帮助。2.力矩：电机一旦通电，在定转子间将产生磁场（磁通量Ф）当转子与定子错开一定角度，则产生力F与（dФ/dθ）成正比S其磁通量Ф=Br*SBr为磁密，S为导磁面积F与L*D*Br成正比L为铁芯有效长度，D为转子直径Br=N·I/RN·I为励磁绕阻安匝数（电流乘匝数）R为磁阻。力矩=力*半径力矩与电机有效体积*安匝数*磁密成正比（只考虑线性状态）因此，电机有效体积越大，励磁安匝数越大，定转子间气隙越小，电机力矩越大，反之亦然。一、混合式步进电机1、特点：混合式（又称感应子式步进电机）与传统的反应式步进电机相比，结构上转子加有永磁体，以提供软磁材料的工作点，而定子激磁只需提供变化的磁场而不必提供磁材料工作点的耗能，因此该电机效率高，电流小，发热低。因永磁体的存在，该电机具有较强的反电势，其自身阻尼作用比较好，使其在运转过程中比较平稳、噪音低、低频振动小。混合式步进电机某种程度上可以看作是低速同步电机。一个四相电机可以作四相运行，也可以作二相运行。（必须采用双极电压驱动），而反应式电机则不能如此。例如：四相，八相运行（A-AB-B-BC-C-CD-D-DA-A）完全可以采用二相八拍运行方式.不难发现其条件为C=A,D=B.一个二相电机的内部绕组与四相电机完全一致，小功率电机一般直接接为二相，而功率大一点的电机，为了方便使用，灵活改变电机的动态特点，往往将其外部接线为八根引线（四相），这样使用时，既可以作四相电机使用，更可以作二相电机绕组串联或并联使用。2、分类混合式步进电机可分二相、三相、四相、五相等，我公司混合式步进电机以相数可分为：二相电机、三相电机:电机行业专业求职平台TEB20H,TEB28H,TEB35H,TEB39H,TEB42H,TEB57H,TEB86H,TEB110H,TEC57H,TEC86H,TEC110H,TEC130H.3、步进电机的静态指标术语相数：产生不同对极N、S磁场的激磁线圈对数。常用m表示。拍数：完成一个磁场周期性变化所需脉冲数或导电状态用n表示，或指电机转过一个齿距角所需脉冲数，以四相电机为例，有四相四拍运行方式即AB-BC-CD-DA-AB，四相八拍运行方式即A-AB-B-BC-C-CD-D-DA-A.步距角：对应一个脉冲信号，电机转子转过的角位移用θ表示。θ=360度（转子齿数J*运行拍数），以常规二、四相，转子齿为50齿电机为例。四拍运行时步距角为θ=360度/（50*4）=1.8度（俗称整步），八拍运行时步距角为θ=360度/（50*8）=0.9度（俗称半步）。定位转矩：电机在不通电状态下，电机转子自身的锁定力矩（由磁场齿形的谐波以及机械误差造成的）静转矩：电机在额定静态电作用下，电机不作旋转运动时，电机转轴的锁定力矩。此力矩是衡量电机体积（几何尺寸）的标准，与驱动电压及驱动电源等无关。虽然静转矩与电磁激磁安匝数成正比，与定齿转子间的气隙有关，但过份采用减小气隙，增加激磁安匝来提高静力矩是不可取的，这样会造成电机的发热及机械噪音。二、步进电机动态指标及术语1、步距角精度：步进电机每转过一个步距角的实际值与理论值的误差。用百分比表示：误差/步距角*100%。不同运行拍数其值不同，四拍运行时应在5%之内，八拍运行时应在15%以内。2、失步：电机运转时运转的步数，不等于理论上的步数。称之为失步。3、失调角：转子齿轴线偏移定子齿轴线的角度，电机运转必存在失调角，由失调角产生的误差，采用细分驱动是不能解决的。4、最大空载起动频率：电机在某种驱动形式、电压及额定电流下，在不加负载的情况下，能够直接起动的...
