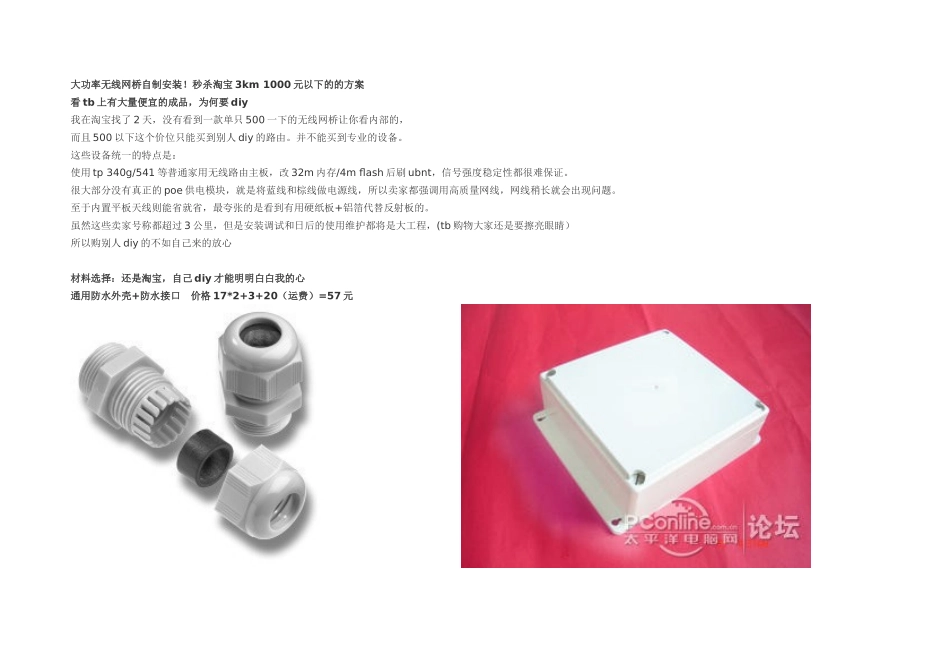

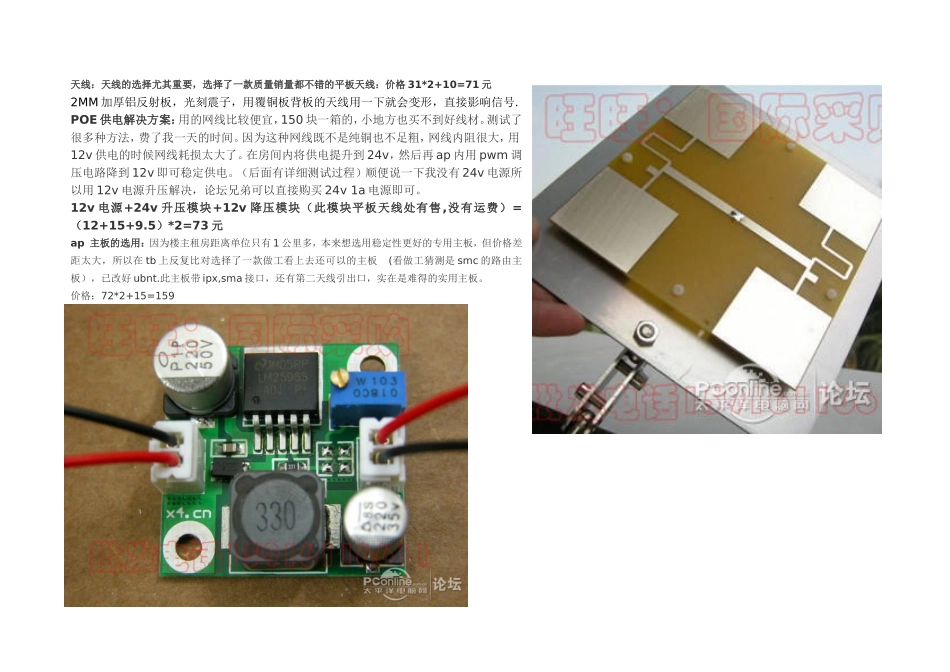

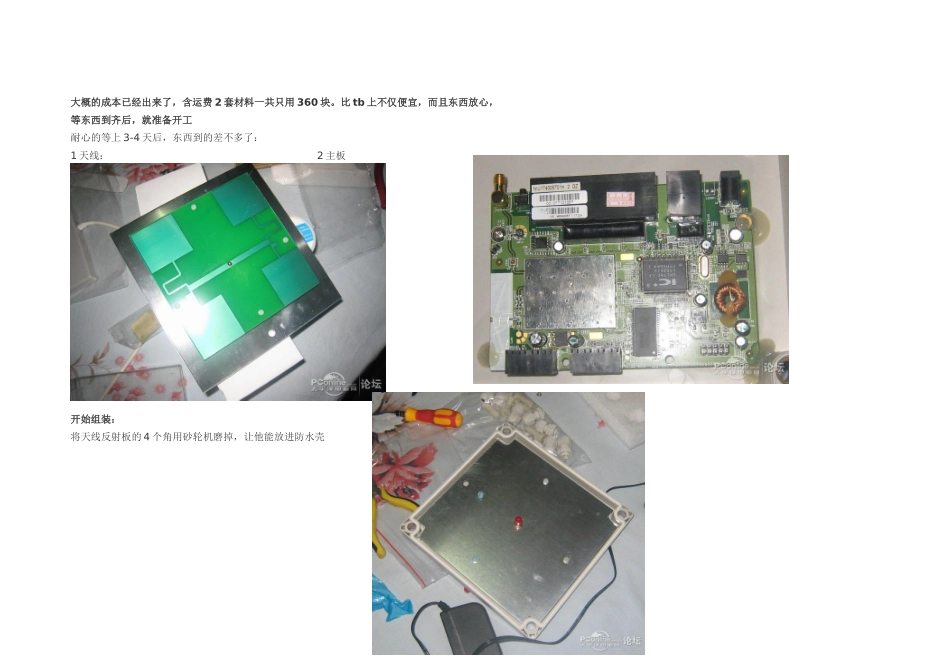

大功率无线网桥自制安装！秒杀淘宝3km1000元以下的的方案看tb上有大量便宜的成品，为何要diy我在淘宝找了2天，没有看到一款单只500一下的无线网桥让你看内部的，而且500以下这个价位只能买到别人diy的路由。并不能买到专业的设备。这些设备统一的特点是：使用tp340g/541等普通家用无线路由主板，改32m内存/4mflash后刷ubnt，信号强度稳定性都很难保证。很大部分没有真正的poe供电模块，就是将蓝线和棕线做电源线，所以卖家都强调用高质量网线，网线稍长就会出现问题。至于内置平板天线则能省就省，最夸张的是看到有用硬纸板+铝箔代替反射板的。虽然这些卖家号称都超过3公里，但是安装调试和日后的使用维护都将是大工程，(tb购物大家还是要擦亮眼睛）所以购别人diy的不如自己来的放心材料选择：还是淘宝，自己diy才能明明白白我的心通用防水外壳+防水接口价格17*2+3+20（运费）=57元天线：天线的选择尤其重要，选择了一款质量销量都不错的平板天线：价格31*2+10=71元2MM加厚铝反射板，光刻震子，用覆铜板背板的天线用一下就会变形，直接影响信号.POE供电解决方案：用的网线比较便宜，150块一箱的，小地方也买不到好线材。测试了很多种方法，费了我一天的时间。因为这种网线既不是纯铜也不足粗，网线内阻很大，用12v供电的时候网线耗损太大了。在房间内将供电提升到24v，然后再ap内用pwm调压电路降到12v即可稳定供电。（后面有详细测试过程）顺便说一下我没有24v电源所以用12v电源升压解决，论坛兄弟可以直接购买24v1a电源即可。12v电源+24v升压模块+12v降压模块（此模块平板天线处有售,没有运费）=（12+15+9.5）*2=73元ap主板的选用：因为楼主租房距离单位只有1公里多，本来想选用稳定性更好的专用主板，但价格差距太大，所以在tb上反复比对选择了一款做工看上去还可以的主板(看做工猜测是smc的路由主板），已改好ubnt.此主板带ipx,sma接口，还有第二天线引出口，实在是难得的实用主板。价格：72*2+15=159大概的成本已经出来了，含运费2套材料一共只用360块。比tb上不仅便宜，而且东西放心，等东西到齐后，就准备开工耐心的等上3-4天后，东西到的差不多了：1天线：2主板开始组装：将天线反射板的4个角用砂轮机磨掉，让他能放进防水壳固定主板：poe的调试：串接一根20m的网线，在输入14.5v的时候，实测主板端只有13v，而主板在启动的时候，瞬间供电端电压可低至7-8v，由于内阻大限制了供电电流，导致有时主板启动不成功（只亮电源灯）而加入了升压模块后，即使供电是12v，ap端没有任何压降了这就是专业的poe供电会达到48v的原因，减低了线路的损耗，估计网线耐压也只能达到48v,我这里24v已经够用，安全第一。因为楼主的办公地方就在楼下，所以决定引出主板上的第二个天线接口转成sma接头用一根全向天线顺便覆盖打孔并将sma接头固定顺便show一下超好用的电钻，充电式可以当电锤使，6mm的墙孔没有问题找了一个win7下可以查看信号强度的软件，看看全向天线的效果全向天线信号隔墙测试一直维持在-50，于房间内的tp路由信号强度一致，非常稳定。顺便说一下，启用第二天线需要进网桥管理界面设置一下天线为自动适应基本都差不多了，该是体力活的时候了，先爬楼顶布线（此步骤略去说明）所有的接头全部使用冷压端子连接：蓝组做电源+,棕组-,黄绿压网线的1236，线序仍然是586B内部所有的线均使用抱线夹固定，防止松动，合上前再看一眼网络结构图和ubnt的详细设置强烈建议将2个无线网桥和网关设置到同一网段内：由于我单位主路由是192.168.0.1，故网桥的ip取20和21提示，ubnt默认的地址是192.168.1.20，最好在安装之前就进主板改好感谢大家的支持，我详细的说一下ubnt的配置，以便给没有使用过的人帮助。然后将20的无线网桥设置成ap模式然后再21里面先将网桥设置成站模式station,然后点select然后再弹出窗口中选中你的ssid，回到上个界面中输入你设置的密码，注意加密模式一定要选同一种设置好以后，就可以点main看状态...出现了信号格就通了，尼玛这信号强度，根本不用调么子天线位置，比我室内ap的信号都好枉费楼主辛苦背了笔记本电脑上房顶。。顺便说一下，我2个平板天线方向并不是平行正对...
