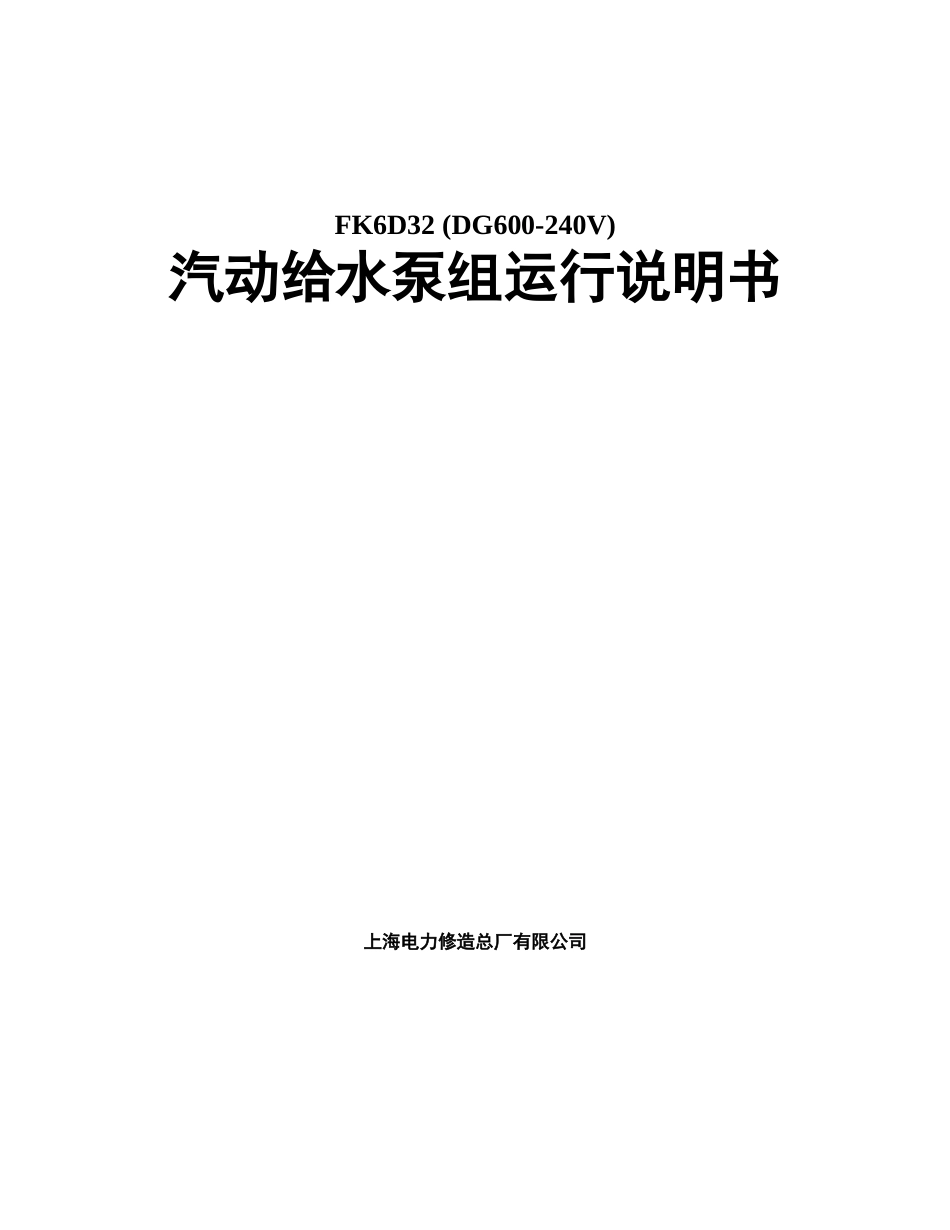

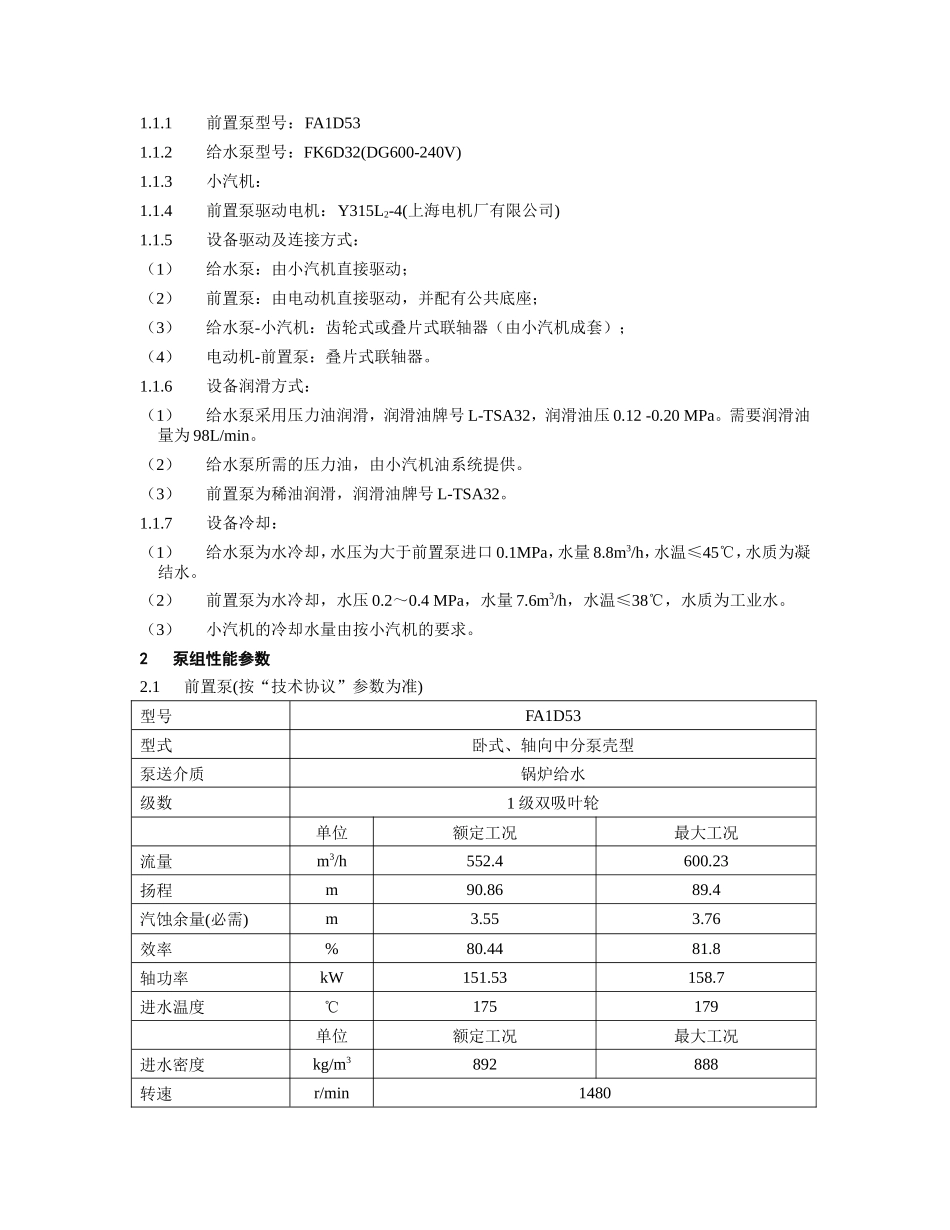

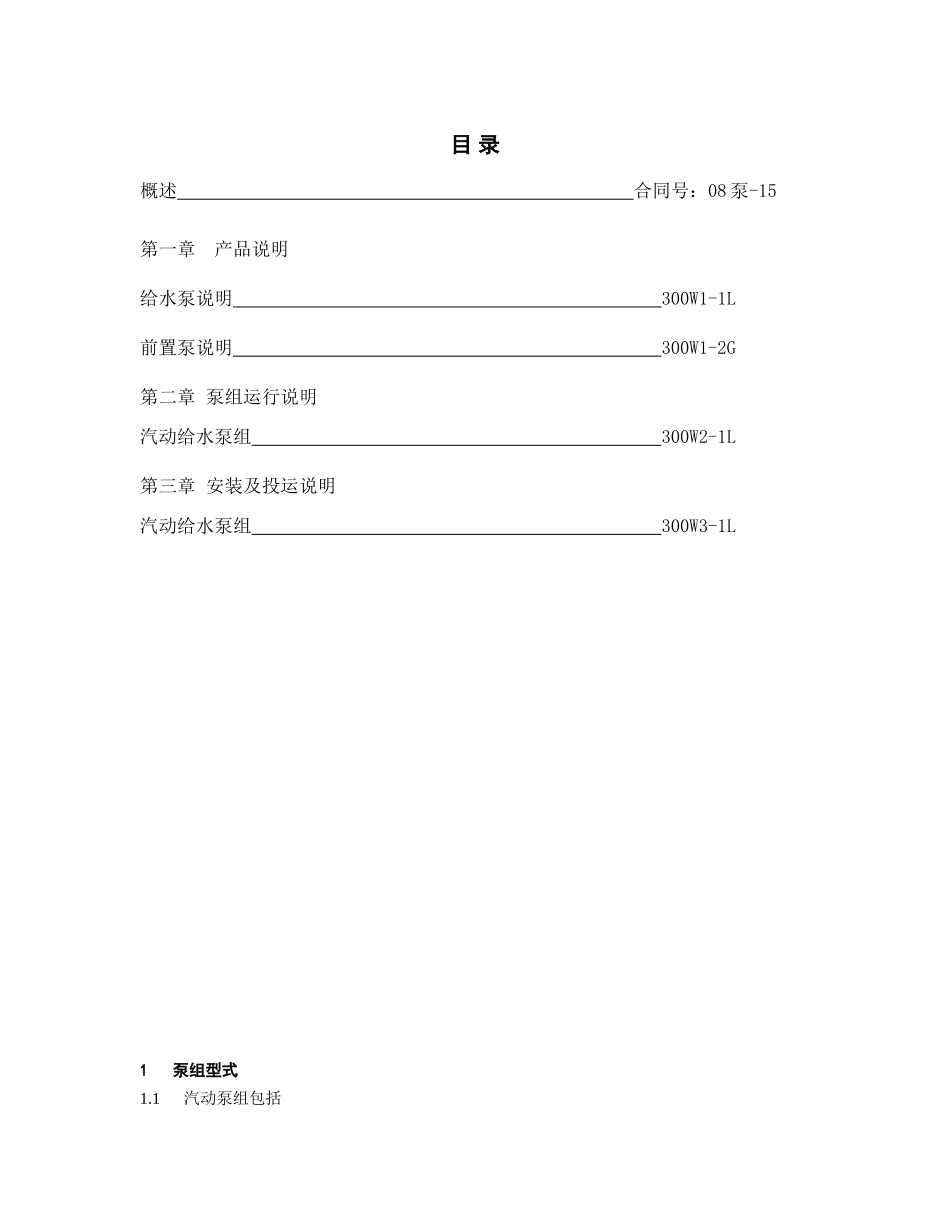

FK6D32(DG600-240V)汽动给水泵组运行说明书上海电力修造总厂有限公司目录概述合同号：08泵-15第一章产品说明给水泵说明300W1-1L前置泵说明300W1-2G第二章泵组运行说明汽动给水泵组300W2-1L第三章安装及投运说明汽动给水泵组300W3-1L1泵组型式1.1汽动泵组包括1.1.1前置泵型号：FA1D531.1.2给水泵型号：FK6D32(DG600-240V)1.1.3小汽机：1.1.4前置泵驱动电机：Y315L2-4(上海电机厂有限公司)1.1.5设备驱动及连接方式：（1）给水泵：由小汽机直接驱动；（2）前置泵：由电动机直接驱动，并配有公共底座；（3）给水泵-小汽机：齿轮式或叠片式联轴器（由小汽机成套）；（4）电动机-前置泵：叠片式联轴器。1.1.6设备润滑方式：（1）给水泵采用压力油润滑，润滑油牌号L-TSA32，润滑油压0.12-0.20MPa。需要润滑油量为98L/min。（2）给水泵所需的压力油，由小汽机油系统提供。（3）前置泵为稀油润滑，润滑油牌号L-TSA32。1.1.7设备冷却：（1）给水泵为水冷却，水压为大于前置泵进口0.1MPa，水量8.8m3/h，水温≤45℃，水质为凝结水。（2）前置泵为水冷却，水压0.2～0.4MPa，水量7.6m3/h，水温≤38℃，水质为工业水。（3）小汽机的冷却水量由按小汽机的要求。2泵组性能参数2.1前置泵(按“技术协议”参数为准)型号FA1D53型式卧式、轴向中分泵壳型泵送介质锅炉给水级数1级双吸叶轮单位额定工况最大工况流量m3/h552.4600.23扬程m90.8689.4汽蚀余量(必需)m3.553.76效率%80.4481.8轴功率kW151.53158.7进水温度℃175179单位额定工况最大工况进水密度kg/m3892888转速r/min1480进口管道规格mmφ325×8出口管道规格mmφ273×7旋转方向顺时针（从传动端向自由端看）重量Kg23052.2给水泵(按“技术协议”参数为准)型号DG600-240(FK6D32）型式筒体芯包、卧式泵送介质锅炉给水级数6级叶轮单位额定工况最大连续工况进口流量m3/h552.4600.23出口流量m3/h529.42577.14扬程m2156.52239.9效率%82.5882.55抽头压力MPa11.0611.43抽头流量m3/h22.9823.09轴功率kW3429.33859.6进水温度℃175179进水密度kg/m3892888汽蚀余量(必需)m27.3930.97转速r/min50685248最大超速转速r/min5700进口管道规格mmφ273×7中间抽头管道规格mmφ89×7出口管道规格mmφ244.5×20旋转方向顺时针（从传动端向自由端看）重量kg69603性能曲线FA1D53额定工况性能曲线FA1D53最大连续工况性能曲线FK6D32额定工况性能曲线FK6D32最大连续工况性能曲线FK6D32泵组性能曲线簇4给水泵组热控保护值4.1泵组报警条件：Ⅰ值报警值Ⅱ值报警值测点数目(1)前置泵轴承温度高95ºC2点(2)给水泵径向轴承温度高75ºC90ºC2点(3)给水泵推力轴承温度高80ºC95ºC4点(4)前置泵电机轴承温度高80ºC90ºC2点(5)给水泵进口滤网差压高≥0.06MPa1点(6)给水泵进口压力低表压≤1.4MPa延长30s报警1点(7)密封水滤网差压高≥0.06MPa1点(8)密封水差压小≤0.035MPa≤0.015MPa1点(9)给水泵反转(同时关闭给水泵出水阀)1点4.2泵组跳闸条件跳闸值测点数目(1)给水泵进口压力太低表压≤1.25MPa延时30s跳闸2点串接(2)再循环阀15s未开1点4.3再循环阀应能在流量小于136m3/h时自动打开，流量大于320m3/h时自动关闭，信号取自前置泵出口流量孔板。4.4小汽机的报警、跳闸条件请参见小汽轮机的使用说明书。第一章产品说明一、给水泵说明（螺旋密封）1.1总则泵为水平、离心、多级筒体式，由下面二个主要部件组成：（1）筒体：组成泵的主压力边界的一部分，焊接在管路上，中心线位置处支承在型钢结构的泵座上。（2）泵内部组件：可以整体从泵筒体内抽出，与筒体一起构成泵的主压力边界。这种设计，由英国高级给水泵发展而来，利用备用芯包，使得维修时间大为减少，芯包内包括有泵所有的易损部件，并具有互换性。泵由进口侧泵脚下的一对横向键轴向定位在联轴器端，筒体下有一纵向键，这种布置，使泵能在所有温度情况下保持与驱动机的对中性，并将管道载荷传递到泵座上。在泵脚和泵座间使用铜质滑块，从而保证能自由地热膨胀和良好的接触。筒体为具有良好焊接性能的锰钢锻件，进口支管为碳钢铸件，焊接到筒体上，出口支管为锻钢件，也焊接在筒体上。这种结构，使得在拆开联轴器和辅助管路并松开端盖螺...
