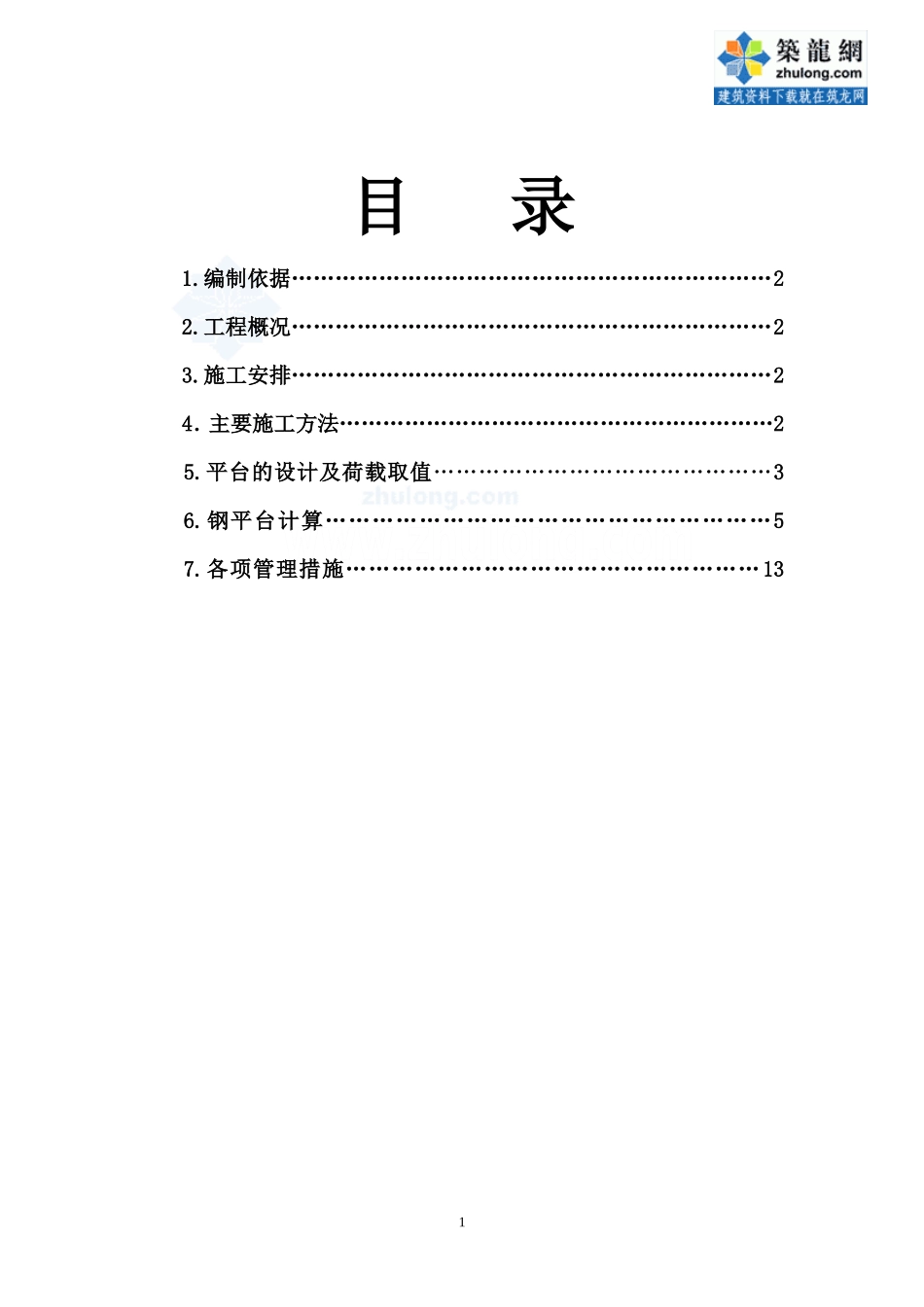

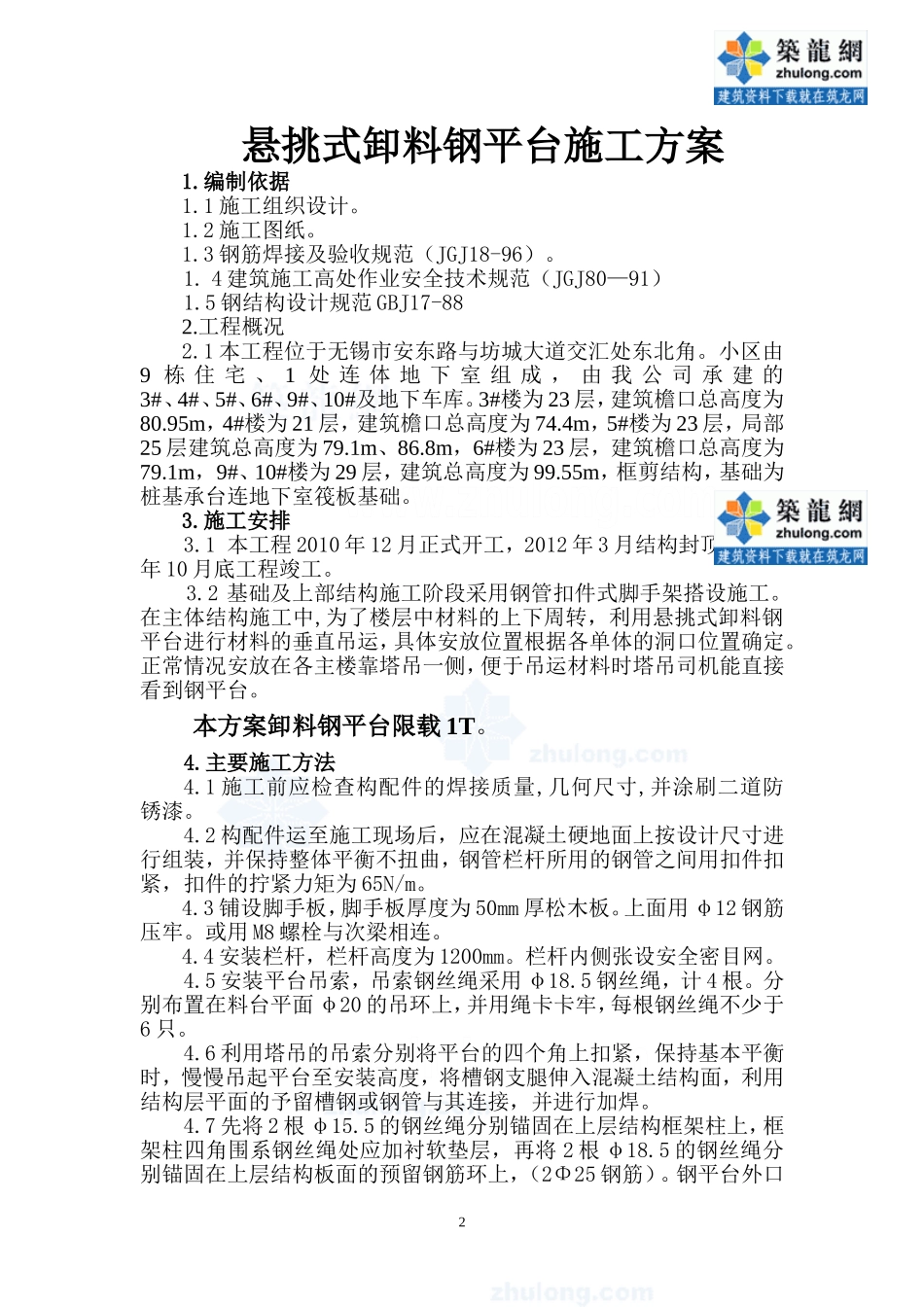

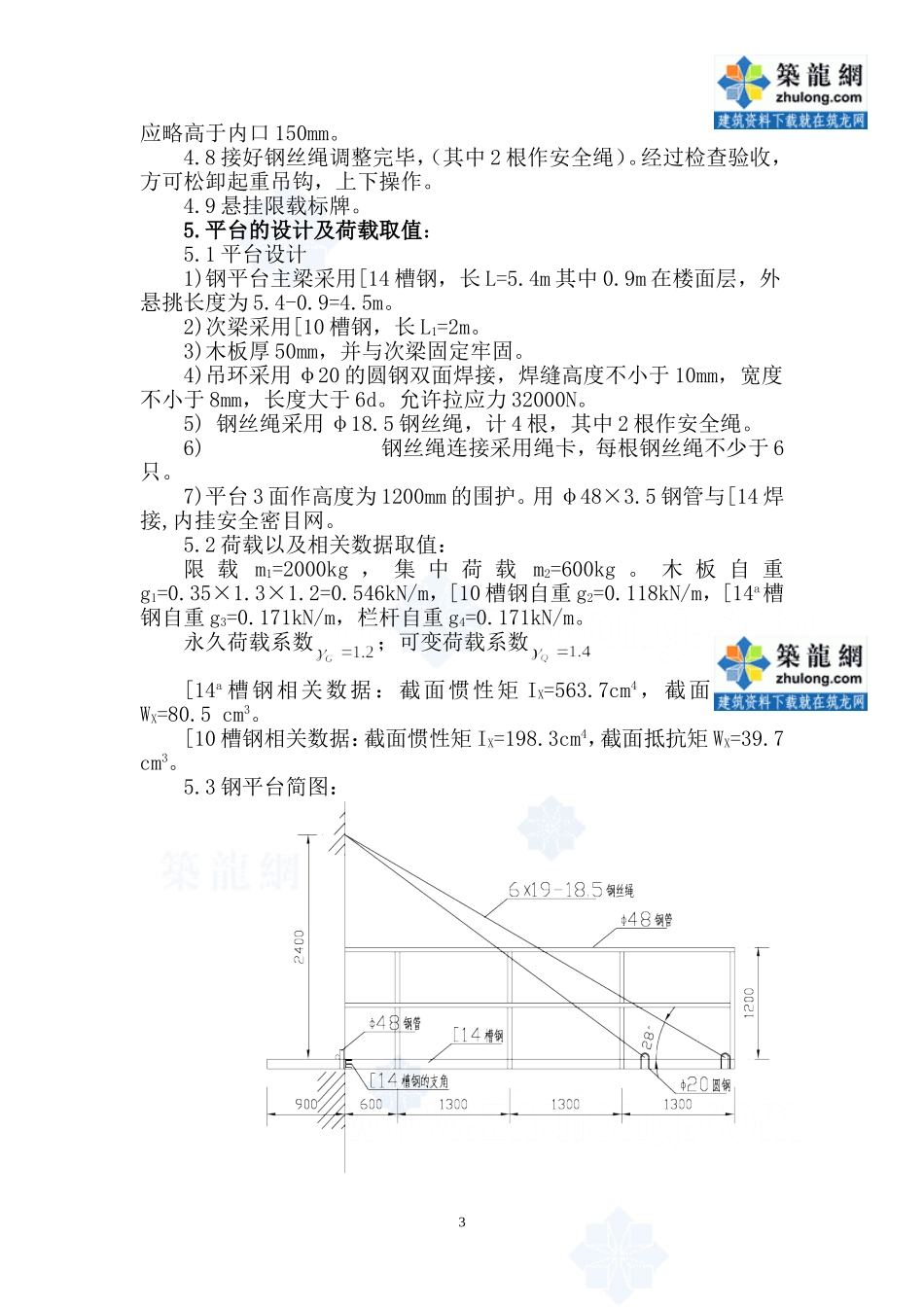

目录1.编制依据…………………………………………………………22.工程概况…………………………………………………………23.施工安排…………………………………………………………24．主要施工方法……………………………………………………25.平台的设计及荷载取值………………………………………36.钢平台计算…………………………………………………57.各项管理措施………………………………………………131悬挑式卸料钢平台施工方案1.编制依据1.1施工组织设计。1.2施工图纸。1.3钢筋焊接及验收规范（JGJ18-96）。1.4建筑施工高处作业安全技术规范（JGJ80—91）1.5钢结构设计规范GBJ17-882.工程概况2.1本工程位于无锡市安东路与坊城大道交汇处东北角。小区由9栋住宅、1处连体地下室组成，由我公司承建的3#、4#、5#、6#、9#、10#及地下车库。3#楼为23层，建筑檐口总高度为80.95m，4#楼为21层，建筑檐口总高度为74.4m，5#楼为23层，局部25层建筑总高度为79.1m、86.8m，6#楼为23层，建筑檐口总高度为79.1m，9#、10#楼为29层，建筑总高度为99.55m，框剪结构，基础为桩基承台连地下室筏板基础。3.施工安排3.1本工程2010年12月正式开工，2012年3月结构封顶，2012年10月底工程竣工。3.2基础及上部结构施工阶段采用钢管扣件式脚手架搭设施工。在主体结构施工中,为了楼层中材料的上下周转，利用悬挑式卸料钢平台进行材料的垂直吊运，具体安放位置根据各单体的洞口位置确定。正常情况安放在各主楼靠塔吊一侧，便于吊运材料时塔吊司机能直接看到钢平台。本方案卸料钢平台限载1T。4.主要施工方法4.1施工前应检查构配件的焊接质量,几何尺寸,并涂刷二道防锈漆。4.2构配件运至施工现场后，应在混凝土硬地面上按设计尺寸进行组装，并保持整体平衡不扭曲，钢管栏杆所用的钢管之间用扣件扣紧，扣件的拧紧力矩为65N/m。4.3铺设脚手板，脚手板厚度为50mm厚松木板。上面用φ12钢筋压牢。或用M8螺栓与次梁相连。4.4安装栏杆，栏杆高度为1200mm。栏杆内侧张设安全密目网。4.5安装平台吊索，吊索钢丝绳采用φ18.5钢丝绳，计4根。分别布置在料台平面φ20的吊环上，并用绳卡卡牢，每根钢丝绳不少于6只。4.6利用塔吊的吊索分别将平台的四个角上扣紧，保持基本平衡时，慢慢吊起平台至安装高度，将槽钢支腿伸入混凝土结构面，利用结构层平面的予留槽钢或钢管与其连接，并进行加焊。4.7先将2根φ15.5的钢丝绳分别锚固在上层结构框架柱上，框架柱四角围系钢丝绳处应加衬软垫层，再将2根φ18.5的钢丝绳分别锚固在上层结构板面的预留钢筋环上，（2Φ25钢筋）。钢平台外口2应略高于内口150mm。4.8接好钢丝绳调整完毕，（其中2根作安全绳）。经过检查验收，方可松卸起重吊钩，上下操作。4.9悬挂限载标牌。5.平台的设计及荷载取值：5.1平台设计1)钢平台主梁采用[14槽钢，长L=5.4m其中0.9m在楼面层，外悬挑长度为5.4-0.9=4.5m。2)次梁采用[10槽钢，长L1=2m。3)木板厚50mm，并与次梁固定牢固。4)吊环采用φ20的圆钢双面焊接，焊缝高度不小于10mm，宽度不小于8mm，长度大于6d。允许拉应力32000N。5)钢丝绳采用φ18.5钢丝绳，计4根，其中2根作安全绳。6)钢丝绳连接采用绳卡，每根钢丝绳不少于6只。7)平台3面作高度为1200mm的围护。用φ48×3.5钢管与[14焊接,内挂安全密目网。5.2荷载以及相关数据取值：限载m1=2000kg，集中荷载m2=600kg。木板自重g1=0.35×1.3×1.2=0.546kN/m，[10槽钢自重g2=0.118kN/m，[14a槽钢自重g3=0.171kN/m，栏杆自重g4=0.171kN/m。永久荷载系数；可变荷载系数[14a槽钢相关数据：截面惯性矩IX=563.7cm4，截面抵抗矩WX=80.5cm3。[10槽钢相关数据：截面惯性矩IX=198.3cm4，截面抵抗矩WX=39.7cm3。5.3钢平台简图：36.钢平台计算：6.1次梁计算：1）次梁选用[10槽钢制作共设4道间距为1.3m。2）g合=g1+g2=0.664kN/m3）集中荷载力P1=m2×9.8×=600×9.8×1.4=8.232kN4）施工活荷载5）抗弯强度验算4抗弯强度单向受弯截面塑性发展系数查《建筑结构设计综合手册》表8.4.2-2；；；钢材屈服强度型钢腹板较厚，剪力不起控制作用，且木板密铺在次梁上与次梁紧密连接，能阻止梁受压翼缘侧向位移，不必进行次梁的...
