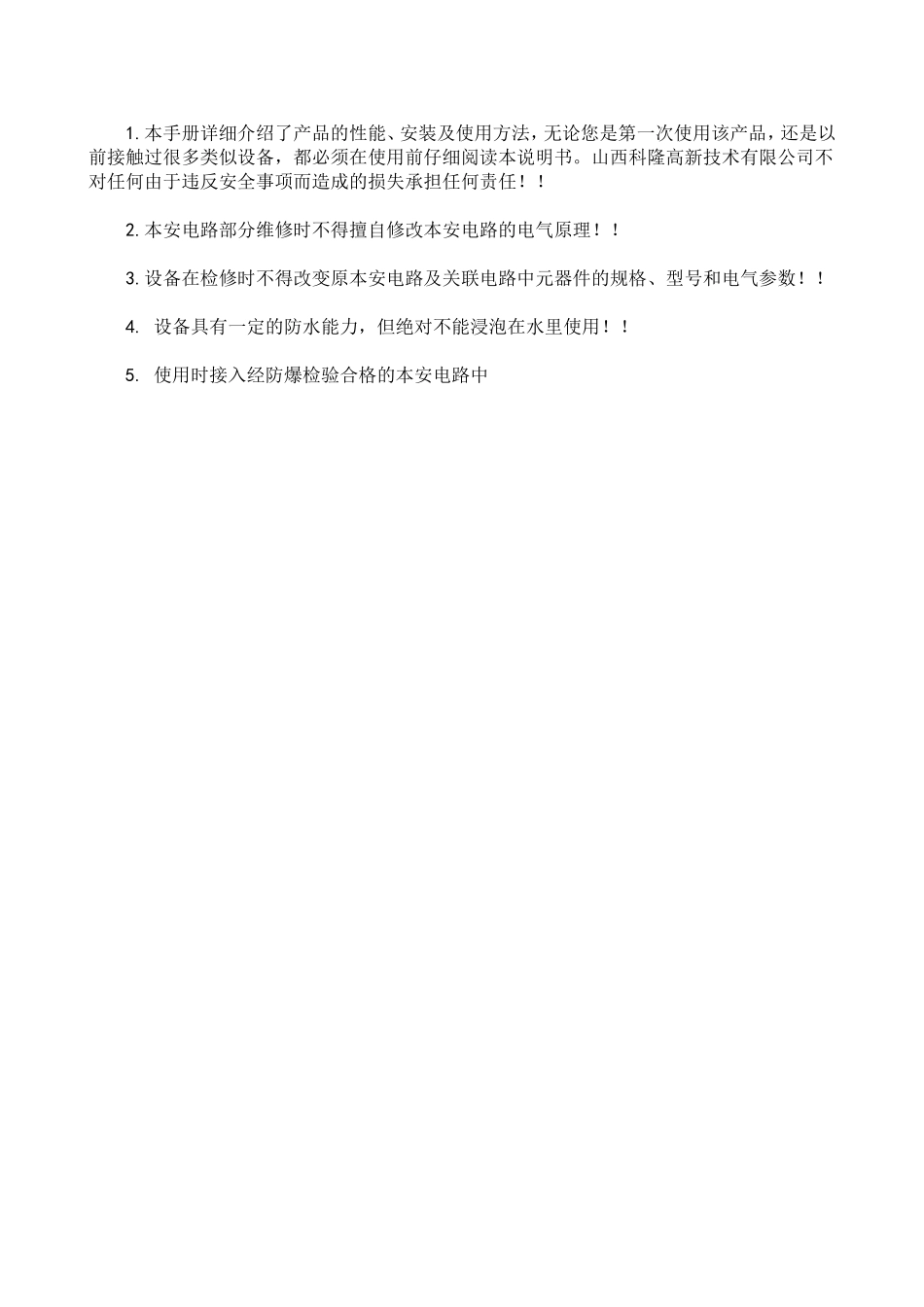

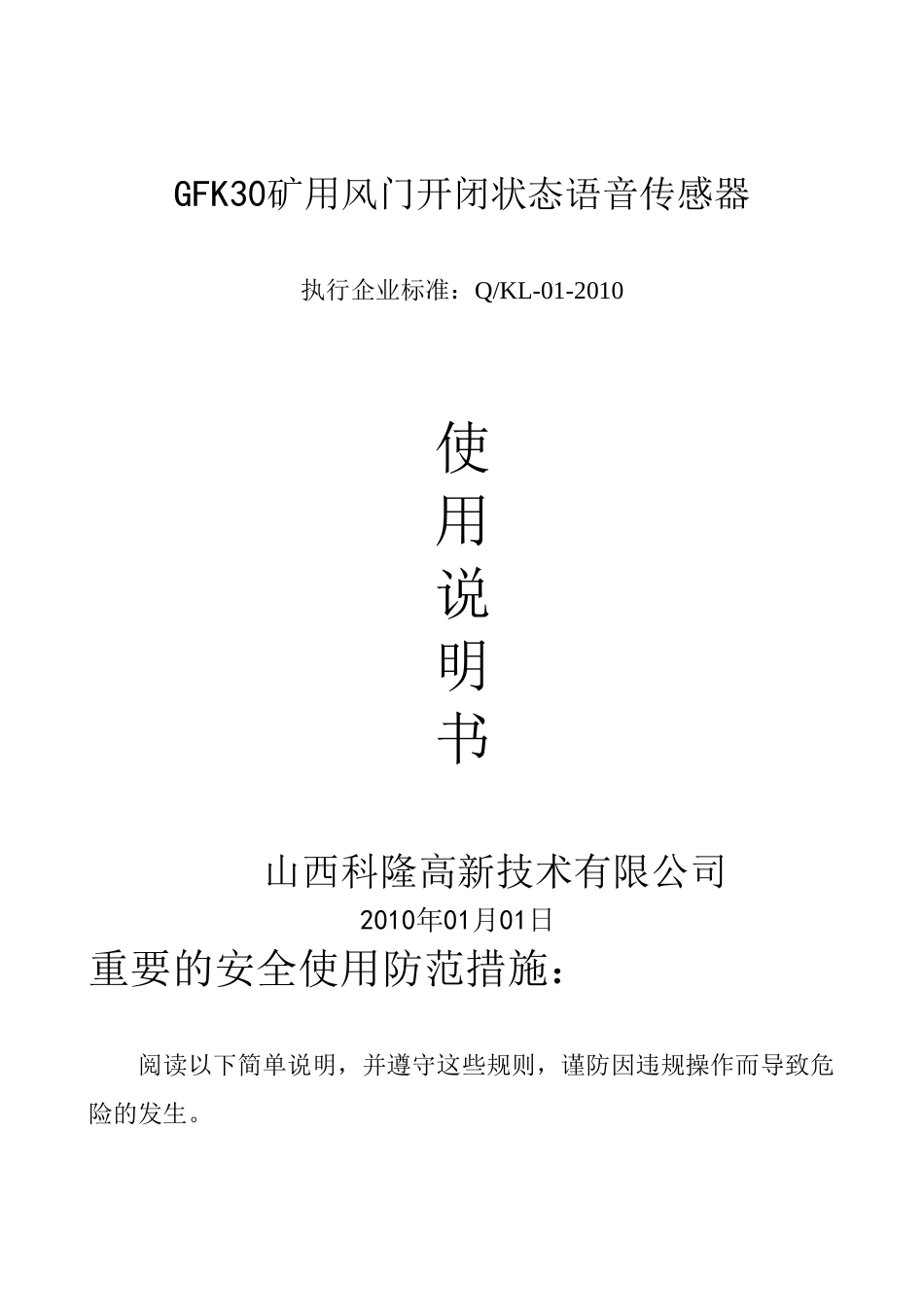

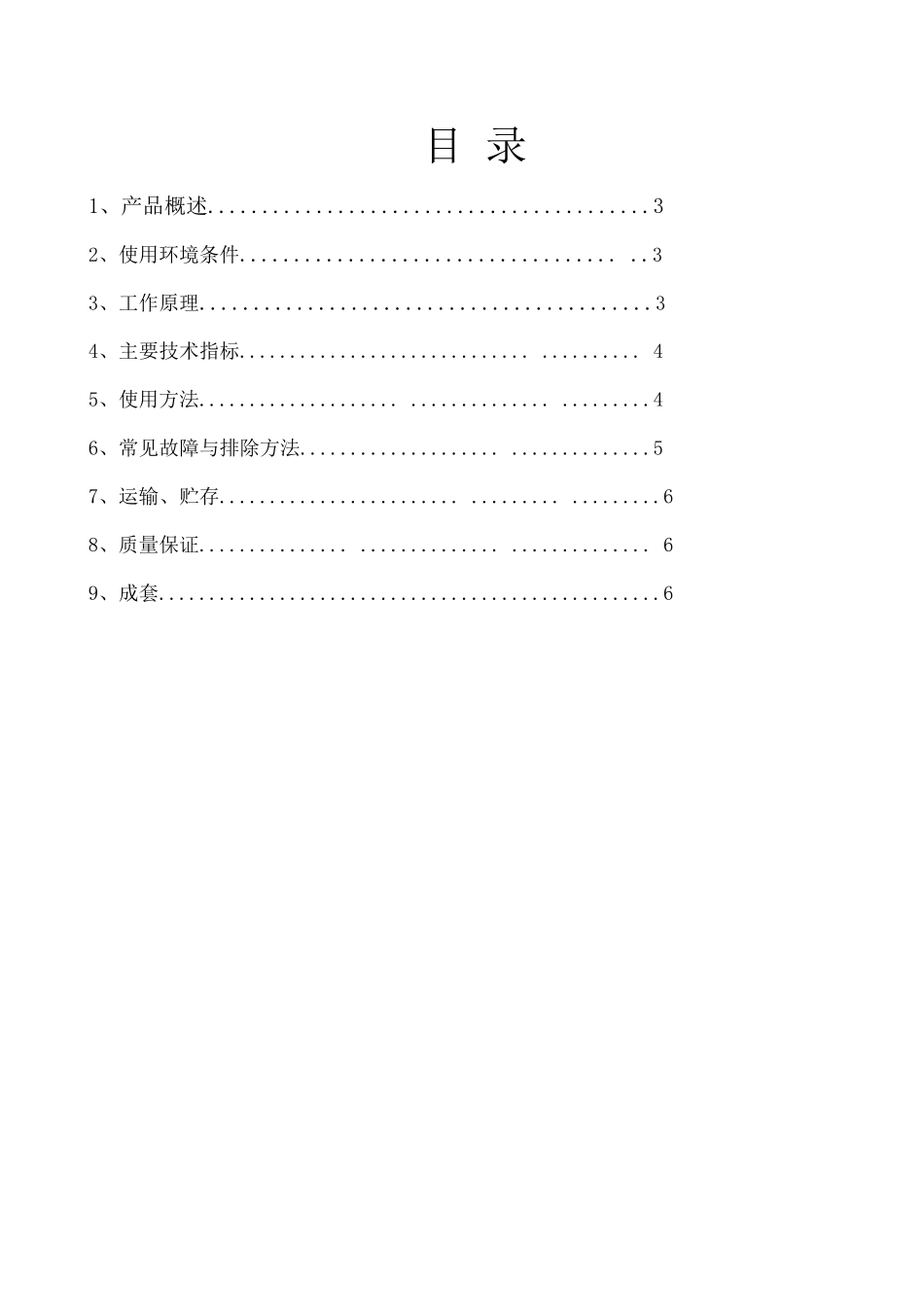

GFK30矿用风门开闭状态语音传感器执行企业标准：Q/KL-01-2010使用说明书山西科隆高新技术有限公司2010年01月01日重要的安全使用防范措施：阅读以下简单说明，并遵守这些规则，谨防因违规操作而导致危险的发生。1.本手册详细介绍了产品的性能、安装及使用方法，无论您是第一次使用该产品，还是以前接触过很多类似设备，都必须在使用前仔细阅读本说明书。山西科隆高新技术有限公司不对任何由于违反安全事项而造成的损失承担任何责任！！2.本安电路部分维修时不得擅自修改本安电路的电气原理！！3.设备在检修时不得改变原本安电路及关联电路中元器件的规格、型号和电气参数！！4.设备具有一定的防水能力，但绝对不能浸泡在水里使用！！5.使用时接入经防爆检验合格的本安电路中目录1、产品概述.........................................32、使用环境条件.....................................33、工作原理..........................................34、主要技术指标.......................................45、使用方法...........................................46、常见故障与排除方法..................................57、运输、贮存..........................................68、质量保证...........................................69、成套..................................................61、产品概述GFK30矿用风门开闭状态语音传感器是磁性驱动的位置开关传感器，系矿用本质安全型产品。该产品可用在煤矿井下有甲烷及煤尘爆炸危险的环境中。安装在井下巷道的各级风门上，用来监测风门的开闭状态并发出语音提示，为通风管理提供风门状态信息。可与各种矿井监测控系统配套使用，其无源开关触点信号或电流信号可直接提供给矿井监控系统采集、处理。GFK30矿用风门开闭状态语音传感器传感器的防爆型：矿用本质安全型，“ExibI”,执行标准《Q/KL-01-2010矿用风门开闭状态传感器》，其型号及规格如下：GFK30主参数：动作距离(不小于30mm)用途：风门产品类型代号：传感器2、使用环境条件设备使用环境条件要求如下：a）环境温度：0℃～+40℃；b）相对湿度：≤95%（＋25℃）；c）大气压力：80kPa～106kPa；d）无显著振动和冲击的场合；e）煤矿井下有爆炸性气体混合物，但无破坏绝缘的腐蚀性气体的Ⅰ类场合。3、工作原理GFK30风门开闭状态传感器是一种磁性驱动的接近开关，它将磁体组件装在风门上，而把干簧开关组件安装在对应的门框上。当风门关闭时，磁体组件紧靠干簧开关组件，由磁体组件产生的磁场使干簧开关组件维持闭合（或断开）状态，这时由干簧开关组件输出一闭合（或断开）信号给监测系统分站或向地面传输信号的载波设备，经数据线在地面中心站或模拟盘显示风门“关”状态。当风门打开时，磁体组件离开了干簧开关组件，干簧开关组件即输出一断开（或闭合）信号给监测系中统分站或向地面传输信号的载波设备，经数据线在地面中心站模拟盘显示风门“开”状态。图（1）原理框图4、主要技术指标防爆型式：矿用本质安全型。防爆标志：ExibI。使用环境温度：0℃~+40℃；输入电源：DC12~24V；动作距离：不小于30mm；防护等级：IP54；信号输出型式：1型：一组转换接点；外型尺寸mm：干簧开关组件：138×52×38；磁体组件：138×52×38；磁体组件材质：氧化物磁钢；磁体组件特点：抗老化、抗杂散磁场、全密封；外壳材质：外壳材质为ABS，并加防静电剂。干簧开关组件及磁体组件上下两侧各有四个长形安装孔，用来精确调整干簧开关组件和磁体组件的距离。5、使用方法根据风门与门框的平整度及间隙大小，选择合适的安装位置，按安装示意图所示使干簧开关组件和磁体组件处于合适的相互位置并设法固定（注：安装时应注意干簧开关组件与磁体组件上的红色标记在风门关闭时应相吻合）；先安装干簧开关组件于门框上，再将磁体组件对应安装在风门上，使之在风门关闭时间距小于30mm；固定好后应反复开闭风门，用本安型万用表电阻档在开关组件输出电缆上测量输出通、断情况，确保输出信号可靠后，将输出信号于监测系统对应连接。最后按接线图所示接好电缆、拧紧出线嘴，盖好传感器盖板...
