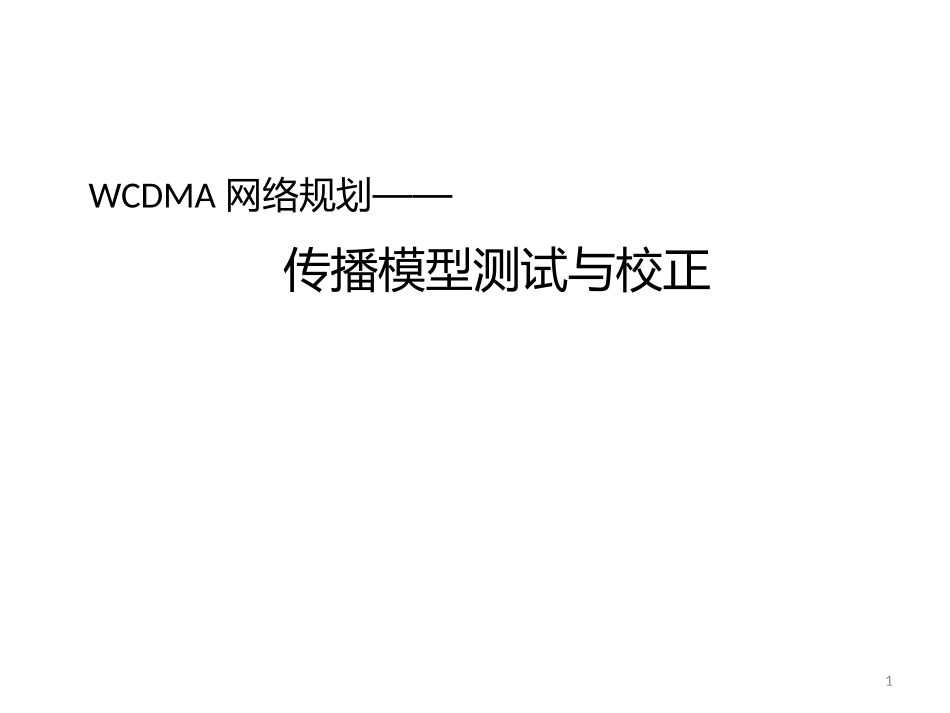

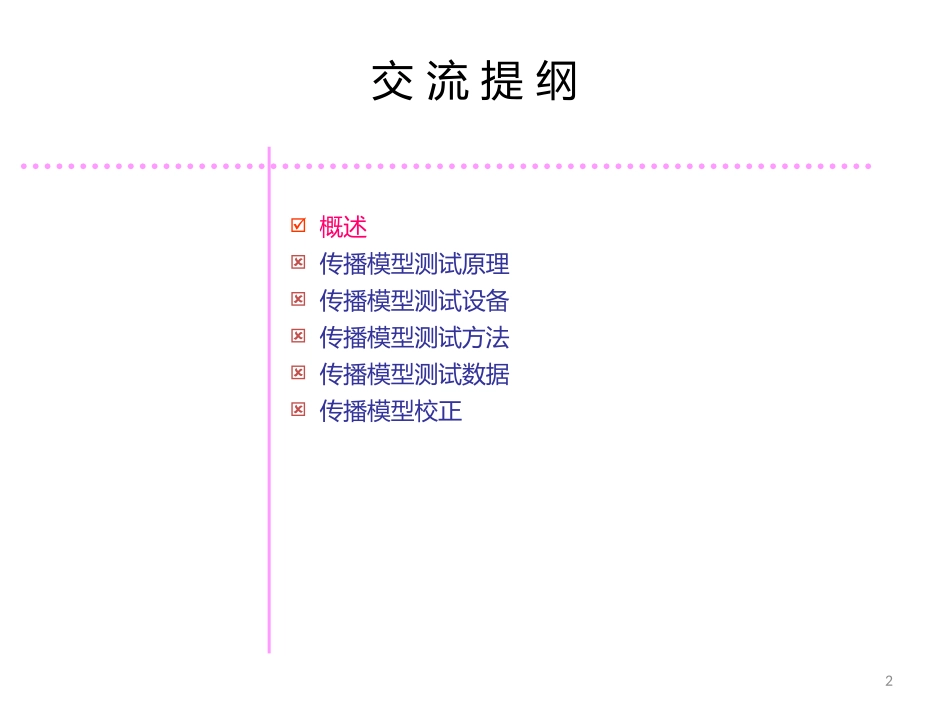

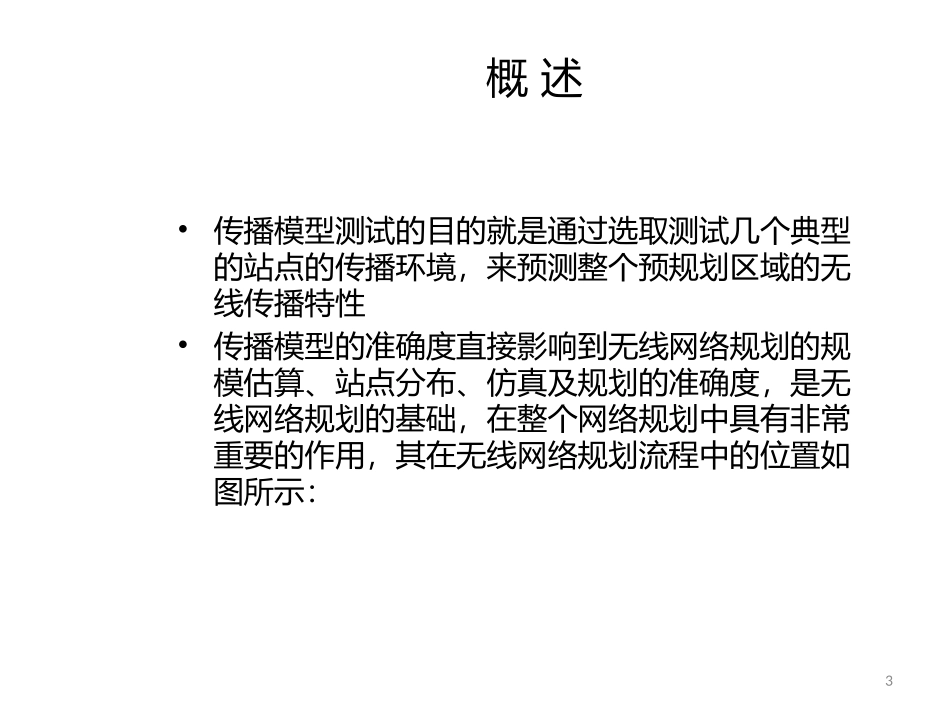

1WCDMA网络规划——传播模型测试与校正2概述传播模型测试原理传播模型测试设备传播模型测试方法传播模型测试数据传播模型校正交流提纲3概述•传播模型测试的目的就是通过选取测试几个典型的站点的传播环境，来预测整个预规划区域的无线传播特性•传播模型的准确度直接影响到无线网络规划的规模估算、站点分布、仿真及规划的准确度，是无线网络规划的基础，在整个网络规划中具有非常重要的作用，其在无线网络规划流程中的位置如图所示：4传播模型测试的位置需求分析规模估算预规划仿真站点勘查站点选择规划分析站点优选符合客户需求输出网规设计报告传播模型测试传播模型校正5概述传播模型测试原理传播模型测试设备传播模型测试方法传播模型测试数据传播模型校正汇报提纲6无线电波传播形式•无线电波传播的主要形式：直射波、反射波、绕射波、散射波7•视距和非视距传播，形式复杂的多径环境•建筑物、车体的穿透损耗无线电波传播形式BAdDLOSNLOSRFD＋建筑/汽车的穿透多径传播8结论•无线传播环境特别复杂，且差异性较大，必须通过实际的传播模型测试与校正，来真实反映无线传播特性，进而提高网络规划的准确性。9传播模型测试原理•传播损耗为快衰落与慢衰落的叠加•接收信号的中值场强进行校正•李氏定理－36～50samples/40λ•以有限的测试来预测整个规划区域的无线传播特性10无线传播环境划分11无线传播环境划分－密集城区错综复杂的楼群没有明显的分界线，典型的街道不是平行的，而是交错的，建筑物平均高度低于40m，平均密度大于35%。12无线传播环境划分－一般城区建筑可较明显地区分为建筑群区(块)，建筑物平均高度低于40m，平均密度为8-35%。13无线传播环境划分－郊区有明显大街道的大片区域，建筑物一般为30m*30m，经常看到零散的房屋，且有植被覆盖，建筑物平均高度低于20m，平均密度为3-8%。14无线传播环境划分－乡村或远郊大的较空旷的区域中零散的分布着小的建筑物，其平均高度低于20m，平均密度小于3%。15概述传播模型测试原理传播模型测试设备传播模型测试方法传播模型测试数据传播模型校正汇报提纲16导频发射机17导频发射机的性能•发射频率：2110MHz2170MHz∼•频率步进：200KHz•输出最大功率：10W•功率动态范围：>30dB•输出端口驻波比：<1.5•重量：8Kg18自主研发的导频发射机的优势•便携•交直流供电•电脑灵活配置频率、功率、扰码等•射频指标满足3GPP对基站的要求•过温保护•真实模拟基站•校模准确度高•传播模型测试和导频覆盖测试，验证站点可用性及网络规划19AgilentE6474A•E6455C•Antenna•PC•RS232•UE20AgilentE6474A功能测量参数:PSCHEc(dBm)PSCHEc/Io(dB)SCGroupSSCHEc(dBm)SSCHEc/Io(dB)SCEcSCEc/IoAgEc(dBm)AgEc/Io(dB)Ag-peak(dB)Delayspread(chips)Time(chips)SSCH-PSCH(dB)SC-PSCH(dB)PrimarySynchScanScramblingCode-UserListScramblingCode-TopN21天线•全向天线22概述传播模型测试原理传播模型测试设备传播模型测试方法传播模型测试数据传播模型校正汇报提纲23传播模型测试流程传播模型测试传播模型测试选点传播模型测试传播模型校正传播模型测试路线选择传播模型测试计划测试环境搭建测试参数配置及拍照24测试站址的选择•典型传播环境分别设站测试•每种典型环境，测试三个或三个以上站点•尽可能覆盖足够多的地物类型•不能有近距阻挡物，天线接近实际建站高度•四周有合适的测试路线25测试环境搭建笔记本后台发射机接收机（ＵＥ）天线26测试环境搭建注意事项•天线应避免放置于楼墙壁边沿•天线架设于铁塔上要高出铁塔最高点1m以上•连接紧固，跳线不能盘绕•对发射系统及周围传播环境拍照27测试路线•能得到不同距离不同方向的测试数据•每一距离上至少有4~5个测试数据•经过尽可能多的地物；•尽量避免高速公路、高架等特殊道路；•避免波导（街道）效应28测试路线•“8”字型或螺旋型测试路线29测试路线•网状路线30数据采集准备•设置发射频点、功率、扰码•接收天线置于车顶•发射接收系统拍照•测试软件最简配置31数据采集要点•采集的经纬度适用于电子地图的大地坐标系...
