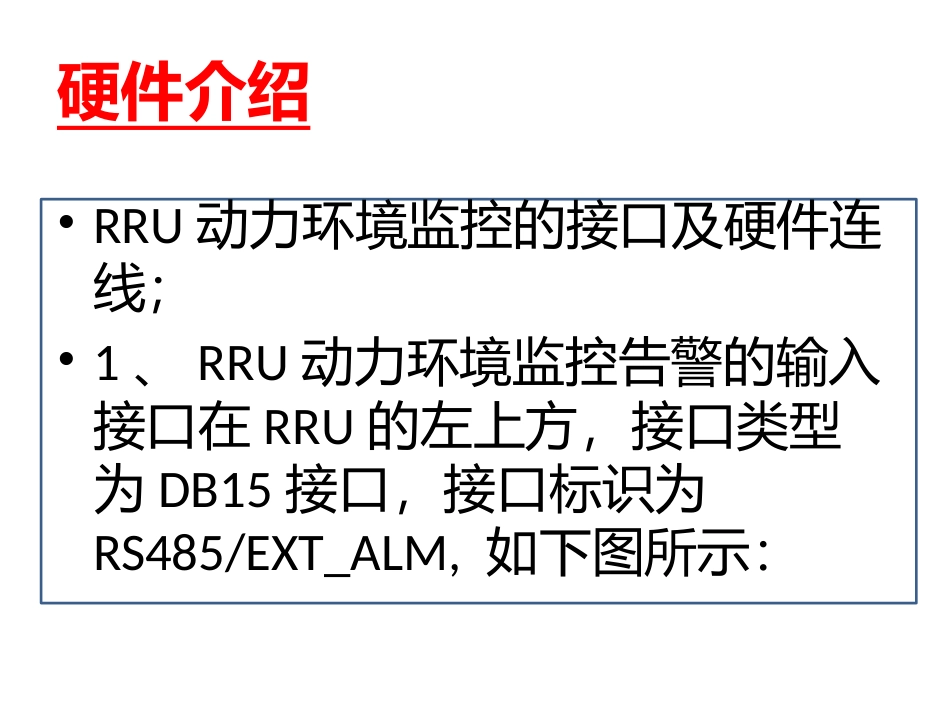

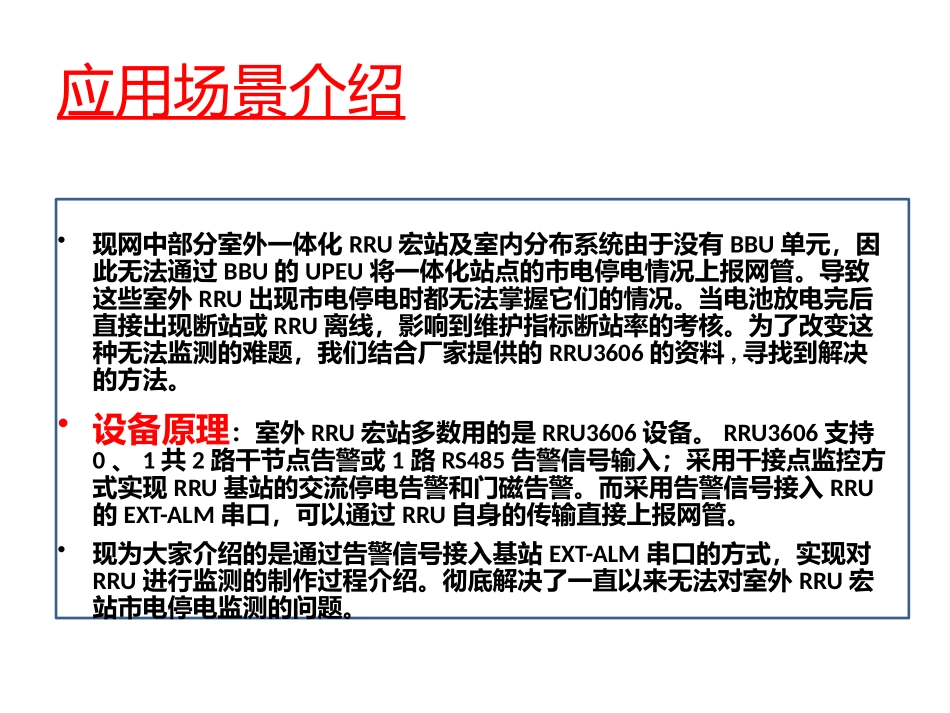

RRU动力监控专题讲解广东南方通信建设有限公司2010年11月应用场景介绍•现网中部分室外一体化RRU宏站及室内分布系统由于没有BBU单元，因此无法通过BBU的UPEU将一体化站点的市电停电情况上报网管。导致这些室外RRU出现市电停电时都无法掌握它们的情况。当电池放电完后直接出现断站或RRU离线，影响到维护指标断站率的考核。为了改变这种无法监测的难题，我们结合厂家提供的RRU3606的资料,寻找到解决的方法。•设备原理：室外RRU宏站多数用的是RRU3606设备。RRU3606支持0、1共2路干节点告警或1路RS485告警信号输入；采用干接点监控方式实现RRU基站的交流停电告警和门磁告警。而采用告警信号接入RRU的EXT-ALM串口，可以通过RRU自身的传输直接上报网管。•现为大家介绍的是通过告警信号接入基站EXT-ALM串口的方式，实现对RRU进行监测的制作过程介绍。彻底解决了一直以来无法对室外RRU宏站市电停电监测的问题。硬件介绍•RRU动力环境监控的接口及硬件连线；•1、RRU动力环境监控告警的输入接口在RRU的左上方，接口类型为DB15接口，接口标识为RS485/EXT_ALM,如下图所示：硬件介绍•2、告警电缆的管脚定义：•(1)UPS设备防盗：将设备门禁告警器安装在UPS设备门上或两个蓄电池间缝隙里，当打开设备门或是移动设备蓄电池均产生告警，告警信号通过EXT-ALM串口2、3脚上传告警。•(2)RRU停电告警安装：由于UPS都有主机，且主机都有停电、低压干接点告警端口，直接从主机停电接口接线，实际停电告警由继电器常闭常开产生告警，告警信号通过EXT-ALM串口6、7脚上传告警。原理介绍后台数据配置•RRU动力环境告警的配置实施：•1、检查RRU已开通并且运行正常；•2、通过网管对RRU的0、1号告警打开并进行数据配置，使其0号对应门禁告警，1号对应停电告警。告警级别设置为重要告警。制作介绍•制作过程介绍1、涉及材料：RS485接头（DB15公头接口）、继电器、网线、焊锡、•电烙铁、手电钻、拉钉及拉钉枪、0.5mm厚•铁皮（1cm*18cm)一条•2、制作步骤：（1）用焊烙铁将网线和串口2、3脚和6、7脚焊接稳固。如右图所示：•（2）RRU设备用锣丝刀打开RRU外告接入板把焊接好的RS485接头对好接上。如右图所示：制作介绍•3、现在网的RRU所装UPS除开澎湃室外型有门禁之外，其余UPS都需重装门禁。现就澎湃UPS双开门门禁安装操作如下：将一条0.5mm*10mm*180mm铁片折成高度相符的“几”型，用手钻打孔，拉钉枪固定（注意位置、高度是否相符、合适）如下图：制作介绍制作介绍制作介绍•(3)室外RRU站点及室内分布系统一般使用的是配套澎湃、艾默生UPS。打开UPS机柜门可以看到UPS设备下端有告警接口端子，如：市电停电、电池低压、UPS故障等。现场可以通过接市电停电端口来为RRU提供市电停电触发信号，实现对UPS电源停电的监测。•现场做好连接线后，与后台监控人员联系做好该设备停电告警的相关数据，并现场测试告警是否可以实现。如能实时监测该站设备供电系统以及门禁告警是否正常，则该告警功能完成。经验交流•另外如现场有配套UPS电源，但主机没有提供告警功能接口，需要直接用继电器在交流AC屏取停电告警。•经验总结•1.室外RRU站点简易动环的实现，弥补了前期因为室外RRU宏站点没有BBU和配套告警连接线的情况无法实现对站点停电情况监控的不足。•2.此次RRU动力监控的成功，为一体化基站动力监控的不足提供了实质性和可行性的操作方法、同时有效地预防UPS蓄电池被盗的情况发生。
