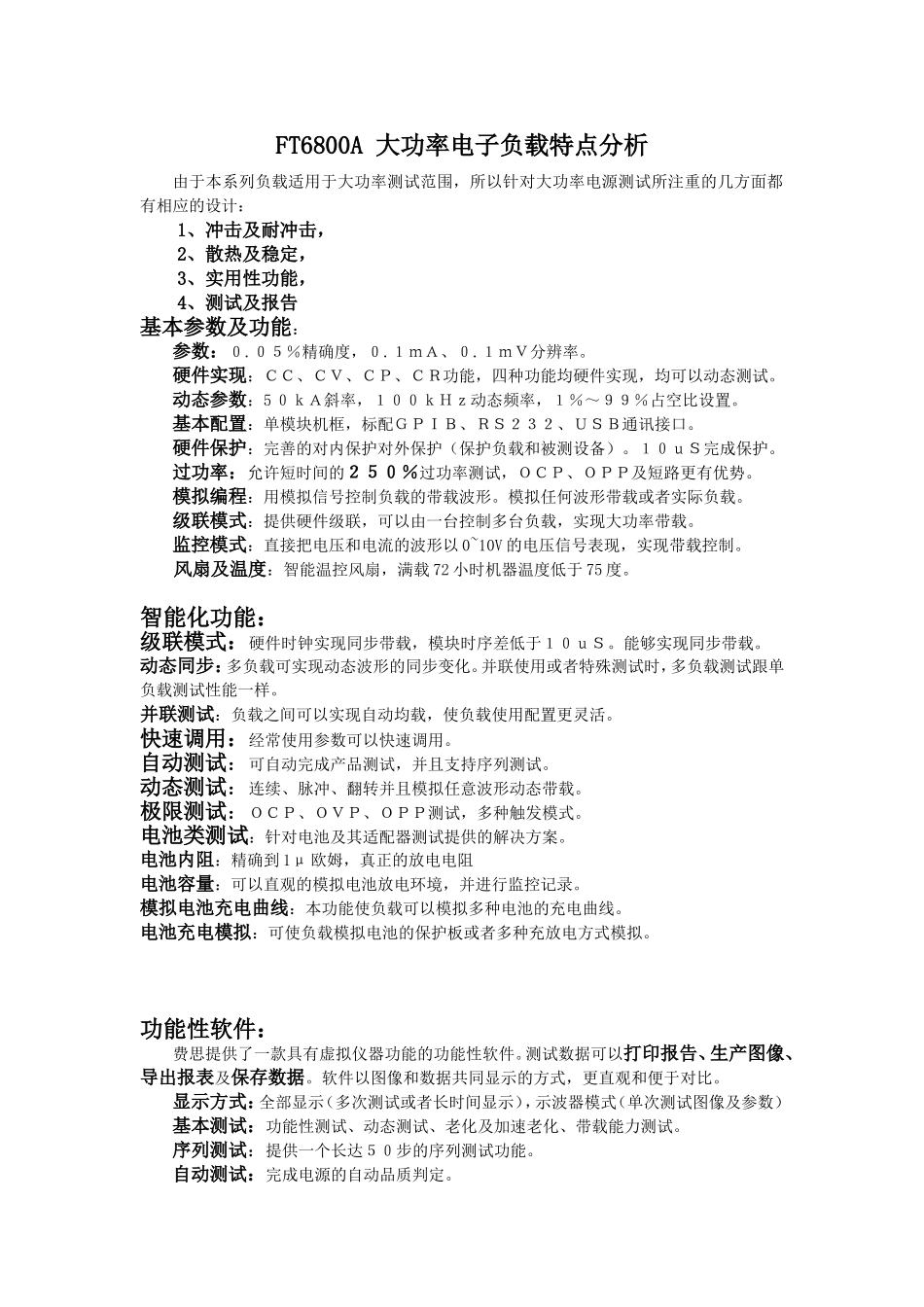

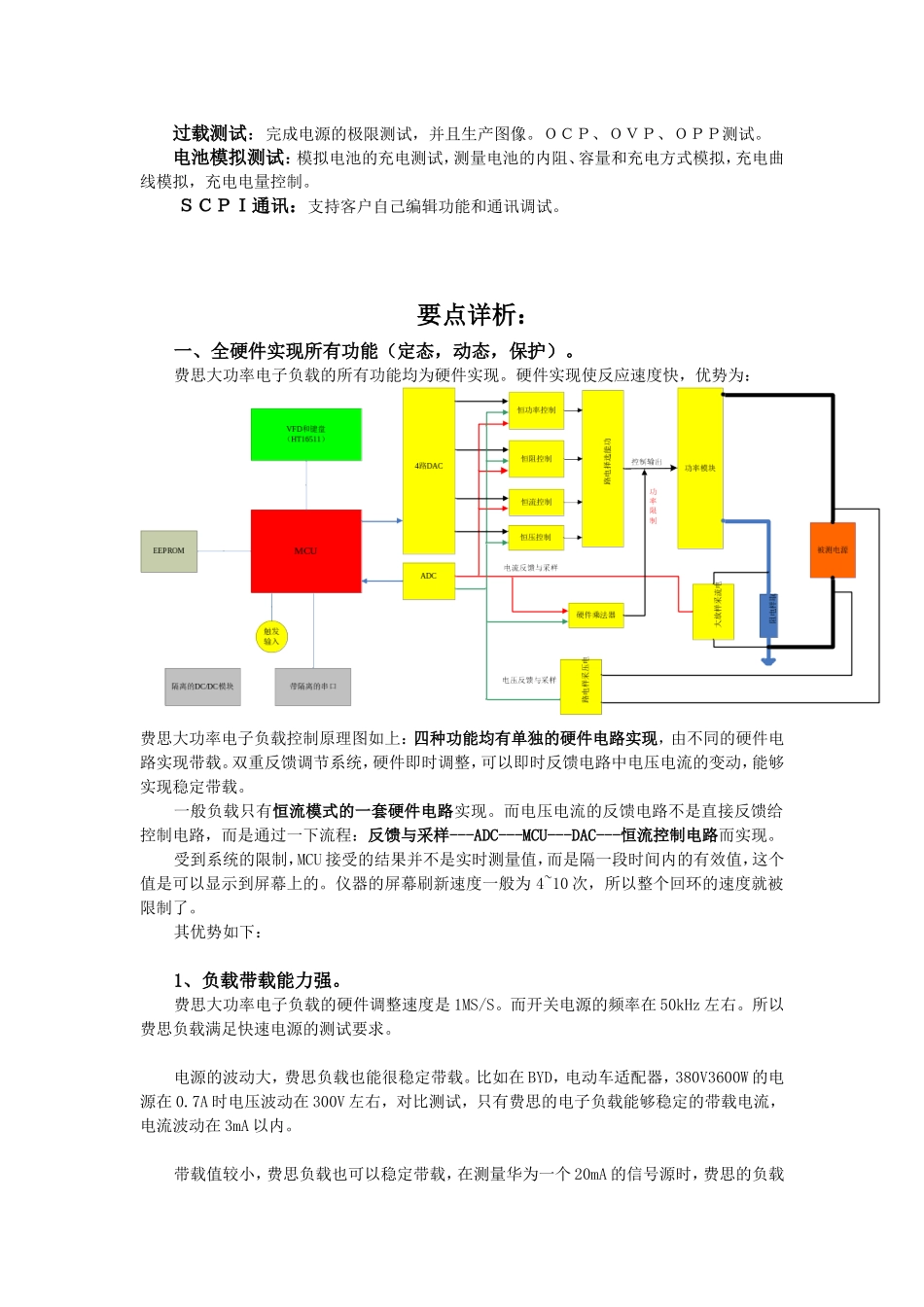

FT6800A大功率电子负载特点分析由于本系列负载适用于大功率测试范围，所以针对大功率电源测试所注重的几方面都有相应的设计：1、冲击及耐冲击，2、散热及稳定，3、实用性功能，4、测试及报告基本参数及功能：参数：０.０５％精确度，０.１ｍＡ、０.１ｍＶ分辨率。硬件实现：ＣＣ、ＣＶ、ＣＰ、ＣＲ功能，四种功能均硬件实现，均可以动态测试。动态参数：5０ｋＡ斜率，１００ｋＨｚ动态频率，１％～９９％占空比设置。基本配置：单模块机框，标配ＧＰＩＢ、ＲＳ２３２、ＵＳＢ通讯接口。硬件保护：完善的对内保护对外保护（保护负载和被测设备）。１０ｕＳ完成保护。过功率：允许短时间的２５０％过功率测试，ＯＣＰ、ＯＰＰ及短路更有优势。模拟编程：用模拟信号控制负载的带载波形。模拟任何波形带载或者实际负载。级联模式：提供硬件级联，可以由一台控制多台负载，实现大功率带载。监控模式：直接把电压和电流的波形以0~10V的电压信号表现，实现带载控制。风扇及温度：智能温控风扇，满载72小时机器温度低于75度。智能化功能：级联模式：硬件时钟实现同步带载，模块时序差低于１０ｕＳ。能够实现同步带载。动态同步：多负载可实现动态波形的同步变化。并联使用或者特殊测试时，多负载测试跟单负载测试性能一样。并联测试：负载之间可以实现自动均载，使负载使用配置更灵活。快速调用：经常使用参数可以快速调用。自动测试：可自动完成产品测试，并且支持序列测试。动态测试：连续、脉冲、翻转并且模拟任意波形动态带载。极限测试：ＯＣＰ、ＯＶＰ、ＯＰＰ测试，多种触发模式。电池类测试：针对电池及其适配器测试提供的解决方案。电池内阻：精确到1μ欧姆，真正的放电电阻电池容量：可以直观的模拟电池放电环境，并进行监控记录。模拟电池充电曲线：本功能使负载可以模拟多种电池的充电曲线。电池充电模拟：可使负载模拟电池的保护板或者多种充放电方式模拟。功能性软件：费思提供了一款具有虚拟仪器功能的功能性软件。测试数据可以打印报告、生产图像、导出报表及保存数据。软件以图像和数据共同显示的方式，更直观和便于对比。显示方式：全部显示（多次测试或者长时间显示），示波器模式（单次测试图像及参数）基本测试：功能性测试、动态测试、老化及加速老化、带载能力测试。序列测试：提供一个长达５０步的序列测试功能。自动测试：完成电源的自动品质判定。过载测试：完成电源的极限测试，并且生产图像。ＯＣＰ、ＯＶＰ、ＯＰＰ测试。电池模拟测试：模拟电池的充电测试，测量电池的内阻、容量和充电方式模拟，充电曲线模拟，充电电量控制。ＳＣＰＩ通讯：支持客户自己编辑功能和通讯调试。要点详析：一、全硬件实现所有功能（定态，动态，保护）。费思大功率电子负载的所有功能均为硬件实现。硬件实现使反应速度快，优势为：费思大功率电子负载控制原理图如上：四种功能均有单独的硬件电路实现，由不同的硬件电路实现带载。双重反馈调节系统，硬件即时调整，可以即时反馈电路中电压电流的变动，能够实现稳定带载。一般负载只有恒流模式的一套硬件电路实现。而电压电流的反馈电路不是直接反馈给控制电路，而是通过一下流程：反馈与采样---ADC---MCU---DAC---恒流控制电路而实现。受到系统的限制，MCU接受的结果并不是实时测量值，而是隔一段时间内的有效值，这个值是可以显示到屏幕上的。仪器的屏幕刷新速度一般为4~10次，所以整个回环的速度就被限制了。其优势如下：1、负载带载能力强。费思大功率电子负载的硬件调整速度是1MS/S。而开关电源的频率在50kHz左右。所以费思负载满足快速电源的测试要求。电源的波动大，费思负载也能很稳定带载。比如在BYD，电动车适配器，380V3600W的电源在0.7A时电压波动在300V左右，对比测试，只有费思的电子负载能够稳定的带载电流，电流波动在3mA以内。带载值较小，费思负载也可以稳定带载，在测量华为一个20mA的信号源时，费思的负载可以稳定的从1mA开始带载，其他牌子的负载除了一个品牌的能够从10mA开始带载外，其他负载均不可带载。动态带载能力更强：同等设定时的动态电流波形。费思能够模拟最真实的负载环境。2、任意波形动态带载...
