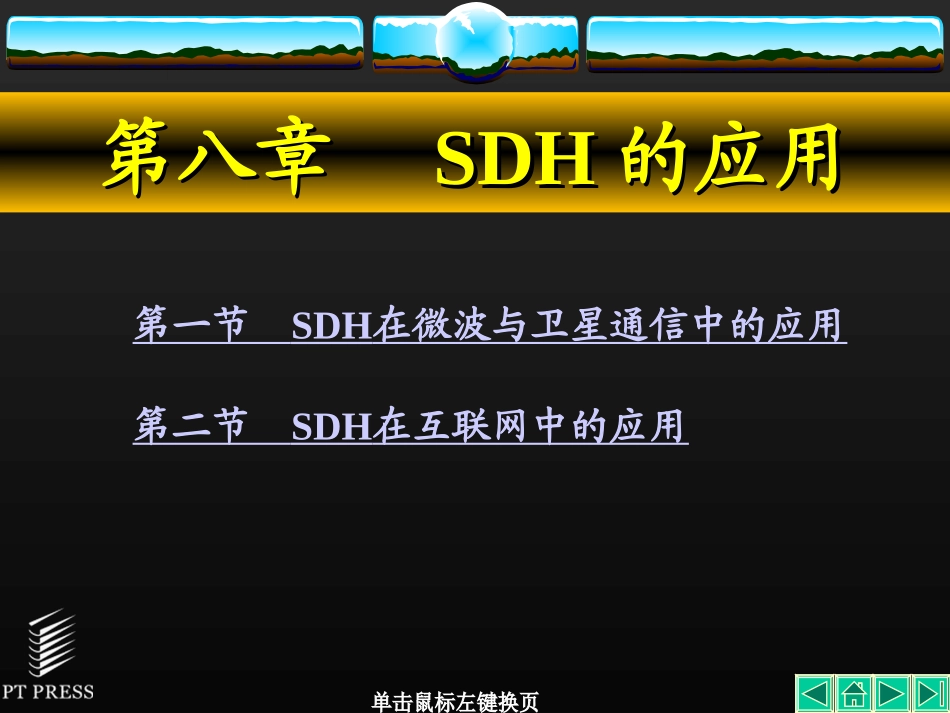

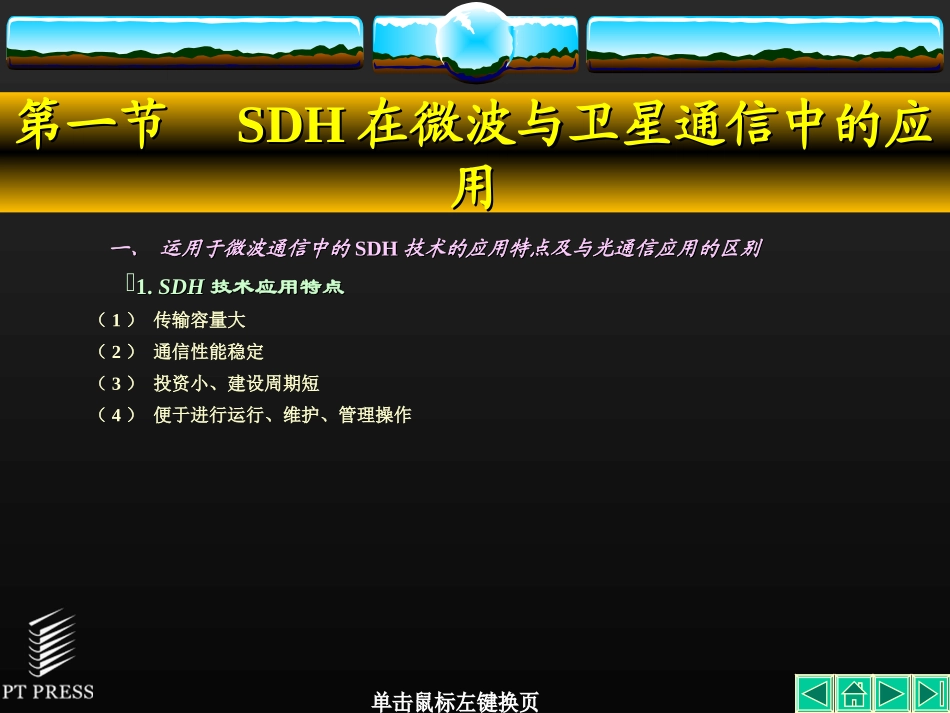

第八章第八章SDHSDH的应用的应用第一节SDH在微波与卫星通信中的应用第二节SDH在互联网中的应用第一节第一节SDHSDH在微波与卫星通信中的应在微波与卫星通信中的应用用一、运用于微波通信中的一、运用于微波通信中的SDHSDH技术的应用特点及与光通信应用的区别技术的应用特点及与光通信应用的区别1.1.SDHSDH技术应用特点技术应用特点（1）传输容量大（2）通信性能稳定（3）投资小、建设周期短（4）便于进行运行、维护、管理操作2.2.与光通信应用的区别与光通信应用的区别（（11）传输方式不同）传输方式不同（（22）复用技术更复杂）复用技术更复杂二、主要应用技术二、主要应用技术1.1.微波帧复用技术微波帧复用技术（（11））STMSTM-1-1微波帧结构微波帧结构①①MLCMMLCM的帧结构的帧结构a.微波帧附加开销用于多级编码64QAM和128QAM的STM-1的微波帧附加开销如图8-1所示。图8-1MLCM微波帧附加开销示意图从图中可以看出，MLCM微波帧结构是在原STM-1帧结构的基础上，增加了用于纠错编码、微波公务、旁路业务和系统控制的附加微波开销（RFCOH），具体内容如下：MLCM（多级纠错编码监督位）WS（旁路业务）RSC（微波公务控制信号）ID（路径识别）XPIC（正交极化干扰抵消器远端复位）b.微波帧结构如图8-2所示，它是将每一帧的微波附加开销和原有STM-1帧数据排列组合成一个共6行的方阵复帧，每行包含3.564kbit，每一个复帧又可分为两个子帧，其宽度为1.776kbit，它是由148个码字构成，而每个码字的宽度为12bit，其中包括C1、C2。C1、C2为二级纠错编码监督位，通常第一级使用卷积码，第二级使用奇偶校验码。在一个复帧中总共用1480bit作为多级纠错编码监督位，因而MLCM的速率为11.84Mbit/s。在一个复帧中除上述两个子帧外，每行还包括两个宽度为6bit的帧同步码字（FS），而且这两个帧同步码字是被分配在不同的子帧中的。图8-2微波帧结构②四维网格编码调制（4D-TCM）微波帧结构(2)(2)STMSTM-4-4微波帧结构微波帧结构STM-4微波帧结构如图8-5所示。①STM-4帧结构如图8-5(a)所示，SDH微波传输中的一个STM-4帧是由2个2×STM-1的帧结构构成，并且是通过两个不同的微波波道传输的，因而人们通常将两个STM-1帧排列在一个微波复帧中。图8-5STM-4微波帧结构图②②复帧结构复帧结构在一个微波复帧中，包含了两个STM-1帧结构，即每行包含540个字节，共4320bit，为了便于管理我们通常又将其分为4个子帧。a.子帧结构b.开销2.2.编码调制技术编码调制技术3.3.交叉极化干扰抵消（交叉极化干扰抵消（XPICXPIC）技术）技术在微波传输中由于存在多径衰落现象，会导致交叉极化鉴别率（XPD）下降，从而产生交叉极化干扰。为了抑制交叉极化干扰的影响，故此使用一个交叉极化抵消器。其工作原理如下：首先从与所传输信号相正交的干扰信道中取出部分信号，然后经过处理，并与有用信号相叠加，从而抵消叠加在有用信号上的正交极化干扰信号。通常上述干扰抵消过程可以在射频、中频或基带上进行，因而采用XPIC技术之后，对干扰的抑制能力可达15dB左右。4.4.自适应频域和时域均衡技术自适应频域和时域均衡技术包括自适应频域均衡技术和自适应时域均衡技术。频域均衡主要是利用中频通道插入的补偿网络的频率特性来补偿实际信道频率特性的畸变，从而达到减少频率选择性衰落的影响。时域自适应均衡则用于消除各种形式的码间干扰、正交干扰以及最小相位和非最小相位衰落等。三、三、SDHSDH微波通信设备微波通信设备在SDH微波通信系统中，STM-4的传输速率为622.08Mbit/s,占用两个微波波道，其基本结构如图8-6所示，它主要由SDH复用设备和SDH微波传输设备构成。图8-6终端站的电路配置（（11）复用设备）复用设备从图8-6中可以看出，复用设备主要负责完成4个STM-1或4×63个2Mbit/s数据流的复用，这样在复用器的输出端将以STM-4数据流输出，并通过STM-4光接口送到SDH微波传输设备中的中频调制解调器（IF.Modem）（STM-4光接口被安排在中频调制解调器中）。（（22））SDHSDH微波传输设备微波传输设备SDH微波传输设备主要包括中频调制解调器部分、微波收发信机部分以及操作、管理、维护和参数配置部...
