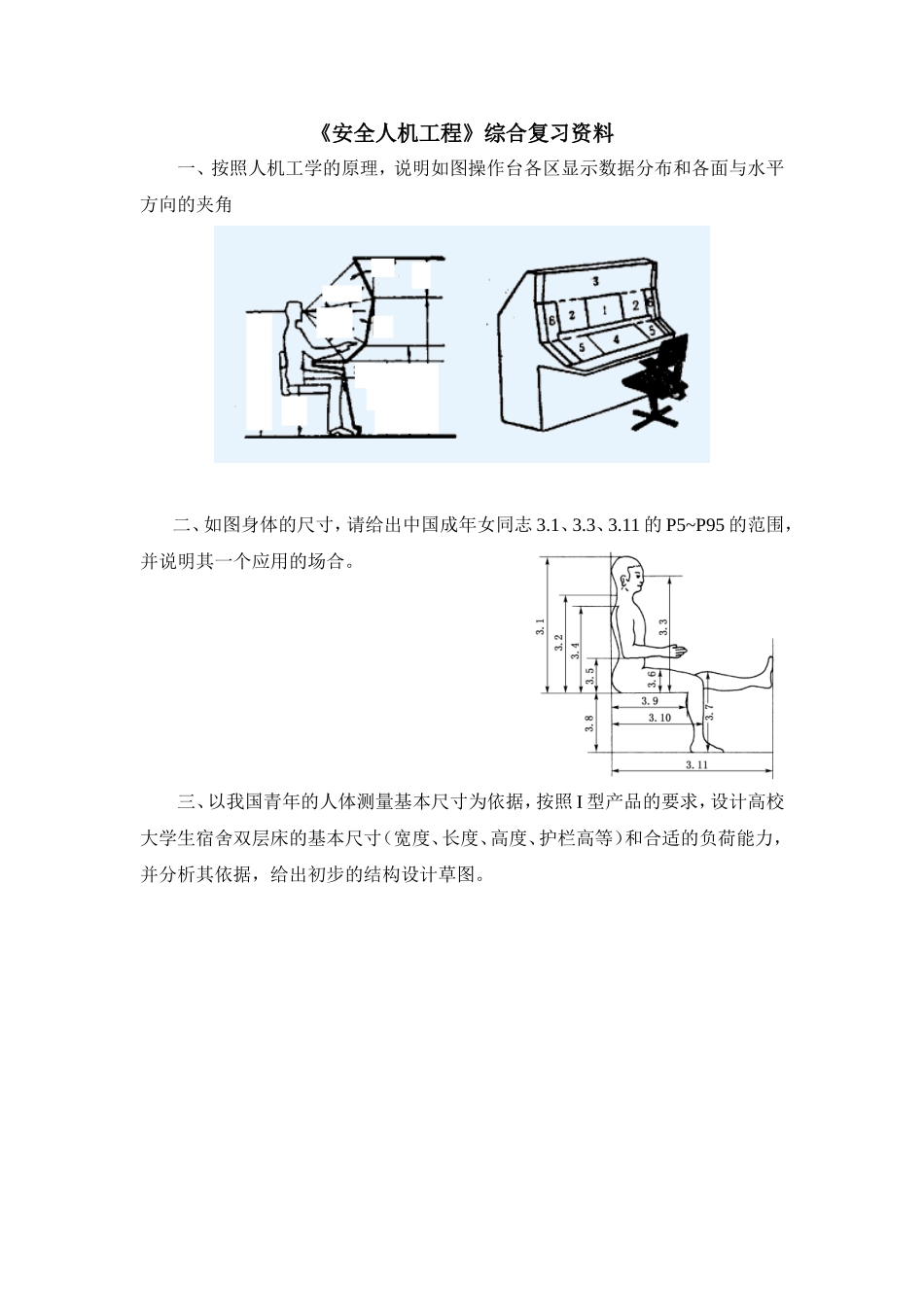

《安全人机工程》综合复习资料一、按照人机工学的原理，说明如图操作台各区显示数据分布和各面与水平方向的夹角二、如图身体的尺寸，请给出中国成年女同志3.1、3.3、3.11的P5~P95的范围，并说明其一个应用的场合。三、以我国青年的人体测量基本尺寸为依据，按照I型产品的要求，设计高校大学生宿舍双层床的基本尺寸（宽度、长度、高度、护栏高等）和合适的负荷能力，并分析其依据，给出初步的结构设计草图。双层床立面示意图四、以我国青年的人体测量基本尺寸为依据，按照I型产品的要求和教学用椅子的特点，设计我校大学生如图所示教室用椅子的基本尺寸和尺寸变化范围并给出椅子的造型图。示意图五、分析如下现象的人机工学根据，给出其在生产中应用的实例。（1）同等面积的圆形、三角形、正方形，从远处看，圆形大（2）观察物体时，最好在眼的水平视线下30度的位置（3）老年人对女高音的理解性变弱（4）工作场所的粉刷可以提高工作效率（5）良好的背景音乐可以减少疲劳（6）光报警通常采用信号为闪光，背景为稳光（7）工厂建在沿海城市可提高工作效率（8）笔直的公路每隔一定的距离，需要设置一个弯道（9）恒常性和错觉在生产中应用的实例六、某电器控制系统，控制三相回路，有电流表、电压表、空气断路器、真空断路器和对应指示，电路示意图如图所示，试设计控制面板，并给出其特点和理论依据，并按照推荐的尺寸，绘出设计草图。七、某控制系统，有控制按钮五个，控制五个回路的接通，五个回路的接通显示装置如图所示，问如何布置控制按钮，其误操作率低，为什么？八、说明学校教学楼的照明环境、室内家具环境和声环境，说明设计优良和不足之处。九、1、从颜色匹配的原理，说明非常可乐、百事可乐广告的效果不同并分析其改进的方向。2、给出一种交通标志，说明其在设计时依据的人机工学原理十、请给出一种常见的用具设计，分析该用具设计中，用到了那些人机工学基本知识。十一、如图作业岗，请指出请设计的不足，并给出改进意见。十二、如图的手握工具，分析其设计是否合理并给出改进的建议。十三、请给出两种生活中不符合人机工学的设计，并给出防止的措施。十四、如图操作台设计要求，要求观察者立姿工作，能够看到试验台的整个观察区域，同时，操作方便，试设计该控制台的其他尺寸。十五、如图控制台，请给出各尺寸，并说明尺寸Ａ－Ｂ对于中国成年男子P5~p95的范围是多少。《安全人机工程》综合复习资料参考答案一、答：按照仪表设计的原则，进行，并列出有关表格。与水平面角度（°）31001、2、6804、560二、答：P5~P95的范围（mm）3.1793.2~950.03.3667.0~850.03.11820.0~1029.2应用场合：可为座椅的生产提供依据三、答：ＩＩ型产品，即单限产品，选择下限；取合理的百分位，选择参数，给出各参数的数值。注意：床间的高度应该满足坐起不碰头的要求。有两个数值。下床应该满足坐立舒服的要求。四、答：１、对教学座椅提出要求２、对青年人群的基本数据进行分析３、选择基本数据４、给出调教范围５、绘制造型图，注意：不设扶手，设计腰靠，给出座椅高度的调节范围，给出椅面的宽度是关键五、（1）同等面积的圆形、三角形、正方形，从远处看，圆形大答：错觉的结果。例：就显示器来说，同是19寸的，窄边框的屏在视觉上看起来就是比宽边框的屏大。（2）观察物体时，最好在眼的水平视线下30度的位置答：人的正常视线为水平线下15度。例：取款机的设计，人进行取款时应使整个显示器在人的有效视野范围内，根据人体的最佳视野(直接视野和眼动视野)可知人在水平线下30度上下15-25度的视线最佳。故取屏幕与铅垂面的夹角为15度。（3）老年人对女高音的理解性变弱答：老年人对高频衰减严重。例：老年人助听器的设计。（4）工作场所的粉刷可以提高工作效率答：环境对心情的影响，一般可提高15~20%。例：输液环境直接影响患儿情绪，影响输液治疗的顺利进行。因此,营造适应儿童心理、生理的输液环境，是减轻患儿负性心理、减少患儿痛苦,提高输液操作质量及护士工作效率的重要举措。（5）良好的背景音乐可以减少疲劳答：背景音乐的效果，女同志显著。机械加工车间实施背景音乐，研究背景音...
