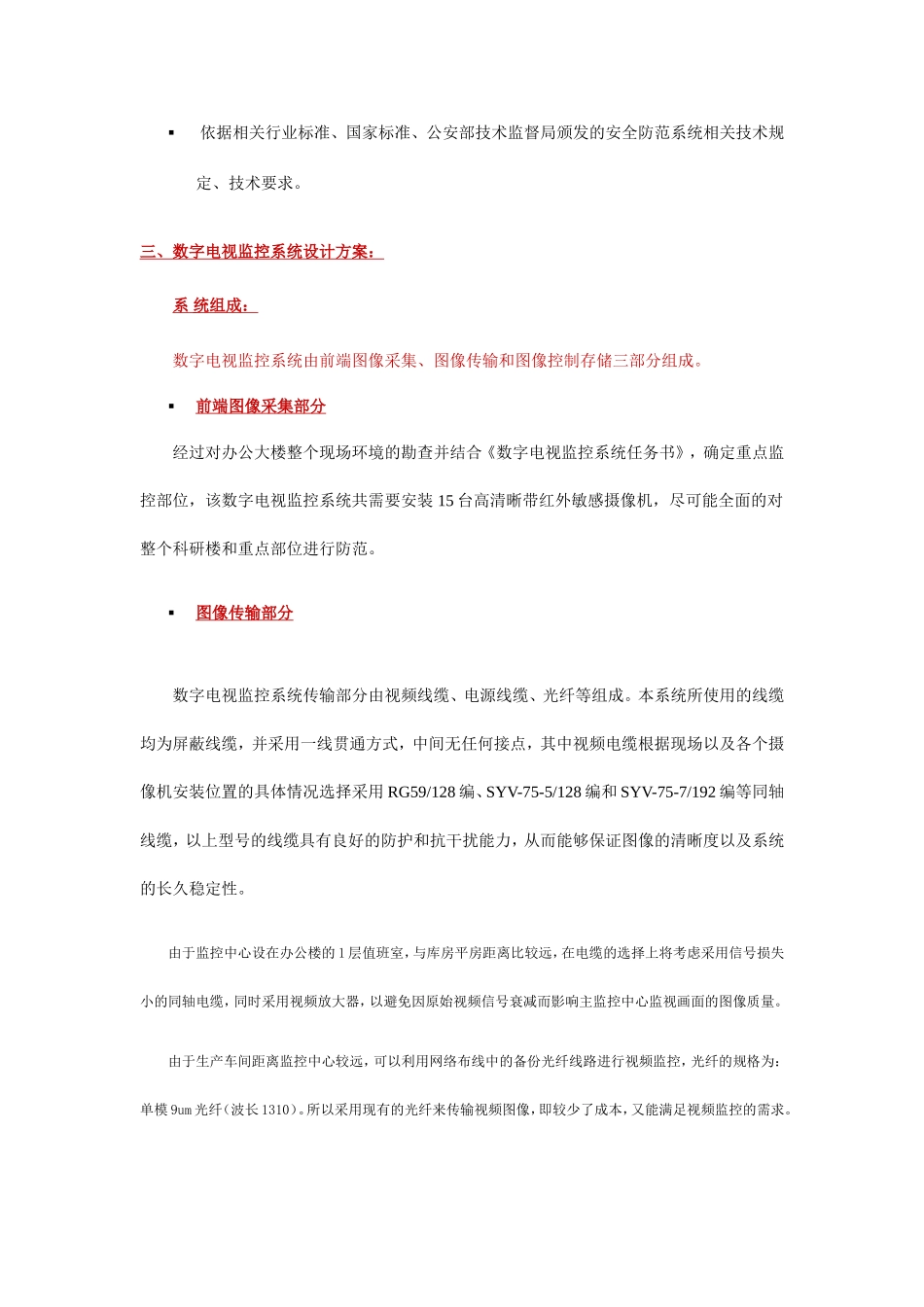

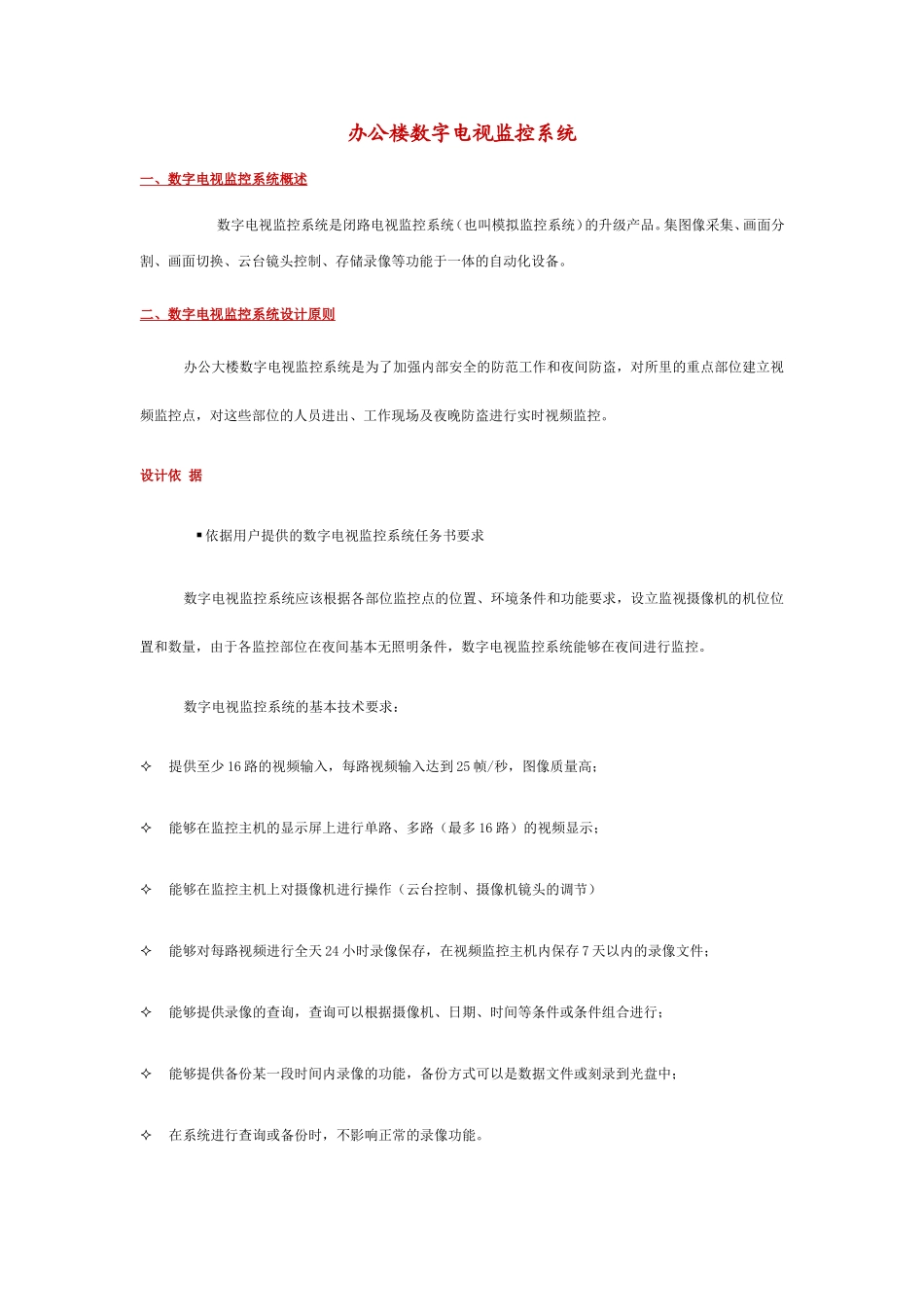

办公楼数字电视监控系统一、数字电视监控系统概述数字电视监控系统是闭路电视监控系统（也叫模拟监控系统）的升级产品。集图像采集、画面分割、画面切换、云台镜头控制、存储录像等功能于一体的自动化设备。二、数字电视监控系统设计原则办公大楼数字电视监控系统是为了加强内部安全的防范工作和夜间防盗，对所里的重点部位建立视频监控点，对这些部位的人员进出、工作现场及夜晚防盗进行实时视频监控。设计依据依据用户提供的数字电视监控系统任务书要求数字电视监控系统应该根据各部位监控点的位置、环境条件和功能要求，设立监视摄像机的机位位置和数量，由于各监控部位在夜间基本无照明条件，数字电视监控系统能够在夜间进行监控。数字电视监控系统的基本技术要求：提供至少16路的视频输入，每路视频输入达到25帧/秒，图像质量高；能够在监控主机的显示屏上进行单路、多路（最多16路）的视频显示；能够在监控主机上对摄像机进行操作（云台控制、摄像机镜头的调节）能够对每路视频进行全天24小时录像保存，在视频监控主机内保存7天以内的录像文件；能够提供录像的查询，查询可以根据摄像机、日期、时间等条件或条件组合进行；能够提供备份某一段时间内录像的功能，备份方式可以是数据文件或刻录到光盘中；在系统进行查询或备份时，不影响正常的录像功能。依据相关行业标准、国家标准、公安部技术监督局颁发的安全防范系统相关技术规定、技术要求。三、数字电视监控系统设计方案：系统组成：数字电视监控系统由前端图像采集、图像传输和图像控制存储三部分组成。前端图像采集部分经过对办公大楼整个现场环境的勘查并结合《数字电视监控系统任务书》，确定重点监控部位，该数字电视监控系统共需要安装15台高清晰带红外敏感摄像机，尽可能全面的对整个科研楼和重点部位进行防范。图像传输部分数字电视监控系统传输部分由视频线缆、电源线缆、光纤等组成。本系统所使用的线缆均为屏蔽线缆，并采用一线贯通方式，中间无任何接点，其中视频电缆根据现场以及各个摄像机安装位置的具体情况选择采用RG59/128编、SYV-75-5/128编和SYV-75-7/192编等同轴线缆，以上型号的线缆具有良好的防护和抗干扰能力，从而能够保证图像的清晰度以及系统的长久稳定性。由于监控中心设在办公楼的1层值班室，与库房平房距离比较远，在电缆的选择上将考虑采用信号损失小的同轴电缆，同时采用视频放大器，以避免因原始视频信号衰减而影响主监控中心监视画面的图像质量。由于生产车间距离监控中心较远，可以利用网络布线中的备份光纤线路进行视频监控，光纤的规格为：单模9um光纤（波长1310）。所以采用现有的光纤来传输视频图像，即较少了成本，又能满足视频监控的需求。图像控制存储数字电视监控中心（既监控室）位于办公大楼一层值班室，在监控室设置1台智能数字视频监控主机进行录像、回放；设置1台17"纯平显示器进行实时监视，并在保卫处的电视机上循环切换显示各路监视画面。设计整个系统录像文件在硬盘上保存7天，智能数字视频监控主机支持录像与回放全双工工作。数字电视监控系统构成示意图
