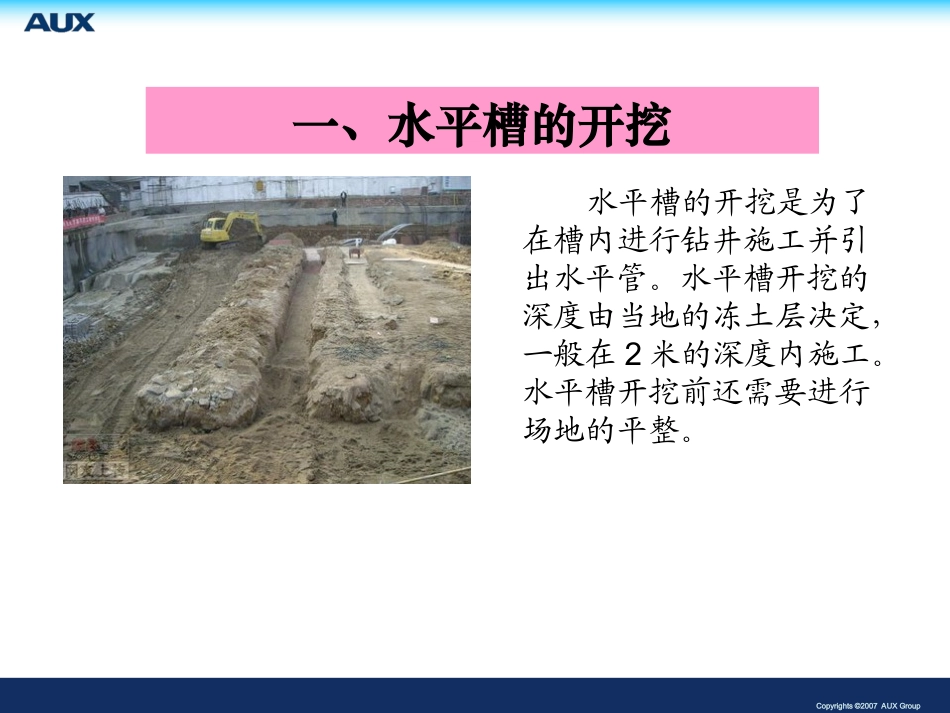

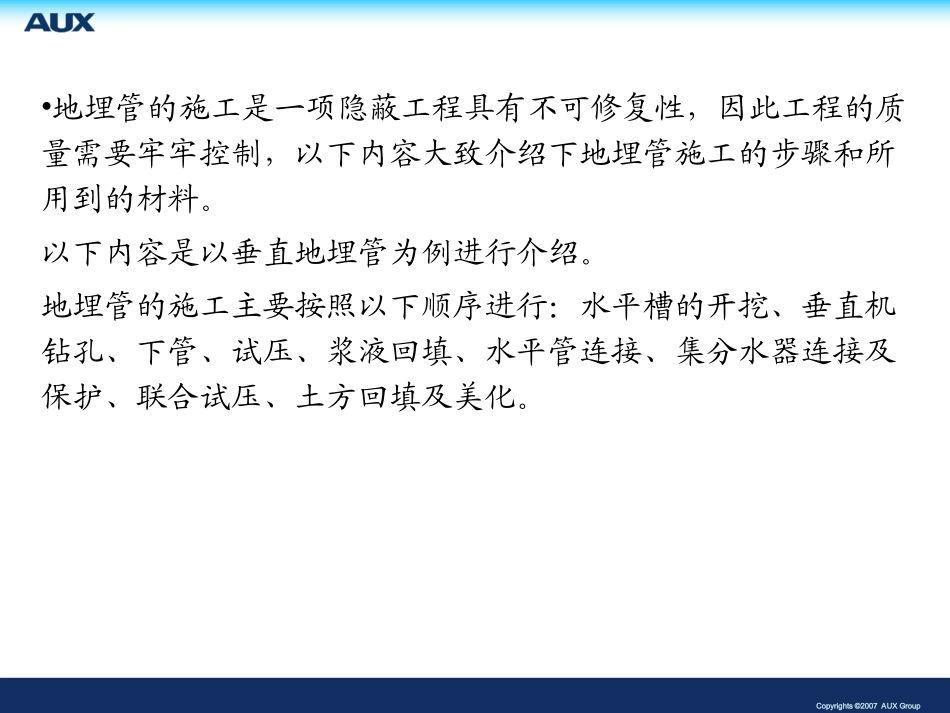

Copyrights©2007AUXGroup水地源吴含地埋管的施工介绍Copyrights©2007AUXGroup•地埋管的施工是一项隐蔽工程具有不可修复性，因此工程的质量需要牢牢控制，以下内容大致介绍下地埋管施工的步骤和所用到的材料。以下内容是以垂直地埋管为例进行介绍。地埋管的施工主要按照以下顺序进行：水平槽的开挖、垂直机钻孔、下管、试压、浆液回填、水平管连接、集分水器连接及保护、联合试压、土方回填及美化。Copyrights©2007AUXGroup一、水平槽的开挖水平槽的开挖是为了在槽内进行钻井施工并引出水平管。水平槽开挖的深度由当地的冻土层决定，一般在2米的深度内施工。水平槽开挖前还需要进行场地的平整。Copyrights©2007AUXGroup二、垂直机钻孔机钻孔是施工的主要步骤，也是绝大多数时间花费的工序，机钻孔使用的机械与一般钻井机械相同。Copyrights©2007AUXGroup三、下管下管即将地埋管植入机钻孔内，整个下管需保证整个管段的垂直和以及位置不错开。Copyrights©2007AUXGroup三、下管这是下管过程中固定管段常用的配件，俗称“地热弹簧”。地热弹簧每隔4米安装一个，它的作用就是卡紧管段，不至于管段之间互相交错，或则管段与管壁接触挤压造成破损。Copyrights©2007AUXGroup四、试压地埋管是无法进行检修的，因此要从施工上就控制整个管路不泄露，原则上每根垂直管在安装完成后都必须单独试压，试压不泄露后才进行后面的灌浆步骤。Copyrights©2007AUXGroup五、灌浆所谓灌浆就是回填，将浆液（一般为膨润土4~6%，泥浆和水泥的混合物）用泵打入管与井之间的缝隙内。浆液在打入的过程中，需要逐步拉升打入管，使浆液均匀的填满缝隙。Copyrights©2007AUXGroup六、水平管连接因为每根垂直地埋管是并联关系，它们之间需要水平管进行连接，水平管一般走同程，水平连接管与垂直管之间也是用热熔连接，一般要接上三通（或四通）和变径头。左图即为垂直施工完成后等待水平连接的阶段。水平连接管最好在冻土层以下施工。Copyrights©2007AUXGroup七、集分水器连接及保护水平引出干管在向上接入集分水器的一段必须做必要的保护措施，如图需用套管进行保护。Copyrights©2007AUXGroup七、集分水器连接及保护为防止在停机时冻裂水管，部分地区如果有裸露的引出管，需要进行保温。Copyrights©2007AUXGroup八、联合试压整个系统至集分水器安装完成后进行联合试压，联合试压无泄露，证明整个工程基本完工，可以进行最后的土方回填和美化工作。Copyrights©2007AUXGroup九、土方回填及美化回填即填满在施工初期开挖的槽。在回填之后可以进行人工绿化或者道路的建设。Copyrights©2007AUXGroup地埋管的完成图样左图为地埋管完成后的大样图，图样为单U地埋管，这是比较常用的埋管形式。Copyrights©2007AUXGroup地埋管系统的原理示意图Copyrights©2007AUXGroup地埋管施工所用材料地热弹簧，在前面介绍过。U型管弯头，这种弯头推荐采用特制弯头，强度比较高，同时阻力也更小。Copyrights©2007AUXGroup地埋管施工所用材料环形PE管，一般用于螺旋型水平地埋管安装，盘管直径多为1.5米。直PE管，一般用于垂直地埋管安装，管段长度多为6米一段。Copyrights©2007AUXGroup地埋管施工所用材料PE管变径三通，一般用于水平引出管的连接上。PE管的等径三通，一般用于水平引出管最末端一个分流三通上。变径头，用水水平管变径。Copyrights©2007AUXGroup地埋管施工所用材料小型集分水器，用于家庭用小型地埋管系统。多为铜质的或不锈钢质的。大型地埋管集分水器，可以采用人工制作的方式，也可以购买。Copyrights©2007AUXGroup谢谢
