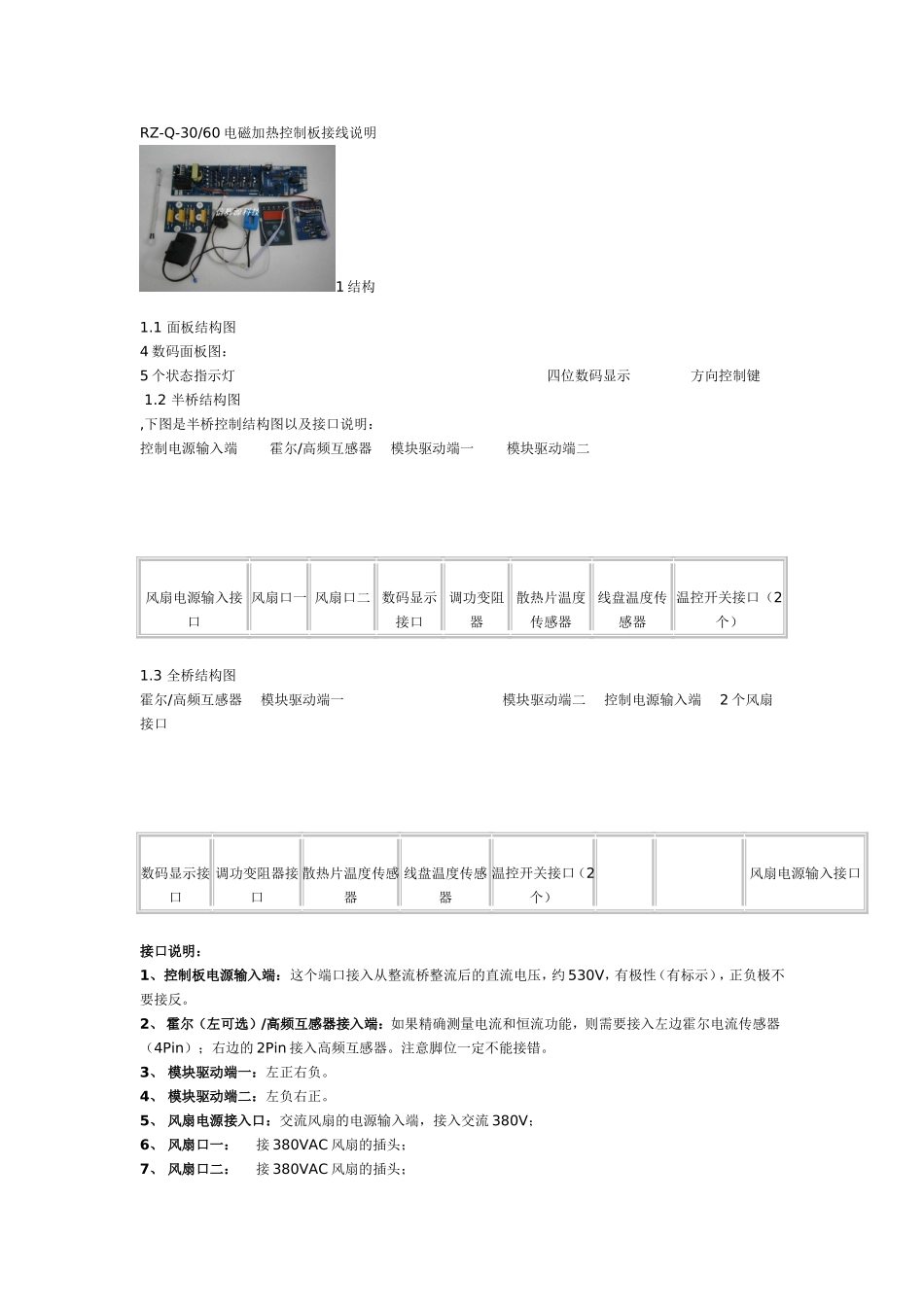

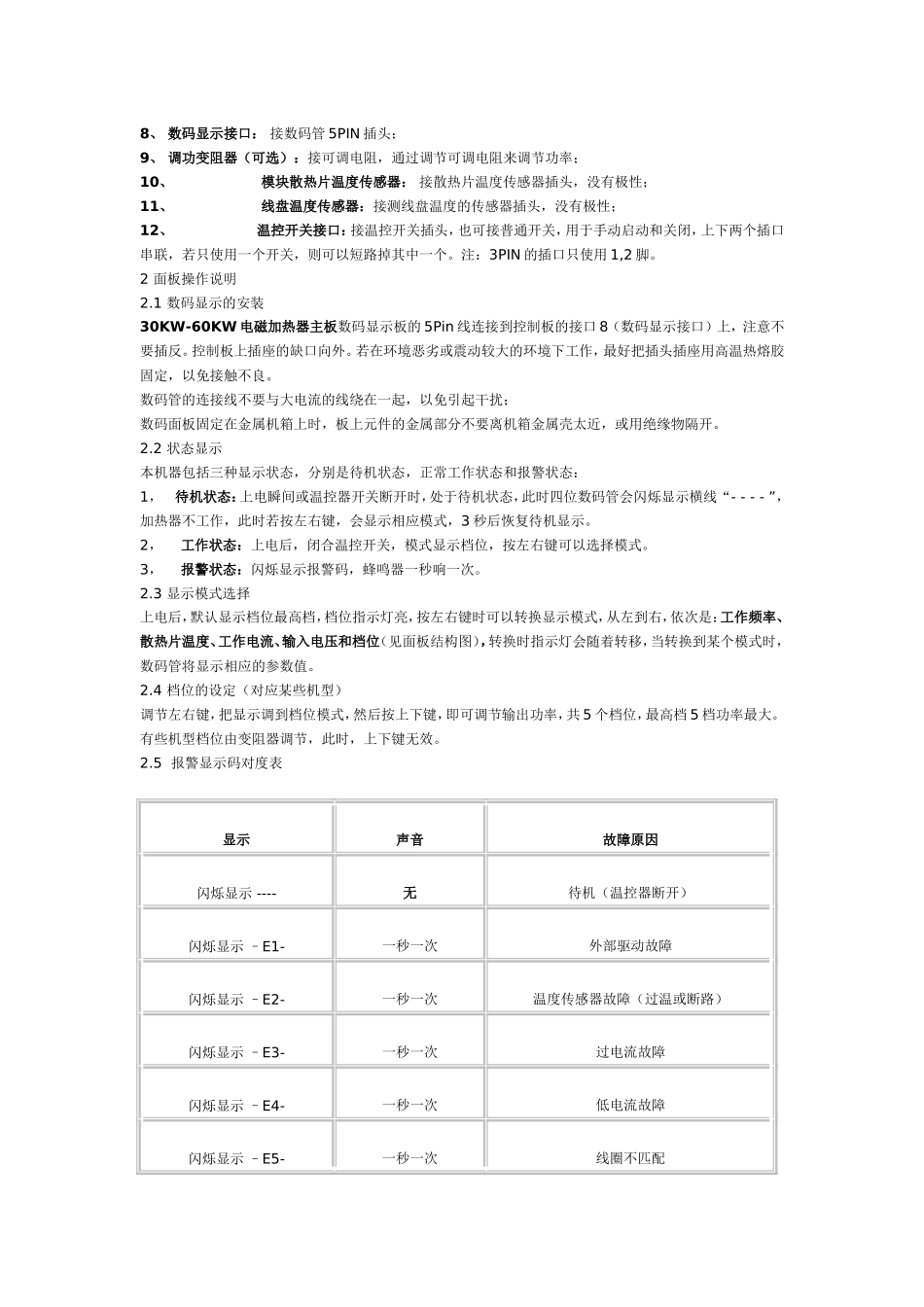

RZ-Q-30/60电磁加热控制板接线说明1结构1.1面板结构图4数码面板图：5个状态指示灯四位数码显示方向控制键1.2半桥结构图,下图是半桥控制结构图以及接口说明：控制电源输入端霍尔/高频互感器模块驱动端一模块驱动端二风扇电源输入接口风扇口一风扇口二数码显示接口调功变阻器散热片温度传感器线盘温度传感器温控开关接口（2个）1.3全桥结构图霍尔/高频互感器模块驱动端一模块驱动端二控制电源输入端2个风扇接口数码显示接口调功变阻器接口散热片温度传感器线盘温度传感器温控开关接口（2个）风扇电源输入接口接口说明：1、控制板电源输入端：这个端口接入从整流桥整流后的直流电压，约530V，有极性（有标示），正负极不要接反。2、霍尔（左可选）/高频互感器接入端：如果精确测量电流和恒流功能，则需要接入左边霍尔电流传感器（4Pin）；右边的2Pin接入高频互感器。注意脚位一定不能接错。3、模块驱动端一：左正右负。4、模块驱动端二：左负右正。5、风扇电源接入口：交流风扇的电源输入端，接入交流380V；6、风扇口一：接380VAC风扇的插头；7、风扇口二：接380VAC风扇的插头；8、数码显示接口：接数码管5PIN插头；9、调功变阻器（可选）：接可调电阻，通过调节可调电阻来调节功率；10、模块散热片温度传感器：接散热片温度传感器插头，没有极性；11、线盘温度传感器：接测线盘温度的传感器插头，没有极性；12、温控开关接口：接温控开关插头，也可接普通开关，用于手动启动和关闭，上下两个插口串联，若只使用一个开关，则可以短路掉其中一个。注：3PIN的插口只使用1,2脚。2面板操作说明2.1数码显示的安装30KW-60KW电磁加热器主板数码显示板的5Pin线连接到控制板的接口8（数码显示接口）上，注意不要插反。控制板上插座的缺口向外。若在环境恶劣或震动较大的环境下工作，最好把插头插座用高温热熔胶固定，以免接触不良。数码管的连接线不要与大电流的线绕在一起，以免引起干扰；数码面板固定在金属机箱上时，板上元件的金属部分不要离机箱金属壳太近，或用绝缘物隔开。2.2状态显示本机器包括三种显示状态，分别是待机状态，正常工作状态和报警状态：1，待机状态：上电瞬间或温控器开关断开时，处于待机状态，此时四位数码管会闪烁显示横线“----”，加热器不工作，此时若按左右键，会显示相应模式，3秒后恢复待机显示。2，工作状态：上电后，闭合温控开关，模式显示档位，按左右键可以选择模式。3，报警状态：闪烁显示报警码，蜂鸣器一秒响一次。2.3显示模式选择上电后，默认显示档位最高档，档位指示灯亮，按左右键时可以转换显示模式，从左到右，依次是：工作频率、散热片温度、工作电流、输入电压和档位（见面板结构图），转换时指示灯会随着转移，当转换到某个模式时，数码管将显示相应的参数值。2.4档位的设定（对应某些机型）调节左右键，把显示调到档位模式，然后按上下键，即可调节输出功率，共5个档位，最高档5档功率最大。有些机型档位由变阻器调节，此时，上下键无效。2.5报警显示码对度表显示声音故障原因闪烁显示----无待机（温控器断开）闪烁显示–E1-一秒一次外部驱动故障闪烁显示–E2-一秒一次温度传感器故障（过温或断路）闪烁显示–E3-一秒一次过电流故障闪烁显示–E4-一秒一次低电流故障闪烁显示–E5-一秒一次线圈不匹配闪烁显示–E6-一秒一次电压过低（部分机型）闪烁显示–E7-一秒一次线盘温度过高（部分机型）闪烁显示–E8-一秒一次电压过高（部分机型）注：如果使用单个数码显示，则报警码闪烁显示–1234567报警信号说明：1，如果出现外部故障（-E1-），应该马上关机，检查驱动和模块是否正常，修理后，用隔离变压器测试正常后开机测试；2，传感器故障（-E2-）分两种情况，一种可能的问题是传感器没接或接触不良，另一种是温度散热片温度过高（超过75℃），等温度降至65℃恢复正常工作，个别机型70℃时预报警，在到达75℃前不自动停机，只报警。3，正常工作频率一般在13KHZ至22KHZ之间，如果频率不在该范围内，可调整线圈匝数，另外需要提醒的是，低档位工作时频率超过22KHz是正常的。3控制板安装说明3.1外围器件的安装1，霍尔传感器的安装：注意霍尔传感器...
