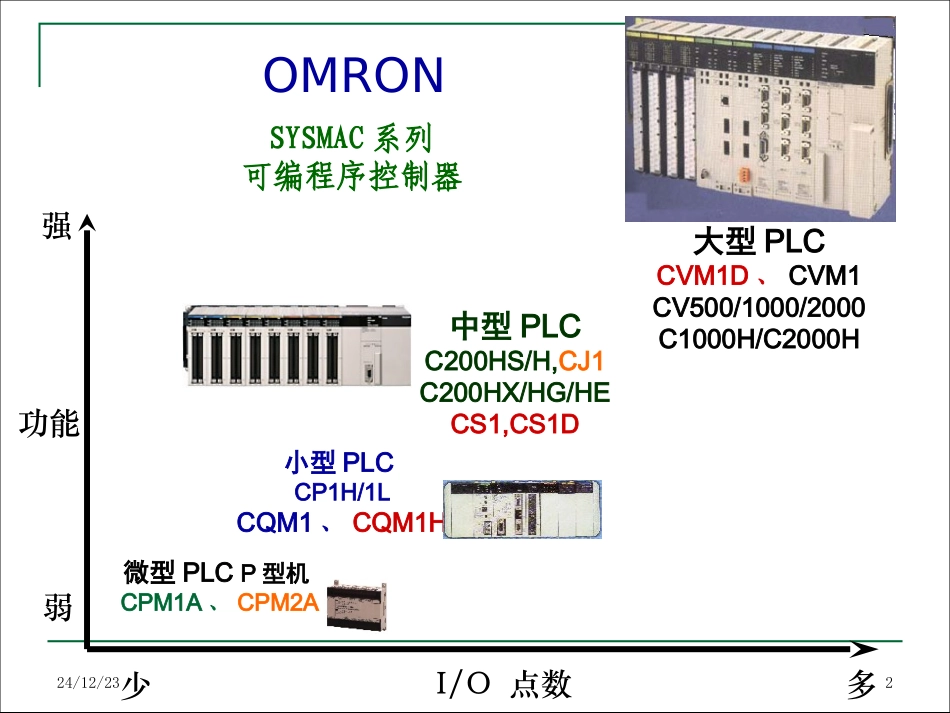

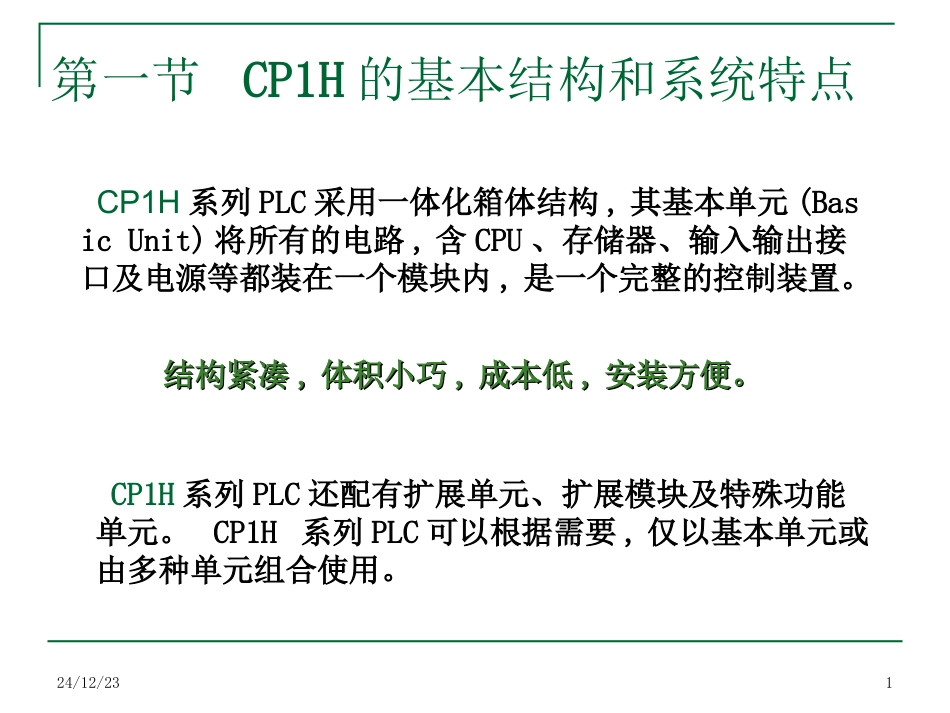

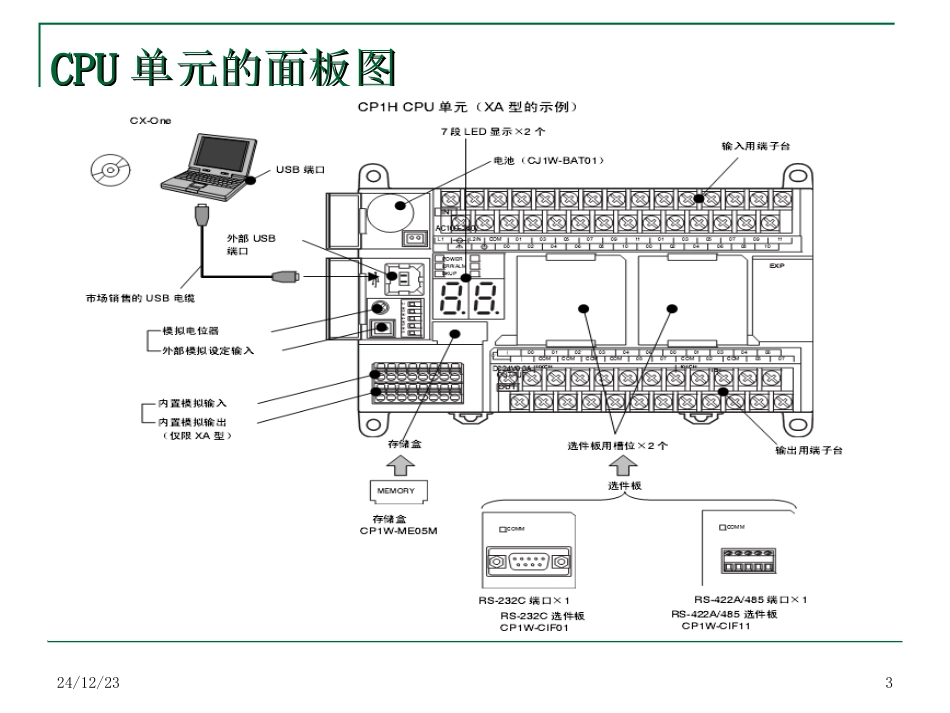

24/12/231第一节CP1H的基本结构和系统特点CP1H系列PLC采用一体化箱体结构,其基本单元(BasicUnit)将所有的电路,含CPU、存储器、输入输出接口及电源等都装在一个模块内,是一个完整的控制装置。结构紧凑结构紧凑,,体积小巧体积小巧,,成本低成本低,,安装方便。安装方便。CP1H系列PLC还配有扩展单元、扩展模块及特殊功能单元。CP1H系列PLC可以根据需要,仅以基本单元或由多种单元组合使用。24/12/232微型PLCP型机CPM1A、CPM2ASYSMAC系列可编程序控制器小型PLCCP1H/1LCQM1、CQM1H中型PLCC200HS/H,CJ1C200HX/HG/HECS1,CS1DI/O点数弱大型PLCCVM1D、CVM1CV500/1000/2000C1000H/C2000H少多OMRON功能强24/12/233CPUCPU单元的面板图单元的面板图24/12/23424/12/235CP1HPLC单元型号含义如：CP1H-XA40DR-A24/12/23624/12/237第二节CP1HPLC输入输出单元CP1HPLC输入规格24/12/238CP1H的输出规格（继电器型）24/12/239CP1H的输出规格（晶体管型）24/12/2310I/OI/O扩展单元扩展单元24/12/231124/12/2312•第三节CP1HPLC的继电器区及数据区I/O继电器区（CIO）内部辅助继电器区（WR）特殊辅助继电器区（AR）暂存继电器区（TR）保持继电器区（HR）定时器/计数器区（TIM/CNT）数据存储区（DM）24/12/2313OMRONPLC的数据存储格式OMRONPLC中，将存储数据的单元称为通道(CH)，也叫字24/12/23141.I/O继电器区（CIO区）通道I/O区域(CIO)：控制I/O点的数据、内部处理和存储数据的工作位、可按字或位存取。“软”继电器。CP1H：输入24点（0CH：0.00-0.11和1CH：1.00-1.11），输出16点（100CH：100.00-100.07和101CH：101.00-101.07）输入可多次使用，不考虑顺序；输出单次使用，不考虑顺序。24/12/23152.内部辅助继电器（WR）内部辅助继电器（WR）区域：内部辅助继电器，只能在程序上使用。CP1H：字地址W000-W511（W0.00-W511.15）。24/12/23163.暂存继电器区（TR）暂存继电器用于暂存复杂梯形图中分支点的ON/OFF状态，在语句表编程时使用。CP1H有16个暂存继电器，其范围为TR0-TR15。暂存继电器在同一程序内不能重复使用，在不同的程序段可重复使用。0.000.010.020.03100.00100.01100.02TR024/12/23174.保持继电器区（HR）具有断电保持功能具有断电保持功能①以通道为单位使用，用作数据通道，此后断电后数据不会丢失，恢复供电时，数据可恢复。②以位为单位使用，与KEEP指令配合使用，或者用于本身带有自保电路。24/12/23185.特殊辅助继电器区（AR）特殊辅助继电器（AR）区域：用于事先决定的继电器（自诊断异常标志、初始设定标志、运行状态监视数据等）。CP1H：字地址A000-A959（只读区A0.00-A447.15；读写区：A448.00-A959.15）。24/12/23196.定时器/计数器区（TIM/CNT）CP1H的定时器和计数器统一编号，编号又称为TC号CP1H提供了共有4096个定时器和计数器编号，其TC号为T0000-T4095，C0000-C409524/12/23207.数据存储区（DM）存放内部运算的中间及最终结果、处理数据的中间及最终结果、转换数据、外部输入数据、特殊I/O单元设定数据等。地址用户读/写用途D00000~D19999读/写普通DMD20000~D29599特殊I/O单元用（100字/单元）D29600~D29999普通DMD30000~D31599CPU总线单元用（100字/单元）D31600~D32199普通DMD32200~D32249Modbus-RTU简单固定分配区域（串行端口1）D32250~D32299普通DMD32300~D32349Modbus-RTU简单固定分配区域（串行端口2）D32350~D32767普通DM
