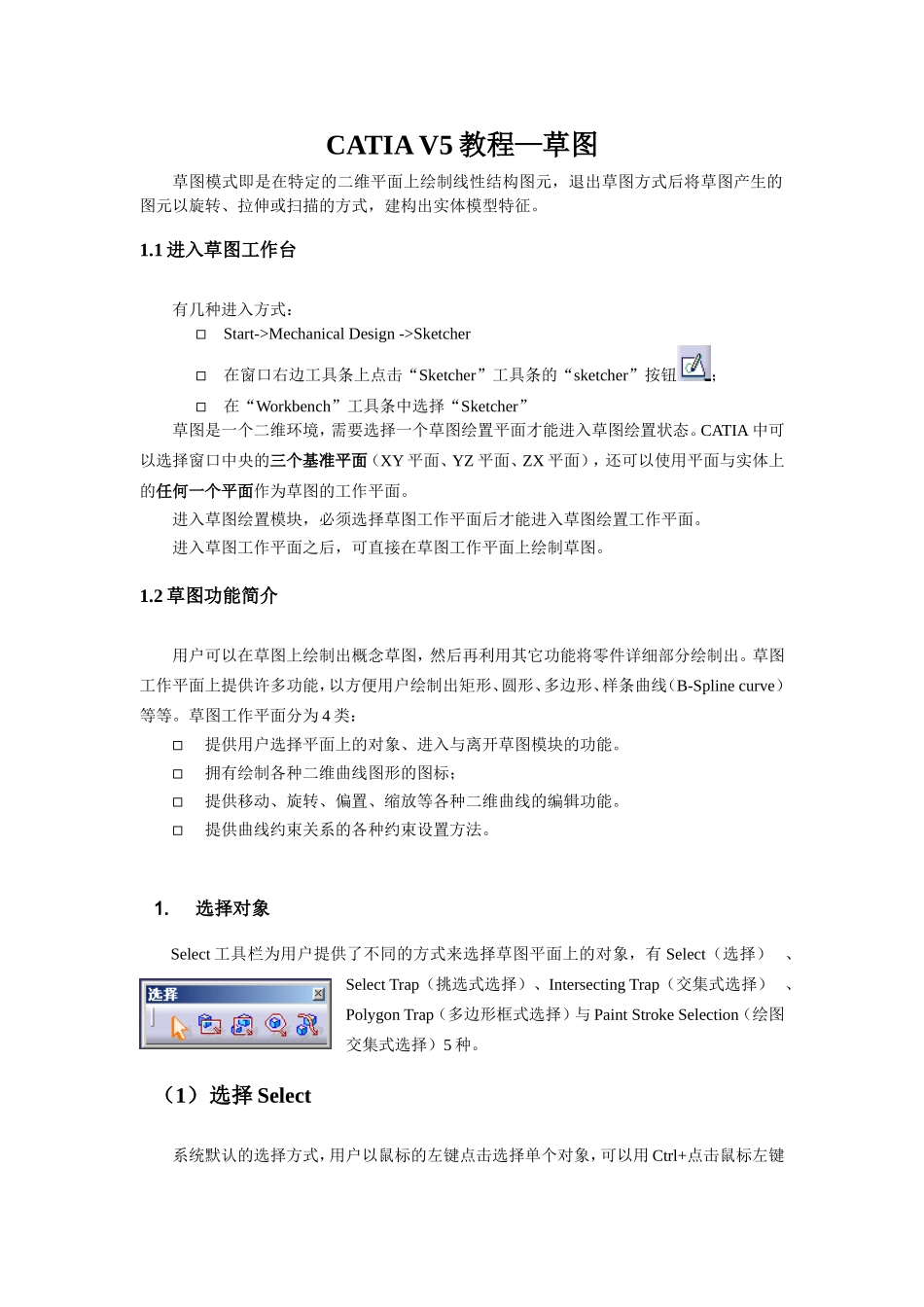

CATIAV5教程—草图草图模式即是在特定的二维平面上绘制线性结构图元，退出草图方式后将草图产生的图元以旋转、拉伸或扫描的方式，建构出实体模型特征。1.1进入草图工作台有几种进入方式：Start->MechanicalDesign->Sketcher在窗口右边工具条上点击“Sketcher”工具条的“sketcher”按钮；在“Workbench”工具条中选择“Sketcher”草图是一个二维环境，需要选择一个草图绘置平面才能进入草图绘置状态。CATIA中可以选择窗口中央的三个基准平面（XY平面、YZ平面、ZX平面），还可以使用平面与实体上的任何一个平面作为草图的工作平面。进入草图绘置模块，必须选择草图工作平面后才能进入草图绘置工作平面。进入草图工作平面之后，可直接在草图工作平面上绘制草图。1.2草图功能简介用户可以在草图上绘制出概念草图，然后再利用其它功能将零件详细部分绘制出。草图工作平面上提供许多功能，以方便用户绘制出矩形、圆形、多边形、样条曲线（B-Splinecurve）等等。草图工作平面分为4类：提供用户选择平面上的对象、进入与离开草图模块的功能。拥有绘制各种二维曲线图形的图标；提供移动、旋转、偏置、缩放等各种二维曲线的编辑功能。提供曲线约束关系的各种约束设置方法。1.选择对象Select工具栏为用户提供了不同的方式来选择草图平面上的对象，有Select（选择）、SelectTrap（挑选式选择）、IntersectingTrap（交集式选择）、PolygonTrap（多边形框式选择）与PaintStrokeSelection（绘图交集式选择）5种。（1）选择Select系统默认的选择方式，用户以鼠标的左键点击选择单个对象，可以用Ctrl+点击鼠标左键的方式多选对象，还可以用鼠标左键拉出选择框。（2）SelectTrap（挑选式选择）只有完全在选择框中的物体才能被选择到。（3）IntersectingTrap（交集式选择）只要对象与选择框右交集，就被选择到。（4）PolygonTrap（多边形框式选择）用多边形框选择，只有完全在框内的对象才能被选择到。双击鼠标左键MB2结束选择框的绘制。（5）PaintStrokeSelection（绘图交集式选择）鼠标左键按下拖动形成一条路径，与路径相交的对象都会被选到。2.工作台进入草图绘置状态后，在工作台中会出现一个特有的离开按钮，表示目前处于草图绘置状态中。绘制完草图后，点击此按钮，即可退出草图状态，进入零件设计状态。“SketchTools”工具条提供“SnaptoPoint”（捕捉点开关）、Construction/StandardElement（参考元素的转换）等，还根据当前用户所选绘制功能的不同，自动扩充与当前绘制功能有关的选项，例如可以输入坐标点、角度值、相应功能按钮等。在绘制草图时，一般建议将“SketchTools”工具栏打开。1.3Profile工具栏Profile工具这些栏提供各种草图轮廓线的绘制工具，以方便用户绘制二维轮廓线。这些工具包括连续折线、样条线、矩形、正六边形、圆弧、圆形、椭圆等绘图工具。1.连续折线可以绘制连续的折线条，它由直线、圆弧线段组成，可以为封闭、也可不封闭。操作步骤：（1）进入草图工作平面，点击连续折线按钮；（2）使用光标绘制图像，或在“SketchTools”工具栏内填入不同点的坐标点，其中H为与坐标原点的水平距离（即水平坐标值），V是与坐标原点垂直的距离（即垂直坐标值），L代表两点之间的距离，A代表直线与水平轴的角度。（3）若要绘制圆弧，可单击“”中的三点成弧或绘制与直线相切的圆弧，点击可以返回到直线绘制状态。（4）一旦连续折线形成封闭图形，即自动结束连续线的绘制；若绘制不封闭的连续折线，则可点击按钮结束绘制；或直接单击其它图标转换绘图方式；也可以在连续折线的最后一点双击鼠标左键，即可完成连续折线的绘制。2.图形样板PredefinedProfile提供许多预定的图形样板（PredefinedProfiles），以便与快速完成草图的绘制。（1）矩形Rectangle进入草图绘制平面后，单击矩形按钮；用鼠标左键点击两点作为矩形的对角点，或在“SketchTools”上在FirstPoint和SecondPoint文本框内输入坐标值，或在Width和Height字段输入矩形的宽与高。系统自动生成矩形U和V约束。（2）斜置矩形OrientedRectangle使用鼠标左键点击两点作为矩形的一个边长，再移动鼠标确定另一边...
