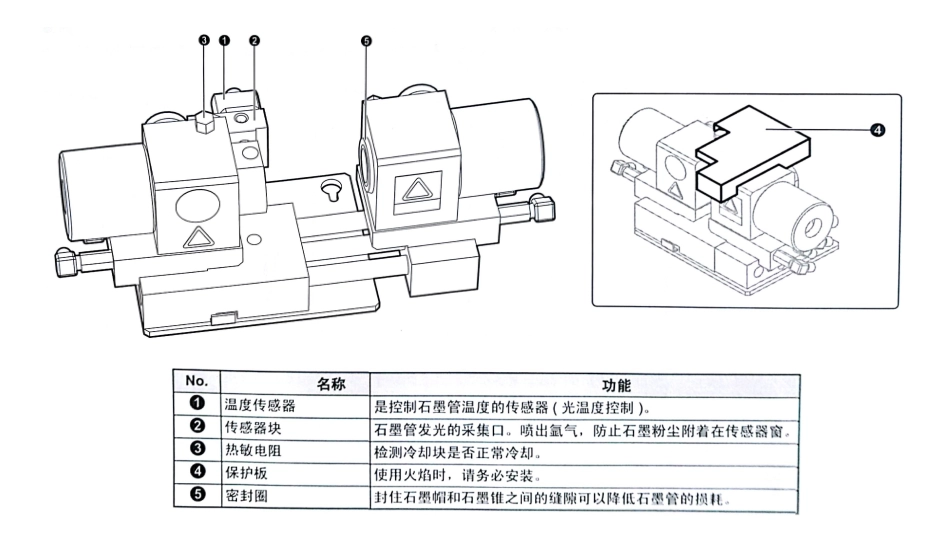

岛津AA7000-原子吸收分光光度计(石墨炉)保养维护及简单故障处理手册石墨炉保养项目1、日常检查和定期检查2、石墨锥、石墨帽清洁及更换3、石墨管更换4、温度传感器的清洁5、石英窗板和窗板护套的清洁6、密封圈及导向杆的清洁7、定期更换零部件8、检查压力调节器的泄漏1、日常检查和定期检查日常检查1)石墨管的选择是否正确4)氩气主压是否足够2)炉头位置是否正确5)清洁用去离子水是否足够3)ASC进样管口位置是否正确定期检查1)温度传感窗片是否洁净2)冷却循环水是否洁净且使用温度在15～25℃之间。1、日常检查和定期检查2、石墨锥、石墨帽清洁及更换清洁：•按弹出按钮解除锁定，取下石墨管。•从冷却块拔出窗板护套。•用洁净纸巾等擦拭干净附在石墨帽侧面样品注入口和发光检测孔(内径2mm)内壁的碳。•同样要清洁石墨锥的内壁。注：按上述方法清洁后测量数据重现性依然没有改善时，用下述方法进行清洁。1)取下石墨帽和石墨锥，用蘸有酒精的棉棒着重擦拭内壁。2)在容量超过500ml的容器内倒满纯化水，将石墨帽和石墨锥放入，侵泡一整天。3)取出石墨帽和石墨锥，置于干燥的人纸巾上使其充分干燥；放置室内时，干燥时间为一夜，如使用烘箱，则120℃干燥4小时。2、石墨锥、石墨帽清洁及更换更换：•何时更换：清洁后还是不能改善测量数据的重现性不良或空白值没有下降时。•如何更换：更换石墨帽和石墨锥时，如镶套过紧难以取下时可使用配套的电极装卸工具(参照右图)。2、石墨锥、石墨帽清洁及更换如何更换：1)按弹出按钮，打开石墨炉锁，将冷却块向右全打开。2)取出石墨管，取下密封圈，取下石墨帽及石墨锥。3)用干净纸巾等清洁冷却块内壁。安装新的石墨帽和石墨锥。如下图所示，将电极装卸工具安在左侧冷却块上。此时，对齐衬套的销和石墨帽的孔。石墨帽的更换2、石墨锥、石墨帽清洁及更换4)一边用右手固定杯套，一边用左手按顺时针转动手柄。5)如果将手柄全转开，则石墨帽会完全脱落。6)从炉中取下电极装卸工具(此时，请注意石墨帽会掉落)。7)取下石墨锥。8)如右图所示，将电极装卸工具安在右侧冷却块上。同时进行安装使衬套的销和石墨锥孔。石墨锥的更换2、石墨锥、石墨帽清洁及更换石墨帽和石墨锥的安装1)安装石墨帽。2)按下释放杆，打开石墨炉锁，将右侧的冷却块向右全部打开。3)石墨帽的样品注入口朝上，从石墨炉内侧将石墨帽插入左侧冷却块的孔中。此时冷却块内侧的栓和石墨帽的缺口正好吻合。4)确认石墨帽和冷却块间是否有间隙。5)安装石墨锥。6)保持右侧冷却块静止不动，与石墨帽相同，从石墨炉内侧插入石墨锥。石墨锥不像石墨帽那样有方向性。7)确认石墨锥和冷却块间是否有间隙。2、石墨锥、石墨帽清洁及更换石墨帽和石墨锥的安装8)将密封圈安装在石墨锥上。注：镶套过紧，石墨帽、石墨锥难以进入冷却块时，用干净纸巾等擦拭石墨帽及石墨锥的圆柱面(插入冷却块的部分)，按上述安装操作。如仍不能进入则使用电极装卸工具，按下述方法操作。2、石墨锥、石墨帽清洁及更换石墨帽和石墨锥的安装使用电极装卸工具进行操作。1)取下窗板套板。2)安装石墨帽。3)如图所示，将电极装卸工具安在左侧冷却块上(不使用衬套)。4)一边用左手固定杯套，一边用右手按顺时针转动手柄(请不要改变石墨帽的方向)。2、石墨锥、石墨帽清洁及更换石墨帽和石墨锥的安装5)石墨帽的环到达冷却块时，从炉中取下电极装卸工具。6)安装石墨锥。7)如图所示，将电极装卸工具安在右侧冷却块上(不使用衬套)。8)一边用右手固定杯套，一边用左手按顺时针转动手柄。9)石墨锥的环到达冷却块时，从炉中取下电极装卸工具。3、石墨管更换•何时更换：外观注入口附近的厚度变薄，数据的重现性变差。•如何更换：1)按下弹出按钮解除锁定，将右侧冷却块移到外侧。2)取下石墨管，如图操作。3)将新石墨管插入石墨帽，确定石墨管的位置，对齐石墨帽上的孔与石墨管上的孔(样品注入口)。4)将右侧冷却块滑向内侧，恢复原来的状态，按固定旋钮将其锁定。注意两个孔不要错位。3、石墨管更换•如何更换：5)使用高密度石墨管a)安装石墨管后，从软件菜单的【参数】-【元素选择WizAArd】页面，设定要测定元素的分析条件。此时，光源的点灯放...
