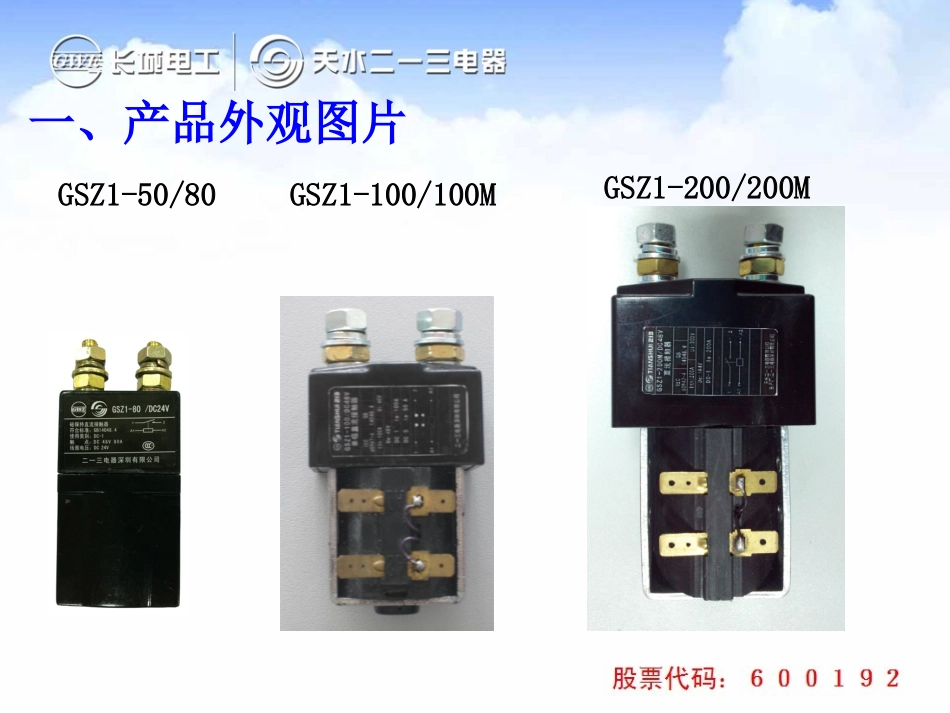

GSZ1系列直流接触器——用途广泛、可靠GSZ1-50/80一、产品外观图片GSZ1-200/200MGSZ1-100/100M•GSZ1-400/400MGSZ1-400/11GSZ1-400/11NGSZ1直流接触器用于直流工作电压至48V或144V，工作电流至400A的直流电路中用于远距离接通或分断电路。产品主要用于控制蓄电池车辆作起动、停止、换向。适用于牵引机车、电动叉车、矿山机械、石油化工、冶金船舶、电信等领域；二、产品用途、型号说明1、产品用途2、型号解释GSZ1—□□/□□控制电压（DC12、DC24V、DC48V、DC60V）无字母表示额定工作电压为DC48VM:表示额定工作电压为DC144V400M为DC96VDC-1负载额定电压下的额定工作电流设计序号直流接触器天水二一三电器有限公司无数字表示主触头为一常开11:表示主触头为一常开和一常闭3、产品规格四个壳架规格、五个电流等级、十个产品型号■GSZ1-50、GSZ1-80■GSZ1-100、GSZ1-100M■GSZ1-200、GSZ1-200M、■GSZ1-400、GSZ1-400M、GSZ1-400\11、GSZ1-400\11N4、使用环境■环境温度:-25~+40ºC■相对湿度:+20ºC时可达90%■固定处的震动频率:1~50Hz(频率1~10Hz,振幅25/f;频率10~50Hz,振幅250/f2;)■冲击加速度:30m/s2■安装方向:任意■安装方式:螺钉安装■适用工作制:不间断工作制(DC-1)、(DC-5)三、特点■可方便的装卸辅助触头(加装辅助触头的产品型号为产品型号+F4-11）■产品分断能力较强，加永磁铁磁吹灭弧后，额定工作电压可达到144V■线圈接线采用插接式，接线快捷方便■安装附件有C型安装板和L型安装板，方便安装（需要在订货单备注中注明安装附件类型：L型或C型安装板，没有注明则默认为不带安装附件)■产品型式多样，有1NO、1NO+1NC、2NO+2NC，分别适用于不同的场合1、结构特点2、产品优点产品触头型式多样化产品触头型式有一常开型、有一开一闭型、有二常开二常闭型（转换）常开型一开一闭型二常开二常闭型（转换）安装型式多样化产品的安装附件有C型安装板、L型安装板，方便用户使用。C型安装板C型安装板四、技术参数规格参数GSZ1-50GSZ1-80GSZ1-100GSZ1-100MGSZ1-200GSZ1-200MGSZ1-400GSZ1-400/11GSZ1-400M额定绝缘电压UiV6060300300300300300300约定发热电流IthA5080100200400额定工作电压UeV484848144V48144V4896V额定工作电流IeADC-15080100200400线圈电压UsV24、48、6024、48、6024、48、6024、48、60线圈启动功率W8.09.610.812线圈工作电压V0.85～1.1Us五、产品认证情况1、产品符合标准■GB14048.1-2006低压开关设备和控制设备总则■GB14048.4-2010低压开关设备和控制设备低压机电式接触器和电动机起动器■IEC60947■EN609472、产品认证情况CCCTUVGSZ1-1002008010304304264R50145835GSZ1-2002008010304304265R50145835GSZ1-400正在申请中无六、典型应用电动叉车（单驱动）原理图•电动叉车（双驱动）原理图•高尔夫球车旅游观光车•电动叉车电动堆垛车•电动堆高车扫地车•电动牵引车电动托盘车•直流接触器在电动叉车中的应用•目前叉车分内燃叉车和电动叉车两大类。•电动叉车主要分为平衡重式电动叉车、前移式电动叉车、电动托盘堆垛叉车、电动搬运车等；按驱动方式又分集中驱动电动叉车和单驱动电动叉车；•最近6年，中国叉车市场的生产和需求量每年的增幅均达到了两位数以上，2006年中国就已经成为仅次于美国的全球第二大叉车消费市场。但是我国对环保要求较低、叉车作业更频繁、作业环境较恶劣以及运行成本等因素的影响，主要以内燃平衡重式叉车为主，约占总销量的80%。但是全球叉车销量中电动叉车比重超过了50%。这是因为在欧、美、日的叉车市场上，电动叉车已成为主流产品的缘故。•可见，在国内电动叉车有广大的发展空间。•世界主要叉车公司的产品种类是：林德（德国）、海斯特（美国）、丰田（日本）、永恒力（德国）、BT（瑞典）、小松（日本）、TCM（日本）、力至优（日本）、尼桑（日本）、现代（韩国）、斗山大宇（韩国）、皇冠（美国）、OM（意大利）、OPK（日本）、日产（日本）、三菱（日本）、纳科（美国）、MIT-Cat（美国）、科朗（美国）•国产叉车：合力、杭叉、大连、厦门、苏州、力至优•目前应用的电动叉车主要有直流驱动和交流驱动两种方式。由于...
