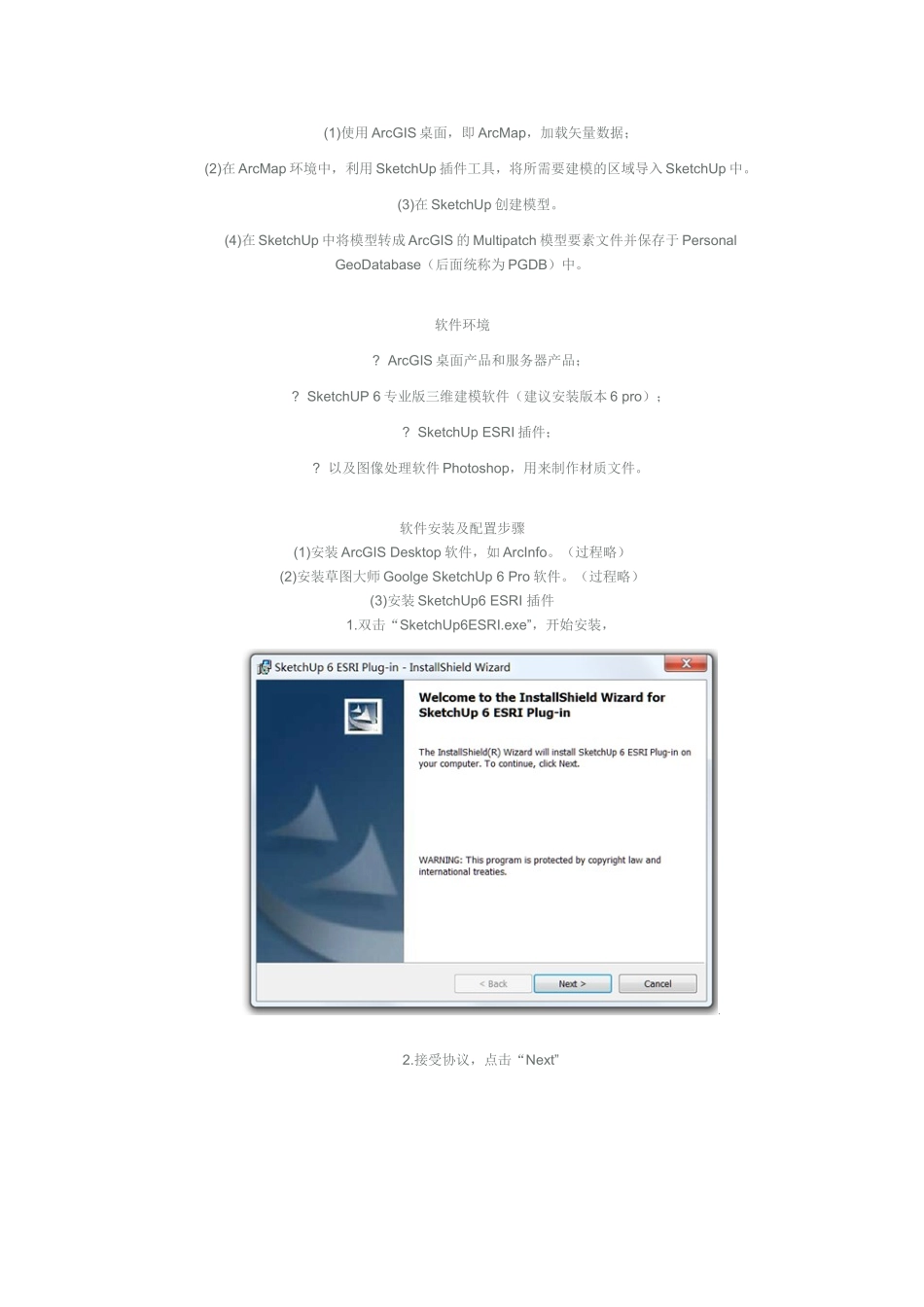

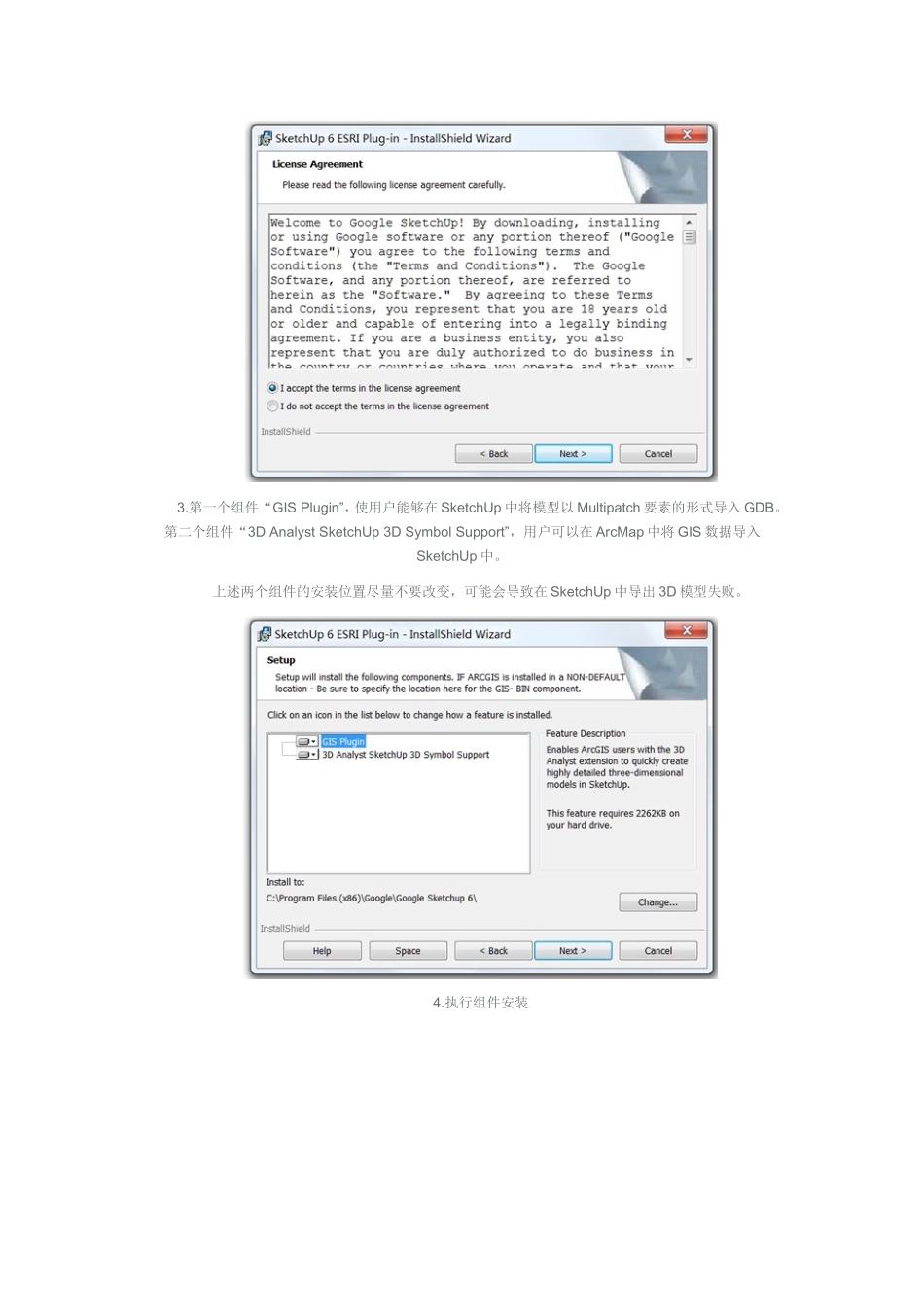

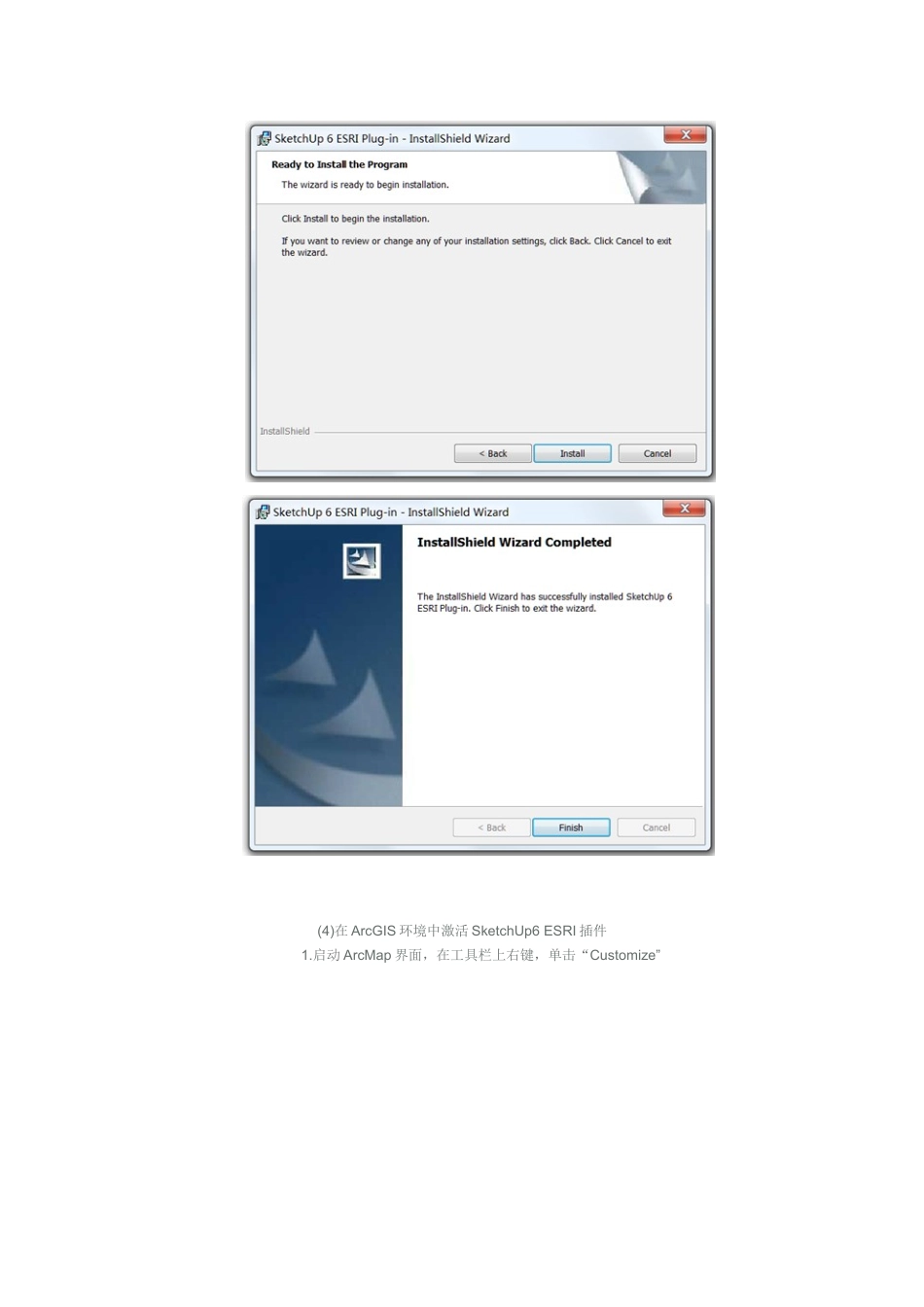

(1)使用ArcGIS桌面，即ArcMap，加载矢量数据；(2)在ArcMap环境中，利用SketchUp插件工具，将所需要建模的区域导入SketchUp中。(3)在SketchUp创建模型。(4)在SketchUp中将模型转成ArcGIS的Multipatch模型要素文件并保存于PersonalGeoDatabase（后面统称为PGDB）中。软件环境?ArcGIS桌面产品和服务器产品；?SketchUP6专业版三维建模软件（建议安装版本6pro）；?SketchUpESRI插件；?以及图像处理软件Photoshop，用来制作材质文件。软件安装及配置步骤(1)安装ArcGISDesktop软件，如ArcInfo。（过程略）(2)安装草图大师GoolgeSketchUp6Pro软件。（过程略）(3)安装SketchUp6ESRI插件1.双击“SketchUp6ESRI.exe”，开始安装，2.接受协议，点击“Next”3.第一个组件“GISPlugin”，使用户能够在SketchUp中将模型以Multipatch要素的形式导入GDB。第二个组件“3DAnalystSketchUp3DSymbolSupport”，用户可以在ArcMap中将GIS数据导入SketchUp中。上述两个组件的安装位置尽量不要改变，可能会导致在SketchUp中导出3D模型失败。4.执行组件安装(4)在ArcGIS环境中激活SketchUp6ESRI插件1.启动ArcMap界面，在工具栏上右键，单击“Customize”2.点击“Addfromfile”，找到SketchUpArcGISPlugin安装目录下的FeaturesToSKP.dll3．添加插件动态库后，在Toolbars项中可以找到SketchUp6的功能项。4.选中“SketchUp6Tools”组件以后，在桌面上会弹出组件的功能按钮。三维建模一、建立个人Geodatabase1．通过ArcCatalog，创建一个PersonalGeodatabase。2．在PersonalGeodatabase新建一个Featureclass，命名，选择面要素，并为其指定一个投影坐标系，这里我们选择的是WGS84Web墨卡托投影。添加高程height字段。二、建模区域矢量化，通过插件导出至SketchUp1.Arcmap中加载面图层及影像数据，根据影像将所需建模区域矢量化，并添加高程字段值height。2.浏览矢量化数据在ArcScene中浏览矢量化数据，右键属性/Extrusion选项卡/选height字段显示。在ArcGlobe中加入ArcGIS.COM的影像数据，右键属性/GlobeExtrusion选项卡/选height字段显示。3.完成后，选中需要建模的矢量数据，通过SketchUpESRI插件将面图层导出为skp文件格式。系统将自动读出所选择矢量要素所在的FeatureClass，并且提供自动建模选项。?Elevatebyfield：依据属性字段，设置建筑物高程。?Extrudebyfield：依据属性字段，设置建筑物高度。?NameGroupusing：为导出数据，选择分组名称。?LaunchSketchUponcompletion：操作结束后，模型自动在SketchUp运行程序中打开。?Filename：指定导出模型文件的路径和名称。3．单击确定，导出结束，弹出成功导出的提示对话框。导出后，原始的空间参考将被带入到SketchUp环境中。hy101hy001hy102hy015hy109hy110hy111三、通过SketchUp建立三维场景模型1.将导出模型加载到建模空间内。2.在SketchUp中添加适当的纹理。需要特别注意的是，在SketchUp中贴纹理的标准单元是模型个体。可以在选中状态下，右键/炸开，依次对每个面进行贴图。四、SketchUp导出生成Multipatch。该步骤需要谨慎对待，只有在SketchUp操作空间中被选中的模型，才能以独立Multipatch要素导出。未被选中的模型也会被导出成Multipatch要素导出，但是将作为一个整体要素存在于Multipatch图层中。同时，SketchUp中支持模型组合功能，一旦模型被组合后，将丢失对应矢量数据源的ID值信息，这样就无法在后期添加原始矢量数据的属性信息。该问题后面会介绍。1.SketchUp直接导出Multipatch1.选择需要导出的模型，点击“文件/导出/3D模型”。2.在指定导出模型的保存路径时，需选择的文件类型为“ESRIMultiPatch(*.mdb)”3.单击导出后，系统将弹出导出高级选项该对话框中主要有三个重要选项，介绍如下:?“StoreSketchUpDatainFeature”:将SketchUp模型，对应的存储于Multipatch模型要素中。?“UseSelectedItemsOnly”:仅导出及转换被选中的模型。?“Create”:创建PGDB(.mdb)。4.单击“Create”，系统将弹出提示对话框，提示用户创建Multipatch图层(FeatureClass)，此时，我们可以看到，原始数据的空间参考确实带入到了SketchUp环境中，并且在整个过程中将一...
