HA海信滚筒洗衣机生产过程常见故障的分析及解决办法100818VIP免费

HA海信滚筒洗衣机生产过程常见故障的分析及解决办法100818_第1页
1/24
HA海信滚筒洗衣机生产过程常见故障的分析及解决办法100818_第2页
2/24
HA海信滚筒洗衣机生产过程常见故障的分析及解决办法100818_第3页
3/24

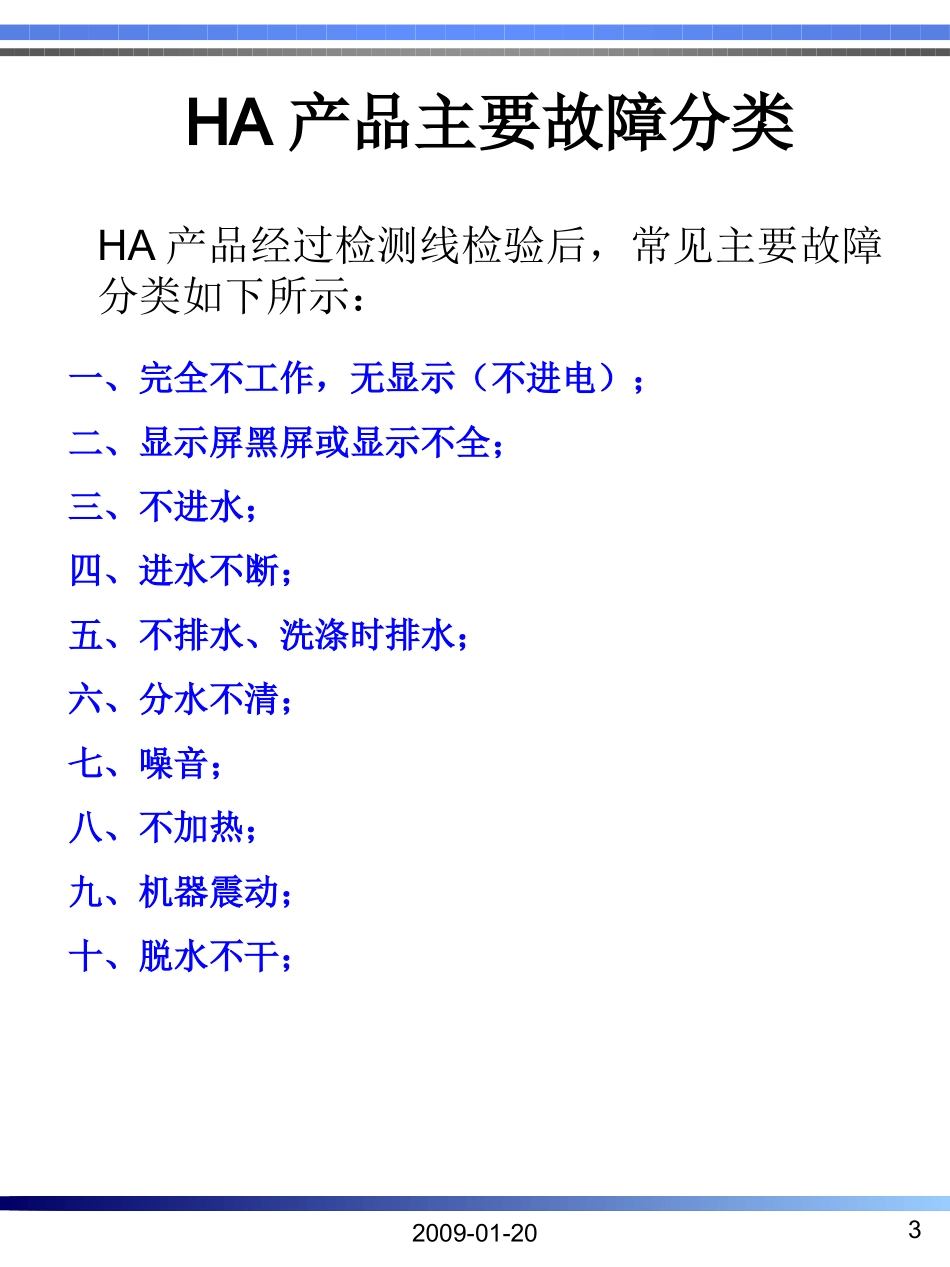

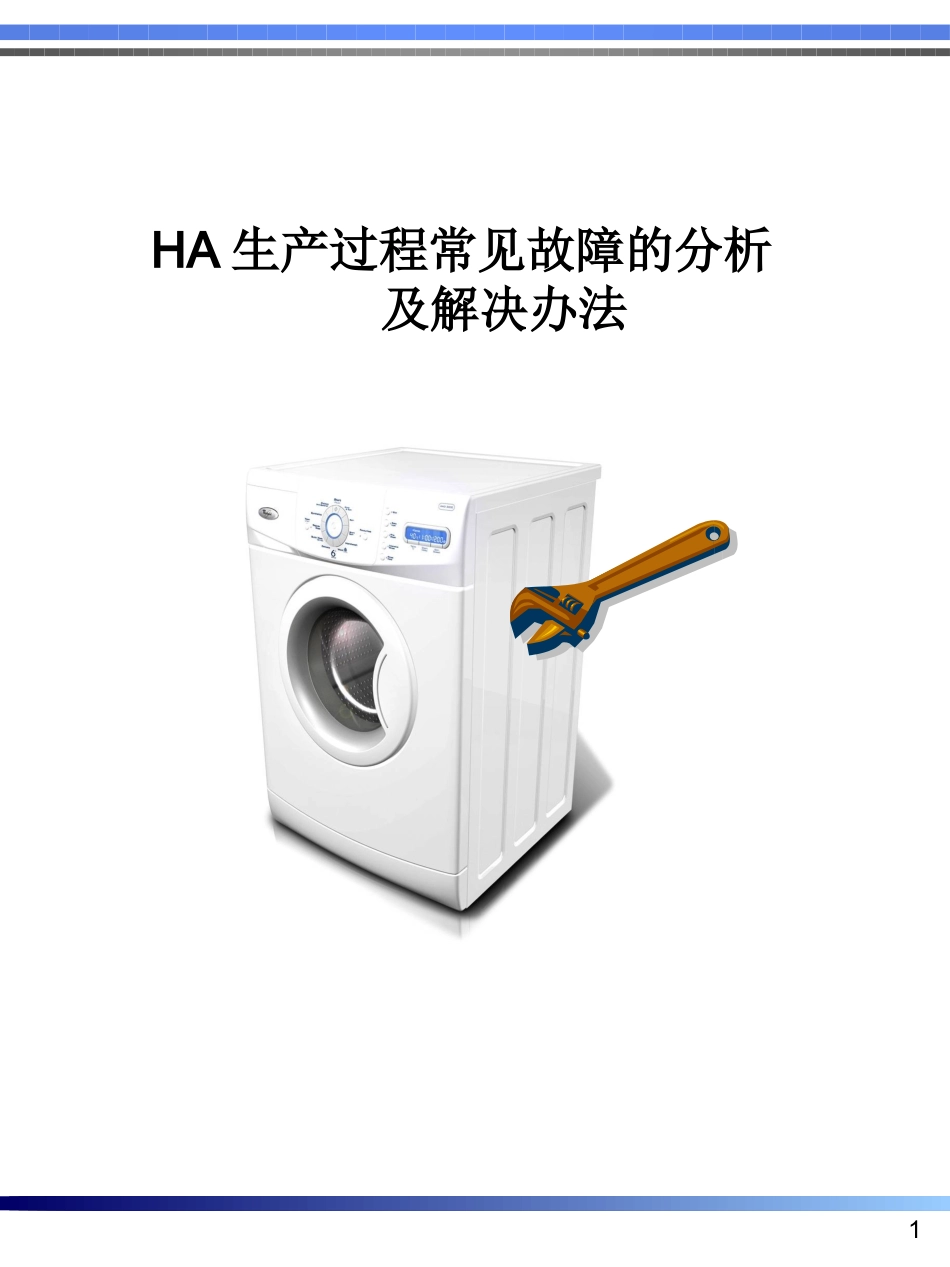

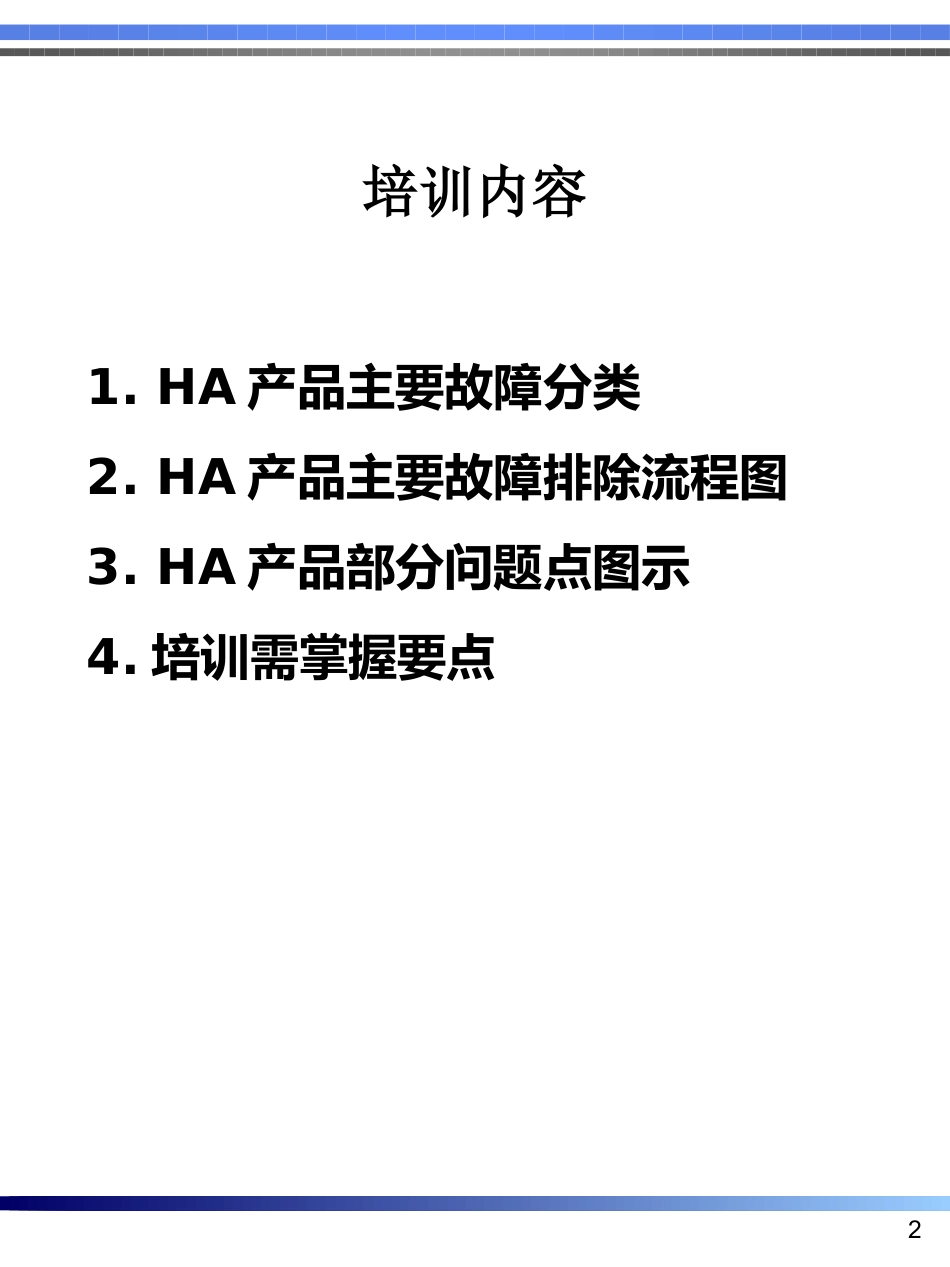

1HA生产过程常见故障的分析及解决办法21.HA产品主要故障分类2.HA产品主要故障排除流程图3.HA产品部分问题点图示4.培训需掌握要点培训内容2009-01-203HA产品主要故障分类HA产品经过检测线检验后,常见主要故障分类如下所示:一、完全不工作,无显示(不进电);二、显示屏黑屏或显示不全;三、不进水;四、进水不断;五、不排水、洗涤时排水;六、分水不清;七、噪音;八、不加热;九、机器震动;十、脱水不干;2009-01-204HA产品主要故障排除流程图一、完全不工作、不显示;检查滤波器插线松脱程控器故障是否是否否是检查程控器、电机插线是否松脱更换程控器是否正常工作重新插线程控器、电机重新插线更换线束更换电机是否正常工作电机故障是否5HA产品主要故障排除流程图二、显示屏黑屏或显示不全;关机后重新通电显示屏故障是否是否否是显示屏插线是否松动更换显示屏外界电磁干扰重新插线更换显示屏线束更换程控器程控器故障是否6三、不进水HA产品主要故障排除流程图否检查进水阀线束是否松脱检查程控器线束是否松脱检查程控器插线是否正确更换程控器进水阀重新插线程控器重新插线重新插线是否是否是更换进水阀,是否正常工作进水阀故障是否7HA产品主要故障排除流程图四、进水不断否检查水位开关线束插线是否松脱检查导气管是否未安装到位或者是否磨损漏气检查空气盒内是否有水更换程控器重新插线安装/更换导气管更换空气盒组件是否是否是更换水位开关,是否正常工作水位开关故障是否8HA产品主要故障排除流程图五、不排水或排水不断否检查线束插线是否松脱更换排水泵,是否正常工作更换程控器按正确方法进行插线排水泵故障是否是否检查是否存在虹吸更换程控器重新放置排水管是9HA产品主要故障排除流程图六、分水不清是检查进水阀工作是否正确检查连接管装配是否正确更换进水阀按照正确的方式装配连接管否是否检查皂盒組件是否有虹吸管更换皂盒組件安裝虹吸管否是检查电磁阀网及软管是否堵塞安裝虹吸管否检查水压是否正常通知用户检查否10HA产品主要故障排除流程图七、噪音否是否带轮异声是否电机异声更换带轮更换电机是否是更换外桶后盖是否减震器松动或生锈调整减震器是是否排水管敲击箱体调整减震器是11HA产品主要故障排除流程图八、不加热否检查加热管线束和程控器线束插线是否松动更换加热管,是否工作正常线束重新插线加热管故障是否是更换程控器,是否工作正常程控器故障是否更换线束12HA产品主要故障排除流程图九、震动太大是检查配重块是否紧固检查减震器安装是否正确紧固配重块组件重新安装减震器组件否是否检查吊簧组件安装是否正确重新安装吊簧组件否是更换内外桶组件重新放置桶内衣物运行衣物偏心大导致否底角是否调平调平底角否13HA产品主要故障排除流程图十、脱水不干是皮带是否脱落衣物是否不平衡更换皮带调整衣物重新甩干否是否空桶检查是否甩干检查电机及程控器插线否是更换程控器是否选择了防皱功能按启动键否14HA产品部分问题点图示一、滤波器插线√×线束未插线,洗衣机不工作15HA产品部分问题点图示二、程控器插线插线未插到底,导致机器不工作×√16HA产品部分问题点图示三、导气管×导气管未安装,导致进水不断√17HA产品部分问题点图示四、排水泵插线×√排水泵线束未插到底,导致不排水18HA产品部分问题点图示五、电机插线×√电机线束未插到底,导致机器不工作19HA产品部分问题点图示六、吊簧组件×吊簧组件安装孔错误,导致机器在工作过程中震动过大√20HA产品部分问题点图示七、减震器组件装配×√未安装减震器固定块,导致机器在工作过程中震动过大21HA产品部分问题点图示八、皂盒组件×√皂盒组件无虹吸管,导致分水不清22HA产品部分问题点图示九、电磁阀软管Compact机电磁阀软管开裂导致进水不断或者漏水。23HA产品部分问题点图示十、皮带安装Compact系列产品在甩干时如出现皮带脱落会导致洗衣机不脱水故障。24•熟悉HA产品典型故障类型及解决路经•能够根据所学知识排除故障•能够将知识进行传授培训需掌握要点:
