C00-M03-A04计测器规格书 标准器 块规VIP免费

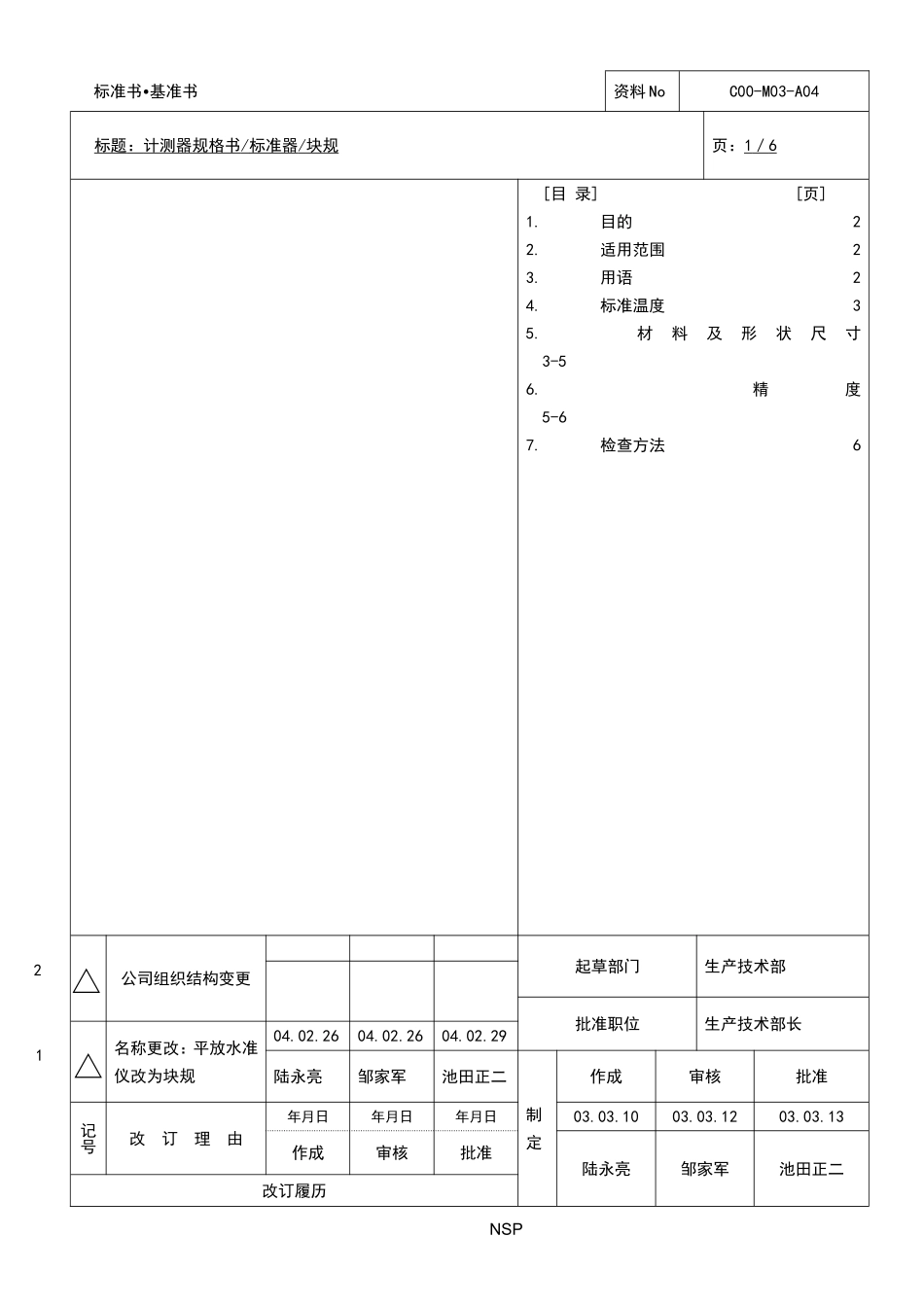

C00-M03-A04计测器规格书 标准器 块规_第1页
1/6

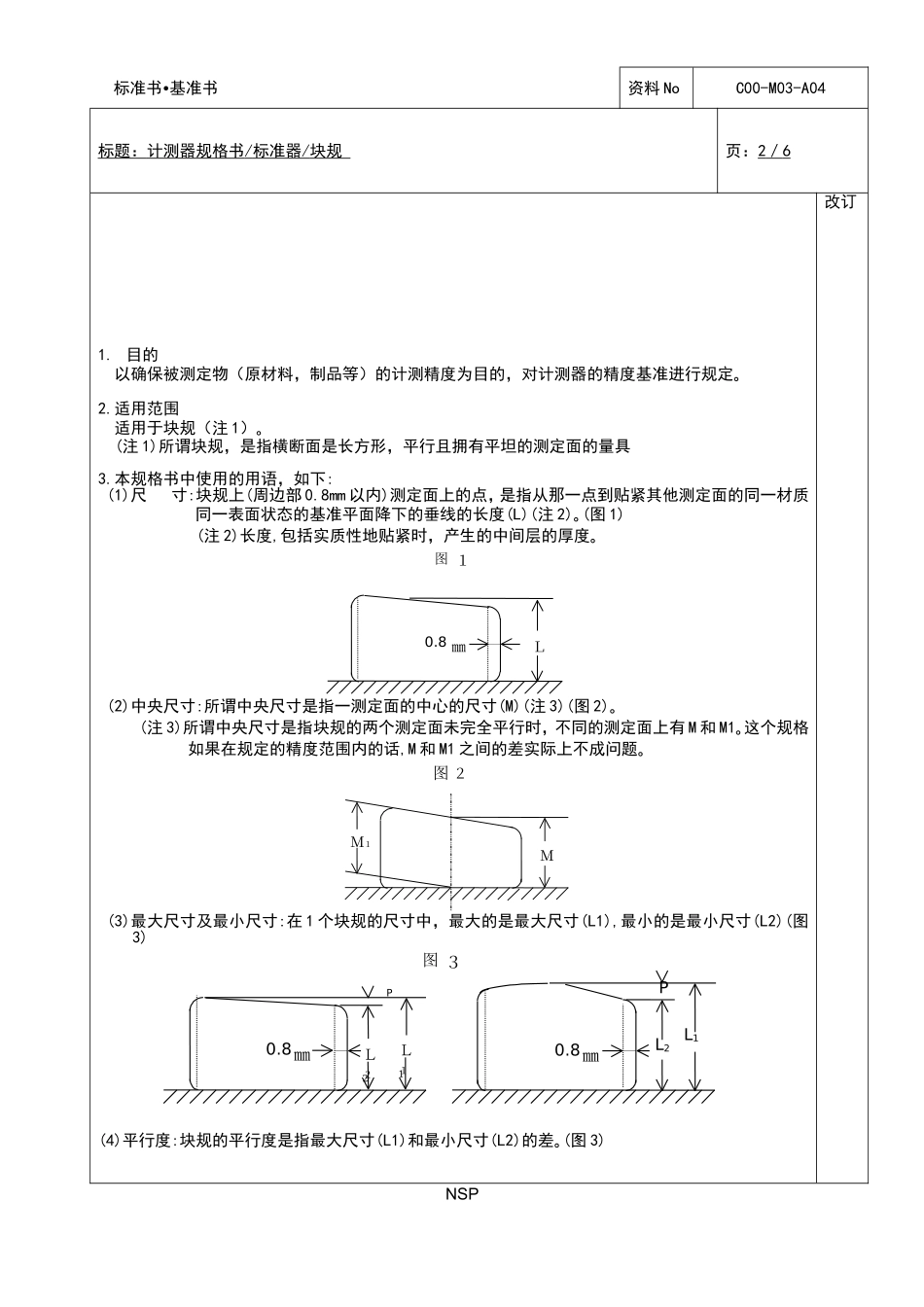

C00-M03-A04计测器规格书 标准器 块规_第2页
2/6

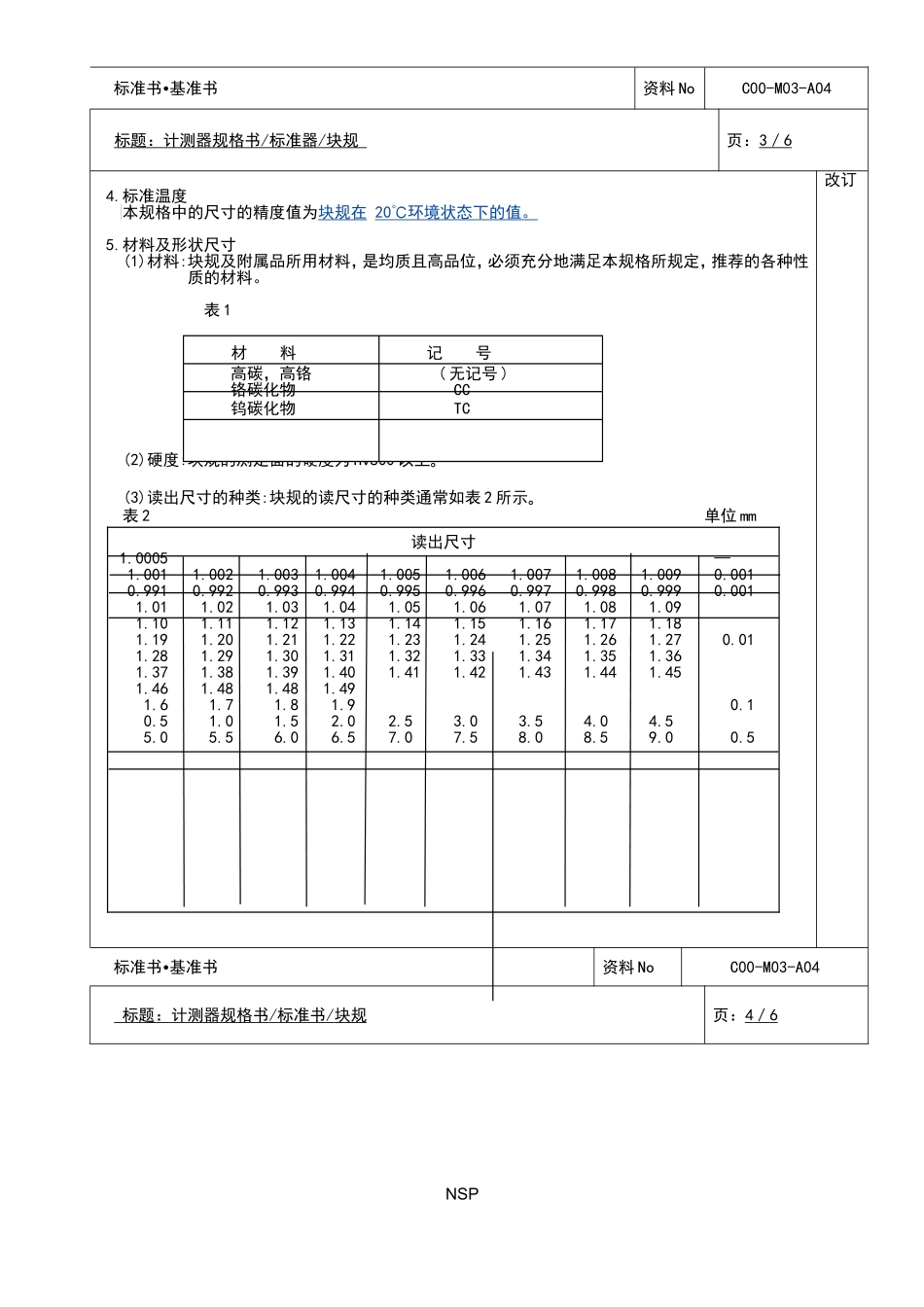

C00-M03-A04计测器规格书 标准器 块规_第3页
3/6
标准书•基准书资料NoC00-M03-A04标题:计测器规格书/标准器/块规页:1/6[目录][页]1.目的22.适用范围23.用语24.标准温度35.材料及形状尺寸3-56.精度5-67.检查方法6公司组织结构变更起草部门生产技术部批准职位生产技术部长名称更改:平放水准仪改为块规04.02.2604.02.2604.02.29陆永亮邹家军池田正二制定作成审核批准记号改订理由年月日年月日年月日03.03.1003.03.1203.03.13作成审核批准陆永亮邹家军池田正二改订履历NSP21标准书•基准书资料NoC00-M03-A04标题:计测器规格书/标准器/块规页:2/61.目的以确保被测定物(原材料,制品等)的计测精度为目的,对计测器的精度基准进行规定。2.适用范围适用于块规(注1)。(注1)所谓块规,是指横断面是长方形,平行且拥有平坦的测定面的量具3.本规格书中使用的用语,如下:(1)尺寸:块规上(周边部0.8mm以内)测定面上的点,是指从那一点到贴紧其他测定面的同一材质同一表面状态的基准平面降下的垂线的长度(L)(注2)。(图1)(注2)长度,包括实质性地贴紧时,产生的中间层的厚度。(2)中央尺寸:所谓中央尺寸是指一测定面的中心的尺寸(M)(注3)(图2)。(注3)所谓中央尺寸是指块规的两个测定面未完全平行时,不同的测定面上有M和M1。这个规格如果在规定的精度范围内的话,M和M1之间的差实际上不成问题。(3)最大尺寸及最小尺寸:在1个块规的尺寸中,最大的是最大尺寸(L1),最小的是最小尺寸(L2)(图3)(4)平行度:块规的平行度是指最大尺寸(L1)和最小尺寸(L2)的差。(图3)改订NSP图1L0.8㎜图2M1M图3PPL11L1L22L20.8㎜0.8㎜标准书•基准书资料NoC00-M03-A04标题:计测器规格书/标准器/块规页:3/64.标准温度本规格中的尺寸的精度值为块规在20℃环境状态下的值。5.材料及形状尺寸(1)材料:块规及附属品所用材料,是均质且高品位,必须充分地满足本规格所规定,推荐的各种性质的材料。表1(2)硬度:块规的测定面的硬度为Hv800以上。(3)读出尺寸的种类:块规的读尺寸的种类通常如表2所示。表2单位mm改订标准书•基准书资料NoC00-M03-A04标题:计测器规格书/标准书/块规页:4/6NSP读出尺寸1.0005—1.0011.0021.0031.0041.0051.0061.0071.0081.0090.0010.9910.9920.9930.9940.9950.9960.9970.9980.9990.0011.011.021.031.041.051.061.071.081.091.101.111.121.131.141.151.161.171.181.191.201.211.221.231.241.251.261.270.011.281.291.301.311.321.331.341.351.361.371.381.391.401.411.421.431.441.451.461.481.481.491.61.71.81.90.10.51.01.52.02.53.03.54.04.55.05.56.06.57.07.58.08.59.00.5材料记号高碳,高铬(无记号)铬碳化物CC钨碳化物TC备注:保护块规的读出尺寸通常是1mm和2mm.(4)断面尺寸:块规的断面尺寸如表-3所示.表3单位mm(5)倾倒:对于块规的测定面的侧面倾倒许可值如表4所示.另外,宽幅在9mm的侧面,其他的侧面的倾倒不能超过90μm.单位μ改订标准书•基准书资料NoC00-M03-A04标题:计测器规格书/标准器/块规页:5/6NSP9.510.010.511.011.512.012.513.013.50.514.014.515.015.516.016.517.017.518.018.519.019.520.020.521.021.522.022.523.023.524.024.525.030405060708090107510012515017520025250—3004005006007008009001000100750—读尺寸断面尺寸10.1以下300-0.3×9-0.05–0.2超过10.1350-0.3×9-0.05-0.26.精度(1)贴紧(2)尺寸的精度:平放水准(包括保护平放水准)的精度的等级是00,0,1,及2的4个等级,对于各个等级的尺寸允许差(实际测量尺寸与读出尺寸的差)及平行度的允许差不能超过表5的值。表5单位μm(注)()读出尺寸的0.5mm,包含在这个尺寸区分。改订标准书・基准书资料NoC00-M03-A04标题:计测器规格书/标准器/块规页:6/6NSP读出尺寸(mm)倾倒的许可值超过以下10.12550256070601501001504001404001000180读出尺寸(mm)4等3等2等1等超过以下尺寸的平行度尺寸的平行度尺寸的平行度尺寸的平行度允许差(±)允许值许差(±)允许值允许差(±)允许值允许差(±)允许值0.5()100.060.050.120.100.200.160.450.3010250.070.050.140.100.300.160.600.3025500.100.060.200.100.400.180.800.3050750.120.060.250.120.500.181.000.3575100...
