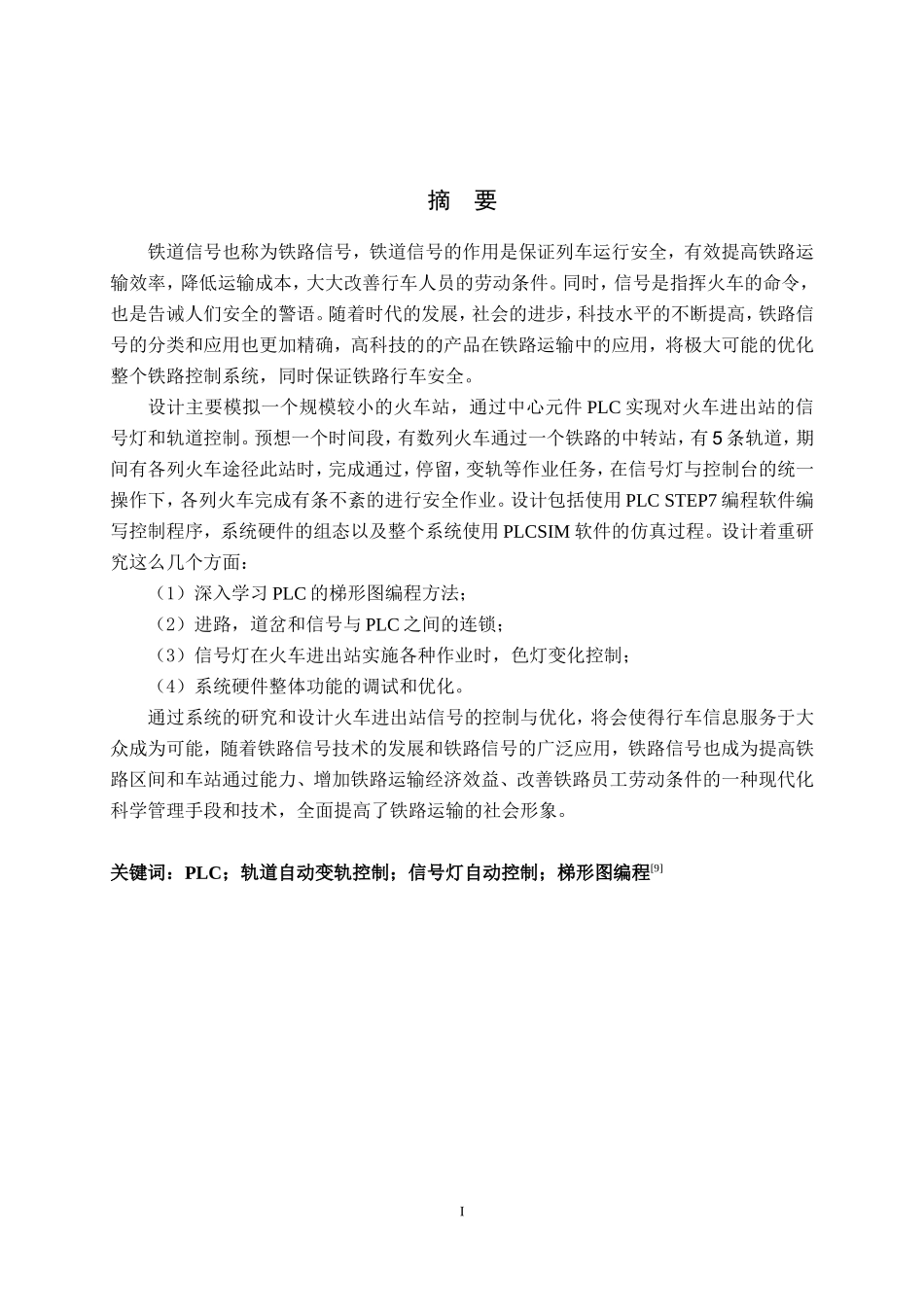

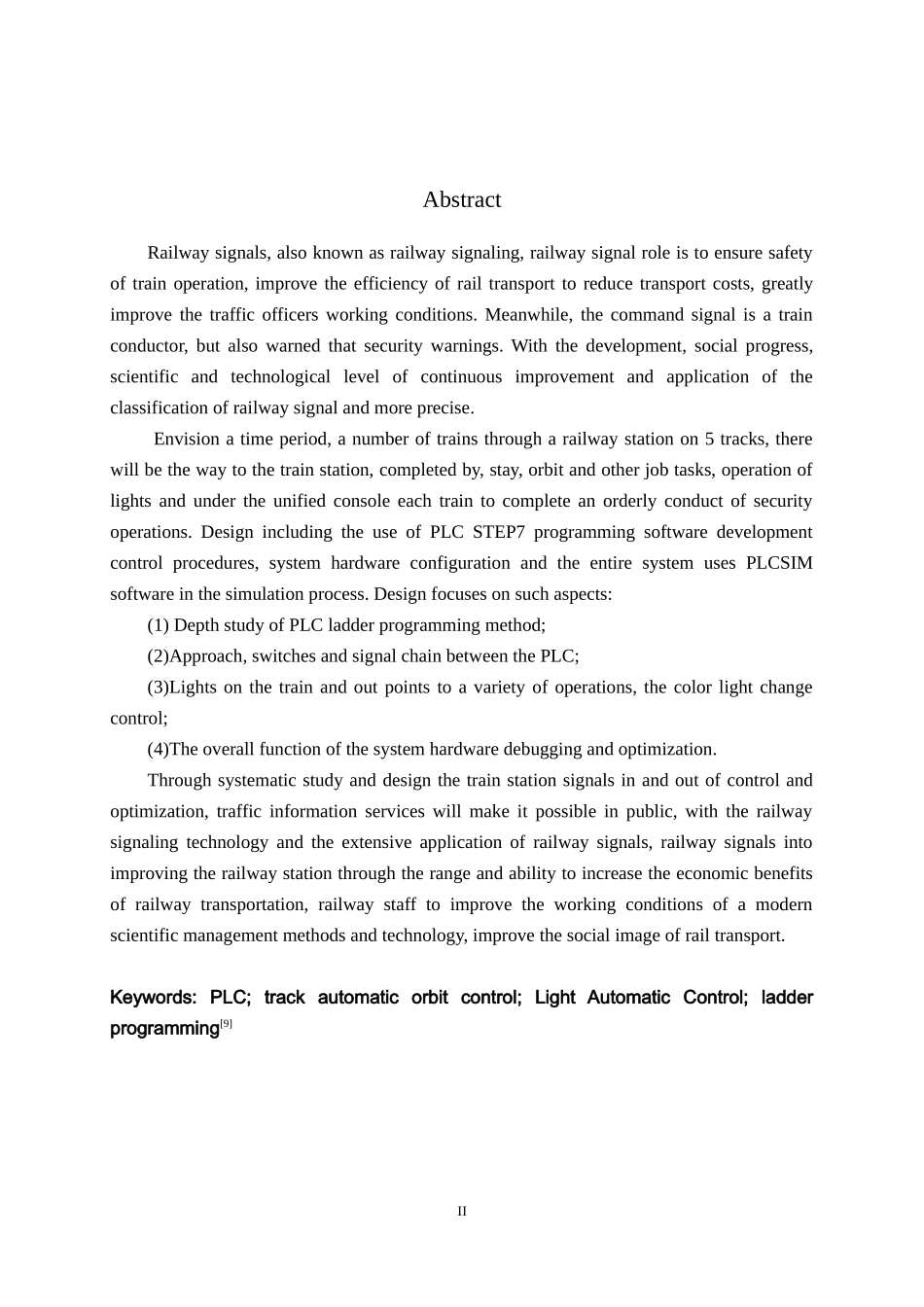

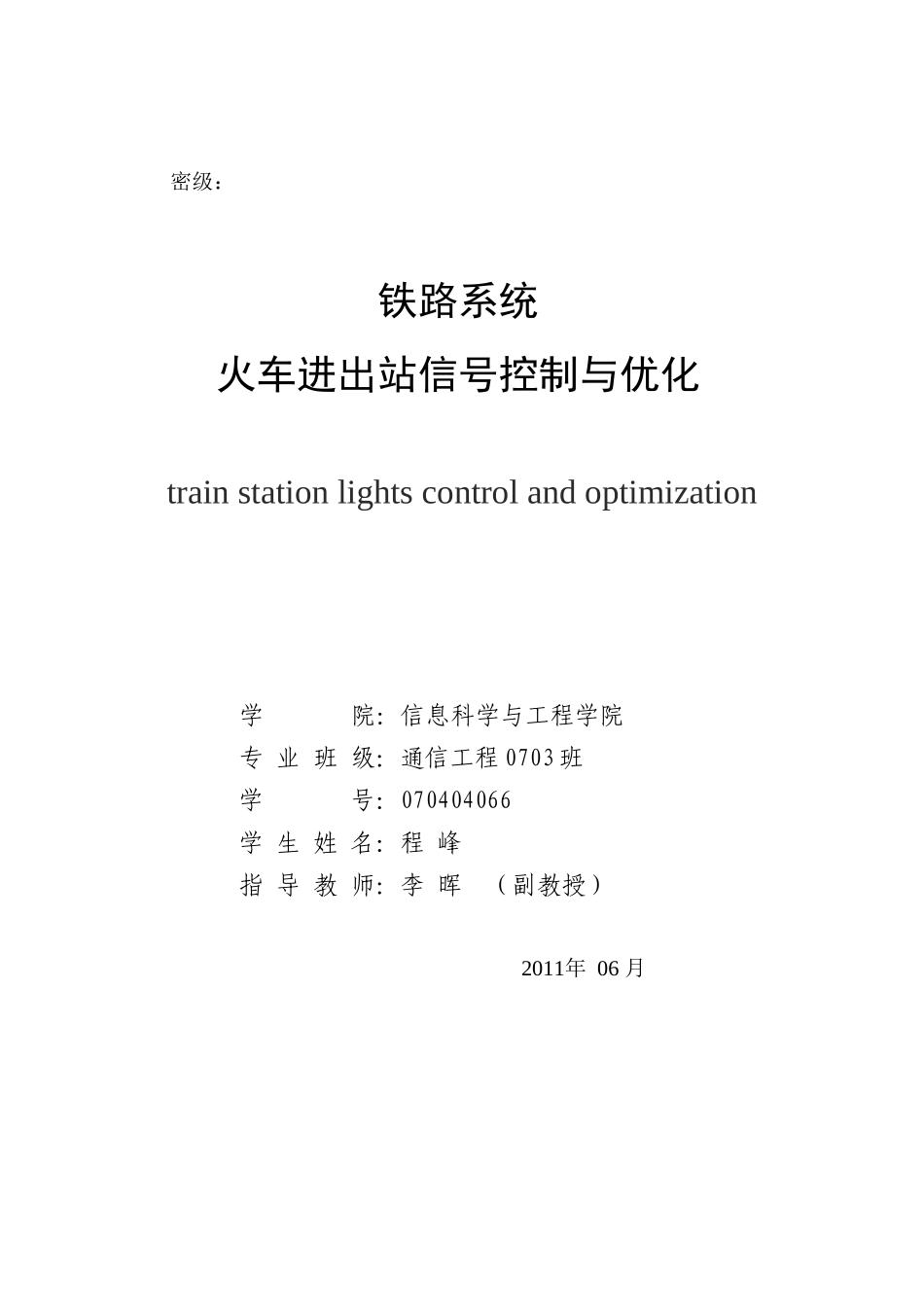

密级：铁路系统火车进出站信号控制与优化trainstationlightscontrolandoptimization学院：信息科学与工程学院专业班级：通信工程0703班学号：070404066学生姓名：程峰指导教师：李晖（副教授）2011年06月摘要铁道信号也称为铁路信号，铁道信号的作用是保证列车运行安全，有效提高铁路运输效率，降低运输成本，大大改善行车人员的劳动条件。同时，信号是指挥火车的命令，也是告诫人们安全的警语。随着时代的发展，社会的进步，科技水平的不断提高，铁路信号的分类和应用也更加精确，高科技的的产品在铁路运输中的应用，将极大可能的优化整个铁路控制系统，同时保证铁路行车安全。设计主要模拟一个规模较小的火车站，通过中心元件PLC实现对火车进出站的信号灯和轨道控制。预想一个时间段，有数列火车通过一个铁路的中转站，有5条轨道，期间有各列火车途径此站时，完成通过，停留，变轨等作业任务，在信号灯与控制台的统一操作下，各列火车完成有条不紊的进行安全作业。设计包括使用PLCSTEP7编程软件编写控制程序，系统硬件的组态以及整个系统使用PLCSIM软件的仿真过程。设计着重研究这么几个方面：（1）深入学习PLC的梯形图编程方法；（2）进路，道岔和信号与PLC之间的连锁；（3）信号灯在火车进出站实施各种作业时，色灯变化控制；（4）系统硬件整体功能的调试和优化。通过系统的研究和设计火车进出站信号的控制与优化，将会使得行车信息服务于大众成为可能，随着铁路信号技术的发展和铁路信号的广泛应用，铁路信号也成为提高铁路区间和车站通过能力、增加铁路运输经济效益、改善铁路员工劳动条件的一种现代化科学管理手段和技术，全面提高了铁路运输的社会形象。关键词：PLC；轨道自动变轨控制；信号灯自动控制；梯形图编程[9]IAbstractRailwaysignals,alsoknownasrailwaysignaling,railwaysignalroleistoensuresafetyoftrainoperation,improvetheefficiencyofrailtransporttoreducetransportcosts,greatlyimprovethetrafficofficersworkingconditions.Meanwhile,thecommandsignalisatrainconductor,butalsowarnedthatsecuritywarnings.Withthedevelopment,socialprogress,scientificandtechnologicallevelofcontinuousimprovementandapplicationoftheclassificationofrailwaysignalandmoreprecise.Envisionatimeperiod,anumberoftrainsthrougharailwaystationon5tracks,therewillbethewaytothetrainstation,completedby,stay,orbitandotherjobtasks,operationoflightsandundertheunifiedconsoleeachtraintocompleteanorderlyconductofsecurityoperations.DesignincludingtheuseofPLCSTEP7programmingsoftwaredevelopmentcontrolprocedures,systemhardwareconfigurationandtheentiresystemusesPLCSIMsoftwareinthesimulationprocess.Designfocusesonsuchaspects:(1)DepthstudyofPLCladderprogrammingmethod;(2)Approach,switchesandsignalchainbetweenthePLC;(3)Lightsonthetrainandoutpointstoavarietyofoperations,thecolorlightchangecontrol;(4)Theoverallfunctionofthesystemhardwaredebuggingandoptimization.Throughsystematicstudyanddesignthetrainstationsignalsinandoutofcontrolandoptimization,trafficinformationserviceswillmakeitpossibleinpublic,withtherailwaysignalingtechnologyandtheextensiveapplicationofrailwaysignals,railwaysignalsintoimprovingtherailwaystationthroughtherangeandabilitytoincreasetheeconomicbenefitsofrailwaytransportation,railwaystafftoimprovetheworkingconditionsofamodernscientificmanagementmethodsandtechnology,improvethesocialimageofrailtransport.Keywords:PLC;trackautomaticorbitcontrol;LightAutomaticControl;ladderprogramming[9]II目录摘要............................................................................................................................IAbstract......................................................................................................................
