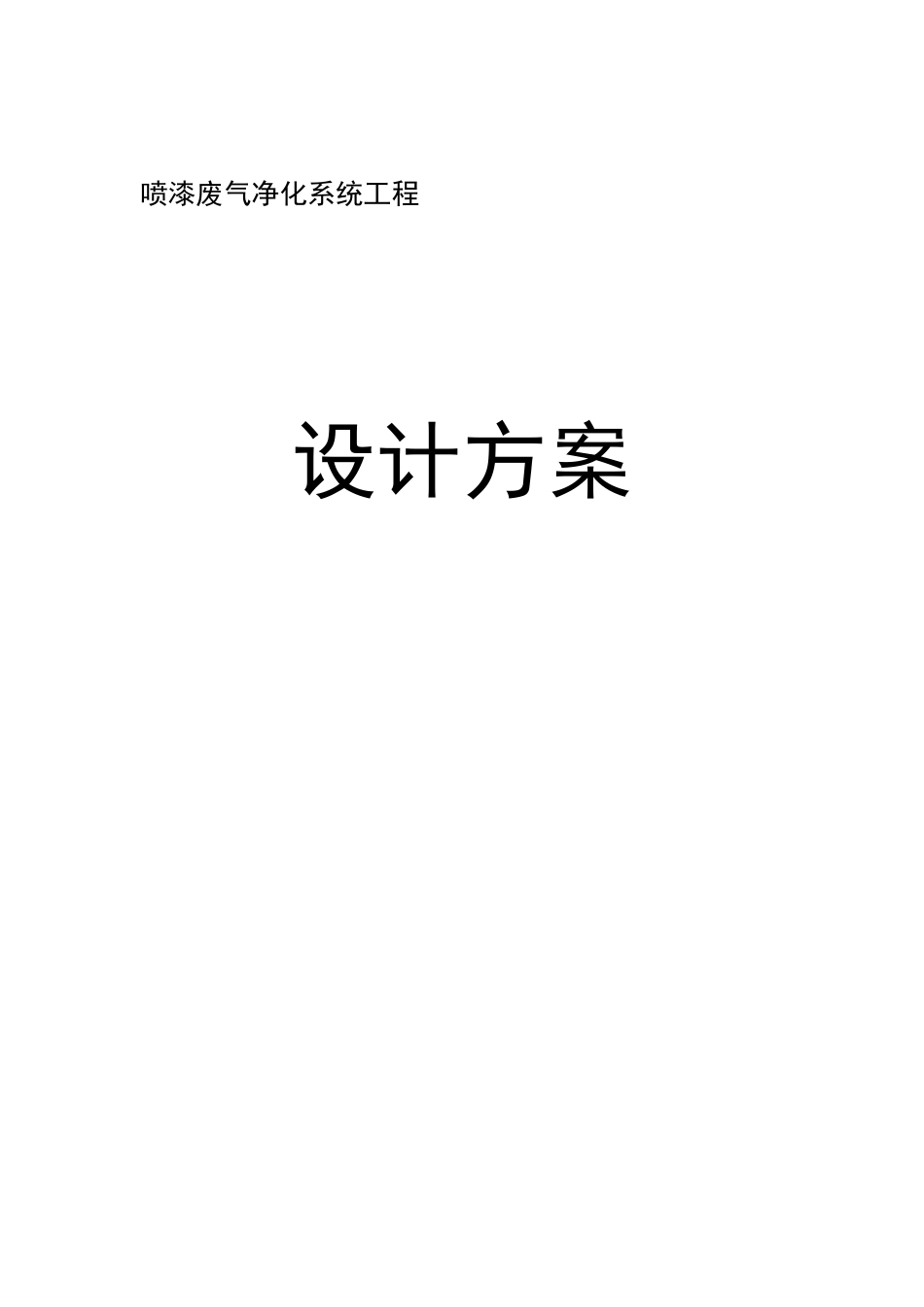

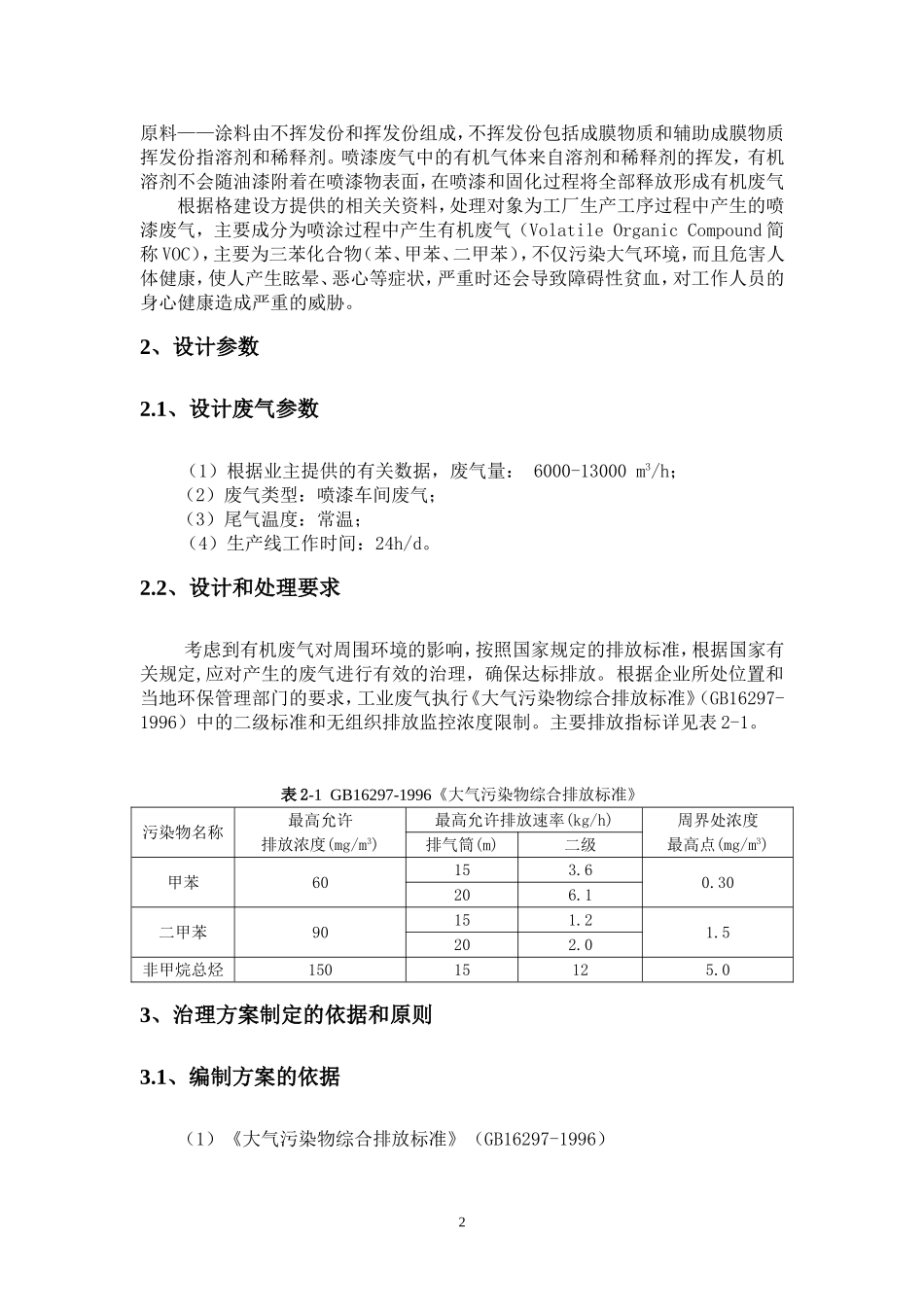

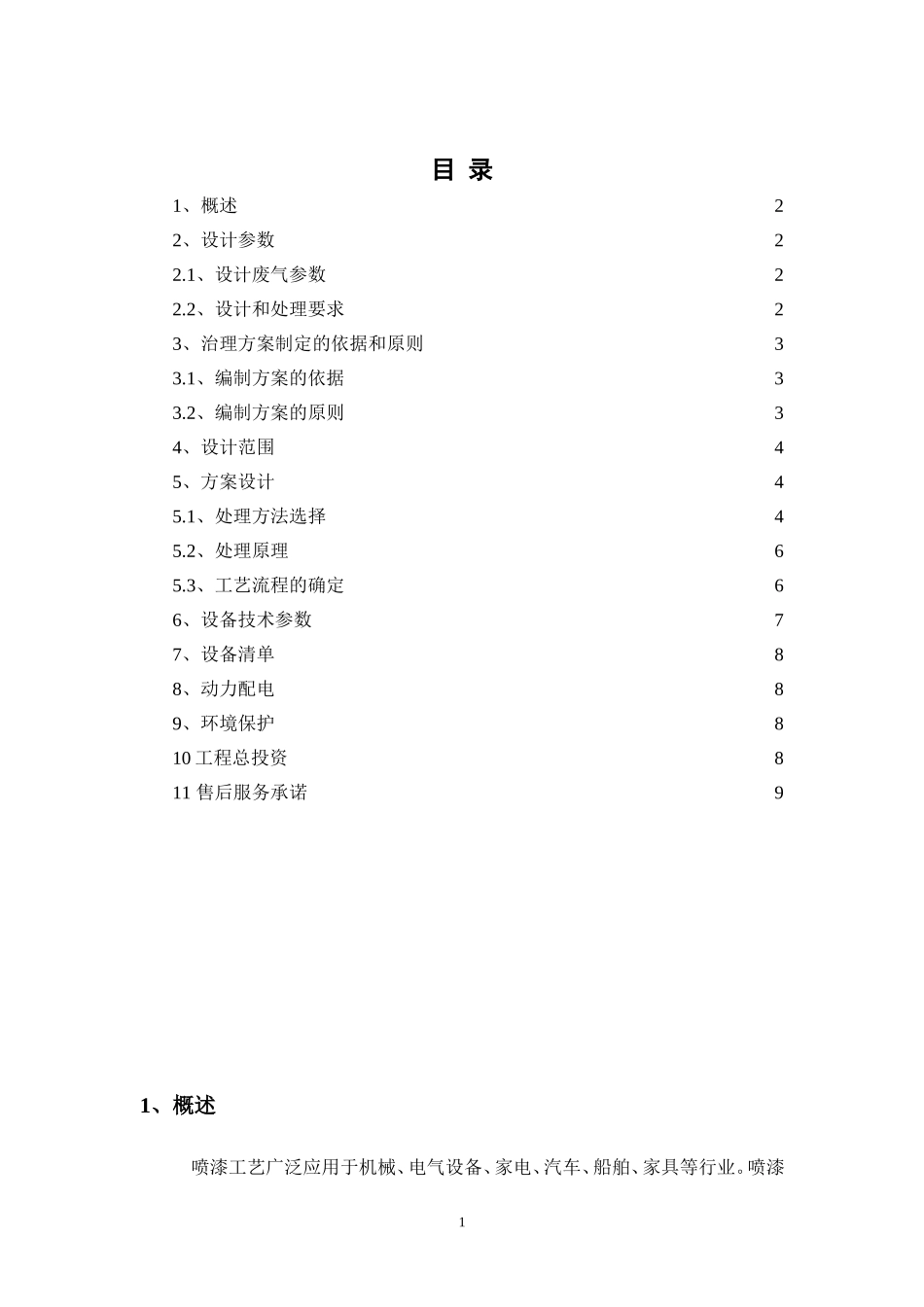

喷漆废气净化系统工程设计方案目录1、概述22、设计参数22.1、设计废气参数22.2、设计和处理要求23、治理方案制定的依据和原则33.1、编制方案的依据33.2、编制方案的原则34、设计范围45、方案设计45.1、处理方法选择45.2、处理原理65.3、工艺流程的确定66、设备技术参数77、设备清单88、动力配电89、环境保护810工程总投资811售后服务承诺91、概述喷漆工艺广泛应用于机械、电气设备、家电、汽车、船舶、家具等行业。喷漆1原料——涂料由不挥发份和挥发份组成，不挥发份包括成膜物质和辅助成膜物质挥发份指溶剂和稀释剂。喷漆废气中的有机气体来自溶剂和稀释剂的挥发，有机溶剂不会随油漆附着在喷漆物表面，在喷漆和固化过程将全部释放形成有机废气根据格建设方提供的相关关资料，处理对象为工厂生产工序过程中产生的喷漆废气，主要成分为喷涂过程中产生有机废气（VolatileOrganicCompound简称VOC），主要为三苯化合物（苯、甲苯、二甲苯），不仅污染大气环境，而且危害人体健康，使人产生眩晕、恶心等症状，严重时还会导致障碍性贫血，对工作人员的身心健康造成严重的威胁。2、设计参数2.1、设计废气参数（1）根据业主提供的有关数据，废气量：6000-13000m3/h；（2）废气类型：喷漆车间废气；（3）尾气温度：常温；（4）生产线工作时间：24h/d。2.2、设计和处理要求考虑到有机废气对周围环境的影响，按照国家规定的排放标准，根据国家有关规定,应对产生的废气进行有效的治理，确保达标排放。根据企业所处位置和当地环保管理部门的要求，工业废气执行《大气污染物综合排放标准》（GB16297-1996）中的二级标准和无组织排放监控浓度限制。主要排放指标详见表2-1。表2-1GB16297-1996《大气污染物综合排放标准》污染物名称最高允许排放浓度(mg/m3)最高允许排放速率(kg/h)周界处浓度最高点(mg/m3)排气筒(m)二级甲苯60153.60.30206.1二甲苯90151.21.5202.0非甲烷总烃15015125.03、治理方案制定的依据和原则3.1、编制方案的依据（1）《大气污染物综合排放标准》（GB16297-1996）2（2）《中华人民共和国恶臭污染物排放标准》（GB14554-93）（3）《环境空气质量标准》（GB3095-1996）（4）《工业企业厂界噪声标准》（GB12348-96）；（5）《工业企业设计卫生标准》（GBZ1-2002）；(6）《工业与民用供电系统设计规范》（GBJ52-83）（7）《低压配电装置及线路设计规范》（GBJ54-83）（8）《工业与民用通用设备电力装置设计规范》（GBJ55-83）（9）《建筑防雷设计规范》（GBJ57-83）（10）《工业与民用电力装置接地设计规范》（GBJ65-83）（11）有关的设计规范及设计手册（12）建设单位提供的相关原始资料3.2、编制方案的原则（1）确保设备选型合理，系统运行节能、高效，占地面积少；（2）无须外加辅助能源(如蒸汽、压缩空气)和设备(冷却水塔),无二次污染产生;（3）设备运行自动化程度高，易于操作管理；（4）系统运行安全、稳定、可靠，维护简单，使用寿命长；（5）管道上合理布置冷凝液收集系统（6）吸收系统采用防静电设计（7）风机前设可爆气体检测仪（进锅炉的处理系统）（8）根据实际情况，提供优化设计方案。4、设计范围有机废气净化装置进口到有机废气净化装置出口、设备间连接管道、有机废气收集管道、风门、止回阀、风机以及电气控制部分。35、方案设计5.1、处理方法选择目前对于气态有机物污染物种类繁多，采用的治理的方法也有多种，针对含“三苯”有机废气的常用处理方法为水喷淋法、活性炭吸附法、催化燃烧法以及生物处理法等。（1）水喷淋法。水喷淋工艺在大气污染处理上有着广泛的应用，在喷涂工序中也得到使用，例如水帘柜就是一例，其原理是通过将水喷洒废气，将废气中的水溶性或大颗粒成分沉降下来，达到污染物与洁净气体分离的目的。其优点是水资源易得，但同时产生废水，需要进行处理，以降低水资源的浪费。水喷淋在处理大颗粒成分上有着相当高的效率，通常作为喷漆废气处理的预处理。（2）活性炭吸附法。利用专门的活性炭来吸附废气中的苯、甲苯、二甲苯等有机气体，当吸附一定量的废气后，吸附容量开始下降，这时需要更换活性炭或对活性炭进行再生处理。这种方法适用于处...
