MF-47 万用表安装VIP免费

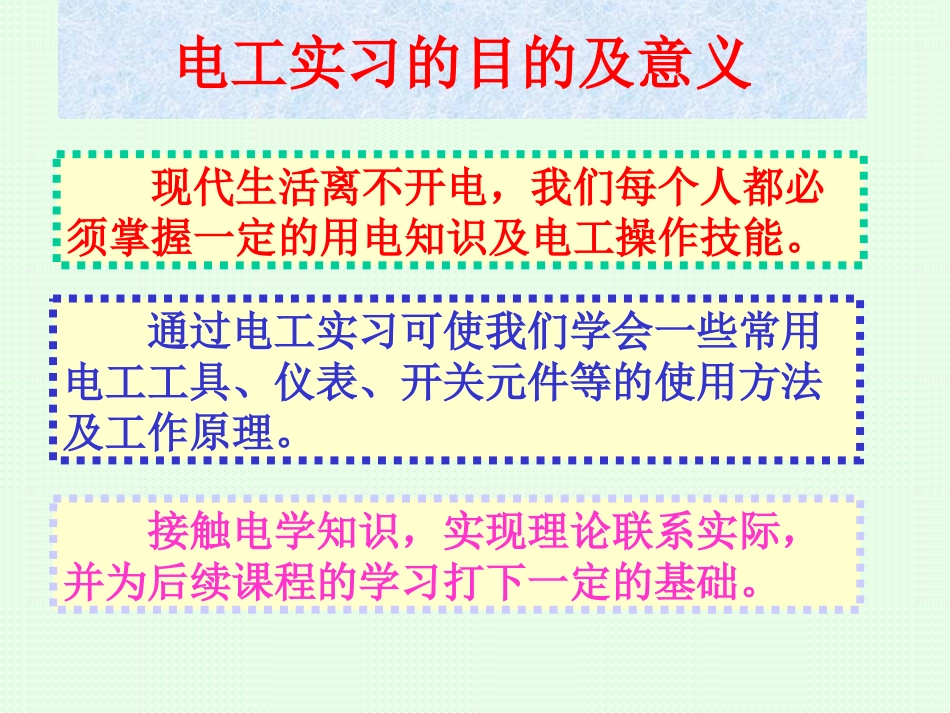

实习部电工实习的目的及意义现代生活离不开电，我们每个人都必须掌握一定的用电知识及电工操作技能。通过电工实习可使我们学会一些常用电工工具、仪表、开关元件等的使用方法及工作原理。接触电学知识，实现理论联系实际，并为后续课程的学习打下一定的基础。本课题的目的及意义锡焊技术是电工的基本操作技能之一，通过实习要求大家在初步掌握这一技术的同时，注意培养自己在工作中耐心细致，一丝不苟的工作作风。万用表是最常用的电工仪表之一，通过这次实习，我们应该在了解其基本工作原理的基础上学会安装、调试、使用，并学会排除一些常见故障。思考题11为什么电阻用色环表示阻值，黑、棕、红、绿分别代表的阻值的数字是几？2二极管、电解电容的极性如何判断3档位开关及电刷旋钮如何安装4元件焊接前要做什么准备工作，焊接的要求是什么要考的！思考题26电位器的作用是什么7如何正确使用万用表8电位器的安装步骤是什么9二极管的焊接要注意什么10如何调整、安装电池极板我怎么不知道5如何安装电刷，安装时要注意什么万用表的作用万用表是一种多功能多量程的便携式电工测量仪表(p28)可以用来测量交、直流电流、电压、电阻等参数它的英文名为AVOMeter。万用表的种类110000数字式指针式×1KΩ万用表的种类2被测物体电量与非电量数模/模数转换虚拟式指针式万用表的组成×1KΩ面板＋表头档位开关B电刷旋钮正面背面测量线路板万用表的结构简介显示部分×1KΩ机械部分电刷电气部分万用表的原理(P29)VDV~R0R2R3R1RPSAVmA+-+-ΩMF47万用表原理图注：YM1压敏蜂鸣器二极管D5、D6电容C2为MF47A专用器件47标准型不含上述材料MF47万用表的印刷电路MF47万用表功能分布图交流电压ACV直流电压DCV直流电流DCA电阻Ω47A专用电路表头公用MF47万用表电阻档工作原理安装步骤机械部件的安装调整焊接前的准备工作元器件的焊接与安装万用表故障的排除二极管、电容、电阻的认识考核要求清点材料万用表的使用第一步：清点材料请按材料清单一一对应，记清每个元件的名称与外形注意友情提醒1弹簧和钢珠要小心滚掉清点完后请将材料放回塑料袋备用。打开时请小心，不要将塑料袋撕破，以免材料丢失。清点材料时请将表箱后盖当容器，将所有的东西都放在里面。暂时不用的请放在塑料袋里。零件1压敏电阻(47专用)1可调电阻WH2电位器1电阻共28分流器零件2二极管6保险丝管12A103J涤沦电容1电解电容1＋－保险丝夹2零件3蜂鸣器一只（MF47A型专用）连接线4根＋1根表棒1付MF47线路板1块零件4面板+表头1×1KΩ档位开关旋钮A电刷旋钮正面反面零件5电位器旋钮1个晶体管插座1个后盖+提把+电池盖板(组合件)1个零件6螺钉M3×122钢珠1弹簧1零件7V形电刷标志（请贴好，防止东西掉进表头内部）档位板铭牌1块电池夹1.5V负电池夹1只1.5V正电池夹1只9V电池夹2只元件8晶体管插片6片输入插管4只第二步：二极管、电容、电阻的认识元件的大小与极性一定不能弄错注意测量二极管的极性Ω×1KΩ×1K二极管极性判断2R0+-R1RPESA+-相当于电池正极相当于电池负极区分电解电容器的极性+长-短根据正接时漏电流小（阻值大），反接时漏电流大来判断。－+＋－色环标志±10%10－2银±5%10－1金999白105104103102101100倍率888灰±0.1%777紫±0.25%666兰±0.5%555绿444黄333橙±2%222红±1%111棕000黑误差IIIIII颜色色环认识的小窍门•从上页幻灯片可知，金色和银色只能是乘数和允许误差，一定放在右边。•表示允许误差的色环比别的色环稍宽，离别的色环稍远。•我们用的电阻大都允许误差是±1%的，用棕色色环表示，因此棕色一般都在最右边。第三步：焊接前的准备工作去氧化层焊接练习元件弯制元件插放元件测量元件读数现在开始焊了，要注意安全哦清除元件表面的氧化层左手捏住电阻或其他元件的本体，右手用锯条轻刮元件脚的表面，左手慢慢地转动，直到表面氧化层全部去除。元件脚的弯制成形1直接从元件根部，将元件脚弯制成形错用镊子夹住元件根部，将元件脚弯制成形yes镊子大约1-2mm元件脚的弯制成形2根据印刷电路孔距而定大约8mm别太短引脚的弯曲用手捏住起子与引脚的交点，将引脚沿起子弯成圆形D3D4引却的弯曲4镊子元件脚的弯制成形4这些特别...
