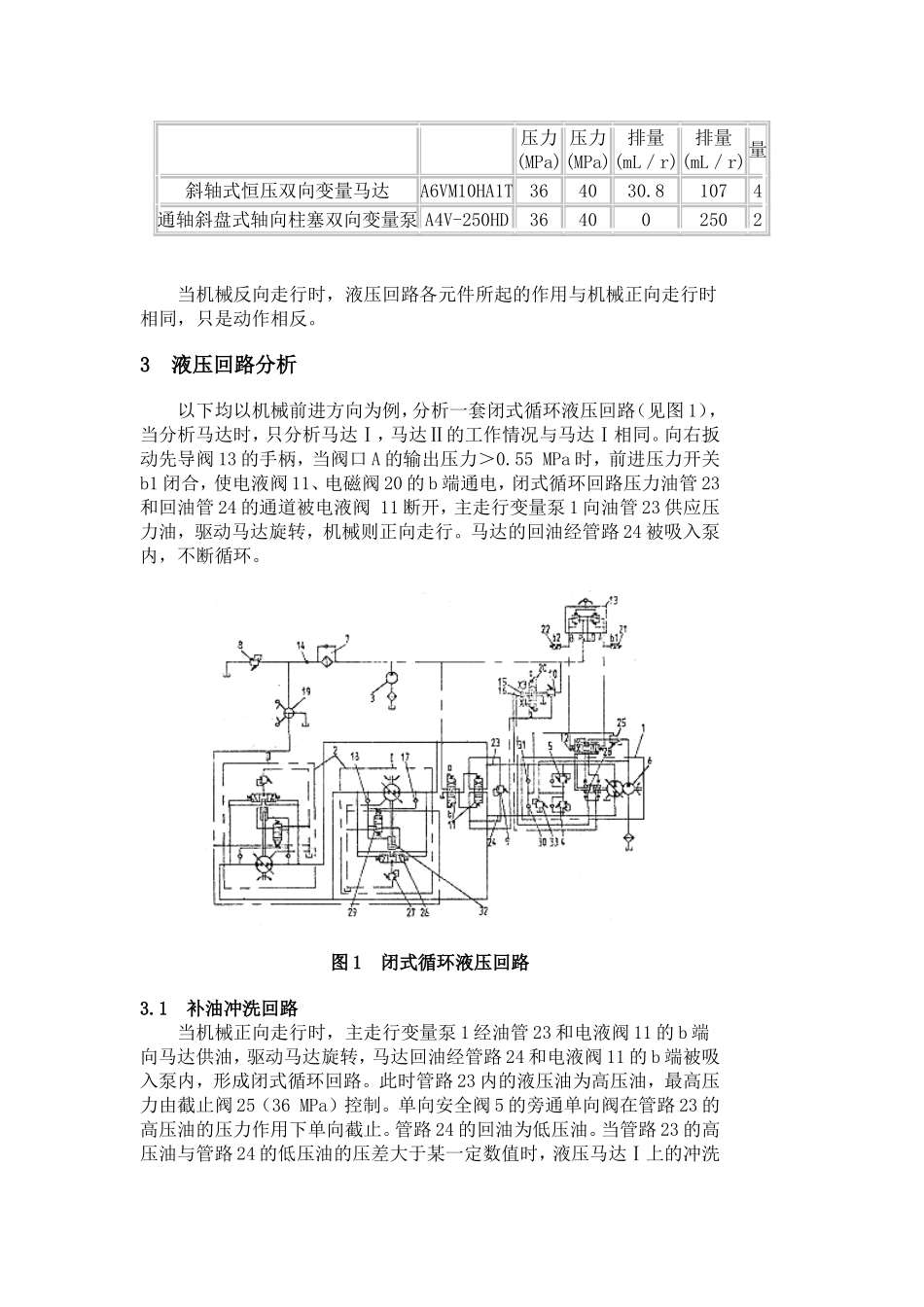

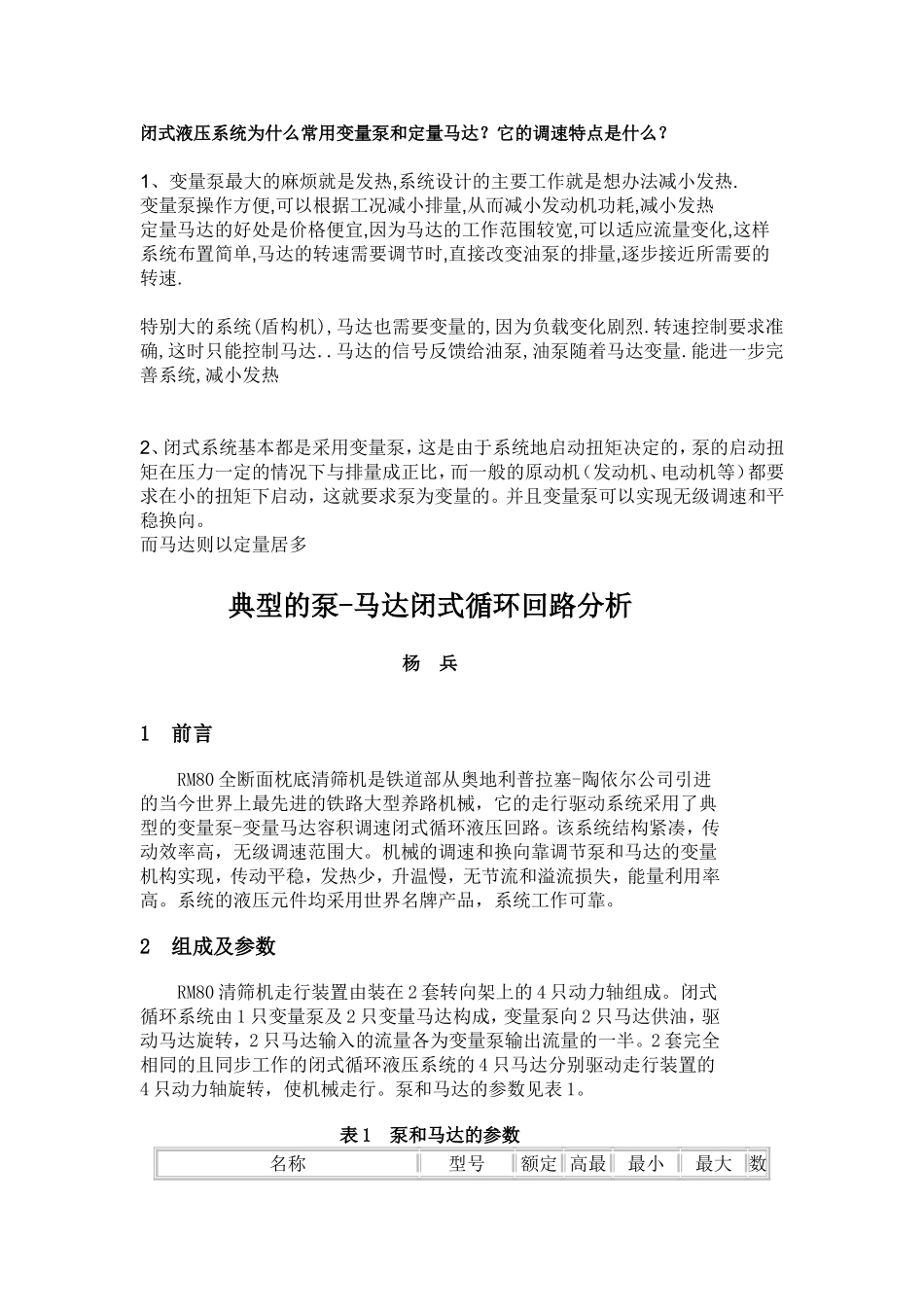

闭式液压系统为什么常用变量泵和定量马达？它的调速特点是什么？1、变量泵最大的麻烦就是发热,系统设计的主要工作就是想办法减小发热.变量泵操作方便,可以根据工况减小排量,从而减小发动机功耗,减小发热定量马达的好处是价格便宜,因为马达的工作范围较宽,可以适应流量变化,这样系统布置简单,马达的转速需要调节时,直接改变油泵的排量,逐步接近所需要的转速.特别大的系统(盾构机),马达也需要变量的,因为负载变化剧烈.转速控制要求准确,这时只能控制马达..马达的信号反馈给油泵,油泵随着马达变量.能进一步完善系统,减小发热2、闭式系统基本都是采用变量泵，这是由于系统地启动扭矩决定的，泵的启动扭矩在压力一定的情况下与排量成正比，而一般的原动机（发动机、电动机等）都要求在小的扭矩下启动，这就要求泵为变量的。并且变量泵可以实现无级调速和平稳换向。而马达则以定量居多典型的泵-马达闭式循环回路分析杨兵1前言RM80全断面枕底清筛机是铁道部从奥地利普拉塞-陶依尔公司引进的当今世界上最先进的铁路大型养路机械，它的走行驱动系统采用了典型的变量泵-变量马达容积调速闭式循环液压回路。该系统结构紧凑，传动效率高，无级调速范围大。机械的调速和换向靠调节泵和马达的变量机构实现，传动平稳，发热少，升温慢，无节流和溢流损失，能量利用率高。系统的液压元件均采用世界名牌产品，系统工作可靠。2组成及参数RM80清筛机走行装置由装在2套转向架上的4只动力轴组成。闭式循环系统由1只变量泵及2只变量马达构成，变量泵向2只马达供油，驱动马达旋转，2只马达输入的流量各为变量泵输出流量的一半。2套完全相同的且同步工作的闭式循环液压系统的4只马达分别驱动走行装置的4只动力轴旋转，使机械走行。泵和马达的参数见表1。表1泵和马达的参数名称型号额定高最最小最大数压力(MPa)压力(MPa)排量(mL／r)排量(mL／r)量斜轴式恒压双向变量马达A6VM10HA1T364030.81074通轴斜盘式轴向柱塞双向变量泵A4V-250HD364002502当机械反向走行时，液压回路各元件所起的作用与机械正向走行时相同，只是动作相反。3液压回路分析以下均以机械前进方向为例，分析一套闭式循环液压回路（见图1），当分析马达时，只分析马达Ⅰ，马达Ⅱ的工作情况与马达Ⅰ相同。向右扳动先导阀13的手柄，当阀口A的输出压力＞0.55MPa时，前进压力开关b1闭合，使电液阀11、电磁阀20的b端通电，闭式循环回路压力油管23和回油管24的通道被电液阀11断开，主走行变量泵1向油管23供应压力油，驱动马达旋转，机械则正向走行。马达的回油经管路24被吸入泵内，不断循环。图1闭式循环液压回路3.1补油冲洗回路当机械正向走行时，主走行变量泵1经油管23和电液阀11的b端向马达供油，驱动马达旋转，马达回油经管路24和电液阀11的b端被吸入泵内，形成闭式循环回路。此时管路23内的液压油为高压油，最高压力由截止阀25（36MPa）控制。单向安全阀5的旁通单向阀在管路23的高压油的压力作用下单向截止。管路24的回油为低压油。当管路23的高压油与管路24的低压油的压差大于某一定数值时，液压马达Ⅰ上的冲洗阀26被液压力推向低压侧（左侧）。这样冲洗阀就将低压管路的油引到冲洗溢流阀27（2.3MPa)的进油口，低压油的一部分（10%～30%)经冲洗溢流阀27溢流后回到油箱，对闭式循环回路起到清洗和散热的作用。同时补油泵6从油箱吸入清洁冷却的液压油，经单向安全阀4的旁通单向阀，向低压油路24补入等量液压油。当高低压管路的油压差很小时，冲洗阀26在复位弹簧的作用下回到中位，关闭了低压管路与冲洗溢流阀27的通道。补油泵6供给的多余油液就经主变量泵1内部的补油溢流阀33（2.5MPa)溢流回油箱。补油溢流阀33的设定压力值应略高于冲洗溢流阀27(2.3MPa)的设定压力值0.1～0．2MPa，以保证冲洗阀能够将回路低压侧油路中的部分热油排回油箱，冷油又能补入低压侧管路中而不会从补油溢流阀33流掉。3.2手动减压阀式先导操纵回路向右扳动先导阀13的手柄，由控制泵3提供的控制压力油（压力由溢流阀8（6MPa）设定）进入先导阀13的压力油阀口P，经先导阀减压后从阀口A到主变量泵1的变量伺服阀12的右端，变量伺服阀左端回油经先导阀口B和回油阀口O流回油箱...
