备件更换步骤-HP J5788笔架板VIP免费

备件更换步骤-HP J5788笔架板_第1页
1/10
备件更换步骤-HP J5788笔架板_第2页
2/10
备件更换步骤-HP J5788笔架板_第3页
3/10

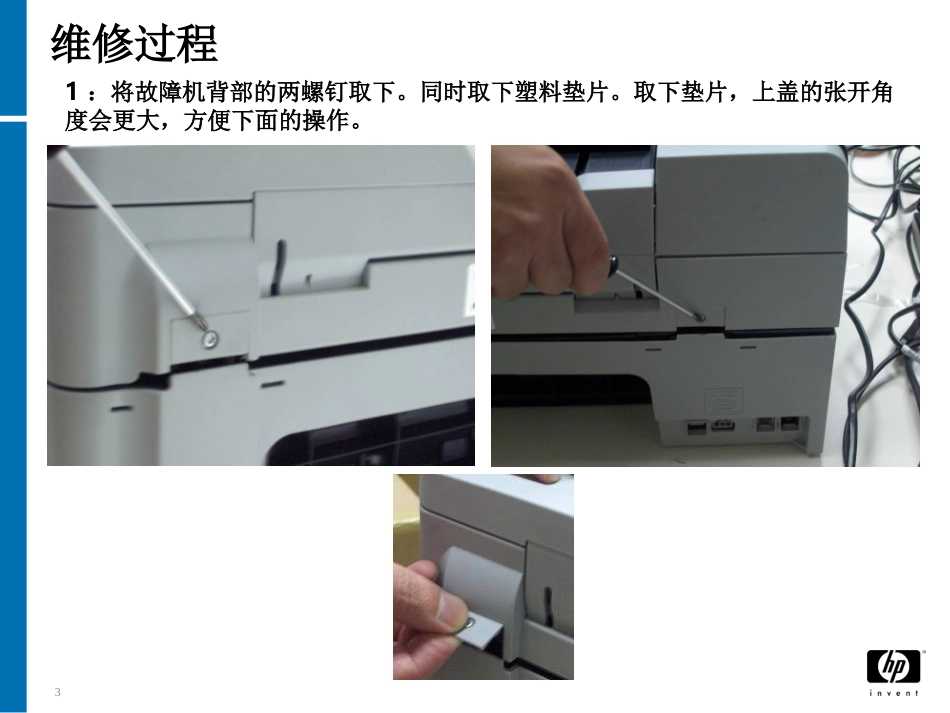

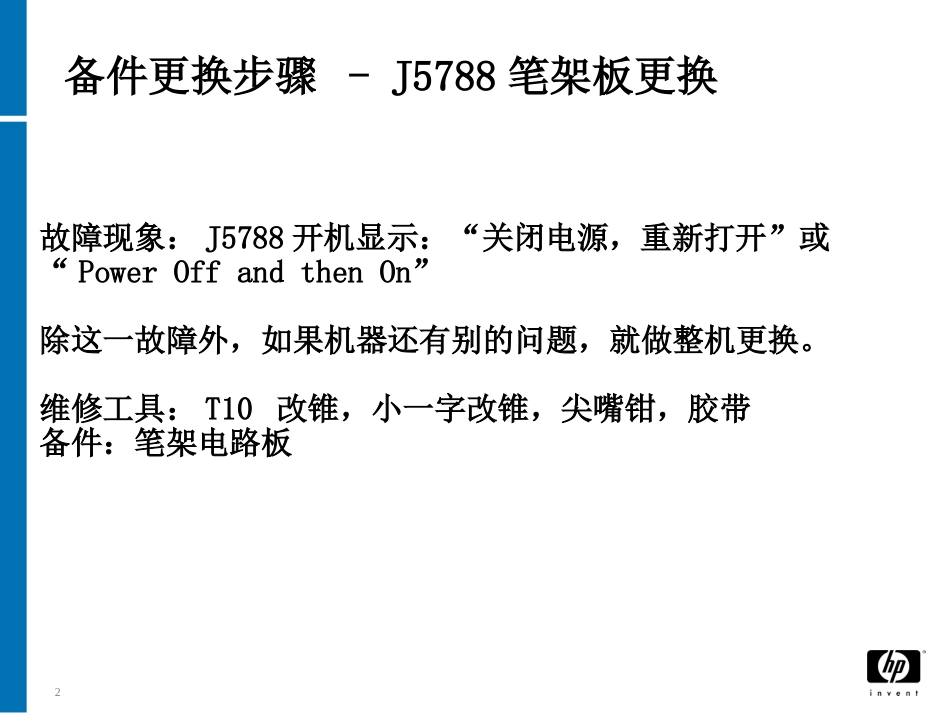

©2006Hewlett-PackardDevelopmentCompany,L.P.Theinformationcontainedhereinissubjecttochangewithoutnotice备件级简单维修-备件更换步骤2备件更换步骤-J5788笔架板更换故障现象:J5788开机显示:“关闭电源,重新打开”或“PowerOffandthenOn”除这一故障外,如果机器还有别的问题,就做整机更换。维修工具:T10改锥,小一字改锥,尖嘴钳,胶带备件:笔架电路板3维修过程1:将故障机背部的两螺钉取下。同时取下塑料垫片。取下垫片,上盖的张开角度会更大,方便下面的操作。4维修过程2:用胶带将ADF和平板扫描固定,将整个扫描组件掀起,可呈90º角。取下打印平台盖板的6个螺钉。取下盖板。注意:第一步中提到的塑料垫片必须拿掉,否则上盖张开的角度没有这么大)5维修过程3:a)从笔架电缆板上的连接器上,断开扁平电缆接头;b)用一字改锥,取下墨刷防护件(图中改锥所指)6维修过程4:借助一字改锥的往上撬动,依次松开墨盒驻留槽(塑料件)左、中、右固定点的卡扣。取下墨盒槽。7维修过程5:取下光栅条,拆下笔架板上的两个螺钉。8维修过程6:将机器斜躺放置在桌面上(为拆笔架板做准备)。(斜躺机器,在拆下笔架电路板后,可以避免笔架触板后面的塑料垫片和铁片脱落。)9维修过程7:撬开笔架板(如下图),取下主板机关联的触点塑料板。至此,拆机操作完成。注意:触点塑料板背面有些小物什组件,注意这些物什不要脱落或错位。(机器斜躺就是避免这些小物什脱落)10维修过程8:换上好的电路板,开始安装,安装过程是拆卸的逆过程
