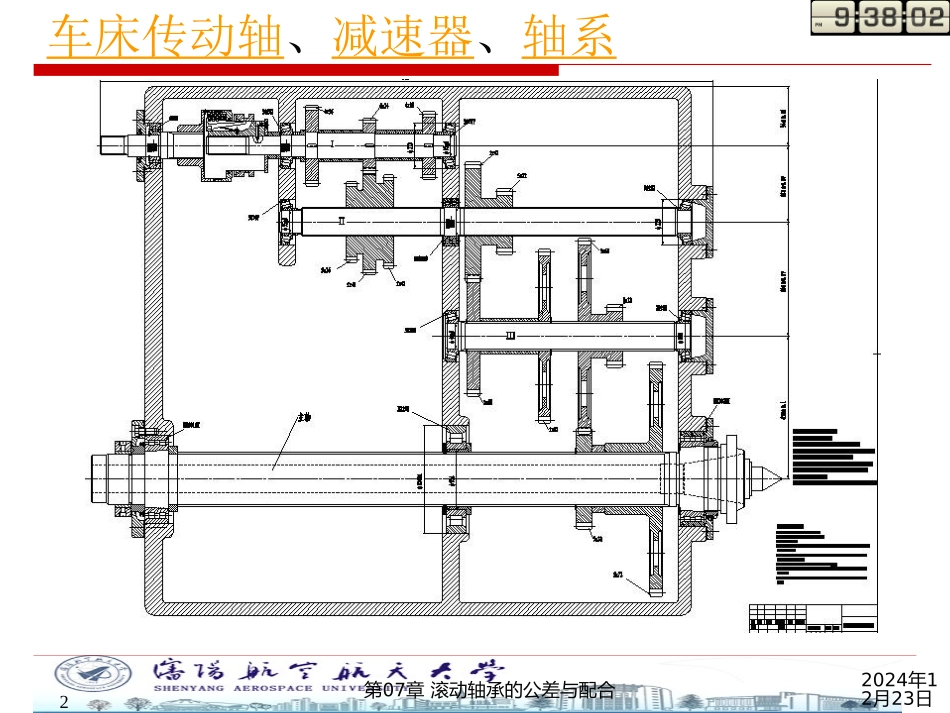

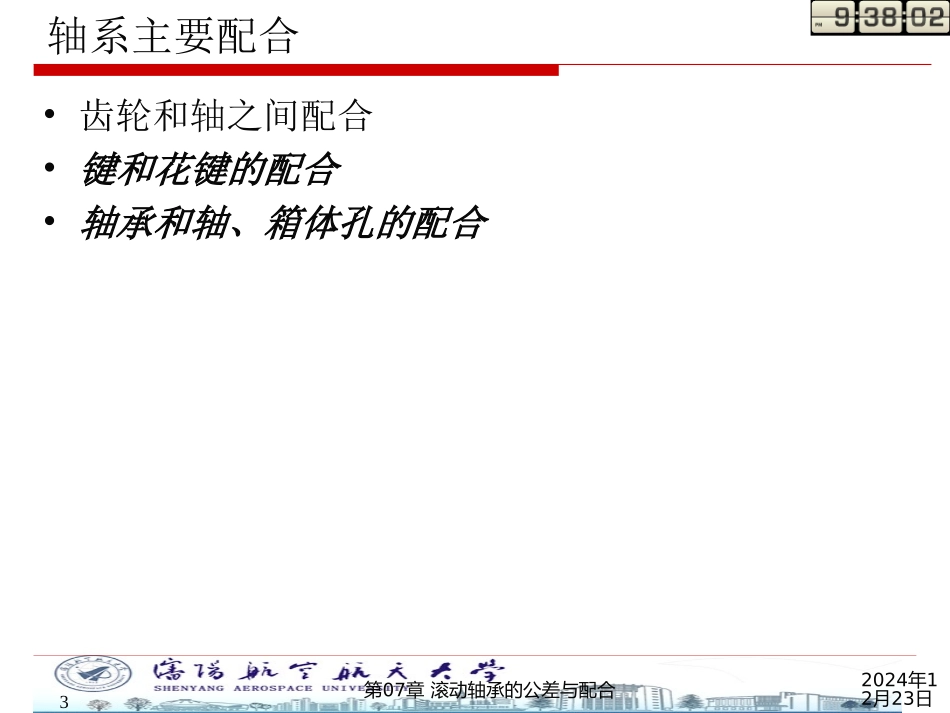

传动轴系关键配合精度设计沈阳航空航天大学沈阳航空航天大学机电工程学院机电工程学院互换性与技术测量课件互换性与技术测量课件20241年223月日07第章滚动轴承的公差与配合2车床传动轴、减速器、轴系20241年223月日07第章滚动轴承的公差与配合3轴系主要配合•齿轮和轴之间配合•键和花键的配合•轴承和轴、箱体孔的配合20241年223月日07第章滚动轴承的公差与配合4实例•如图，该轴56处采用平键装一个齿轮，2x55用深沟球轴承6211(d=55,D=100,B=21,0级精度)支承。轴和齿轮配合最大间隙为+0.030，最大过盈为-0.025，要求保证配合性质和回转精度；滚动轴承额定负荷为25kN，工作时内圈旋转，外圈固定，承受的当量动负荷为1250N。完成(有过程，且结果要标注在原图上)1)和滚动轴承配合处的精度设计(公差带代号，形位公差和表面粗糙度设计)。2)轴槽和键配合处的精度设计(公差带代号、形位公差、表面粗糙度)；3)齿轮和轴配合代号设计，将轴的代号标注在图上；20241年223月日07第章滚动轴承的公差与配合5§7.滚动轴承的公差与配合7.1概述7.2滚动轴承公差带7.3和滚动轴承配合件的精度设计20241年223月日07第章滚动轴承的公差与配合6§7.1概述作用：轴承是一种传动支承部件，它既可以用于支承旋转的轴，又可以减少轴与支承部件之间的摩擦力，广泛地用于机械传动中。结构及分类：•滑动轴承：铜轴瓦；•滚动轴承：由内圈、外圈，滚动体和保持架组成20241年223月日07第章滚动轴承的公差与配合7§7.1概述•滚动轴承分类按滚动体形状分球滚子圆柱圆锥按负荷方向分向心—推力—向心推力—径向力轴向力径向力、轴向力20241年223月日07第章滚动轴承的公差与配合8§7.2滚动轴承的公差带•滚动轴承的安装形式及要求•外圈与箱体上的轴承座配合，内圈与旋转的轴颈配合。•为了保证工作时不被卡死，需要保证其径向和轴向游隙。•为了保证旋转精度，因此轴承的内、外圈和端面跳动要控制在一定范围内。20241年223月日07第章滚动轴承的公差与配合9§7.2滚动轴承的公差带•滚动轴承是标准件，因此滚动轴承和轴配合采用基？制，和外壳孔配合采用基？制。•滚动轴承内圈和轴一起转动，为了避免相对滑动，要求过盈，但过盈太大又会减小径向游隙，使其卡死，故过盈不能太大。•工作时温度升高，轴会伸长，为了避免轴被卡死，要求轴系能进行轴向窜动，故滚动轴承外圈和外壳孔采用间隙配合。但间隙不能太大，以保证运动精度。20241年223月日07第章滚动轴承的公差与配合10§7.2滚动轴承的公差带1.内圈公差带：作为基准孔的轴承内圈采用H公差带时，轴的公差带采用GB/T1800.4的公差带与之配合，选择过渡配合则过盈量偏小，选择过盈配合则过盈量偏大。•而对轴选用非标准公差带则违反了标准化和互换性原则。•解决办法是调整滚动轴承内圈的公差带2.外圈公差带：为了减少外圈与外壳孔的间隙，缩小了外圈的公差值。20241年223月日07第章滚动轴承的公差与配合11§7.2滚动轴承的公差带•滚动轴承精度：•分为五级,其名称和代号由低到高分别为普通级0、高级6、6x、精密级5、超精密级4及最精密级2（GB/T307.3-2005）。20241年223月日07第章滚动轴承的公差与配合12§7.2滚动轴承的公差带•精度等级表示方法：普通级：轴承型号上不标注公差等级代号；其它等级：在轴承代号后加标注;•例如：•6308：深沟球轴承，0级精度•6308/P6：深沟球轴承，6级精度20241年223月日07第章滚动轴承的公差与配合13§7.2滚动轴承的公差带•精度等级选用：–0：用于旋转精度要求不高的一般机构中，比如普通机床变速箱和进给箱；–6、5：用于比较精密的机床和机器中，比如普通机床主轴前端用5级，后端用6级；–4：用于旋转精度要求较高或转速很高的机构中，比如高精度磨床和车床。–2：用于精密机械旋转机构中，比如精密坐标镗床，高精度齿轮磨床。20241年223月日07第章滚动轴承的公差与配合14§7.3和滚动轴承配合件精度设计1.配合的选择2.形位公差（几何公差）选择3.表面粗糙度的选择20241年223月日07第章滚动轴承的公差与配合15§7.3和滚动轴承配合件精度设计1.配合的选择:轴承配合性质的选择即是确定与轴承相配合的轴颈和轴承座的配合代号...
