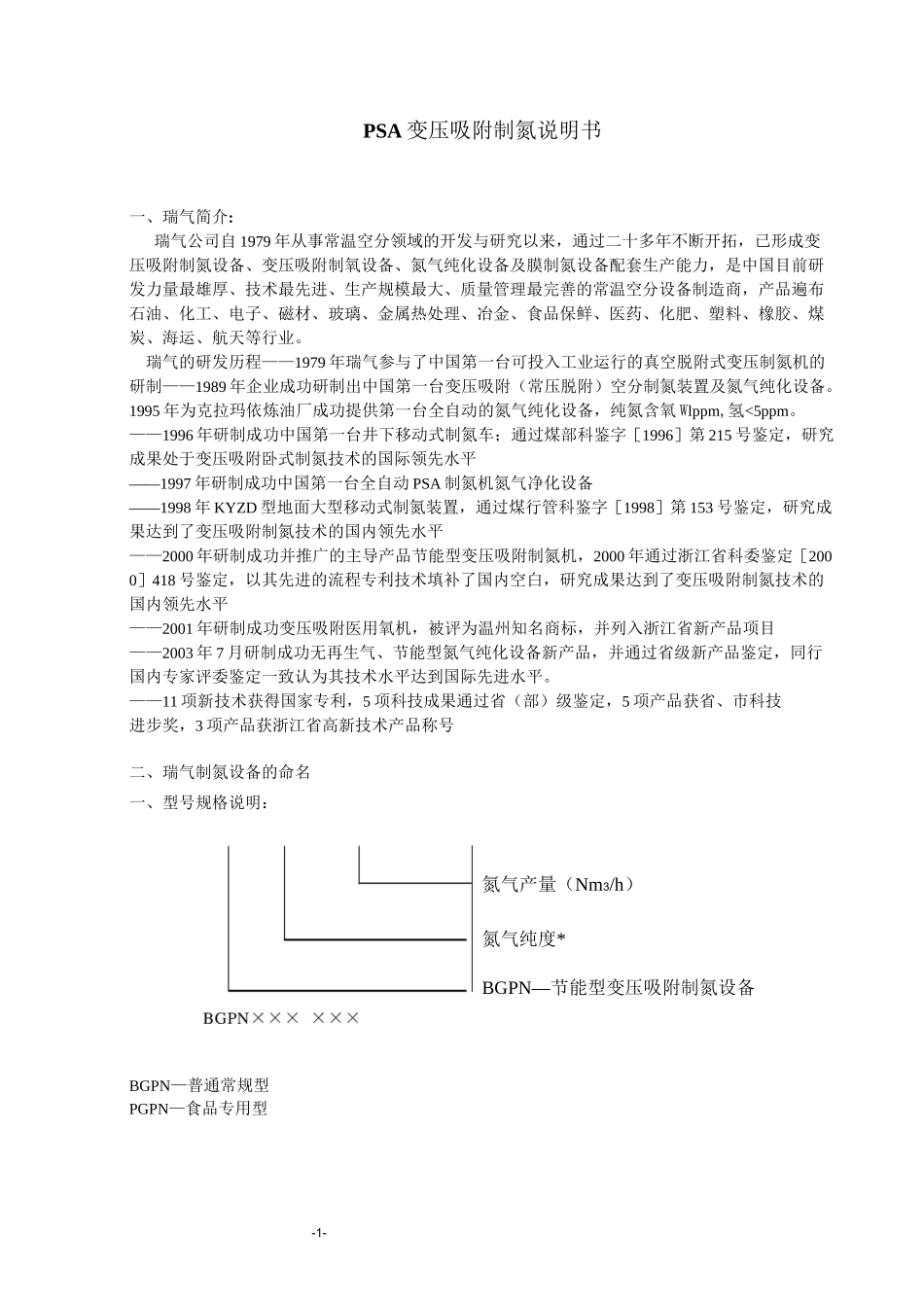

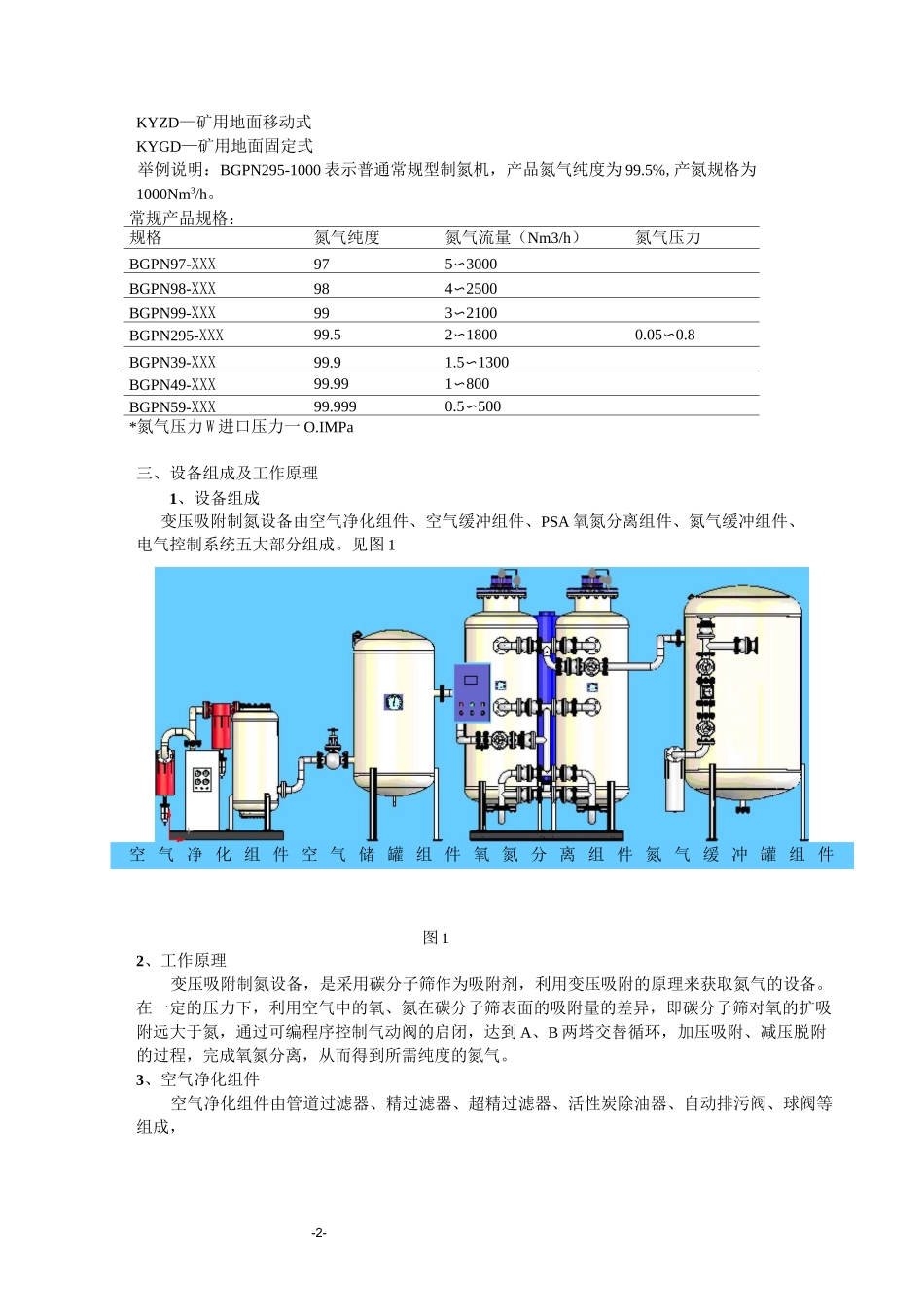

-1-PSA变压吸附制氮说明书一、瑞气简介:瑞气公司自1979年从事常温空分领域的开发与研究以来，通过二十多年不断开拓，已形成变压吸附制氮设备、变压吸附制氧设备、氮气纯化设备及膜制氮设备配套生产能力，是中国目前研发力量最雄厚、技术最先进、生产规模最大、质量管理最完善的常温空分设备制造商，产品遍布石油、化工、电子、磁材、玻璃、金属热处理、冶金、食品保鲜、医药、化肥、塑料、橡胶、煤炭、海运、航天等行业。瑞气的研发历程——1979年瑞气参与了中国第一台可投入工业运行的真空脱附式变压制氮机的研制——1989年企业成功研制出中国第一台变压吸附（常压脱附）空分制氮装置及氮气纯化设备。1995年为克拉玛依炼油厂成功提供第一台全自动的氮气纯化设备，纯氮含氧Wlppm,氢<5ppm。——1996年研制成功中国第一台井下移动式制氮车；通过煤部科鉴字［1996］第215号鉴定，研究成果处于变压吸附卧式制氮技术的国际领先水平——1997年研制成功中国第一台全自动PSA制氮机氮气净化设备——1998年KYZD型地面大型移动式制氮装置，通过煤行管科鉴字［1998］第153号鉴定，研究成果达到了变压吸附制氮技术的国内领先水平——2000年研制成功并推广的主导产品节能型变压吸附制氮机，2000年通过浙江省科委鉴定［2000］418号鉴定，以其先进的流程专利技术填补了国内空白，研究成果达到了变压吸附制氮技术的国内领先水平——2001年研制成功变压吸附医用氧机，被评为温州知名商标，并列入浙江省新产品项目——2003年7月研制成功无再生气、节能型氮气纯化设备新产品，并通过省级新产品鉴定，同行国内专家评委鉴定一致认为其技术水平达到国际先进水平。——11项新技术获得国家专利，5项科技成果通过省（部）级鉴定，5项产品获省、市科技进步奖，3项产品获浙江省高新技术产品称号二、瑞气制氮设备的命名一、型号规格说明：氮气产量（Nm3/h）氮气纯度*BGPN—节能型变压吸附制氮设备BGPN—普通常规型PGPN—食品专用型-2-KYZD—矿用地面移动式KYGD—矿用地面固定式举例说明：BGPN295-1000表示普通常规型制氮机，产品氮气纯度为99.5%,产氮规格为1000Nm3/h。常规产品规格：规格氮气纯度（％）氮气流量（Nm3/h）氮气压力*（Mpa）BGPN97-XXX975〜3000BGPN98-XXX984〜2500BGPN99-XXX993〜2100BGPN295-XXX99.52〜18000.05〜0.8BGPN39-XXX99.91.5〜1300BGPN49-XXX99.991〜800BGPN59-XXX99.9990.5〜500*氮气压力W进口压力一O.IMPa三、设备组成及工作原理1、设备组成变压吸附制氮设备由空气净化组件、空气缓冲组件、PSA氧氮分离组件、氮气缓冲组件、电气控制系统五大部分组成。见图1空气净化组件空气储罐组件氧氮分离组件氮气缓冲罐组件图12、工作原理变压吸附制氮设备，是采用碳分子筛作为吸附剂，利用变压吸附的原理来获取氮气的设备。在一定的压力下，利用空气中的氧、氮在碳分子筛表面的吸附量的差异，即碳分子筛对氧的扩吸附远大于氮，通过可编程序控制气动阀的启闭，达到A、B两塔交替循环，加压吸附、减压脱附的过程，完成氧氮分离，从而得到所需纯度的氮气。3、空气净化组件空气净化组件由管道过滤器、精过滤器、超精过滤器、活性炭除油器、自动排污阀、球阀等组成，-3-1、头座2、滤体3、O形圈4、O形圈5、滤芯6、铭牌7、拉杆8、螺母9弹簧垫10、平垫11、密封垫12、堵3.1过滤器一、概述过滤器是压缩空气等各种流体干燥和净化的必备元件。瑞气牌过滤器采用国内外最新型滤芯，具有流通面积大、压力损失小、过滤精度高等特点。极大的满足了各种气体过滤的要求。、型号规格及外形尺寸MV型一管道过滤器3.1.1管道过滤器压缩空气进入管道过滤器，将压缩空气中的＞5卩m的固体微粒及大部分的液态水和油雾滤除，保障冷冻干燥机和后级过滤器的正常使用。过滤器分为：管道过滤器（代号MV）、粗过滤器（代号MA）、精过滤器（代号MB）1、技术参数：型号压力损失（Mpa）过滤精度（pm）环境温度（C）使用寿命MVW0.01>5<806个月MAW0.015>0.1<8012个月MBW0.02>0.01<12018个月2、维护及保养a.请按滤芯正常使用寿命及时更换。b.更换滤芯时应将系统内的压力降为零，用专用扳手拧开螺母卸下下体，即可更换。c.当发现压差表的指...
