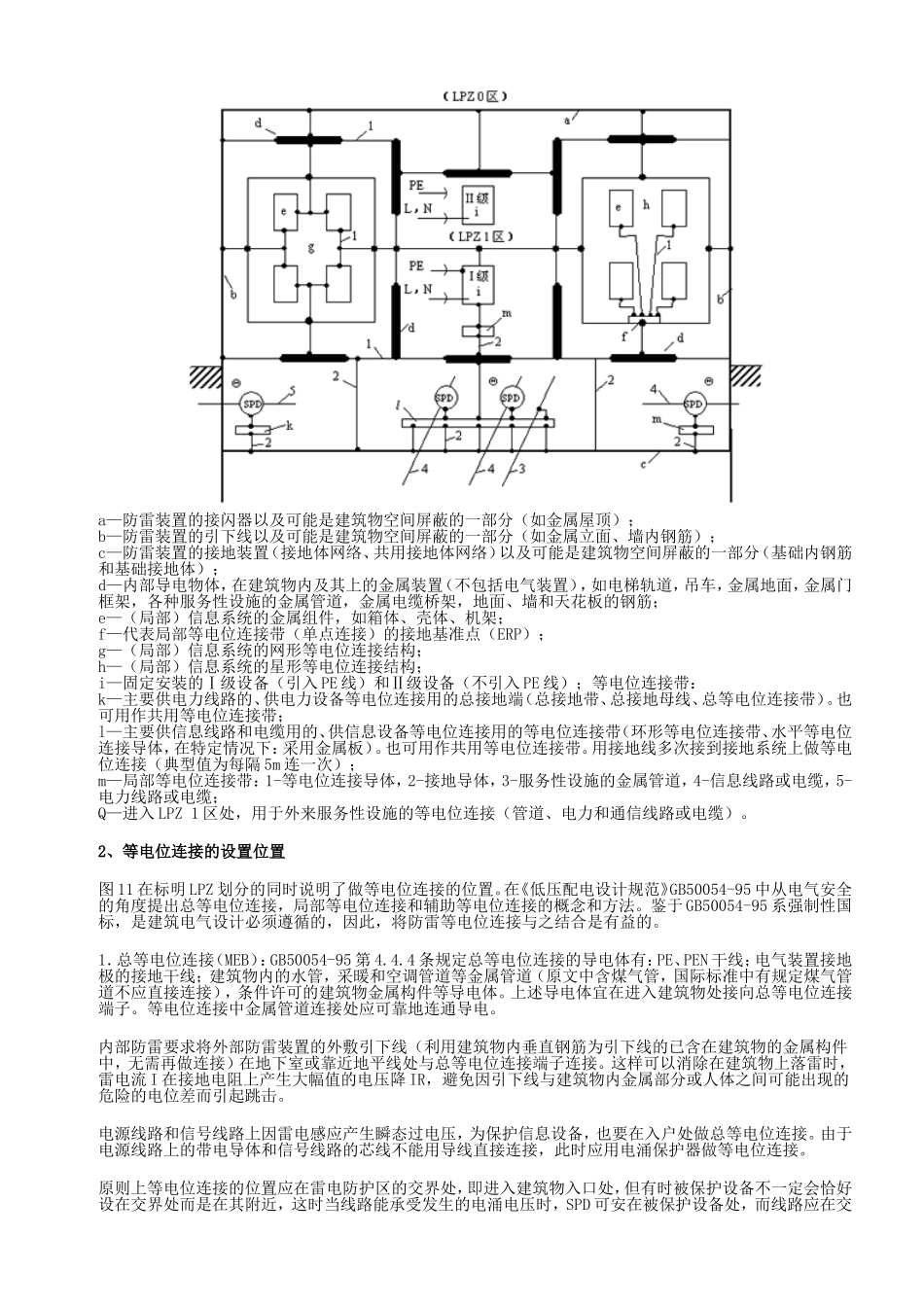

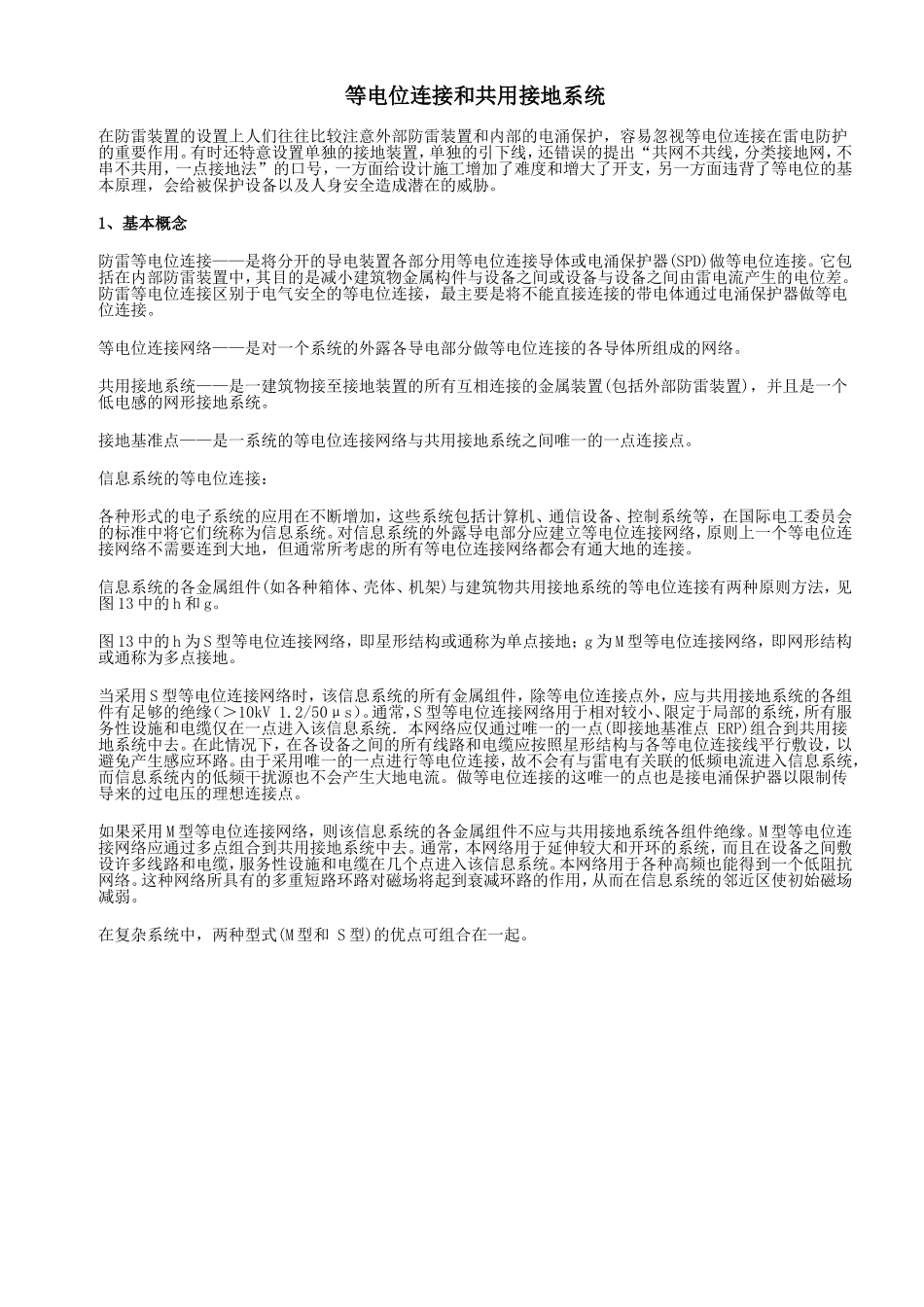

等电位连接和共用接地系统在防雷装置的设置上人们往往比较注意外部防雷装置和内部的电涌保护，容易忽视等电位连接在雷电防护的重要作用。有时还特意设置单独的接地装置，单独的引下线，还错误的提出“共网不共线，分类接地网，不串不共用，一点接地法”的口号，一方面给设计施工增加了难度和增大了开支，另一方面违背了等电位的基本原理，会给被保护设备以及人身安全造成潜在的威胁。1、基本概念防雷等电位连接——是将分开的导电装置各部分用等电位连接导体或电涌保护器(SPD)做等电位连接。它包括在内部防雷装置中，其目的是减小建筑物金属构件与设备之间或设备与设备之间由雷电流产生的电位差。防雷等电位连接区别于电气安全的等电位连接，最主要是将不能直接连接的带电体通过电涌保护器做等电位连接。等电位连接网络——是对一个系统的外露各导电部分做等电位连接的各导体所组成的网络。共用接地系统——是一建筑物接至接地装置的所有互相连接的金属装置(包括外部防雷装置)，并且是一个低电感的网形接地系统。接地基准点——是一系统的等电位连接网络与共用接地系统之间唯一的一点连接点。信息系统的等电位连接：各种形式的电子系统的应用在不断增加，这些系统包括计算机、通信设备、控制系统等，在国际电工委员会的标准中将它们统称为信息系统。对信息系统的外露导电部分应建立等电位连接网络，原则上一个等电位连接网络不需要连到大地，但通常所考虑的所有等电位连接网络都会有通大地的连接。信息系统的各金属组件(如各种箱体、壳体、机架)与建筑物共用接地系统的等电位连接有两种原则方法，见图13中的h和g。图13中的h为S型等电位连接网络，即星形结构或通称为单点接地；g为M型等电位连接网络，即网形结构或通称为多点接地。当采用S型等电位连接网络时，该信息系统的所有金属组件，除等电位连接点外，应与共用接地系统的各组件有足够的绝缘（＞10kV1.2/50μs）。通常，S型等电位连接网络用于相对较小、限定于局部的系统，所有服务性设施和电缆仅在一点进入该信息系统．本网络应仅通过唯一的一点(即接地基准点ERP)组合到共用接地系统中去。在此情况下，在各设备之间的所有线路和电缆应按照星形结构与各等电位连接线平行敷设，以避免产生感应环路。由于采用唯一的一点进行等电位连接，故不会有与雷电有关联的低频电流进入信息系统，而信息系统内的低频干扰源也不会产生大地电流。做等电位连接的这唯一的点也是接电涌保护器以限制传导来的过电压的理想连接点。如果采用M型等电位连接网络，则该信息系统的各金属组件不应与共用接地系统各组件绝缘。M型等电位连接网络应通过多点组合到共用接地系统中去。通常，本网络用于延伸较大和开环的系统，而且在设备之间敷设许多线路和电缆，服务性设施和电缆在几个点进入该信息系统。本网络用于各种高频也能得到一个低阻抗网络。这种网络所具有的多重短路环路对磁场将起到衰减环路的作用，从而在信息系统的邻近区使初始磁场减弱。在复杂系统中，两种型式(M型和S型)的优点可组合在一起。a—防雷装置的接闪器以及可能是建筑物空间屏蔽的一部分（如金属屋顶）；b—防雷装置的引下线以及可能是建筑物空间屏蔽的一部分（如金属立面、墙内钢筋）；c—防雷装置的接地装置（接地体网络、共用接地体网络）以及可能是建筑物空间屏蔽的一部分（基础内钢筋和基础接地体）；d—内部导电物体，在建筑物内及其上的金属装置（不包括电气装置），如电梯轨道，吊车，金属地面，金属门框架，各种服务性设施的金属管道，金属电缆桥架，地面、墙和天花板的钢筋；e—（局部）信息系统的金属组件，如箱体、壳体、机架；f—代表局部等电位连接带（单点连接）的接地基准点（ERP）；g—（局部）信息系统的网形等电位连接结构；h—（局部）信息系统的星形等电位连接结构；i—固定安装的Ⅰ级设备（引入PE线）和Ⅱ级设备（不引入PE线）；等电位连接带：k—主要供电力线路的、供电力设备等电位连接用的总接地端（总接地带、总接地母线、总等电位连接带）。也可用作共用等电位连接带；l—主要供信息线路和电缆用的、供信息设备等电位连接用的等电位连接带（环形等电位连接带...
