第02章 纸张的基本物理性能VIP专享VIP免费

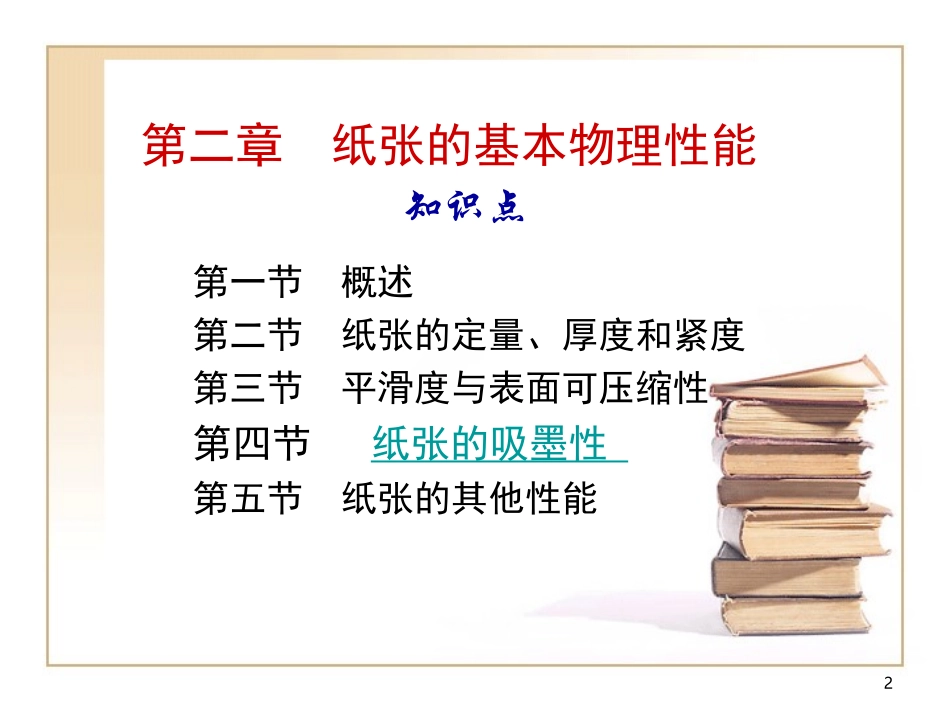

1包装印刷材料主讲：曾台英上海理工大学印刷与出版学院2第二章纸张的基本物理性能知识点第一节概述第二节纸张的定量、厚度和紧度第三节平滑度与表面可压缩性第四节纸张的吸墨性第五节纸张的其他性能3第一节概述一、纸张的质量指标外观质量（外观纸病）物理性能力学性能光学性能化学性能其他性能（点电阻性能和耐燃性能）4外观质量尘埃、毛布痕孔洞、斑点针眼透明点、浆疙瘩皱纹、云彩花折子、裂口条痕网印、色泽不一等使用+印刷质量+使用价值和成品率+产品损耗+损坏设备5物理性能：定量、厚度、紧度、平滑度、伸缩性、可压缩性、柔软性、透气度力学性能静态强度：纸张在缓慢受力情况下所能承受的最大力，即最终强度。包括：抗张强度、耐破度、撕裂度、耐折度。动态强度：纸张能经受瞬时冲击的程度，它反映了纸张受力后瞬时扩散的动态情况。包括：戳穿强度、环压强度压缩强度。6化学性能：组成、吸湿性、酸碱性、耐久性等。光学性能：白度、色泽、光泽度、透明度、不透明度等。7二、纸张的印刷性能与纸张的质量纸张的印刷运行性能：保证印刷生产正常进行，纸和纸板应具备的性能。纸张的印刷适性：获得了预期的印刷效果，纸和纸板应具备的性能。纸张运行性能：是纸张外观的质量、流变性能、强度和吸湿性。8三、纸张印刷性能的评价方法1.实际印刷法—耗费大，不适于科学研究2.间接测试法—与实际印刷差距较大的3.模拟印刷适性仪测试法—操作方便，广泛应用9四、纸张性能测试的要求1、试样的采取采取试样必须能最大限度地代表整批产品，外观上不应有破损、皱纹或其它纸病。方法：随机抽样、代表抽样、规律性抽样2、环境要求测试前纸张或纸板必须经过恒温恒湿处理ISO规定纸张和纸板的测试环境条件：1温度20C，相对湿度65%；2温度23C，相对湿度50%；3温度27C，相对湿度65%。我国采用第一种，即温度202C，相对湿度652%10第二节纸张的定量、厚度和紧度一、定量定量：纸张单位面积的克重，g/m2测量：取样100mm×100mm5张或200mm×250mm，称后直接读数。天平、象限秤在保证纸张的使用性能和印刷品质量的前提下，应尽可能生产和使用低定量的纸张，为什么？与定量相关的性能：紧度、不透明度、抗张强度、耐破度、撕裂度Sartoriusbs2202s量程2200g精度0.01g11二、厚度即在一定面积，一定压力下纸张两个表面间的垂直距离。印刷用纸的厚度在0.04mm以上，最常用的纸张厚度在0.07~0.15mm范围内。纸张厚度不匀，会产生何种不良影响？（p20）ThicknessmeasurementdeviceL&WMicrometer51.121.紧度：指每立方厘米纸张的质量，以g/cm3表示，亦称表观密度2.松厚度：指1克重的纸张的体积，以cm3/g表示，是紧度的倒数。1000mmTm/gWD2）（厚度）（定量紧度1000WT松厚度三、紧度和松厚度13紧度与纸张其他性能的关系紧度取决于纤维种类、打浆程度与方式、网部脱水情况、湿压程度、压光程度等。紧度对主要强度性能（耐破度、抗张强度、撕裂度）、吸墨性、不透明度、吸收性等的影响。14第三节平滑度与表面可压缩性一、表观平滑度与印刷平滑度1、平滑度：纸张表面微观的凹凸的几何形状的不平的程度；也是纸张粗糙度的表示方法。2、表面可压缩性：决定纸张的印刷平滑度。3、纸张表观平滑度纸张在自由状态下纸张表面的平滑度。取决于纸张的外观纹理结构。4、纸张印刷平滑度在印刷压力作用下纸张的平滑度。它是以纸张表观平滑度和表面可压缩性的综合效应。15当压力作用于材料表面时，可压缩性表面粗糙度会减小。在一定压力下，表面可压缩性系数值大的纸张较值小的纸张具有更高的印刷平滑度。测量：通过测量纸张无压力作用下或不同压力下的平滑度或粗糙度来估算纸张的表面可压缩性。表面可压缩性16（1）显微照相方法（2）触针法原理：应用扩大纸张表面凹凸的方法，对纸张平滑度进行测定。（3）OCR法(OpticalCharacterRecognition光学字符识别)原理：利用光学信号传递信息。（4）激光粗糙度测量系统原理：材料表面散射光的变化与表面粗糙度成正比。二、纸张表观平滑度的测量17（1）光学接触法（2）空气泄漏法原理：在一定压...
