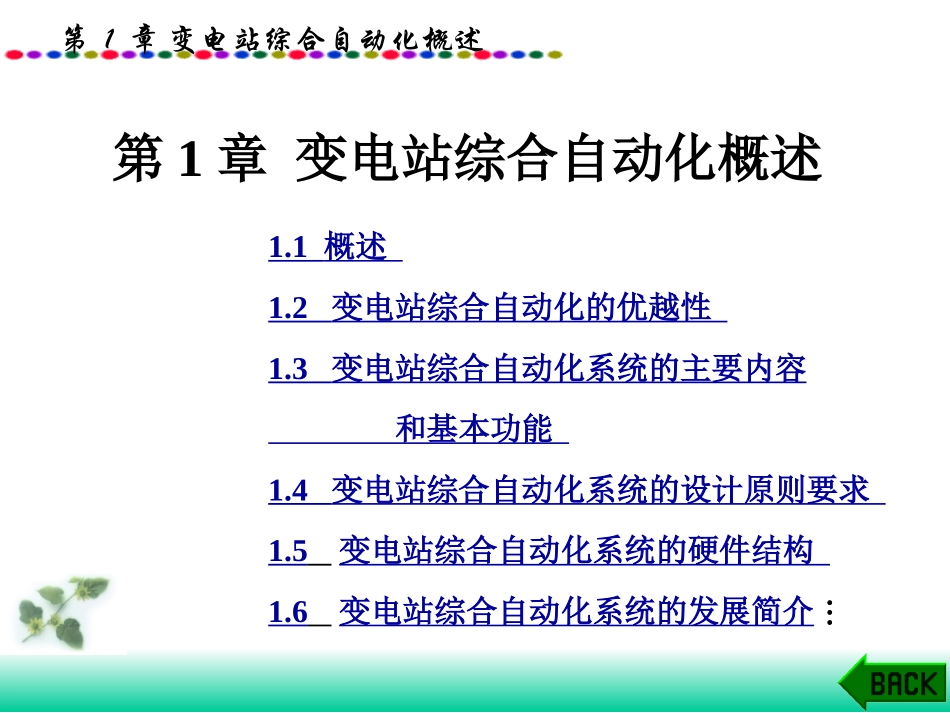

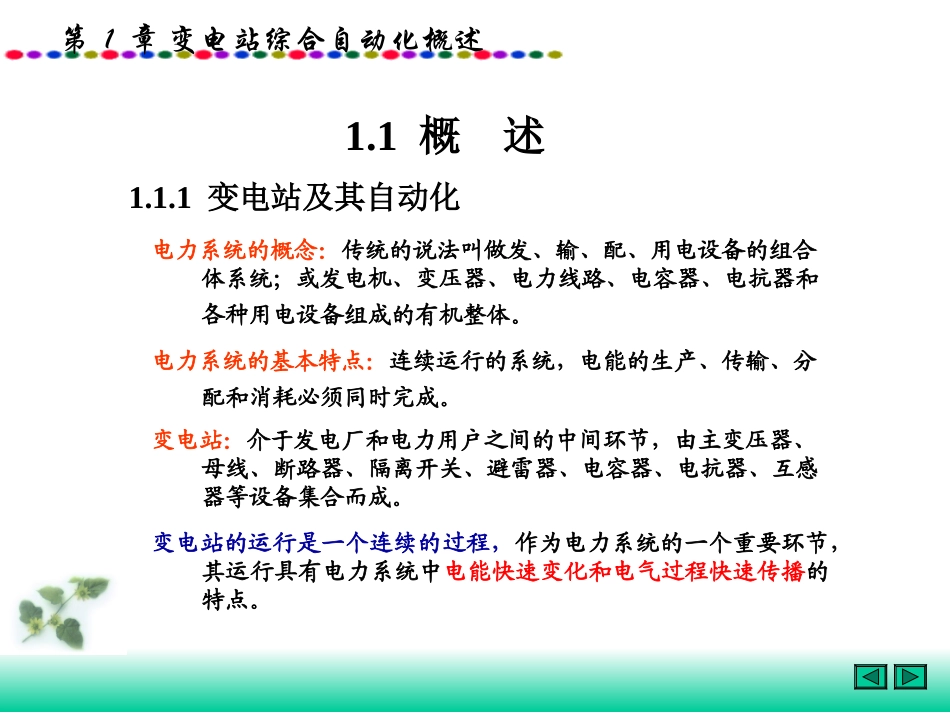

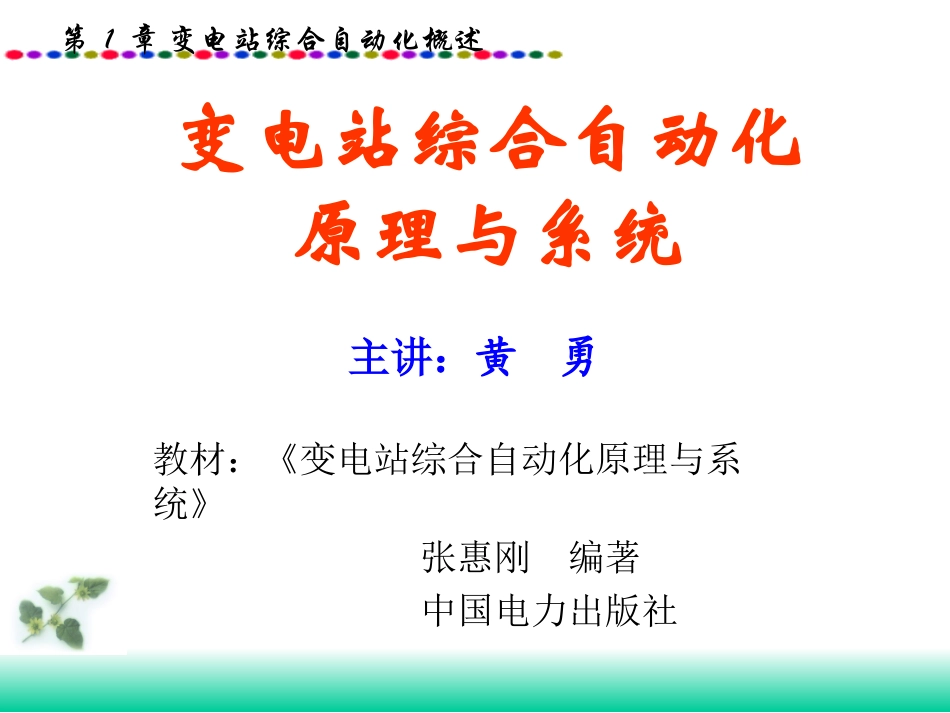

第1章变电站综合自动化概述变电站综合自动化原理与系统主讲：黄勇教材：《变电站综合自动化原理与系统》张惠刚编著中国电力出版社第1章变电站综合自动化概述第1章变电站综合自动化概述1.1概述1.2变电站综合自动化的优越性1.3变电站综合自动化系统的主要内容和基本功能1.4变电站综合自动化系统的设计原则要求1.5变电站综合自动化系统的硬件结构1.6变电站综合自动化系统的发展简介第1章变电站综合自动化概述1.1概述1.1.1变电站及其自动化电力系统的概念：传统的说法叫做发、输、配、用电设备的组合体系统；或发电机、变压器、电力线路、电容器、电抗器和各种用电设备组成的有机整体。电力系统的基本特点：连续运行的系统，电能的生产、传输、分配和消耗必须同时完成。变电站：介于发电厂和电力用户之间的中间环节，由主变压器、母线、断路器、隔离开关、避雷器、电容器、电抗器、互感器等设备集合而成。变电站的运行是一个连续的过程，作为电力系统的一个重要环节，其运行具有电力系统中电能快速变化和电气过程快速传播的特点。第1章变电站综合自动化概述1.1.2变电站综合自动化及其系统变电站的组成：一次系统－完成电能的传输、分配和电压变换工作；二次系统－完成对一次设备及其流经电能的测量、监视和故障的告警、控制、保护以及开关闭锁、厂站远动系统等工作。常规变电站的二次系统主要包括继电保护、故障录波、当地监控以及远动四部分。变电站综合自动化的概念：将变电站的二次设备经过功能的组合和优化设计，利用先进的计算机技术、现代电子技术、通信技术和信号处理技术，实现对全变电站的主要设备和输、配电线路的自动监视、测量、自动控制和微机保护，以及与调度通信等综合性的自动化功能。是利用多台微型计算机和大规模集成电路组成的自动化系统。是自动化技术、计算机技术和通信技术等高科技在变电站领域的综合应用。第1章变电站综合自动化概述1.2变电站综合自动化的优越性传统的变电站存在的问题：安全性、可靠性不能满足现代电力系统高可靠性的要求；供电质量缺乏科学的保证（电能质量的主要指标是电压、频率和谐波）；占地面积大，增加了征地投资；不适应电力系统快速计算和实时控制的要求；维护工作量大，设备可靠性差，不利于提高运行管理水平和自动化水平。变电站实现综合自动化的优越性：提高变电站的安全、可靠运行水平；提高供电质量，提高电压合格率；简化了变电站二次部分的硬件配置；提高电力系统的运行管理水平；缩小变电站占地面积，减少总投资；减少维护工作量，减少值班员劳动量；有利于提高变电站无人值班管理水平。第1章变电站综合自动化概述1.3变电站综合自动化系统的主要内容和基本功能（一）变电站综合自动化的主要内容：实现变电站正常运行的监视和操作，保证变电站的正常运行和安全；当发生事故时由继电保护和故障录波等完成瞬态电气量的采集、监视和控制，迅速切除故障，完成事故后的恢复操作；监视高压电气设备本身的运行；将变电站所采集的信息传送给调度中心，必要时送给运行方式科和检修中心等，以便为电气设备监视和制定检修计划提供原始数据。变电站实现综合自动化的基本目标：提高变电站的技术水平和管理水平；提高电网和设备的安全、可靠、稳定运行水平；降低运行维护成本；提高供电质量，并促进配电系统自动化。第1章变电站综合自动化概述1.3变电站综合自动化系统的主要内容和基本功能（二）变电站综合自动化的基本功能：监视和控制功能：时间顺序记录SOE；数据采集：1、模拟量的采集：有直流采样（有效值、均值）和交流采样（瞬时值）两种方式；2、状态量的采集：各种开关状态、位置；3、脉冲量的采集：主要是电能量的采集，目前也可用软件计算。故障记录、故障录波和故障测距；操作控制功能；安全监视功能：越限告警，装置失电、异常监视；人机联系功能：显示画面和数据；输入数据；人工控制操作；诊断与维护；打印功能；数据处理与记录功能；谐波分析与监视：谐波源的监视、谐波的治理。第1章变电站综合自动化概述1.3变电站综合自动化系统的主要内容和基本...
