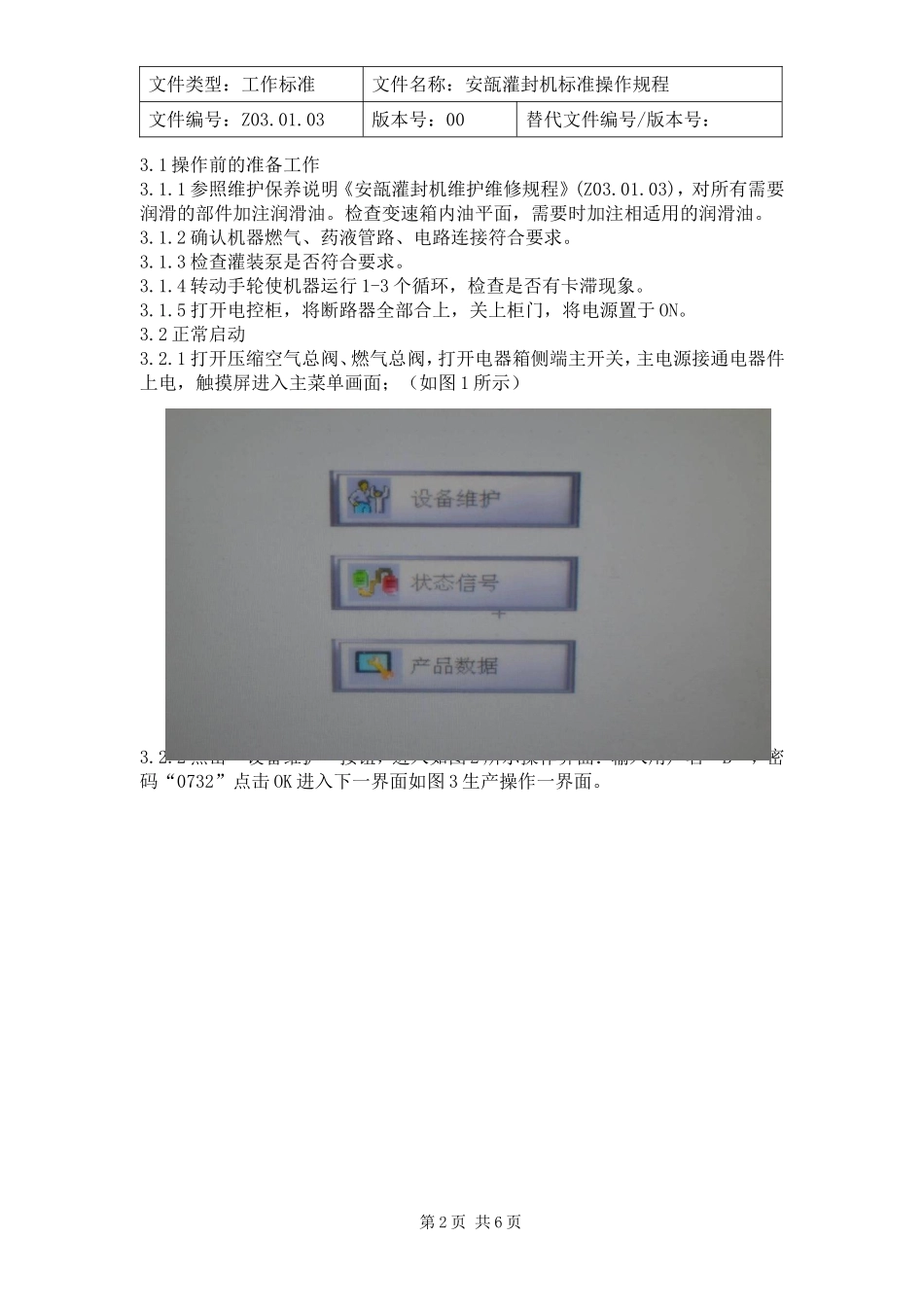

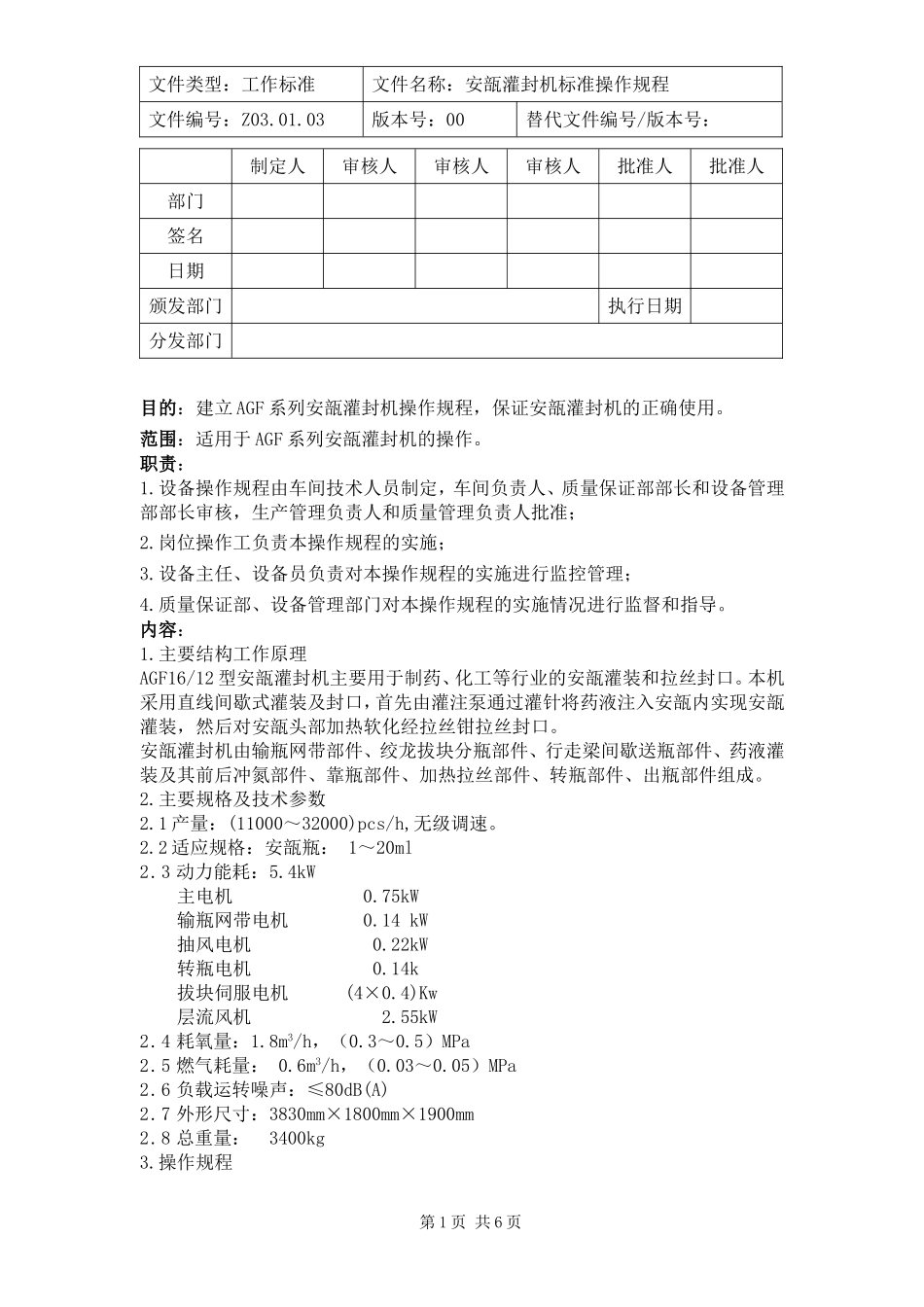

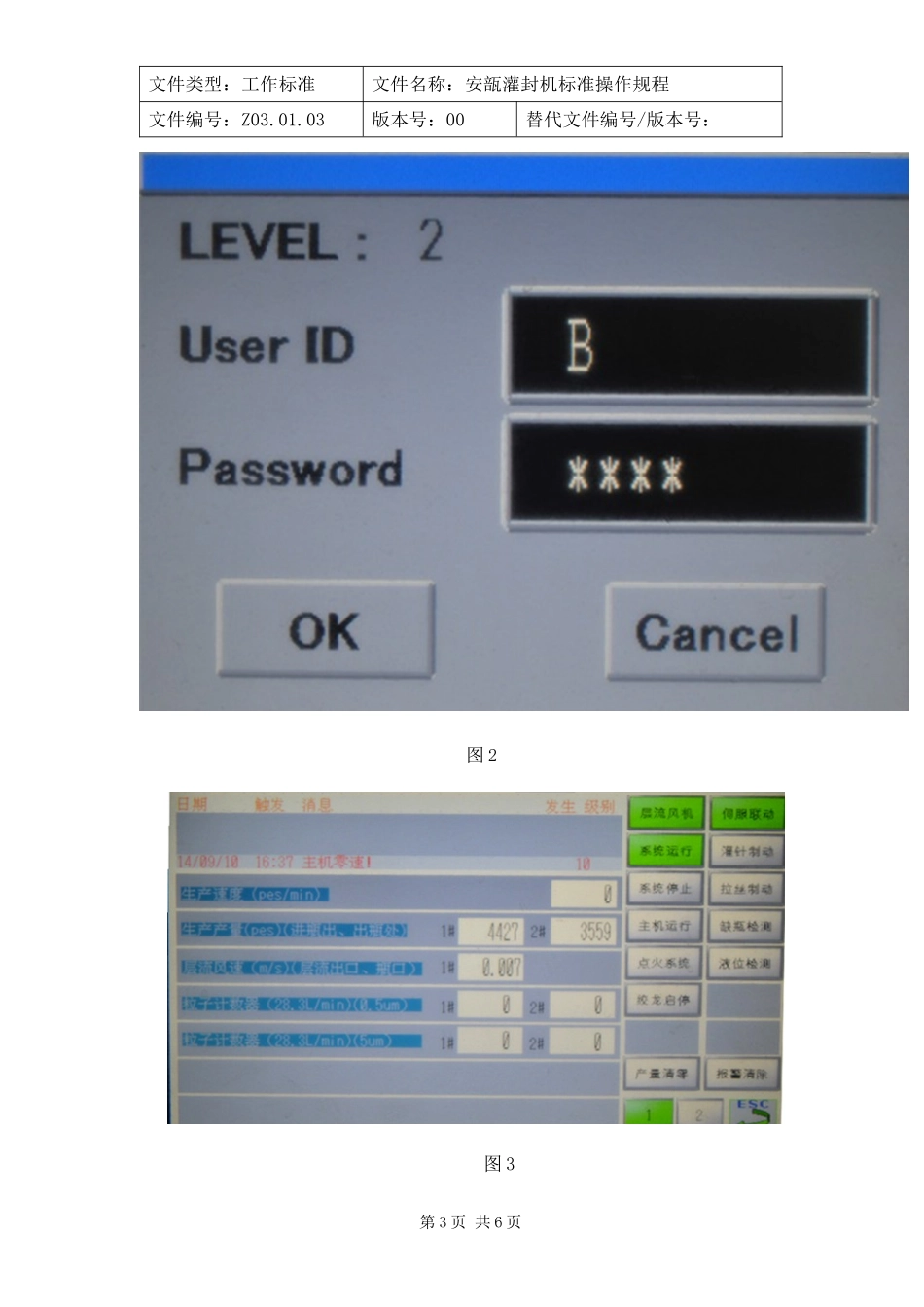

文件类型：工作标准文件名称：安瓿灌封机标准操作规程文件编号：Z03.01.03版本号：00替代文件编号/版本号：目的：建立AGF系列安瓿灌封机操作规程，保证安瓿灌封机的正确使用。范围：适用于AGF系列安瓿灌封机的操作。职责：1.设备操作规程由车间技术人员制定，车间负责人、质量保证部部长和设备管理部部长审核，生产管理负责人和质量管理负责人批准；2.岗位操作工负责本操作规程的实施；3.设备主任、设备员负责对本操作规程的实施进行监控管理；4.质量保证部、设备管理部门对本操作规程的实施情况进行监督和指导。内容：1.主要结构工作原理AGF16/12型安瓿灌封机主要用于制药、化工等行业的安瓿灌装和拉丝封口。本机采用直线间歇式灌装及封口，首先由灌注泵通过灌针将药液注入安瓿内实现安瓿灌装，然后对安瓿头部加热软化经拉丝钳拉丝封口。安瓿灌封机由输瓶网带部件、绞龙拔块分瓶部件、行走梁间歇送瓶部件、药液灌装及其前后冲氮部件、靠瓶部件、加热拉丝部件、转瓶部件、出瓶部件组成。2.主要规格及技术参数2.1产量：(11000～32000)pcs/h,无级调速。2.2适应规格：安瓿瓶：1～20ml2.3动力能耗：5.4kW主电机0.75kW输瓶网带电机0.14kW抽风电机0.22kW转瓶电机0.14k拔块伺服电机(4×0.4)Kw层流风机2.55kW2.4耗氧量：1.8m3/h，（0.3～0.5）MPa2.5燃气耗量：0.6m3/h，（0.03～0.05）MPa2.6负载运转噪声：≤80dB(A)2.7外形尺寸：3830mm×1800mm×1900mm2.8总重量：3400kg3.操作规程制定人审核人审核人审核人批准人批准人部门签名日期颁发部门执行日期分发部门第1页共6页文件类型：工作标准文件名称：安瓿灌封机标准操作规程文件编号：Z03.01.03版本号：00替代文件编号/版本号：3.1操作前的准备工作3.1.1参照维护保养说明《安瓿灌封机维护维修规程》(Z03.01.03)，对所有需要润滑的部件加注润滑油。检查变速箱内油平面，需要时加注相适用的润滑油。3.1.2确认机器燃气、药液管路、电路连接符合要求。3.1.3检查灌装泵是否符合要求。3.1.4转动手轮使机器运行1-3个循环，检查是否有卡滞现象。3.1.5打开电控柜，将断路器全部合上，关上柜门，将电源置于ON。3.2正常启动3.2.1打开压缩空气总阀、燃气总阀，打开电器箱侧端主开关，主电源接通电器件上电，触摸屏进入主菜单画面；（如图1所示）图13.2.2点击“设备维护”按钮，进入如图2所示操作界面：输入用户名“B”，密码“0732”点击OK进入下一界面如图3生产操作一界面。第2页共6页文件类型：工作标准文件名称：安瓿灌封机标准操作规程文件编号：Z03.01.03版本号：00替代文件编号/版本号：图2图3第3页共6页文件类型：工作标准文件名称：安瓿灌封机标准操作规程文件编号：Z03.01.03版本号：00替代文件编号/版本号：3.2.3图示3界面内点击“层流风机”使之变为绿色，检查层流系统是否符合要求（风速0.36m/s—0.54m/s）,然后点击“伺服联动”按钮变为绿色。层流风机操作如下：3.2.3.1将风机电源打开，开关指示灯亮，显示风机工作状态。3.2.3.2风量调节：风量调节开关安装在面板上，调节变频器频率，使风速控制在0.36m/s—0.54m/s（调频器屏幕显示是频率，顺时针方向旋转电位器增大风量，反之减小风量）。3.2.3.3达到转速后，查看初、高效压差表值是否合格。压差表是对初效过滤器两端进行实时的检测，超过警戒值时及时更换。高效压力表是对层流罩外的压力进行实时监测，以便观察过滤器的性能，超过警戒值时及时更换。3.2.3.4生产结束后，先将调频器转速归零，然后关闭风机按钮。3.2.4检查触摸屏下方没有任何报警显示。3.2.5检查已烘干的包材是否已将网带部分排好，并将倒瓶扶正或用镊子来夹走3.2.6检查灌装管路是否充满药液。3.2.7各检查项均已合格后，点击“系统运行”和“主机运行”按钮变为绿色。检查转瓶系统是否正常运转。3.2.8检查燃气管路正常，无漏点，气压正常。3.2.9点击“点火系统”按钮变为绿色,进行燃气点火测试，根据经验调节流计开关，使火焰达到理想状态。3.2.10点击下一页进入“生产操作二”界面如图4，可以选择三种灌装方式：图4全灌，不管是否有瓶，灌装泵均会实现灌装动作；全不灌，不管是否有瓶，灌泵均不会有灌装动作；无瓶不灌，...
