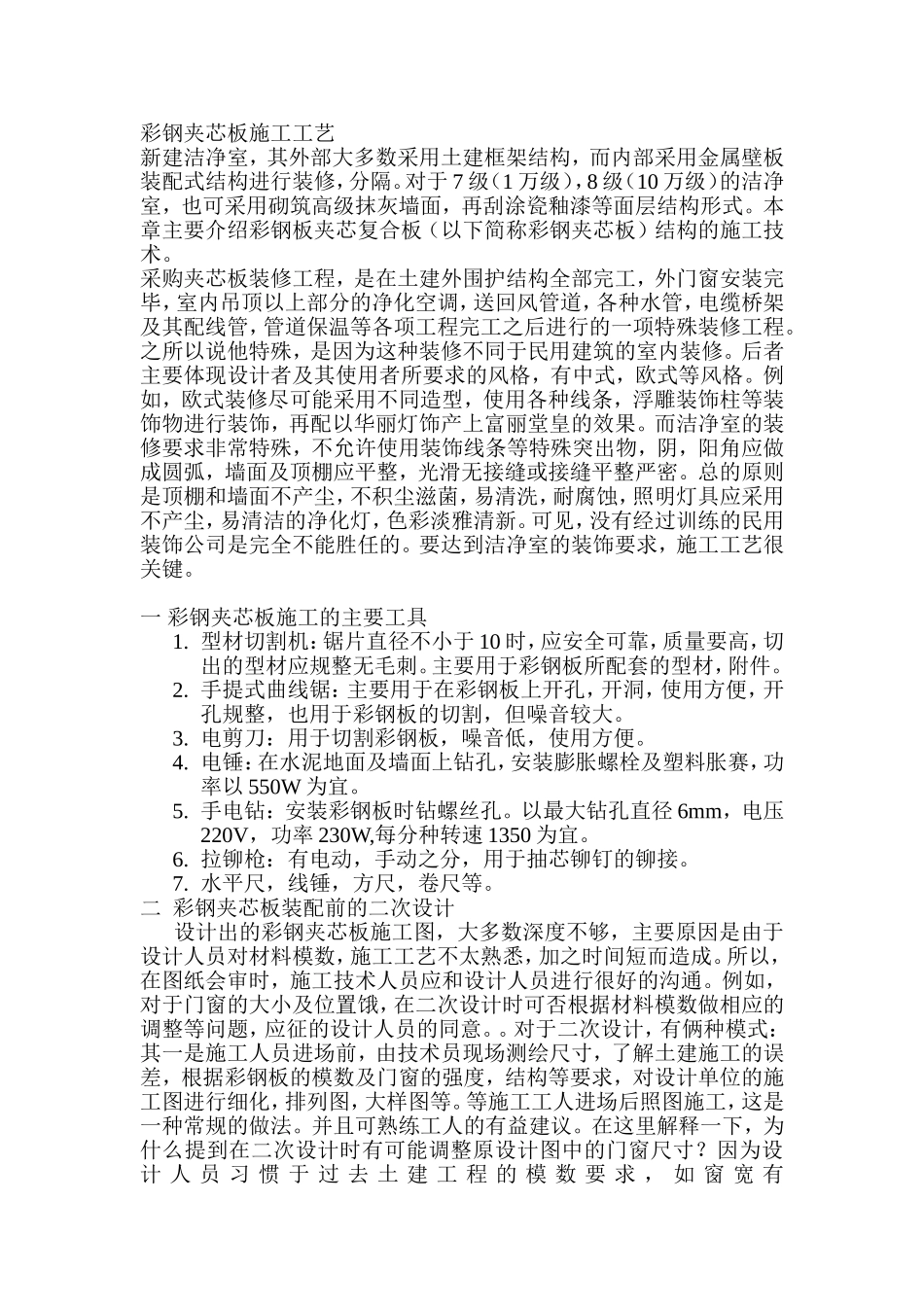

彩钢夹芯板施工工艺新建洁净室,其外部大多数采用土建框架结构,而内部采用金属壁板装配式结构进行装修,分隔。对于7级(1万级),8级(10万级)的洁净室,也可采用砌筑高级抹灰墙面,再刮涂瓷釉漆等面层结构形式。本章主要介绍彩钢板夹芯复合板(以下简称彩钢夹芯板)结构的施工技术。采购夹芯板装修工程,是在土建外围护结构全部完工,外门窗安装完毕,室内吊顶以上部分的净化空调,送回风管道,各种水管,电缆桥架及其配线管,管道保温等各项工程完工之后进行的一项特殊装修工程。之所以说他特殊,是因为这种装修不同于民用建筑的室内装修。后者主要体现设计者及其使用者所要求的风格,有中式,欧式等风格。例如,欧式装修尽可能采用不同造型,使用各种线条,浮雕装饰柱等装饰物进行装饰,再配以华丽灯饰产上富丽堂皇的效果。而洁净室的装修要求非常特殊,不允许使用装饰线条等特殊突出物,阴,阳角应做成圆弧,墙面及顶棚应平整,光滑无接缝或接缝平整严密。总的原则是顶棚和墙面不产尘,不积尘滋菌,易清洗,耐腐蚀,照明灯具应采用不产尘,易清洁的净化灯,色彩淡雅清新。可见,没有经过训练的民用装饰公司是完全不能胜任的。要达到洁净室的装饰要求,施工工艺很关键。一彩钢夹芯板施工的主要工具1.型材切割机:锯片直径不小于10时,应安全可靠,质量要高,切出的型材应规整无毛刺。主要用于彩钢板所配套的型材,附件。2.手提式曲线锯:主要用于在彩钢板上开孔,开洞,使用方便,开孔规整,也用于彩钢板的切割,但噪音较大。3.电剪刀:用于切割彩钢板,噪音低,使用方便。4.电锤:在水泥地面及墙面上钻孔,安装膨胀螺栓及塑料胀赛,功率以550W为宜。5.手电钻:安装彩钢板时钻螺丝孔。以最大钻孔直径6mm,电压220V,功率230W,每分种转速1350为宜。6.拉铆枪:有电动,手动之分,用于抽芯铆钉的铆接。7.水平尺,线锤,方尺,卷尺等。二彩钢夹芯板装配前的二次设计设计出的彩钢夹芯板施工图,大多数深度不够,主要原因是由于设计人员对材料模数,施工工艺不太熟悉,加之时间短而造成。所以,在图纸会审时,施工技术人员应和设计人员进行很好的沟通。例如,对于门窗的大小及位置饿,在二次设计时可否根据材料模数做相应的调整等问题,应征的设计人员的同意。。对于二次设计,有俩种模式:其一是施工人员进场前,由技术员现场测绘尺寸,了解土建施工的误差,根据彩钢板的模数及门窗的强度,结构等要求,对设计单位的施工图进行细化,排列图,大样图等。等施工工人进场后照图施工,这是一种常规的做法。并且可熟练工人的有益建议。在这里解释一下,为什么提到在二次设计时有可能调整原设计图中的门窗尺寸?因为设计人员习惯于过去土建工程的模数要求,如窗宽有1000mm,2000mm。1500mm等尺寸模数,门宽有900mm,1000mm等尺寸模数。如果在彩钢夹芯板隔墙上采用该尺寸,就会出现下列问题:若采用的是企口型彩钢夹芯板,其有效宽度为1150mm,实际宽度为1175mm。若窗户宽度尺寸取1000mm,就要在排列好的彩钢板上锯出窗洞,锯下的洞口材料大多数不能再被利用,并且窗缝和彩钢板拼接缝有错位,不美观。若对窗户宽度没有特出严格的尺寸,就不如把宽度改为彩钢板的有效宽度1150mm。这样,窗洞口可用留的办法处理,如图4.2-2所示。这样可节约材料,并且窗缝与彩钢夹芯板拼接缝相重合,效果美观。在彩钢夹芯板装饰工程中,直接用彩钢夹芯板做门是即节约又美观的一种选择。用彩钢夹心板做门时,门宽尺寸的选定非常关键。在满足工艺要求的条件下,若门的宽度可调整时,门洞宽度可能不大于950mm。这样,从整板上锯出门洞,裁下的板正好可做门扇,不浪费材料,如图4.2-3所示。一般在整板上锯出的门洞边保留200mm宽。该边与相邻板的企口插接,强度能满足要求。若门洞宽800mm能满足要求时,可用图4.2-4的下料方法。若由于工艺要求,门洞宽大于950mm,这时裁下的板料因为有接缝,强度不够,不能做门扇(图4.2-5),这种门还需利用整板来裁门板料,浪费材料。若门宽大于950mm,又是双扇门,下料如图4.2-6所示,锯下的料可做门扇。以上就是门窗尺寸及排料的规则。为了即节约又美观,对彩钢夹芯板的尺寸模...
