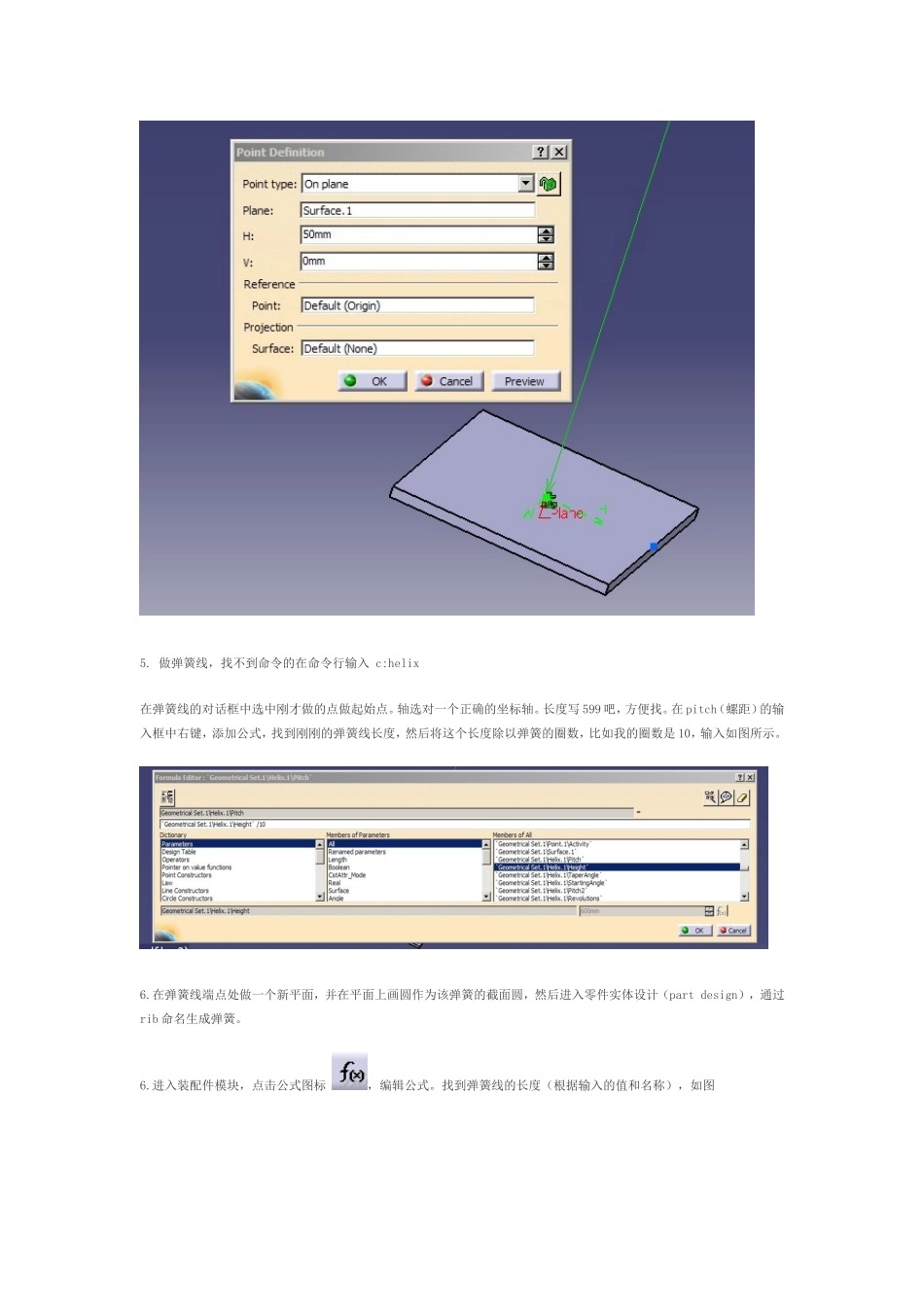

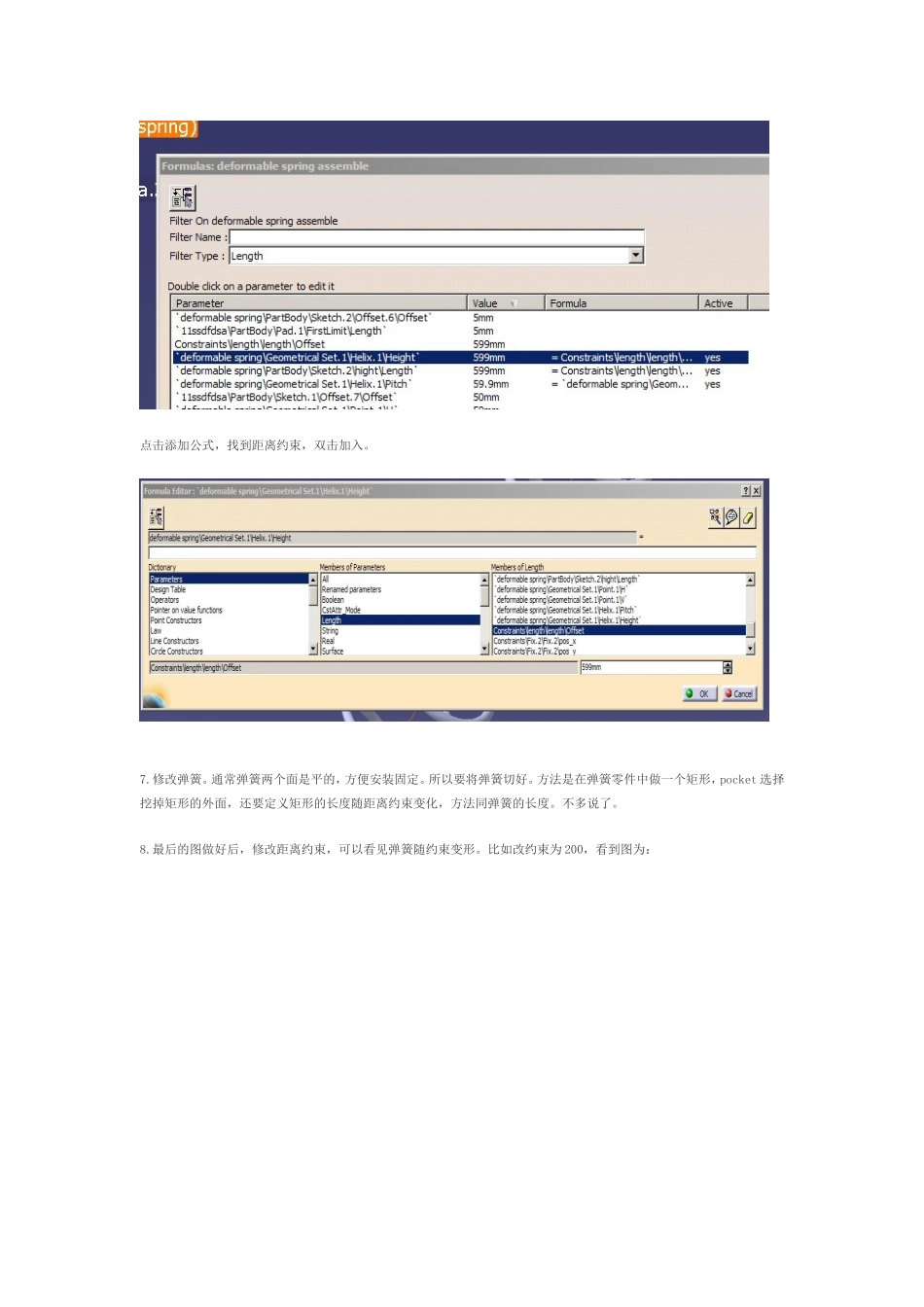

弹簧的可变形装配2009-05-0609:19catia的装配中，很多时候需要进行变形装配，比如弹簧、o型圈等。像o型圈这样的真正的变形很难做到，但是，我们可以通过函数来做到弹簧的变形装配。弹簧的变形装配是通过函数来改变弹簧的参数做到的，也就是说，将装配参数送给弹簧参数。方法如下：1.新建一个弹簧支持面，在装配中，调用两次，这样就有两个弹簧的支持面。通过offset将两个支持面约束好，如图所示。2.在装配图中插入一个part，并将该part重命名（推荐重命名）。3.双击新加入的part的一个坐标平面，进入该零件的编辑界面，如果是在partdesign界面，请换到线框设计界面。4.在弹簧支持面上做一个点，如图所示。5.做弹簧线，找不到命令的在命令行输入c:helix在弹簧线的对话框中选中刚才做的点做起始点。轴选对一个正确的坐标轴。长度写599吧，方便找。在pitch（螺距）的输入框中右键，添加公式，找到刚刚的弹簧线长度，然后将这个长度除以弹簧的圈数，比如我的圈数是10，输入如图所示。6.在弹簧线端点处做一个新平面，并在平面上画圆作为该弹簧的截面圆，然后进入零件实体设计（partdesign），通过rib命名生成弹簧。6.进入装配件模块，点击公式图标，编辑公式。找到弹簧线的长度（根据输入的值和名称），如图点击添加公式，找到距离约束，双击加入。7.修改弹簧。通常弹簧两个面是平的，方便安装固定。所以要将弹簧切好。方法是在弹簧零件中做一个矩形，pocket选择挖掉矩形的外面，还要定义矩形的长度随距离约束变化，方法同弹簧的长度。不多说了。8.最后的图做好后，修改距离约束，可以看见弹簧随约束变形。比如改约束为200，看到图为：
