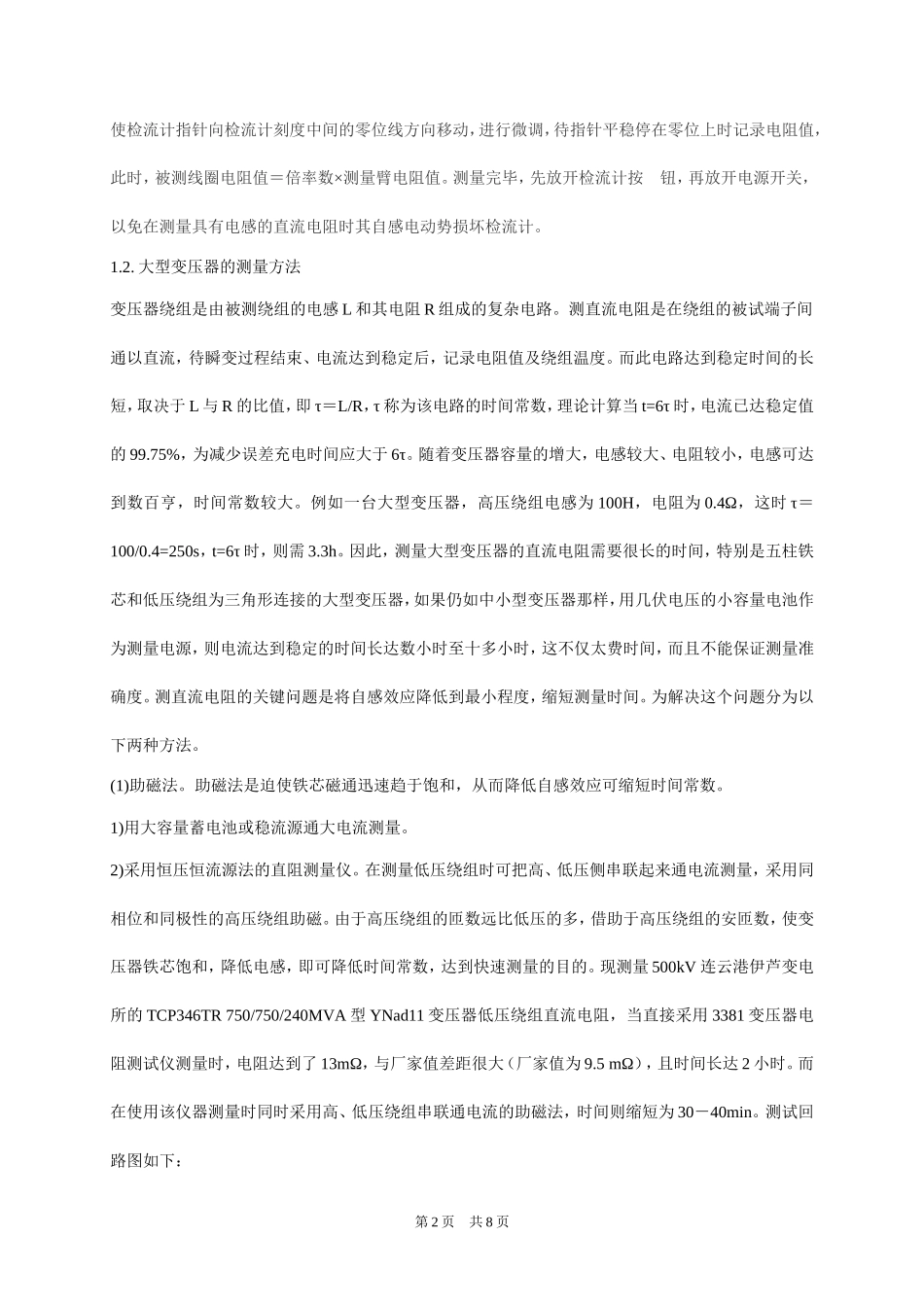

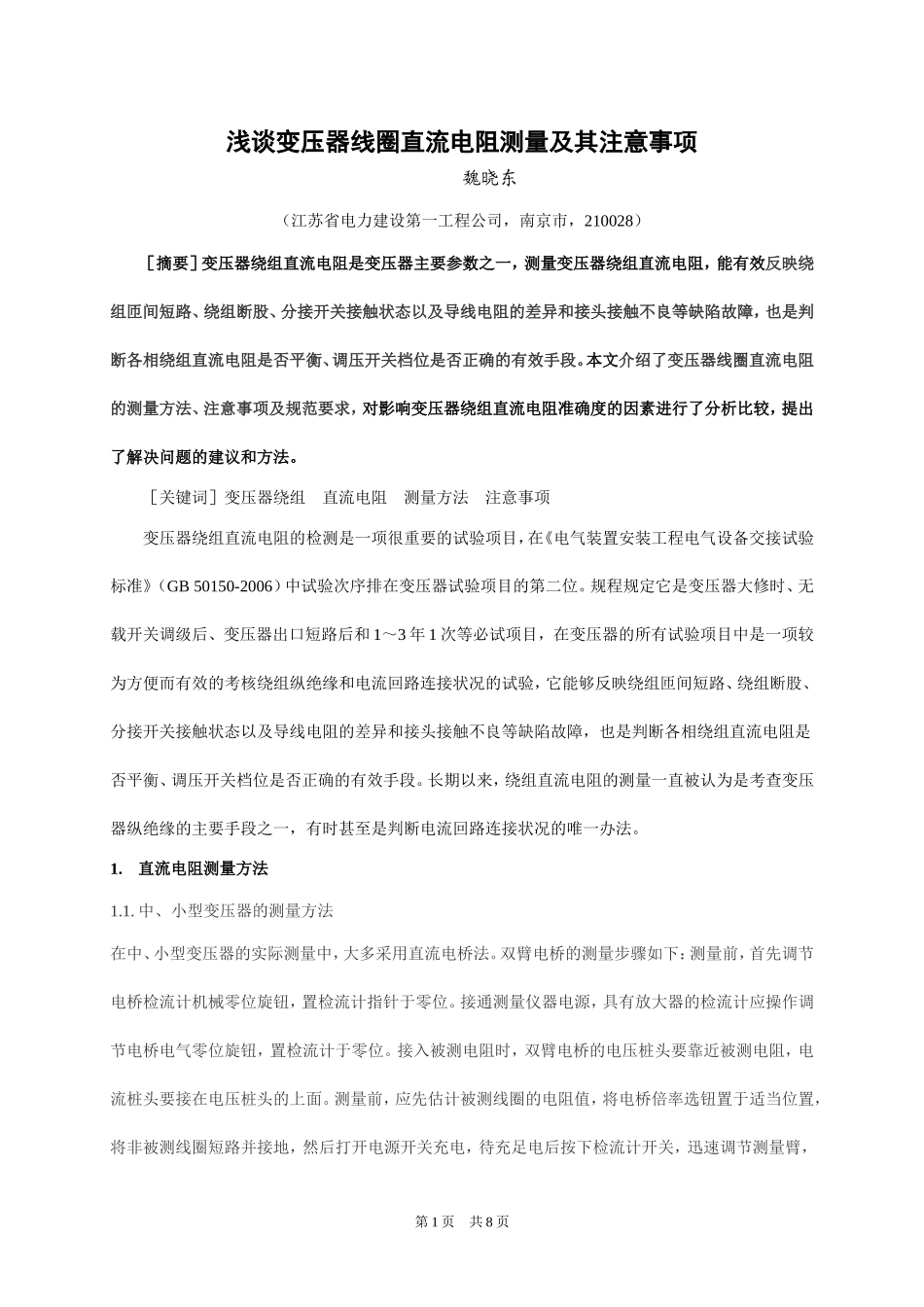

浅谈变压器线圈直流电阻测量及其注意事项魏晓东（江苏省电力建设第一工程公司，南京市，210028）［摘要］变压器绕组直流电阻是变压器主要参数之一，测量变压器绕组直流电阻，能有效反映绕组匝间短路、绕组断股、分接开关接触状态以及导线电阻的差异和接头接触不良等缺陷故障，也是判断各相绕组直流电阻是否平衡、调压开关档位是否正确的有效手段。本文介绍了变压器线圈直流电阻的测量方法、注意事项及规范要求，对影响变压器绕组直流电阻准确度的因素进行了分析比较，提出了解决问题的建议和方法。［关键词］变压器绕组直流电阻测量方法注意事项变压器绕组直流电阻的检测是一项很重要的试验项目，在《电气装置安装工程电气设备交接试验标准》（GB50150-2006）中试验次序排在变压器试验项目的第二位。规程规定它是变压器大修时、无载开关调级后、变压器出口短路后和1～3年1次等必试项目，在变压器的所有试验项目中是一项较为方便而有效的考核绕组纵绝缘和电流回路连接状况的试验，它能够反映绕组匝间短路、绕组断股、分接开关接触状态以及导线电阻的差异和接头接触不良等缺陷故障，也是判断各相绕组直流电阻是否平衡、调压开关档位是否正确的有效手段。长期以来，绕组直流电阻的测量一直被认为是考查变压器纵绝缘的主要手段之一，有时甚至是判断电流回路连接状况的唯一办法。1.直流电阻测量方法1.1.中、小型变压器的测量方法在中、小型变压器的实际测量中，大多采用直流电桥法。双臂电桥的测量步骤如下：测量前，首先调节电桥检流计机械零位旋钮，置检流计指针于零位。接通测量仪器电源，具有放大器的检流计应操作调节电桥电气零位旋钮，置检流计于零位。接入被测电阻时，双臂电桥的电压桩头要靠近被测电阻，电流桩头要接在电压桩头的上面。测量前，应先估计被测线圈的电阻值，将电桥倍率选钮置于适当位置，将非被测线圈短路并接地，然后打开电源开关充电，待充足电后按下检流计开关，迅速调节测量臂，第1页共8页使检流计指针向检流计刻度中间的零位线方向移动，进行微调，待指针平稳停在零位上时记录电阻值，此时，被测线圈电阻值＝倍率数×测量臂电阻值。测量完毕，先放开检流计按钮，再放开电源开关，以免在测量具有电感的直流电阻时其自感电动势损坏检流计。1.2.大型变压器的测量方法变压器绕组是由被测绕组的电感L和其电阻R组成的复杂电路。测直流电阻是在绕组的被试端子间通以直流，待瞬变过程结束、电流达到稳定后，记录电阻值及绕组温度。而此电路达到稳定时间的长短，取决于L与R的比值，即τ＝L/R，τ称为该电路的时间常数，理论计算当t=6τ时，电流已达稳定值的99.75%，为减少误差充电时间应大于6τ。随着变压器容量的增大，电感较大、电阻较小，电感可达到数百亨，时间常数较大。例如一台大型变压器，高压绕组电感为100H，电阻为0.4Ω，这时τ＝100/0.4=250s，t=6τ时，则需3.3h。因此，测量大型变压器的直流电阻需要很长的时间，特别是五柱铁芯和低压绕组为三角形连接的大型变压器，如果仍如中小型变压器那样，用几伏电压的小容量电池作为测量电源，则电流达到稳定的时间长达数小时至十多小时，这不仅太费时间，而且不能保证测量准确度。测直流电阻的关键问题是将自感效应降低到最小程度，缩短测量时间。为解决这个问题分为以下两种方法。(1)助磁法。助磁法是迫使铁芯磁通迅速趋于饱和，从而降低自感效应可缩短时间常数。1)用大容量蓄电池或稳流源通大电流测量。2)采用恒压恒流源法的直阻测量仪。在测量低压绕组时可把高、低压侧串联起来通电流测量，采用同相位和同极性的高压绕组助磁。由于高压绕组的匝数远比低压的多，借助于高压绕组的安匝数，使变压器铁芯饱和，降低电感，即可降低时间常数，达到快速测量的目的。现测量500kV连云港伊芦变电所的TCP346TR750/750/240MVA型YNad11变压器低压绕组直流电阻，当直接采用3381变压器电阻测试仪测量时，电阻达到了13mΩ，与厂家值差距很大（厂家值为9.5mΩ），且时间长达2小时。而在使用该仪器测量时同时采用高、低压绕组串联通电流的助磁法，时间则缩短为30－40min。测试回路图如下：第2页共8页此图为测量Rac的接线图测试结...
