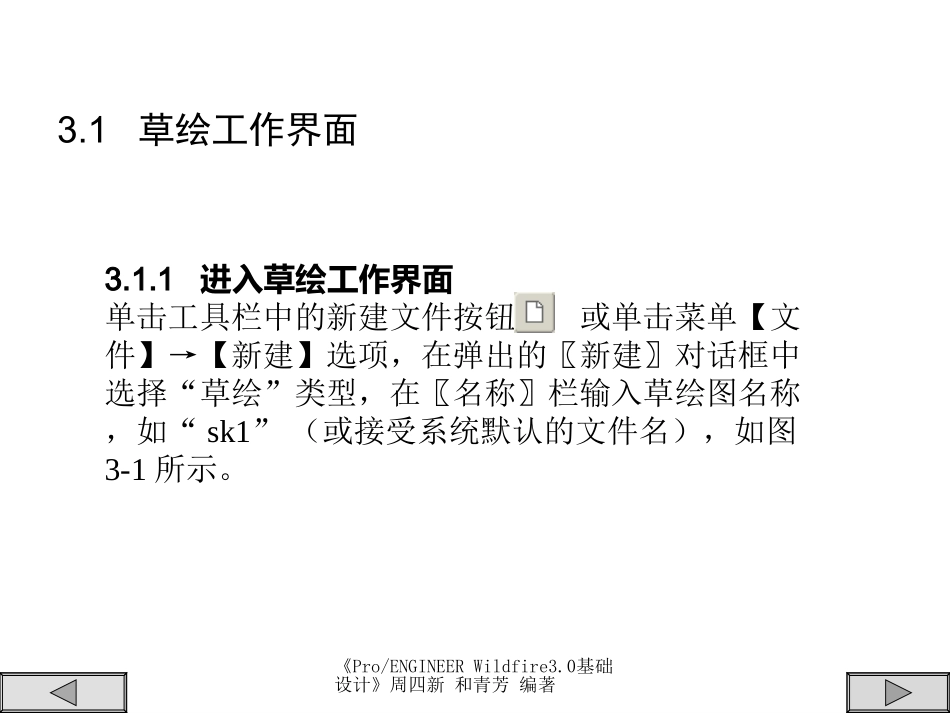

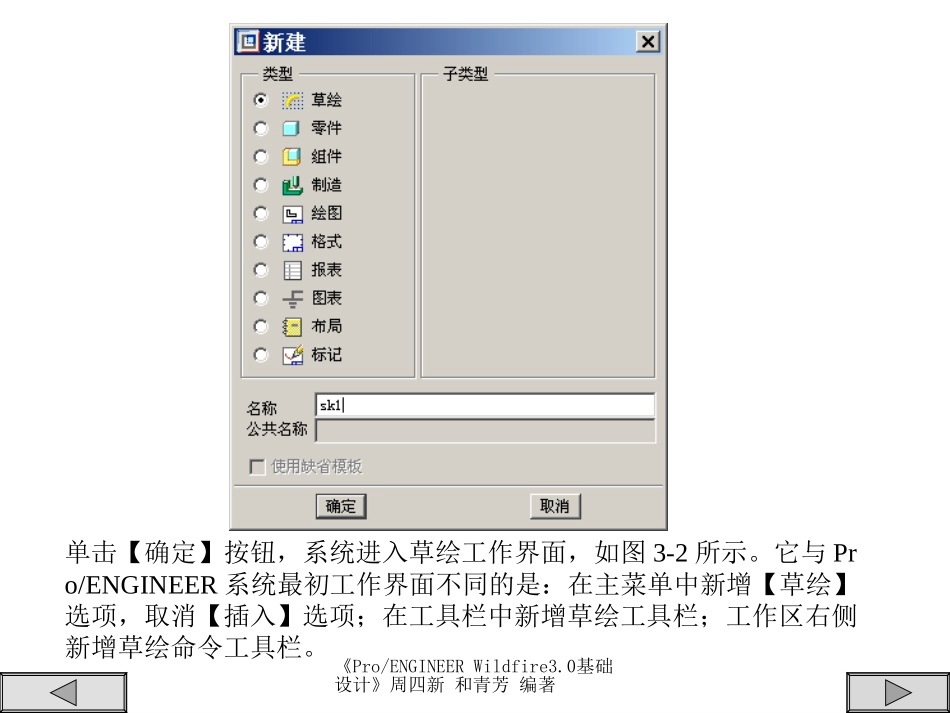

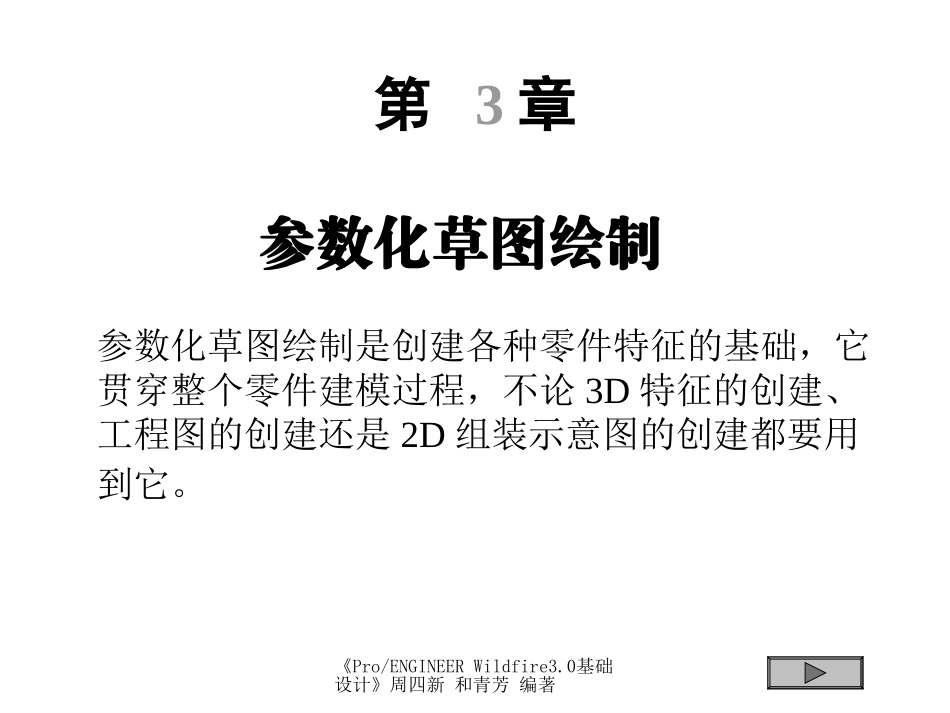

《Pro/ENGINEERWildfire3.0基础设计》周四新和青芳编著第3章参数化草图绘制参数化草图绘制是创建各种零件特征的基础，它贯穿整个零件建模过程，不论3D特征的创建、工程图的创建还是2D组装示意图的创建都要用到它。《Pro/ENGINEERWildfire3.0基础设计》周四新和青芳编著3.1草绘工作界面3.1.1进入草绘工作界面单击工具栏中的新建文件按钮，或单击菜单【文件】→【新建】选项，在弹出的〖新建〗对话框中选择“草绘”类型，在〖名称〗栏输入草绘图名称，如“sk1”（或接受系统默认的文件名），如图3-1所示。《Pro/ENGINEERWildfire3.0基础设计》周四新和青芳编著单击【确定】按钮，系统进入草绘工作界面，如图3-2所示。它与Pro/ENGINEER系统最初工作界面不同的是：在主菜单中新增【草绘】选项，取消【插入】选项；在工具栏中新增草绘工具栏；工作区右侧新增草绘命令工具栏。《Pro/ENGINEERWildfire3.0基础设计》周四新和青芳编著图3-2草绘工作界面《Pro/ENGINEERWildfire3.0基础设计》周四新和青芳编著3.1.2草绘工具栏•工具栏中新增的草绘工具栏如图3-3所示，它们主要用来控制草绘过程及在草绘图中是否显示尺寸、几何约束等。现将工具栏中的命令按钮说明如下：：控制草图中是否显示尺寸。：控制草图中是否显示几何约束。：控制草图中是否显示网格。：控制草图中是否显示草绘实体端点。《Pro/ENGINEERWildfire3.0基础设计》周四新和青芳编著3.1.3草绘命令工具栏•草绘命令工具栏位于屏幕右侧，该栏中将绘制草图的各种绘制命令、尺寸标注、尺寸修改、几何约束、图元镜像等命令以图标按钮的形式给出，与之对应的草绘命令也可在菜单〖草绘〗的下拉菜单中找到。•现将草绘命令工具栏中各命令按钮的功能说明如下：《Pro/ENGINEERWildfire3.0基础设计》周四新和青芳编著《Pro/ENGINEERWildfire3.0基础设计》周四新和青芳编著《Pro/ENGINEERWildfire3.0基础设计》周四新和青芳编著《Pro/ENGINEERWildfire3.0基础设计》周四新和青芳编著《Pro/ENGINEERWildfire3.0基础设计》周四新和青芳编著3.2点、直线、矩形的绘制3.2.1点的绘制在进行辅助尺寸标注、辅助截面绘制、复杂模型中的轨迹定位时经常使用该命令。绘制点的步骤如下：单击草绘命令工具栏中的绘制点按钮，也可单击菜单【草绘】→【点】选项。在绘图区域单击鼠标左键即可创建第一个草绘点。移动鼠标并再次单击鼠标左键即可创建第二个草绘点，此时屏幕上除了显示两个草绘点外，还显示两个草绘点间的尺寸位置关系。《Pro/ENGINEERWildfire3.0基础设计》周四新和青芳编著3.2.2直线的绘制在所有图形元素中，直线是最基本的图形元素，在草绘命令工具栏上有三种形式的直线创建方式：绘制实体直线、绘制中心线、绘制与两实体相切的直线。绘制直线的步骤如下：在草绘命令工具栏上单击一种绘制直线方式的图标按钮。在草绘区域任一位置上单击鼠标左键，此位置即为绘制直线的起点，随着鼠标的移动，一条高亮显示的直线也会随之变化；拖动鼠标至直线的终点，单击鼠标左键，即可完成一条直线的绘制。移动鼠标可继续绘制第二条直线。第一条直线的终点将为第二条直线的起点。拖动鼠标至线段的终点，单击鼠标左键即可完成第二条直线的绘制。重复步骤，可连续绘制多条直线，完成所有的直线绘制后，单击鼠标中键即可结束直线绘制命令，此时系统会自动标注各线段的尺寸。《Pro/ENGINEERWildfire3.0基础设计》周四新和青芳编著实例绘制如图3-4所示的图形。图3-4实例要求绘制的图形《Pro/ENGINEERWildfire3.0基础设计》周四新和青芳编著打开练习文件步骤1《Pro/ENGINEERWildfire3.0基础设计》周四新和青芳编著绘制实体直线步骤2《Pro/ENGINEERWildfire3.0基础设计》周四新和青芳编著绘制与两实体相切的直线步骤3保存文件步骤4《Pro/ENGINEERWildfire3.0基础设计》周四新和青芳编著3.2.3矩形的绘制使用绘制直线命令，通过绘制四条直线并给予适当的尺寸标注和几何约束即可绘制一矩形。此外，草绘命令工具栏中提供了更为方便的绘制【矩形工具】按钮，使用该工具可快速创建矩形。绘制矩形的步骤如下：在草绘工具栏中，单击【绘制矩形】按...
