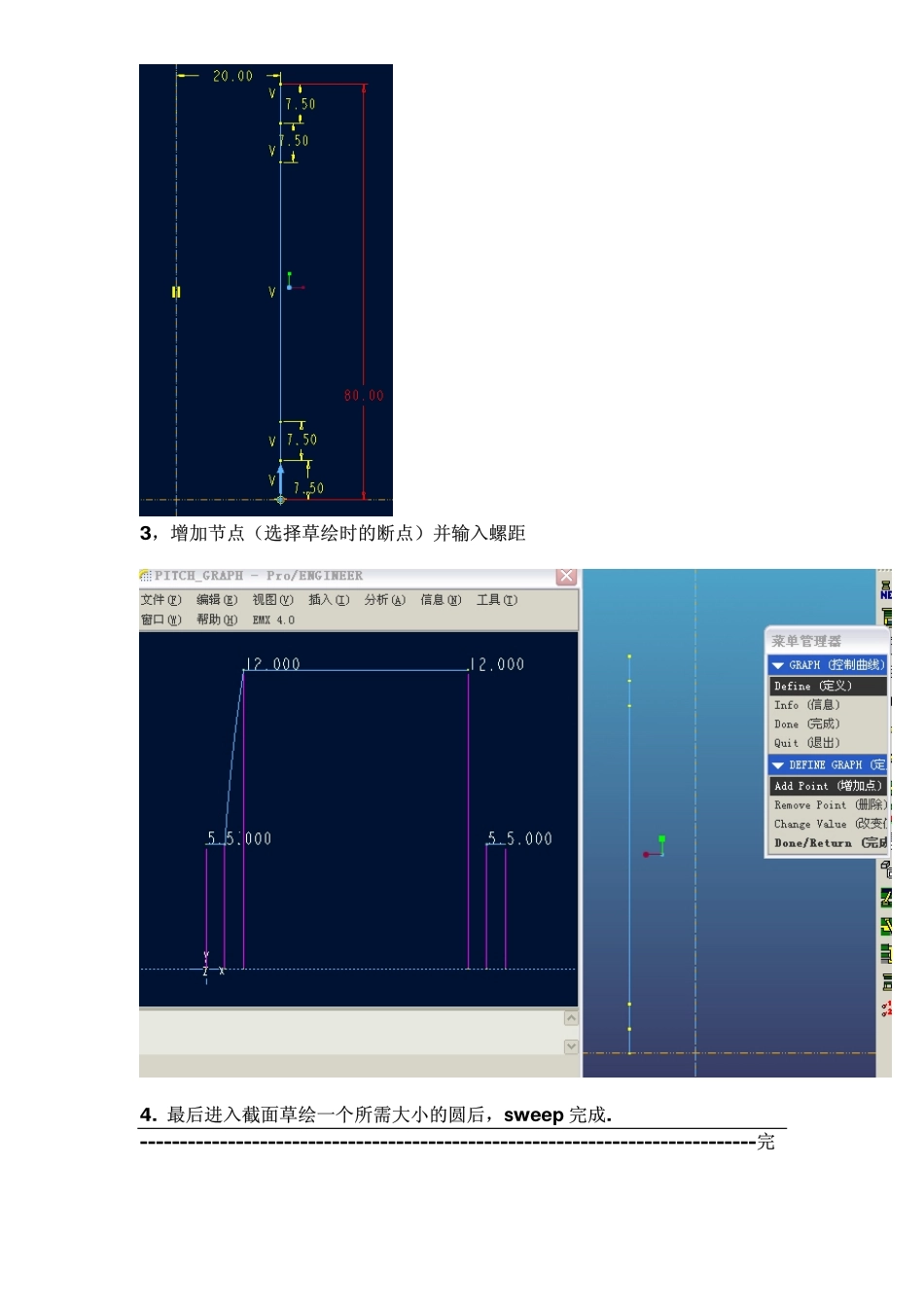

八种弹簧--->制作过程.ByAristocrat侠客无踪cboyewww.caxhome.com整理圆柱形弹簧BY侠客无踪1．一个命令，插入＝》螺旋扫描＝》伸出项，然后如图选项，点确定。2．进入草绘区画轨迹线。数字随便。3，增加节点（选择草绘时的断点）并输入螺距4.最后进入截面草绘一个所需大小的圆后，sweep完成.-----------------------------------------------------------------------------完喇叭口的弹簧其实和前一个圆柱弹簧一样的做法，只是在画轨迹线的时候给一个角度。其他步骤都一样的如下图。--------------------------------------------------------------------------------------完三弯曲弹簧(两种做法)第一种Bycboye1.插入＝》螺旋扫描＝》伸出项(常数形式)第二步第三步最后成形.------------------------------------------------------------------------------------------------------------------------完第二种作法Byaristocrat1.先作一基准曲线如下图：2.作垂直基准面TOP的变剖扫描，剖面加关系如下3.完成后选曲面边扫描.--------------------------------完--------------------------------------------------Bycboye1．圆柱坐标系r=40theta=t*1470z=t*28第二步第三步---------------------------------完----------------------------------------------------Bycboye第一步:做两个如下的曲面.)第二步:用曲面剪切曲面！(/求交线)第三步.先做两端曲线。最后过曲线做sweep.完成--------------------------------------------完-----------------------------------------By侠客无踪可变扫描画一个曲面做完这一个。裁剪扫描曲面的两个角画两条曲线用可变扫描，选曲面的边界和做的曲线为轨迹线。------------------------------完------------------------------------Byaristocrat1.先作一拉伸曲面2,再作一变节距螺旋曲面如下2.两曲面求交得出基准曲线，最后再用曲线作扫描！--------------------------完-----------------------------------------------Byaristocrat1．先作一带状螺旋曲面如下图2．选带曲面的两条边分别为轨迹作变剖扫描，如下图3．剖面如下，加关系，4．选变剖曲面的边作扫描，完成------------完-----------www.caxhome.com整理（ByMaiz）、
