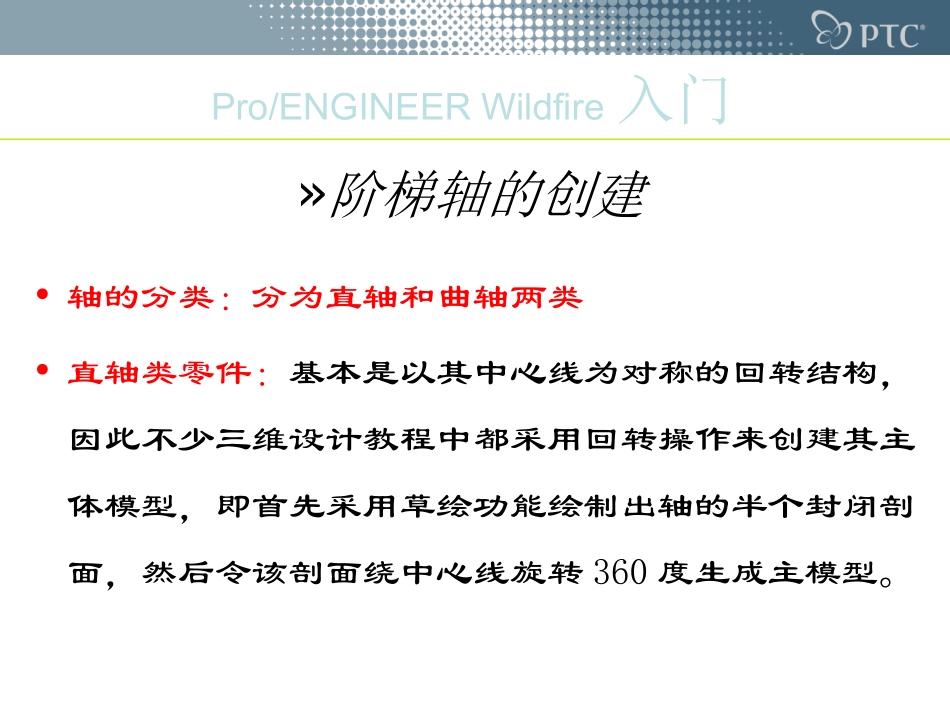

Pro/ENGINEERWildfire入门»阶梯轴的创建•轴的分类：分为直轴和曲轴两类•直轴类零件：基本是以其中心线为对称的回转结构，因此不少三维设计教程中都采用回转操作来创建其主体模型，即首先采用草绘功能绘制出轴的半个封闭剖面，然后令该剖面绕中心线旋转360度生成主模型。Pro/ENGINEERWildfire入门»阶梯轴的创建这种建模方法纵然建模效率较高，但并不符合轴类零件的实际加工工艺过程。PROE强调的是CAD／CAPP／CAM的一体化，即在设计阶段(CAD)就应该充分考虑到该零件的工艺性(CAPP)和加工制造(CAM)方法，这样设计参数或设计信息就能有效地传递至产品开发的后续环节，才能使设计资源在工艺和制造环节得以共享和充分利用。这种设计思想符合现代设计制造中“产品全生命周期的管理”(PLM)理论和方法。Pro/ENGINEERWildfire入门»阶梯轴的创建可以设想，一个阶梯轴的加工制造过程和工艺路线大体是：棒状毛坯(棒料或锻料)→在车床上进行体积切削→生成一端的多个台阶→掉头夹持→继续进行体积切削→生成另一端台阶→车槽→倒角→倒圆角→在铣床上铣槽→磨削。Pro/ENGINEERWildfire入门»阶梯轴的创建Pro/ENGINEERWildfire入门»阶梯轴的创建如果在设计阶段就能较充分地考虑这一工艺流程进行建模，那么在创建各个特征时所用的参数和信息都能为后续的工艺、加工制造和装配环节所共享，这些设计信息甚至可以传递到数控加工程序当中而得到最充分的利用，从而最大限度的减少了信息的重复输入和冗余。这样才真正地实现了CAD／CAM的一体化，有效地提高设计质量和设计效率。Pro/ENGINEERWildfire操作基本流程•阶梯轴的创建工作流程：•第一步：设置工作目录（用于管理文件：保存和打开,节省文件打开的时间）•第二步：建立新文件•第三步：单击特征工具条上的拉伸命令,以TOP基准面为草绘平面,在草绘中绘30mm的圆，退出草绘，将其拉伸为如图2—1(a)所示长度154mm的圆棒，即为阶梯轴的毛坯棒料。Pro/ENGINEERWildfire操作基本流程•第四步：单击特征工具条J上的旋转命令，以FRONT基准面为草绘平面，绘制长度为92mm的矩形(这个矩形的长边即将来车削时车刀轴向进给的有效长度，短边则为车刀径向进给的有效长度)及旋转中心线，并使矩形的上边至中心线的距离为11mm。退出草绘，进行旋转减料操作，即可获得第一个阶梯。Pro/ENGINEERWildfire操作基本流程•继续采用类似上一步的操作方法，分别绘制边长59mm、43mm及12mm的矩形，各个矩形的上边至中心线的距离分别为10mm、9mm、及7．5mm，进行三次旋转操作，即可获得阶梯轴右侧四个阶梯的创建。创建过程分别如图2—1(b)和图2—1(c)所示。Pro/ENGINEERWildfire操作基本流程•第五步:左侧的三个台阶也均采取类似的操作，最后得到的阶梯轴如图2—1(d)所示。•第六步:Pro/ENGINEERWildfire操作基本流程Pro/ENGINEERWildfire操作基本流程
