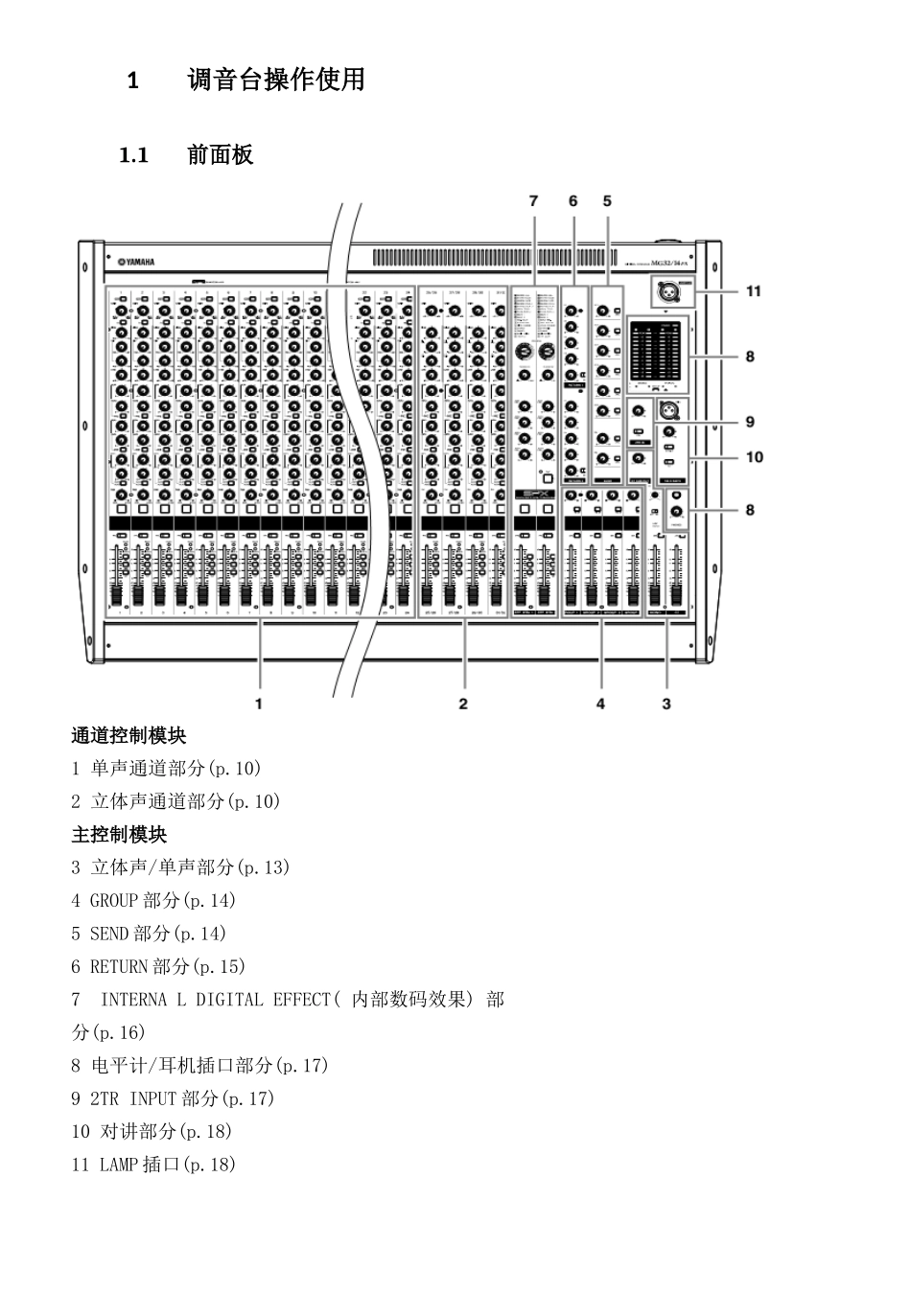

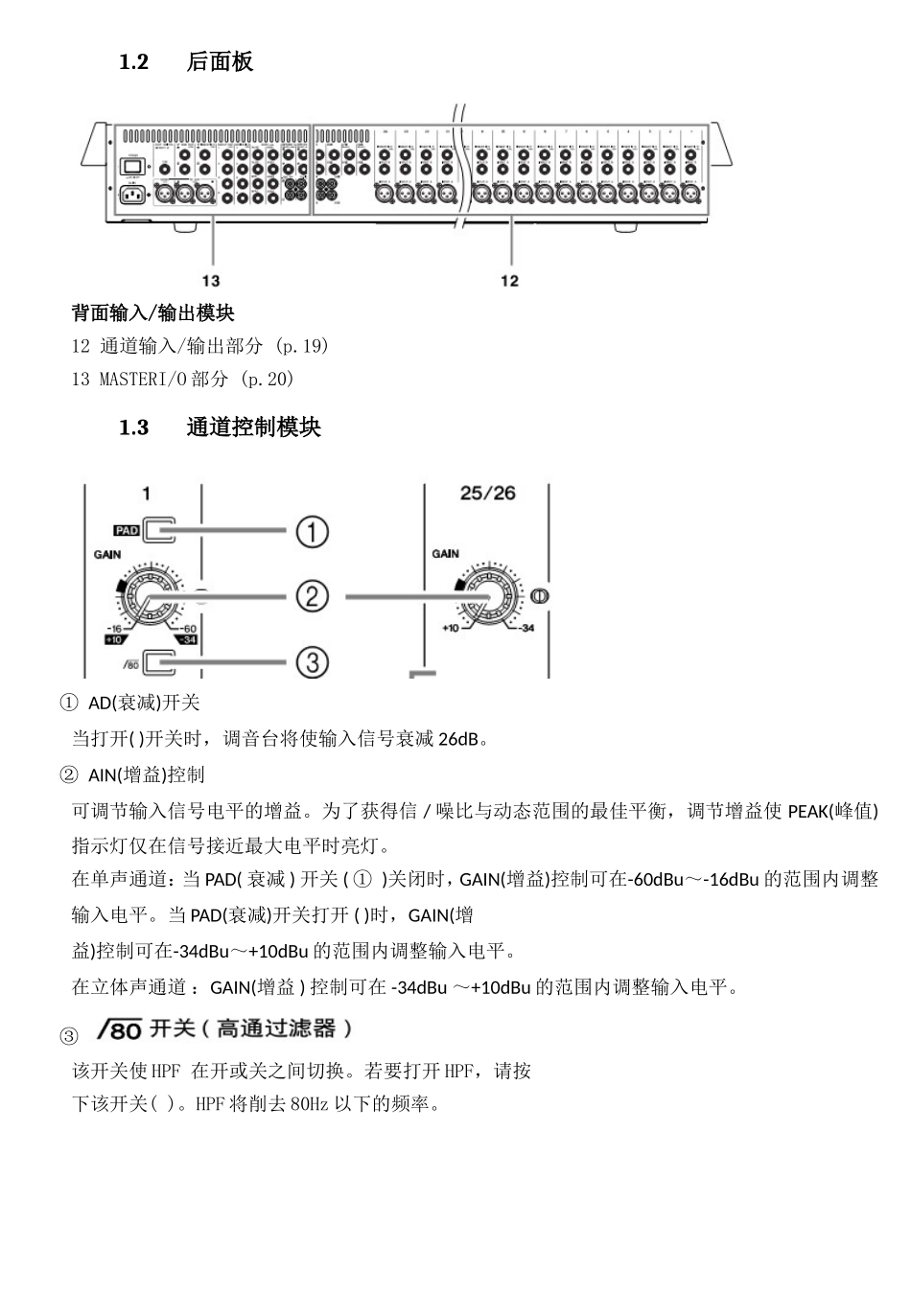

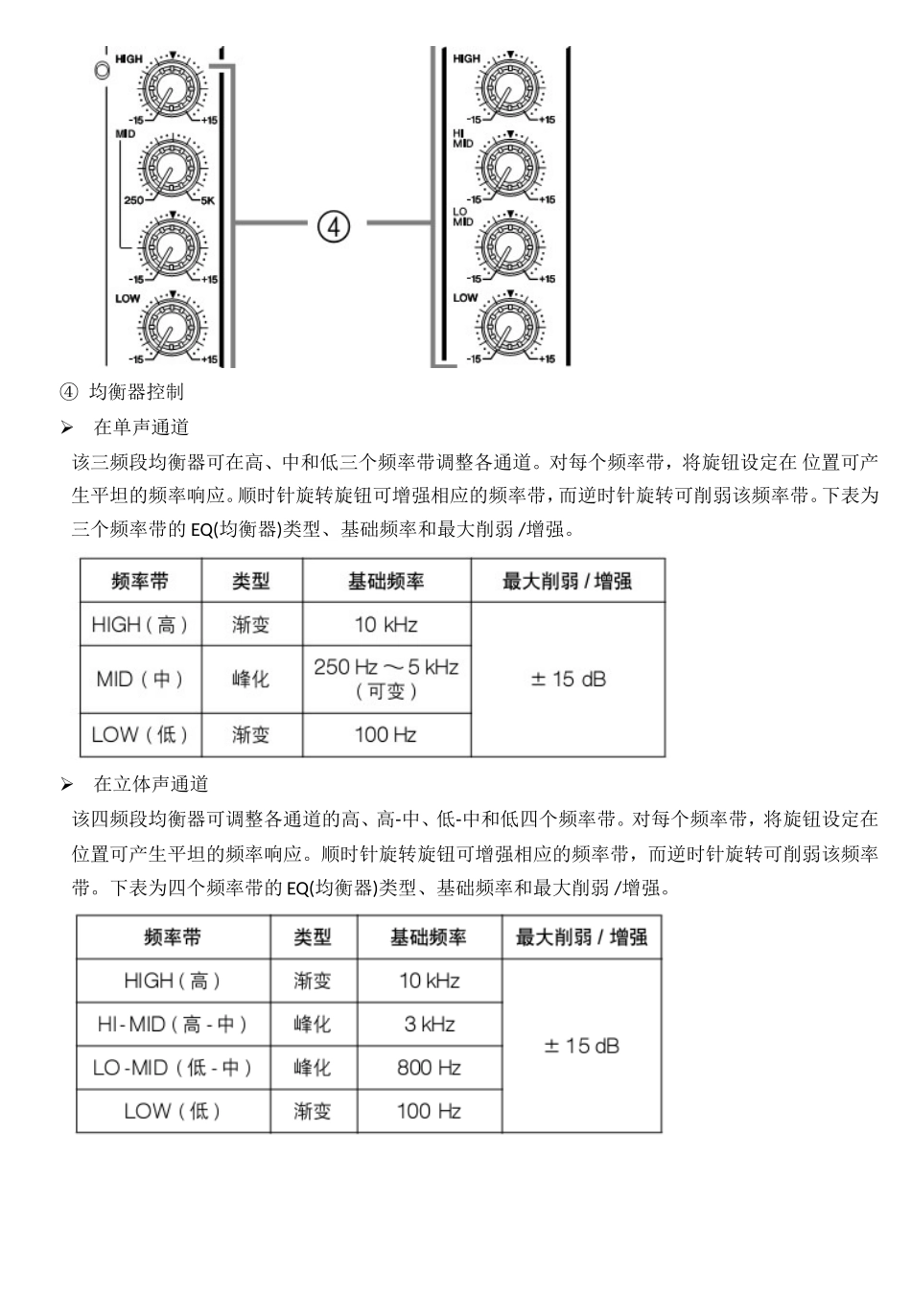

1调音台操作使用1.1前面板通道控制模块1单声通道部分(p.10)2立体声通道部分(p.10)主控制模块3立体声/单声部分(p.13)4GROUP部分(p.14)5SEND部分(p.14)6RETURN部分(p.15)7INTERNALDIGITALEFFECT(内部数码效果)部分(p.16)8电平计/耳机插口部分(p.17)92TRINPUT部分(p.17)10对讲部分(p.18)11LAMP插口(p.18)1.2后面板背面输入/输出模块12通道输入/输出部分(p.19)13MASTERI/O部分(p.20)1.3通道控制模块①AD(衰减)开关当打开()开关时，调音台将使输入信号衰减26dB。②AIN(增益)控制可调节输入信号电平的增益。为了获得信/噪比与动态范围的最佳平衡，调节增益使PEAK(峰值)指示灯仅在信号接近最大电平时亮灯。在单声通道：当PAD(衰减)开关(①)关闭时，GAIN(增益)控制可在-60dBu～-16dBu的范围内调整输入电平。当PAD(衰减)开关打开()时，GAIN(增益)控制可在-34dBu～+10dBu的范围内调整输入电平。在立体声通道：GAIN(增益)控制可在-34dBu～+10dBu的范围内调整输入电平。③该开关使HPF在开或关之间切换。若要打开HPF，请按下该开关()。HPF将削去80Hz以下的频率。④均衡器控制在单声通道该三频段均衡器可在高、中和低三个频率带调整各通道。对每个频率带，将旋钮设定在位置可产生平坦的频率响应。顺时针旋转旋钮可增强相应的频率带，而逆时针旋转可削弱该频率带。下表为三个频率带的EQ(均衡器)类型、基础频率和最大削弱/增强。在立体声通道该四频段均衡器可调整各通道的高、高-中、低-中和低四个频率带。对每个频率带，将旋钮设定在位置可产生平坦的频率响应。顺时针旋转旋钮可增强相应的频率带，而逆时针旋转可削弱该频率带。下表为四个频率带的EQ(均衡器)类型、基础频率和最大削弱/增强。⑤AUX控制(AUX1～AUX6)这些旋钮可调整输入到AUX总线1～6的各通道信号电平。每个旋钮分别控制输入到相应AUX总线的信号。对于AUX1～AUX4，可使用PRE开关(6)选择将前置衰减器或后置衰减器信号输入到该总线。对于AUX5和AUX6，则只能输入后置衰减器信号。一般情况下，这些旋钮被设定在接近位置。在立体声通道，在流向AUX总线之前，L(奇)和R(偶)输入信号将被混音。备注：为了能使用AUX5和AUX6，必须先打开AUX5/AUX6开关(8)。⑥PRE开关选择将前置衰减器或后置衰减器信号输入相应的一对AUX总线。上方PRE开关控制向AUX1和AUX2的信号；下方开关控制向AUX3和AUX4的信号。若将开关设定为开，调音台将前置衰减器信号输入到相应的总线。若设定为关，调音台将输入后置衰减器信号。⑦EFFECT控制这些旋钮可调整输入EFFECT总线1和2的信号电平。由于输入到EFFECT总线的信号为后置衰减器信号，因此，其电平总是由EFFECT控制和通道衰减器的组合来决定。在立体声通道，流向EFFECT总线之前，L(奇)和R(偶)输入信号将被混音。⑧AUX5、AUX6开关选择通道信号是发送到AUX总线5和6还是EFFECT总线l和2。若该开关处于打开()状态，信号将发送到AUX5和6总线；若处于关闭()状态，信号将发送到EFFECT总线。请注意，发送到这些总线的信号总是后置衰减器信号。⑨PAN控制(单声通道)BAL控制(立体声通道)PAN控制可调整输入到GROUP1-2总线对、GROUP3-4总线对以及立体声总线L和R线中的信号泛音定位。BAL控制旋钮设定左右通道之间的平衡。输入到L的输入(奇数通道)信号将发送到GROUP1、GROUP3总线和立体声总线的L线；输入到R的输入(偶数通道)信号发送到GROUP2、GROUP4总线以及立体声总线的R线。⑩ON开关可将通道设定为打开或关闭。若要将通道设定为开，请按下开关使之亮橙色灯。请务必打开所有要使用的通道。若将通道设定为关，将切断所有发送到ST、GROUP、AUX和EFFECT总线的信号。⑪PFL(前置衰减器监听)开关利用该开关可将通道的前置衰减器信号发送到PFL总线，以便通过耳机插口监听该信号。若要将PFL输入设定为开，请按下该开关使之亮灯。备注：•若同时打开向PFL和AFL总线的信号输出，调音台仅输出PFL信号。•若打开多个通道的PFL，则调音台将多个通道的混音信号输入到PFL总线。⑫PEAK指示灯当通道的后置衰减器信号电平落在距离截止电平仅3dB的范围内，该指示灯将亮灯。⑬SIGNAL指示灯当某信号正在输入到该通道时亮灯。⑭GROUP开关利用这些开关将通...
