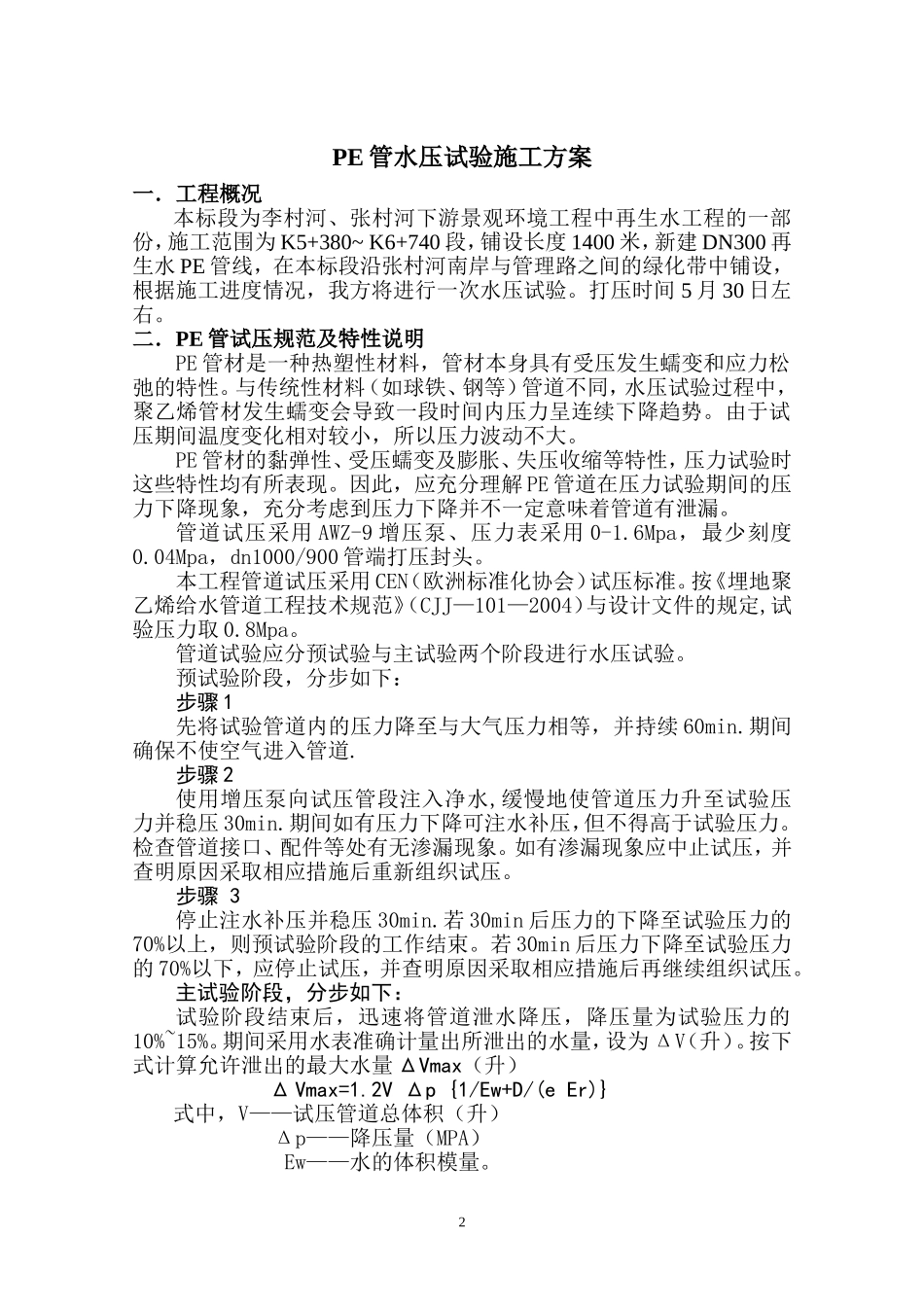

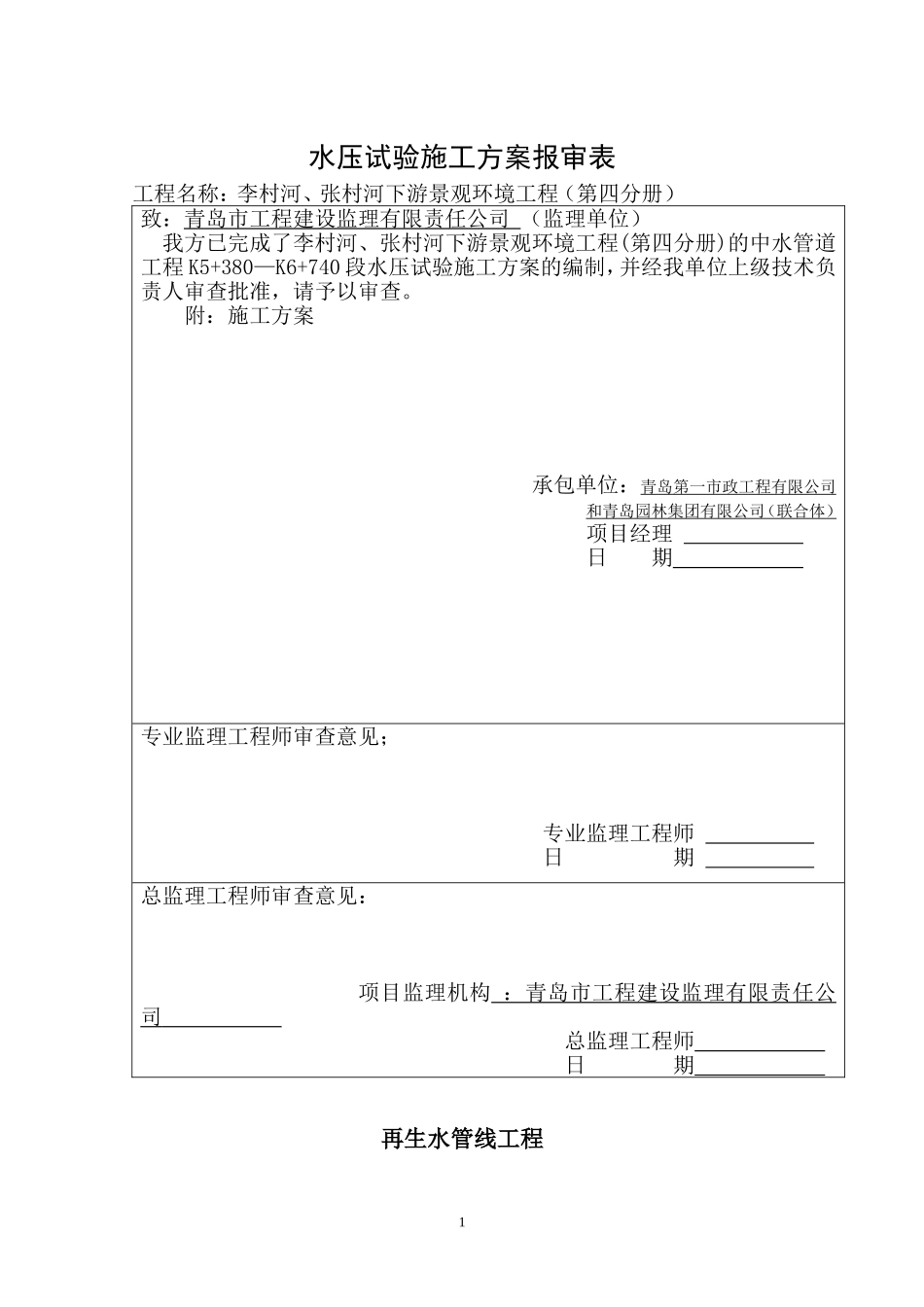

水压试验施工方案报审表工程名称：李村河、张村河下游景观环境工程（第四分册）致：青岛市工程建设监理有限责任公司（监理单位）我方已完成了李村河、张村河下游景观环境工程(第四分册)的中水管道工程K5+380—K6+740段水压试验施工方案的编制，并经我单位上级技术负责人审查批准，请予以审查。附：施工方案承包单位：青岛第一市政工程有限公司和青岛园林集团有限公司（联合体）项目经理日期专业监理工程师审查意见；专业监理工程师日期总监理工程师审查意见：项目监理机构：青岛市工程建设监理有限责任公司总监理工程师日期再生水管线工程1PE管水压试验施工方案一．工程概况本标段为李村河、张村河下游景观环境工程中再生水工程的一部份，施工范围为K5+380~K6+740段，铺设长度1400米，新建DN300再生水PE管线，在本标段沿张村河南岸与管理路之间的绿化带中铺设，根据施工进度情况，我方将进行一次水压试验。打压时间5月30日左右。二．PE管试压规范及特性说明PE管材是一种热塑性材料，管材本身具有受压发生蠕变和应力松弛的特性。与传统性材料（如球铁、钢等）管道不同，水压试验过程中，聚乙烯管材发生蠕变会导致一段时间内压力呈连续下降趋势。由于试压期间温度变化相对较小，所以压力波动不大。PE管材的黏弹性、受压蠕变及膨胀、失压收缩等特性，压力试验时这些特性均有所表现。因此，应充分理解PE管道在压力试验期间的压力下降现象，充分考虑到压力下降并不一定意味着管道有泄漏。管道试压采用AWZ-9增压泵、压力表采用0-1.6Mpa，最少刻度0.04Mpa，dn1000/900管端打压封头。本工程管道试压采用CEN（欧洲标准化协会）试压标准。按《埋地聚乙烯给水管道工程技术规范》（CJJ—101—2004）与设计文件的规定,试验压力取0.8Mpa。管道试验应分预试验与主试验两个阶段进行水压试验。预试验阶段，分步如下：步骤1先将试验管道内的压力降至与大气压力相等，并持续60min.期间确保不使空气进入管道.步骤2使用增压泵向试压管段注入净水,缓慢地使管道压力升至试验压力并稳压30min.期间如有压力下降可注水补压，但不得高于试验压力。检查管道接口、配件等处有无渗漏现象。如有渗漏现象应中止试压，并查明原因采取相应措施后重新组织试压。步骤3停止注水补压并稳压30min.若30min后压力的下降至试验压力的70%以上，则预试验阶段的工作结束。若30min后压力下降至试验压力的70%以下，应停止试压，并查明原因采取相应措施后再继续组织试压。主试验阶段，分步如下：试验阶段结束后，迅速将管道泄水降压，降压量为试验压力的10%~15%。期间采用水表准确计量出所泄出的水量，设为ΔV（升）。按下式计算允许泄出的最大水量ΔVmax（升）ΔVmax=1.2VΔp{1/Ew+D/(eEr)}式中，V——试压管道总体积（升）Δp——降压量（MPA）Ew——水的体积模量。2Er——管材的弹性模量（MPA），与水温及试压时间有关。D——管材的内径（米）。e——管材的壁厚。若ΔV>Δvmax,停止试压。泄压后排除管内过量空气，再从预试验阶段的“步骤2”开始重新试验。①3min记录一次管道剩余压力，共30min。若这30min内试压管道剩余压力有上升趋势，则水压试验结果合格。②如上30min内试压管道内剩余水压无上升趋势，再持续观察60min.如在整个90min内压力下降不超过0.02Mpa,则水压试验结果合格。主试验阶段若两条均不能满足，则水压试验结果不合格。三．试压前准备工作1、管道两端分别设置PE管专用法兰头与法兰片，用专用堵板封堵，并在盲板上设置试压设备及附件。2、盲板采用厂商提供的专用钢板，与法兰头采用Φ30的螺栓连接，要求试压段两端有抵挡后背，后背面平整，且与管道轴线垂直。3、连接管上接Φ20无缝钢管连接打压泵，打压泵上安装有效压力表。钢管管身部位也焊接一块有效压力表。4、根掘现场进水点及施工需要，设堵板注水阀门或在管道相对高点设置进水阀，并在管道相对低点设置排水阀。5、串水水线路必须安装止回阀(单流阀)，以防给水网线压力下降，防止水倒灌，污染水质。6、在管道上端相对高点安装排气阀，各类阀门在使用前应清除阀门内污物，检查阀杆是否转动灵活，以及阀体、零件等有无裂纹、砂眼等阀门安装的位置及3阀杆方向...
