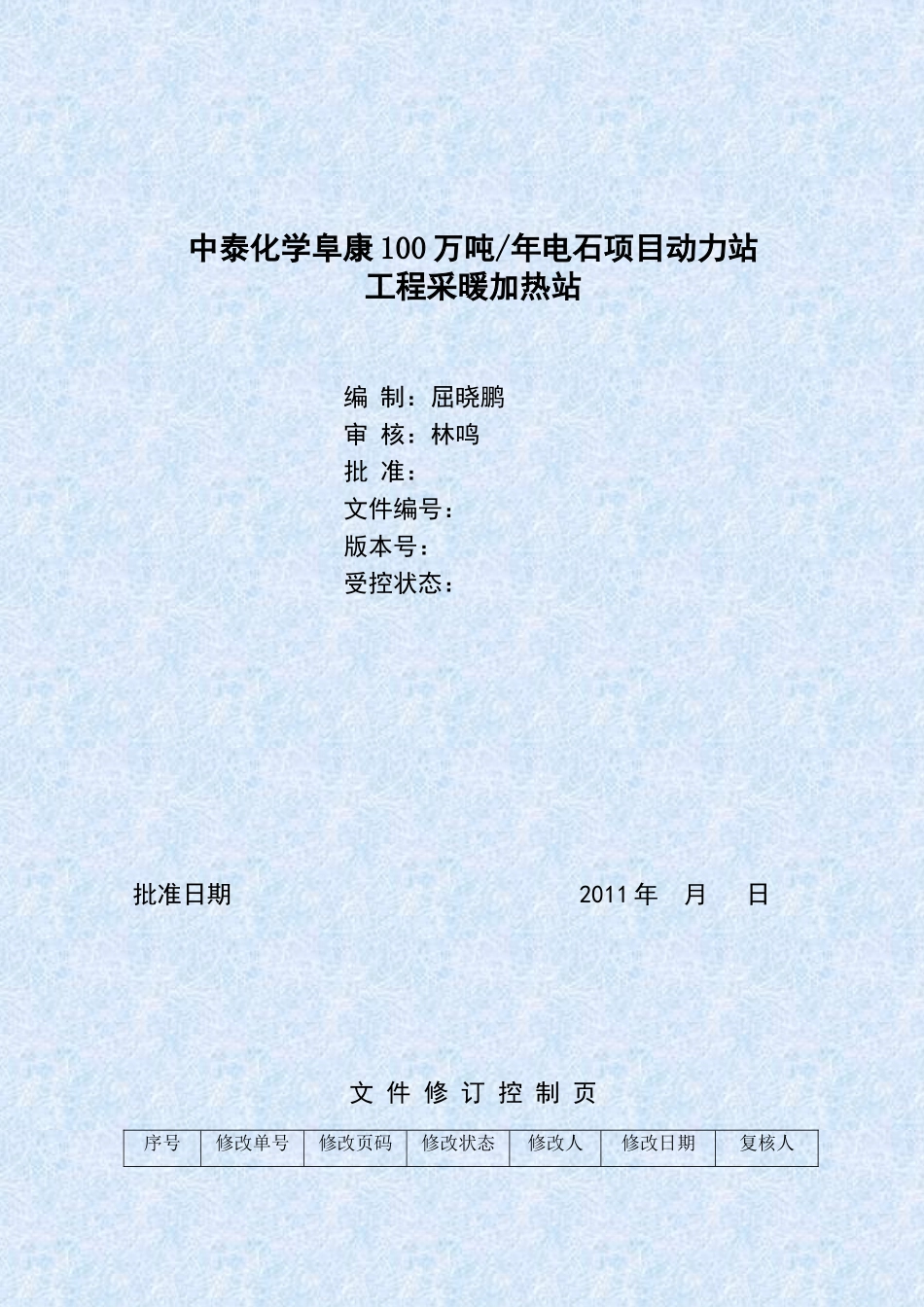

中泰化学阜康100万吨/年电石项目动力站工程采暖加热站编制：屈晓鹏审核：林鸣批准：文件编号：版本号：受控状态：批准日期2011年月日文件修订控制页序号修改单号修改页码修改状态修改人修改日期复核人2编写说明1、本规程是以厂家说明书、设计图纸、技术资料为依据进行编写。2、以下人员应熟悉掌握本规程的全部或有关部分：项目副总经理、专责工程师、相关运行、技术人员等。3、在采暖换热站设备运行时，对设备的维护及操作应以本规程为依据。随着生产技术的发展，本规程应定期修改补充。4、本规程是对采暖换热站设备运行的详细阐述，适用于采暖换热站岗位上的员工。一.采暖加热站系统说明：中泰化学阜康100万吨/年电石项目动力站设置一个采暖加热站为全厂各建筑物提供采暖热水，热水供回水温度为110/70℃。采暖加热站设备主要有整体式热交换机组、凝结水回收装置、自动补水定压装置、手摇刷式过滤器、管道、阀门、仪表及控制系统所组成。采暖加热站设置在集控楼0.000m层。采暖换热站由蒸汽加热系统、凝结水系统、定压及补水系统组成。蒸汽加热系统：加热热媒为启动锅炉【机务专业（正常情况下）】提供的0.4MPa（绝对压力）饱和蒸汽。凝结水系统：整体式热交换机组蒸汽换热后产生的凝结水，水温不大于80℃，冬季可作采暖系统补水，多余部分经水质检验合格后由凝结水泵送至机务专业疏水扩容器（目前该部分凝结水送至启动锅炉房）。配1台凝结水回收装置作为电厂冬季采暖系统中的凝结水回收设备。定压及补水系统：配1套自动补水定压装置用于采暖热水系统补水。采暖回水及手摇刷式过滤器：为了保证采暖系统回水供水正常，在集水器出口管线设置了一台手摇刷式过滤器以保持回水的清洁度要求。二、整体式热交换机组1、运行前的准备工作（1）、系统管道冲洗、吹净、试压，但不允许使用机组本身循环泵进行冲洗，以免管道中脏物进入泵体或板式换热器中，影响使用。（2）、压力表、温度计等仪表具全，完好。（3）、从回水母管向系统充水（可用补水泵充水），系统充满水后准备运行。2、运行（1）、循环水泵试转向（管道泵严禁缺水运行）。（2）、设备供水和回水阀门全开，蒸汽进口阀全关，凝结水阀门全关。（3）、运行的循环水泵进水全开，待水泵运转后调节泵出水阀，开度到正常开度。（4）、水泵运转正常后，开始送蒸汽（或高温水），送汽前先打开凝结水阀门，再缓慢开启蒸汽阀门送气。供水温度高，应关小蒸汽阀门，温度低，则反之。(5)、送气后供水温度应缓慢上升。温升过快，应关小蒸汽阀门，温升慢应开大蒸汽阀门，一般控制在1-2小时内，热水达到设计温度。2(6)、电接点压力表按系统实际情况调整上限和下限值，并试动补水泵自动启停功能，运行正常后，补水泵要处于自动状态。（7）、在循环水泵运行期间，检查水泵进出口压力、水泵振动、电机轴承温度。3、停运（1）、先关闭蒸汽进口阀，水泵继续运转，待水温降低后，关闭运行水泵出水阀、停泵，再关闭凝结水阀门，最后将电控箱总电源切断，停运结束。（2）、事故紧急停运时（如突然停电等）必须紧急关闭蒸汽阀门，再将电源切断。4、事故处理（1）、若板式换热器上部热下部温度低，应检查凝结水阀门是否全开，疏水是否畅通，必要时打开疏水旁通阀，以保证疏水畅通。（2）、送气时，管道发生水击、振动时，应立即关闭送气阀，全开疏水阀，再缓慢送气暖管，直到送气正常。（3）、补水泵处于停运状态时，若补水泵倒转，或系统热水倒灌补水箱时，补水泵出口止回阀失灵，此时应关补水泵出口阀，补水泵则应处于手动状态，直到止回阀修复后方可处于自动状态。（4）、若运转一段时间后，回水压力不断上升（供回水压差过小）则应检查手摇刷式过滤器或系统是否堵塞。三、定压补水装置1、系统介绍：定压补水设备由定压水箱、水泵、自动控制柜、管道、阀门、仪表等组成。2、系统作用：用于热水采暖系统补水，补水设备在热水供热系统中容纳或补偿系统中水的胀缩量；实现系统的加压和稳压，使系统在运行和停止运行时不汽化、不倒空；同时作为电控系统的一个元件，由水膨胀收缩量而产生的压差；控制补给水泵的启停；当突然停电停泵时，收回水压力的突然升高，...
