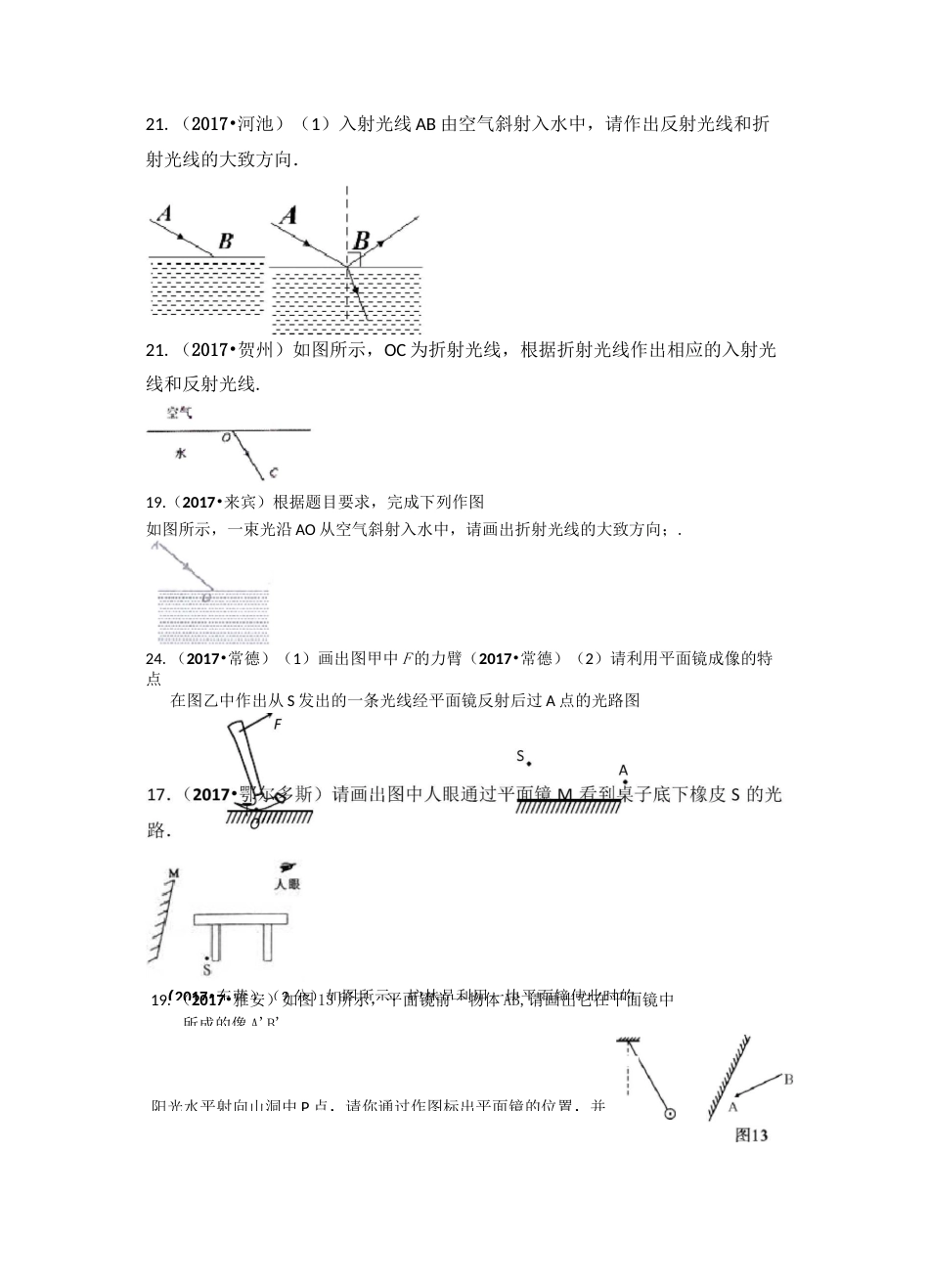

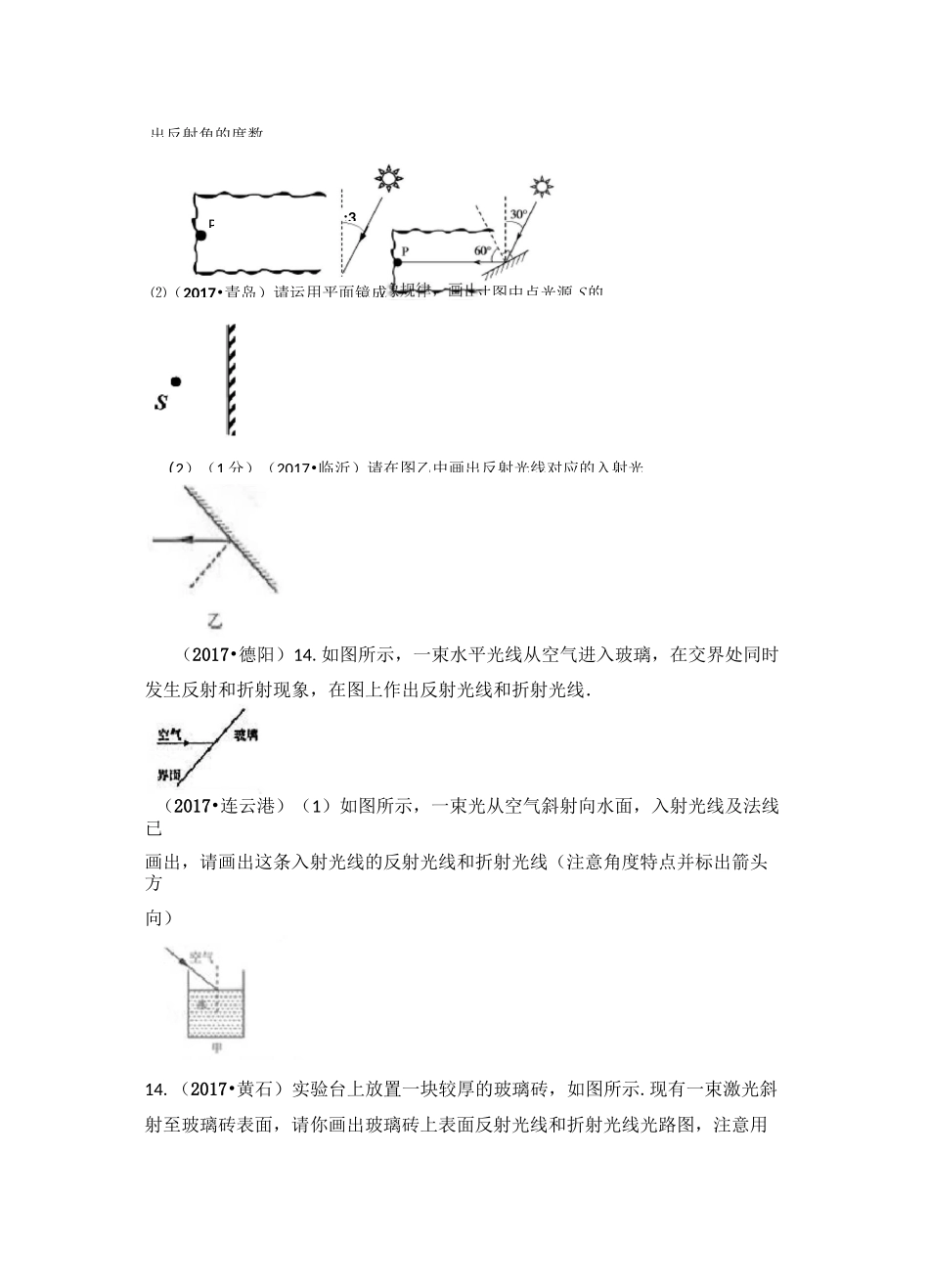

19.（2017•雅安）如图13所示，平面镜前一物体AB,请画出它在平面镜中所成的像A'B'。（2017•东营）（2分）如图所示，护林员利用一块平面镜使此时的阳光水平射向山洞中P点，请你通过作图标出平面镜的位置，并21.（2017•河池）（1）入射光线AB由空气斜射入水中，请作出反射光线和折射光线的大致方向．21.（2017•贺州）如图所示，OC为折射光线，根据折射光线作出相应的入射光线和反射光线.19.（2017•来宾）根据题目要求，完成下列作图如图所示，一束光沿AO从空气斜射入水中，请画出折射光线的大致方向；.24.（2017•常德）（1）画出图甲中F的力臂（2017•常德）（2）请利用平面镜成像的特点在图乙中作出从S发出的一条光线经平面镜反射后过A点的光路图（2017•德阳）14.如图所示，一束水平光线从空气进入玻璃，在交界处同时发生反射和折射现象，在图上作出反射光线和折射光线．（2017•连云港）（1）如图所示，一束光从空气斜射向水面，入射光线及法线已画出，请画出这条入射光线的反射光线和折射光线（注意角度特点并标出箭头方向）14.（2017•黄石）实验台上放置一块较厚的玻璃砖，如图所示.现有一束激光斜射至玻璃砖表面，请你画出玻璃砖上表面反射光线和折射光线光路图，注意用出反射角的度数。P:3寸图中点光源S的⑵（2017•青岛）请运用平面镜成（2）（1分）（2017•临沂）请在图乙中画出反射光线对应的入射光虚线标出法线.B26.（2017•宜昌）竖起的墙面上有一块面镜MN,小女孩站在平面镜前，她的脚前有一枚硬币（如图中点A所示），请你利用平面镜成像的特点画出小女孩看到硬币的像的光路图.18.（2017•襄阳）一束光线斜射入水面0点处，在0点处发生折射后照亮水底A处，作出折射光线.17.（3分）（2017•岳阳）作出图中物体AB在平面镜MN中所成的像A'B'（保留作图痕迹）。24.（2017•福建）画出图中入射光线AO的反射光线并标出反射角的大25.（2017•衡阳）如右下图所示，AzBz是AB在平面镜中所成的像，请画出平面镜的位置（保留作图痕迹）。円（2017•无锡）（1）请在图甲中画出物体AB经过平面镜所成的像.B纟17.（2017•白银）（2分）请利用平面镜成像的特点在图中作出AB物体在平面镜中的像，保留作图痕迹。18.（2017•海南）在图中画出入射光线AO的反射光线OB30.（2017•鄂州）如图，暗室内有一盛水的水槽，现有一束激光入射到平面镜（图中未画出）上的0点，经平面镜反射后照亮水槽底部的人点。请画出平面镜并完成光路图。（2017•南京）（I）如图甲所示，画出物体AB在平面镜中的像A'B'.21.（2017•贵港）如图所示，S为竖直放置的玻璃砖前的一发光点，由S发出的光经平直玻璃面AB反射后通过M点，请在图中画出入射光线和反射光线以及该入射光在玻璃砖中的折射光线的大致方向.-水--O.空气^1\水_012.（2017・黄冈）如图所示一束激光a斜射向半圆形玻璃砖圆心0,结果在屏幕屮（2017•宿迁）（1）如图甲所示，S是点光源，作出入射光线SO的反射光线和大致的折射光线.上出现两个光斑，请画出形成两个光斑的光路图.（2017•怀化）（2）如图②，请画出入射光线经镜面的反射光出入射光线和大致的折射光线．13.（2017•厂州）如图13,一束光从空气射到水面O点，反射光线在容器壁上形成一光点A。1）画出反射光线及对应的入射光线；（2）大致画出该入射光线进入水的折射光线；（3）A在水中的像到A的距离为cm。17.（2017•上海）在图6中，根据给出的反射光线OB画出入射光线A0,并标出入射角的大小。19.（2017•徐州）如图所示，光从空气射入水中，请在大致正确的位置画出折射光线.16.（2017•辽通）如图SA是由水底射灯射出的一条光线，请画出SA的折射光线和被平面镜反射处的光线.16.（2017•毕节）如图，一束光射入水中，在水底形成光斑.请根据人射光线和光斑，画出水面的反射光线和水中的折射光线.-r上15.（2017•大庆）如图所示，一束光从半球面上的A点沿半径方向射入半球形玻璃，已知半球形玻璃的球心为0,请画出这束光线在半球形玻璃左侧平面发生的折射、反射光路图.19.（2017•六盘水）如图所示，请画出物体AB在平面镜中所成的像（保留作图痕迹）.25、（2017•自贡）（1）图甲所示，光源S发出的一...
