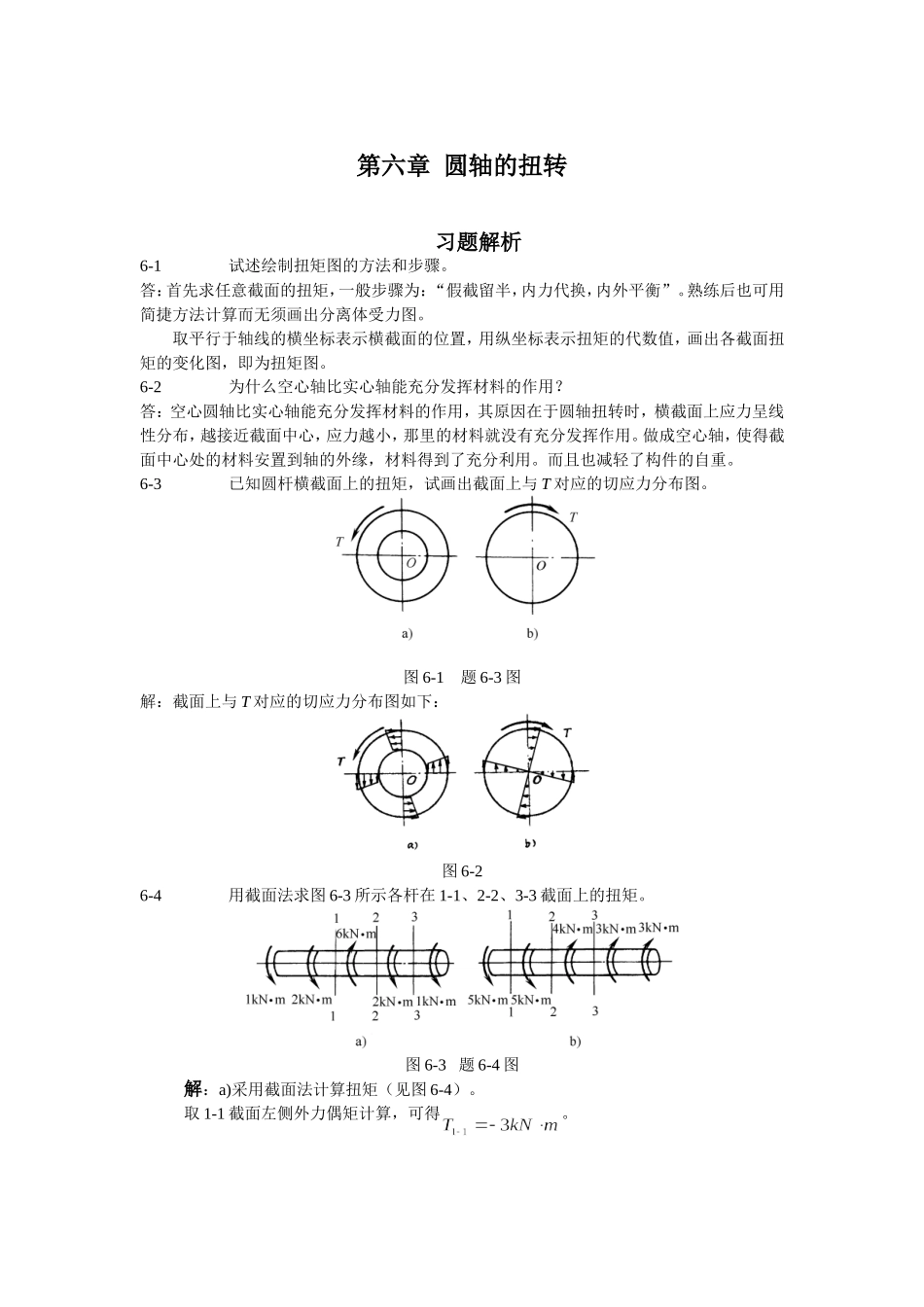

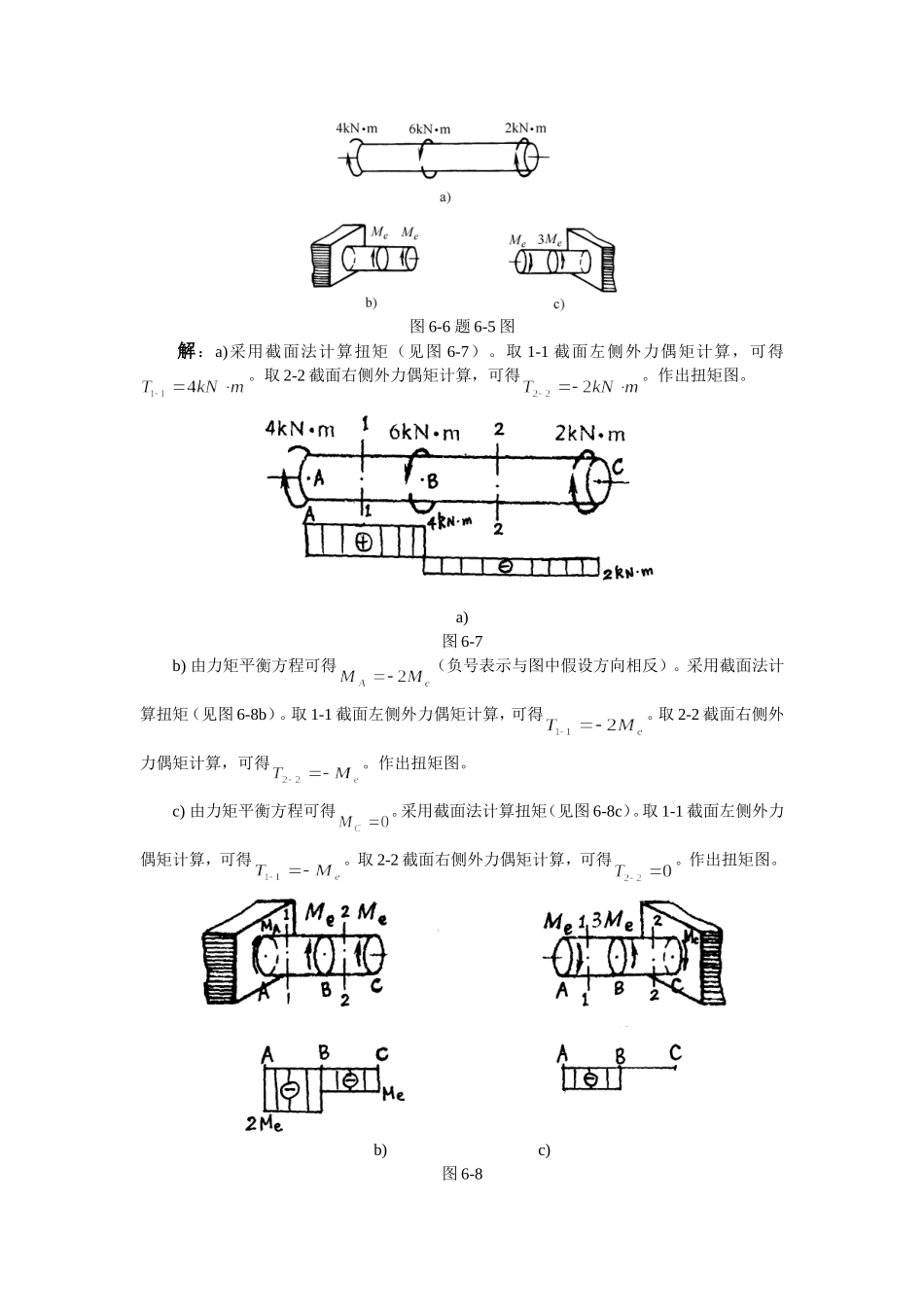

第六章圆轴的扭转习题解析6-1试述绘制扭矩图的方法和步骤。答：首先求任意截面的扭矩，一般步骤为：“假截留半，内力代换，内外平衡”。熟练后也可用简捷方法计算而无须画出分离体受力图。取平行于轴线的横坐标表示横截面的位置，用纵坐标表示扭矩的代数值，画出各截面扭矩的变化图，即为扭矩图。6-2为什么空心轴比实心轴能充分发挥材料的作用？答：空心圆轴比实心轴能充分发挥材料的作用，其原因在于圆轴扭转时，横截面上应力呈线性分布，越接近截面中心，应力越小，那里的材料就没有充分发挥作用。做成空心轴，使得截面中心处的材料安置到轴的外缘，材料得到了充分利用。而且也减轻了构件的自重。6-3已知圆杆横截面上的扭矩，试画出截面上与T对应的切应力分布图。图6-1题6-3图解：截面上与T对应的切应力分布图如下：图6-26-4用截面法求图6-3所示各杆在1-1、2-2、3-3截面上的扭矩。图6-3题6-4图解：a)采用截面法计算扭矩（见图6-4）。取1-1截面左侧外力偶矩计算，可得。取2-2截面左侧外力偶矩计算，由平衡方程，可得。取3-3截面右侧外力偶矩计算，可得。图6-4b)采用截面法计算扭矩（见图6-5）。取1-1截面左侧外力偶矩计算，可得。取2-2截面左侧外力偶矩计算，由平衡方程，可得。取3-3截面右侧外力偶矩计算，由平衡方程，可得。图6-56-5如图6-6所示，作各杆的扭矩图。图6-6题6-5图解：a)采用截面法计算扭矩（见图6-7）。取1-1截面左侧外力偶矩计算，可得。取2-2截面右侧外力偶矩计算，可得。作出扭矩图。a)图6-7b)由力矩平衡方程可得（负号表示与图中假设方向相反）。采用截面法计算扭矩（见图6-8b）。取1-1截面左侧外力偶矩计算，可得。取2-2截面右侧外力偶矩计算，可得。作出扭矩图。c)由力矩平衡方程可得。采用截面法计算扭矩（见图6-8c）。取1-1截面左侧外力偶矩计算，可得。取2-2截面右侧外力偶矩计算，可得。作出扭矩图。b)c)图6-86-6图6-9所示圆轴长l=500mm，直径d=60mm，受到外力偶矩M1=4kN·m和M2＝７kN·m作用，材料的剪切弹性模量G=80GPa（1）画出轴的扭矩图；（2）求轴的最大切应力；（3）求轴的最大单位长度扭转角。图6-9题6-6图解：（1）绘扭矩图用截面法求得1-1截面上的扭矩为，2-2截面的扭矩为。绘出的扭矩图如图6-9所示。（2）由扭矩图可见BC段扭矩最大，由于是等截面圆轴，故危险截面在BC段内。由式（6-13）得其最大切应力为(3)BC段扭矩最大，BC段内最大单位长度扭转角即轴的最大单位长度扭转角。按式（6-20）得6-7实心圆轴和空心轴通过牙嵌离合器而连接，如图6-10所示。已知轴的转速n=100r/min，传递的功率P=7.5kW，材料的许用应力=40MPa，试通过计算确定（1）采用实心轴时，直径d1和的大小；（2）采用内外径比值为1/2的空心轴时，外径D2的大小。图6-10题6-7图解：计算外力偶矩，作用在轴上的外力偶矩由式（6-1），可得（1）采用实心轴时，直径d1的大小应满足下式：解得（2）采用内外径比值=1/2的空心轴时，外径D2的大小应满足下式：解得6-8图6-11所示的变截面钢轴，已知作用于其上的外力偶矩M1=1.8kN·m，M2=1.2kN·m。材料的剪切弹性模量G=80GPa，试求最大切应力和最大相对扭转角。图6-11题6-8图解：（1）绘扭矩图用截面法求得1-1截面上的扭矩为，2-2截面的扭矩为。绘出的扭矩图如图6-11所示。（2）由扭矩图可见AB段扭矩最大，但是由于ABC圆轴是变截面钢轴，故无法判断危险截面是在AB段还是BC段内。分别计算AB段、BC段最大切应力：由式（6-13）得由于，故全轴最大切应力发生在BC段，。（3）求最大相对扭转角，由式（6-19）得C截面相对A截面发生最大相对扭转角6-9图6-1所示为皮带传动轴，轴的直径d=50mm，轴的转速为n=180r/min，轴上装有四个皮带轮。已知A轮的输入功率为PA=20kW，轮B、C、D的输出功率分别为PB=3kW，PC=10kW，PD=7kW，轴材料的许用切应力=40MPa。（1）画出轴的扭矩图。（2）校核轴的强度。图6-12题6-9图解：（1）画扭矩图计算外力偶矩，作用在各轮上的外力偶矩由式（6-1），可得用截面法求得1-1截面上的扭矩为；2-2截面的扭矩为；3-3截面的扭矩为。绘出的扭矩图如图6-12所示。（2）强度校核由图可见AC段扭矩最大，由于是等截面圆轴，故危险截面...
