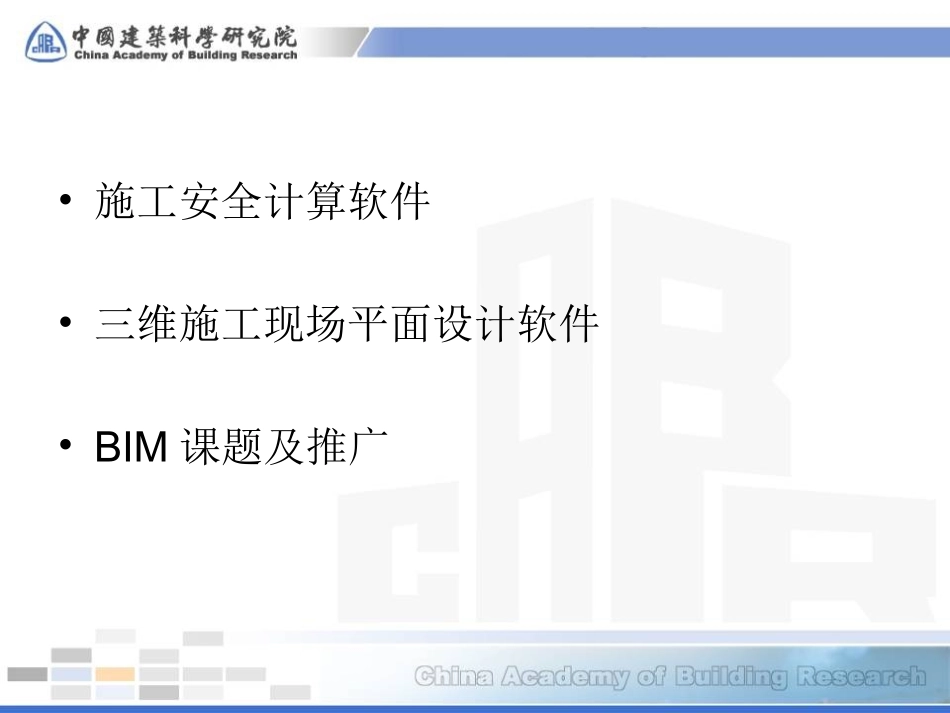

建研科技股份有限公司信息化软件事业部施工技术软件2011年10月10日•施工安全计算软件•三维施工现场平面设计软件•BIM课题及推广施工安全计算软件施工安全计算软件软件更新规范•1．《建筑施工扣件式钢管脚手架技术规范》(JGJ130-2011);•2．《建筑施工门式脚手架技术规范》(JGJ128-2010);•3.《建筑施工工具式脚手架安全技术规范》(JGJ202-2010)2010年前•1.《建筑施工模板安全技术规范》(JGJ1622008)•2.《建筑桩技术规范》(JGJ942008)•3.《建筑施工碗扣式钢管脚手架安全技术规范》(JGJ1662008)•4.《建筑施工木脚手架安全技术规范》(JGJ1642008)施工安全计算软件简要内容目录树安全法规、危险源、应急预案资料库查阅施工方案扣件式脚手架新规范修改内容《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20111.钢管类型φ48.3×3.62.栏杆、挡脚板自重标准值3.脚手板自重标准值4.施工均布活荷载标准值类别标准值（kN/m2）冲压钢脚手板竹串片脚手板木脚手板竹芭脚手板0.300.350.350.10表4.2.1-1脚手板自重标准值类别标准值（kN/m2）装修脚手架混凝土、砌筑结构脚手架轻型钢结构及空间网格结构脚手架普通钢结构脚手架2.03.02.03.0表4.2.2施工均布荷载标准值与建筑结构荷载规范的内容统一，将作用于脚手架上的水平风荷载标准值的计算公式wk=０.７μz·μs·w0（w0取n=50的值）修改为：wk=μz·μs·w0扣件式脚手架新规范修改内容表4.3.1荷载效应组合计算项目荷载效应组合纵向、横向水平杆强度与变形永久荷载+施工荷载脚手架立杆地基承载力型钢悬挑梁的强度、稳定与变形永久荷载+施工荷载永久荷载+0.9（施工荷载+风荷载）立杆稳定永久荷载+可变荷载（不含风荷载）永久荷载+0.9（可变荷载+风荷载）连墙件强度与稳定单排架，风荷载+2.0kN双排架，风荷载+3.0kN将荷载效应组合表中的可变荷载组合系数修改为0.9。(原来是0.85)满堂支撑架用于混凝土结构施工时，荷载组合与荷载设计值应符合现行行业标准《建筑施工模板安全技术规范》JGJ162的规定。扣件式脚手架新规范修改内容•补充了与满堂脚手架和满堂支撑架相关的内容。包括结构体系、构造要求、荷载取值、设计计算等。满堂支撑架根据剪刀撑的间距细分为普通型和加强型两种。•补充了型钢悬挑脚手架相关的内容。包括型钢悬挑梁的抗弯强度、整体稳定性和挠度计算；型钢悬挑梁锚固件及其锚固链接的强度计算；型钢悬挑梁下建筑结构的承载能力验算。扣件式脚手架新规范修改内容门式脚手架新规范修改内容•风荷载计算•荷载效应组合与建筑结构荷载规范的内容统一，将作用于脚手架上的水平风荷载标准值的计算公式wk=０.７μz·μs·w0修改为：wk=μz·μs·w0门式脚手架门式满堂架门式模板支架《建筑施工门式脚手架技术规范》(JGJ128-2010)工具式脚手架新规范内容•附着式升降脚手架•高处作业吊篮•外挂防护架《建筑施工工具式脚手架安全技术规范》(JGJ202-2010)安全计算软件下一步计划•安全计算软件2012版–.net开发工具–全新计算书风格(文字、颜色、表格、插图等)–更新相关国家规范(竹脚手架、模板、安全检查标准等)–增加爆破计算、桁架计算等模块–解决历史遗留问题计算书对比安全计算软件下一步计划•安全计算软件管理版–软件客户端访问和使用–数据和计算书上传、下载和管理–施工方案审核和校验三维施工现场平面设计软件三维施工现场平面设计软件•建筑模型接口：–pkpm结构模型–AutoCAD模型–3ds模型–revit建筑模型•创建构件库：–增加建筑主体结构各种构件类型，包括梁墙板柱等–构件属性包括几何信息、时间属性等–改善建模功能，并可用作进度动画等的设置和管理。三维施工现场平面设计软件•完善三维场布功能：–增加素材库–参数化的施工现场设施，如洗车台等–固定外形的模型库，如工程机械等–丰富材质库资源。•增加动画功能：–土方开挖、基坑分块、模板相关–完善组装进度、形象进度等三维施工现场平面设计软件•软件分为简版和完全版：–简版针对制作场布图用户，只包含浏览动画。–完全版包含所有功能•调研用户需求和意见，做相应开发。BIM课题及推广BIM课题及推广•建设部课题–基于BIM的施工技术集成系统研...
