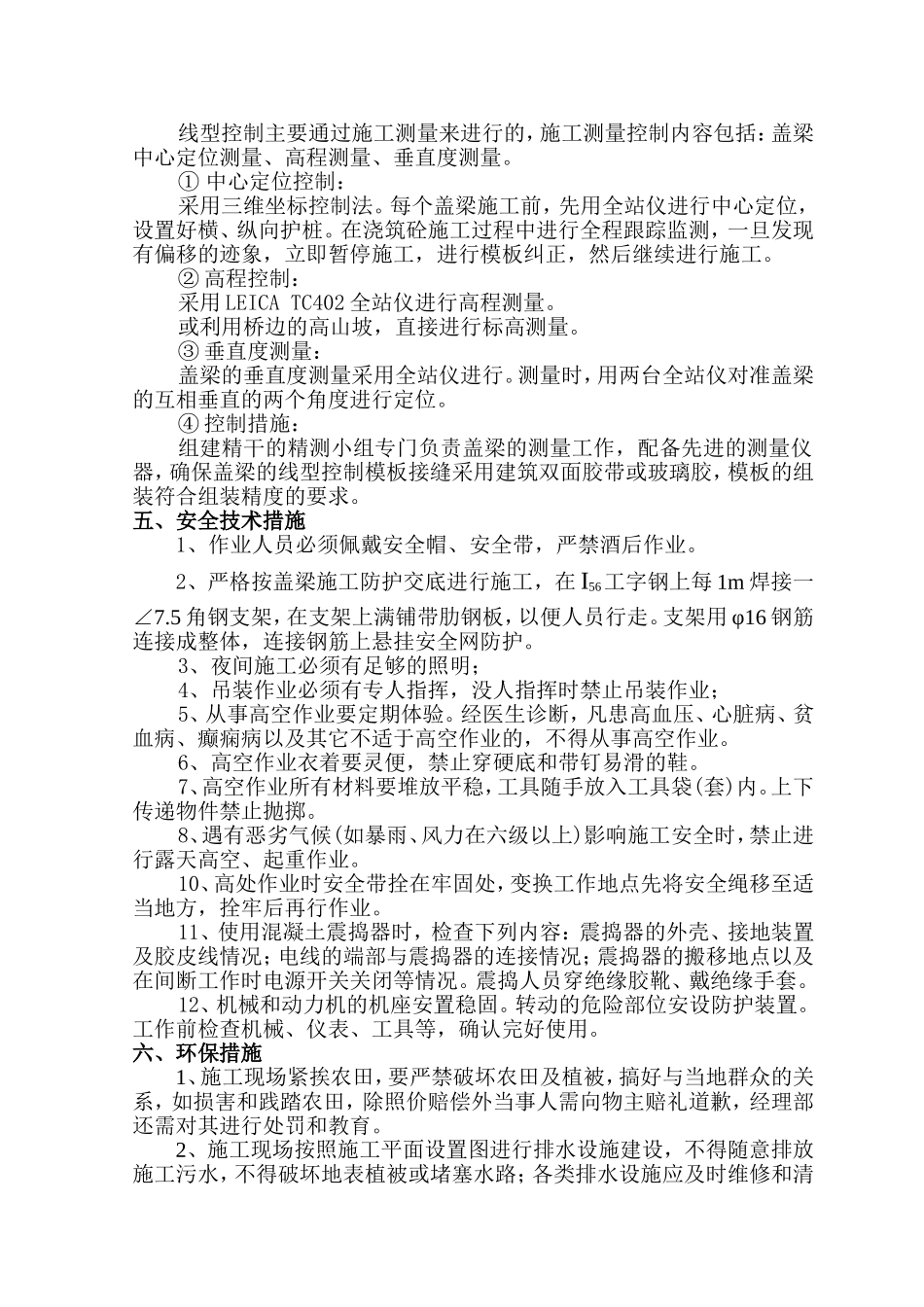

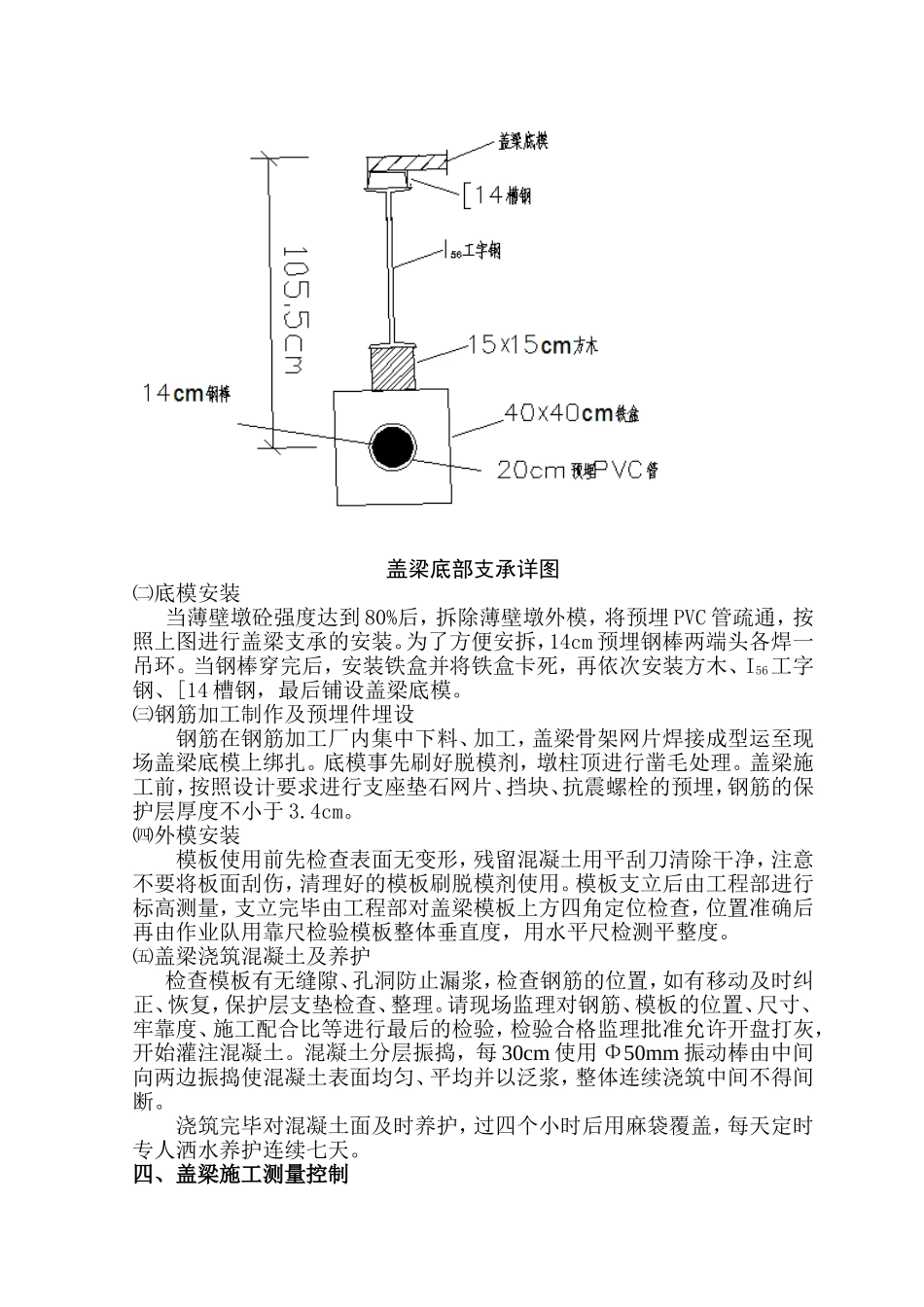

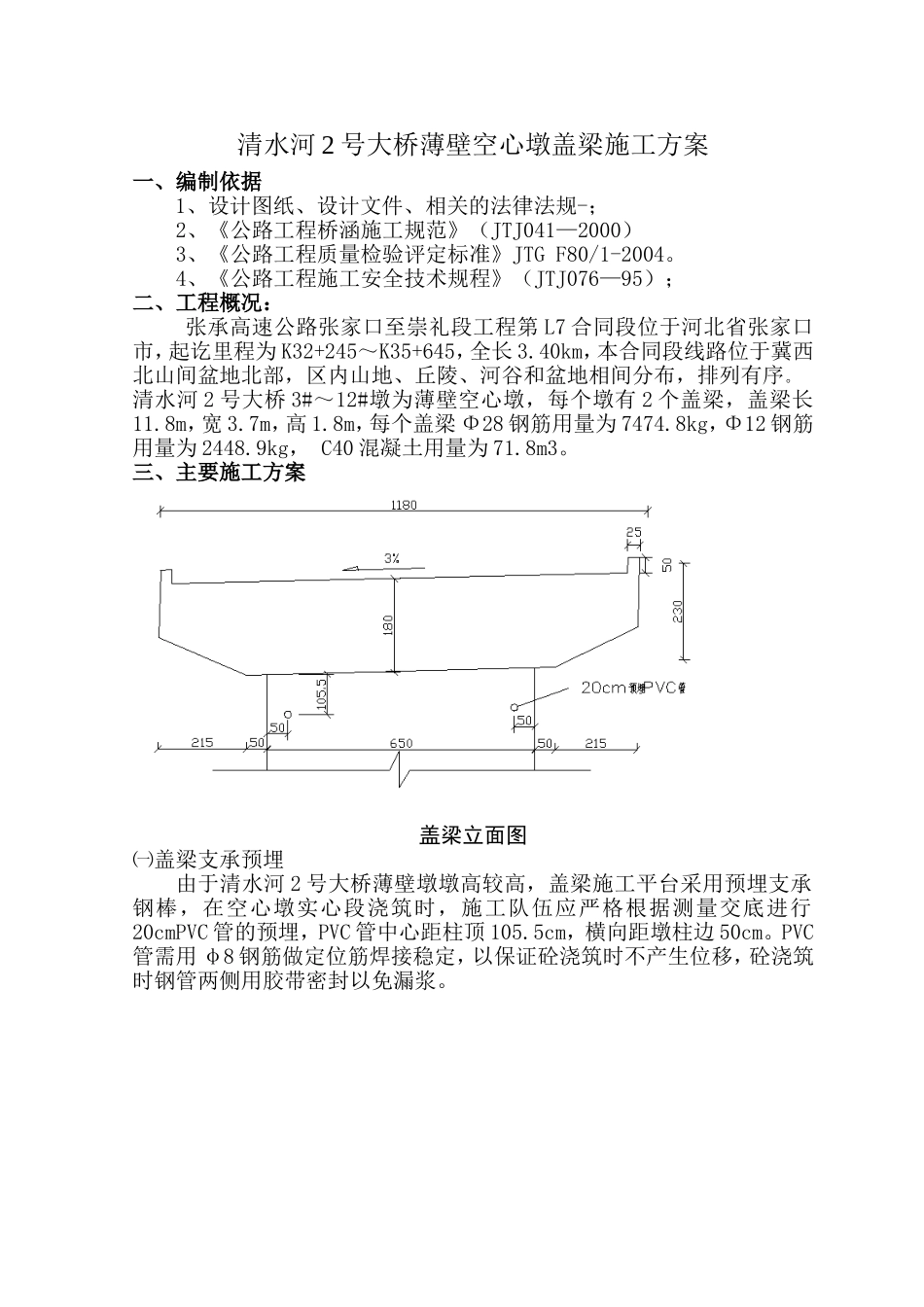

清水河2号大桥薄壁空心墩盖梁施工方案一、编制依据1、设计图纸、设计文件、相关的法律法规-；2、《公路工程桥涵施工规范》（JTJ041—2000）3、《公路工程质量检验评定标准》JTGF80/1-2004。4、《公路工程施工安全技术规程》（JTJ076—95）；二、工程概况：张承高速公路张家口至崇礼段工程第L7合同段位于河北省张家口市，起讫里程为K32+245～K35+645，全长3.40km，本合同段线路位于冀西北山间盆地北部，区内山地、丘陵、河谷和盆地相间分布，排列有序。清水河2号大桥3#～12#墩为薄壁空心墩，每个墩有2个盖梁，盖梁长11.8m，宽3.7m，高1.8m，每个盖梁Φ28钢筋用量为7474.8kg，Φ12钢筋用量为2448.9kg，C40混凝土用量为71.8m3。三、主要施工方案盖梁立面图㈠盖梁支承预埋由于清水河2号大桥薄壁墩墩高较高，盖梁施工平台采用预埋支承钢棒，在空心墩实心段浇筑时，施工队伍应严格根据测量交底进行20cmPVC管的预埋，PVC管中心距柱顶105.5cm，横向距墩柱边50cm。PVC管需用φ8钢筋做定位筋焊接稳定，以保证砼浇筑时不产生位移，砼浇筑时钢管两侧用胶带密封以免漏浆。盖梁底部支承详图㈡底模安装当薄壁墩砼强度达到80%后，拆除薄壁墩外模，将预埋PVC管疏通，按照上图进行盖梁支承的安装。为了方便安拆，14cm预埋钢棒两端头各焊一吊环。当钢棒穿完后，安装铁盒并将铁盒卡死，再依次安装方木、I56工字钢、[14槽钢，最后铺设盖梁底模。㈢钢筋加工制作及预埋件埋设钢筋在钢筋加工厂内集中下料、加工，盖梁骨架网片焊接成型运至现场盖梁底模上绑扎。底模事先刷好脱模剂，墩柱顶进行凿毛处理。盖梁施工前，按照设计要求进行支座垫石网片、挡块、抗震螺栓的预埋，钢筋的保护层厚度不小于3.4cm。㈣外模安装模板使用前先检查表面无变形，残留混凝土用平刮刀清除干净，注意不要将板面刮伤，清理好的模板刷脱模剂使用。模板支立后由工程部进行标高测量，支立完毕由工程部对盖梁模板上方四角定位检查，位置准确后再由作业队用靠尺检验模板整体垂直度，用水平尺检测平整度。㈤盖梁浇筑混凝土及养护检查模板有无缝隙、孔洞防止漏浆，检查钢筋的位置，如有移动及时纠正、恢复，保护层支垫检查、整理。请现场监理对钢筋、模板的位置、尺寸、牢靠度、施工配合比等进行最后的检验，检验合格监理批准允许开盘打灰，开始灌注混凝土。混凝土分层振捣，每30cm使用Φ50mm振动棒由中间向两边振捣使混凝土表面均匀、平均并以泛浆，整体连续浇筑中间不得间断。浇筑完毕对混凝土面及时养护，过四个小时后用麻袋覆盖，每天定时专人洒水养护连续七天。四、盖梁施工测量控制线型控制主要通过施工测量来进行的，施工测量控制内容包括：盖梁中心定位测量、高程测量、垂直度测量。①中心定位控制：采用三维坐标控制法。每个盖梁施工前，先用全站仪进行中心定位，设置好横、纵向护桩。在浇筑砼施工过程中进行全程跟踪监测，一旦发现有偏移的迹象，立即暂停施工，进行模板纠正，然后继续进行施工。②高程控制：采用LEICATC402全站仪进行高程测量。或利用桥边的高山坡，直接进行标高测量。③垂直度测量：盖梁的垂直度测量采用全站仪进行。测量时，用两台全站仪对准盖梁的互相垂直的两个角度进行定位。④控制措施：组建精干的精测小组专门负责盖梁的测量工作，配备先进的测量仪器，确保盖梁的线型控制模板接缝采用建筑双面胶带或玻璃胶，模板的组装符合组装精度的要求。五、安全技术措施1、作业人员必须佩戴安全帽、安全带，严禁酒后作业。2、严格按盖梁施工防护交底进行施工，在I56工字钢上每1m焊接一∠7.5角钢支架，在支架上满铺带肋钢板，以便人员行走。支架用φ16钢筋连接成整体，连接钢筋上悬挂安全网防护。3、夜间施工必须有足够的照明；4、吊装作业必须有专人指挥，没人指挥时禁止吊装作业；5、从事高空作业要定期体验。经医生诊断，凡患高血压、心脏病、贫血病、癫痫病以及其它不适于高空作业的，不得从事高空作业。6、高空作业衣着要灵便，禁止穿硬底和带钉易滑的鞋。7、高空作业所有材料要堆放平稳，工具随手放入工具袋(套)内。上下传递物件禁止抛掷。8、遇有恶劣气候(如暴雨、风力在六级以上)影响施工安全时，禁止进行...
