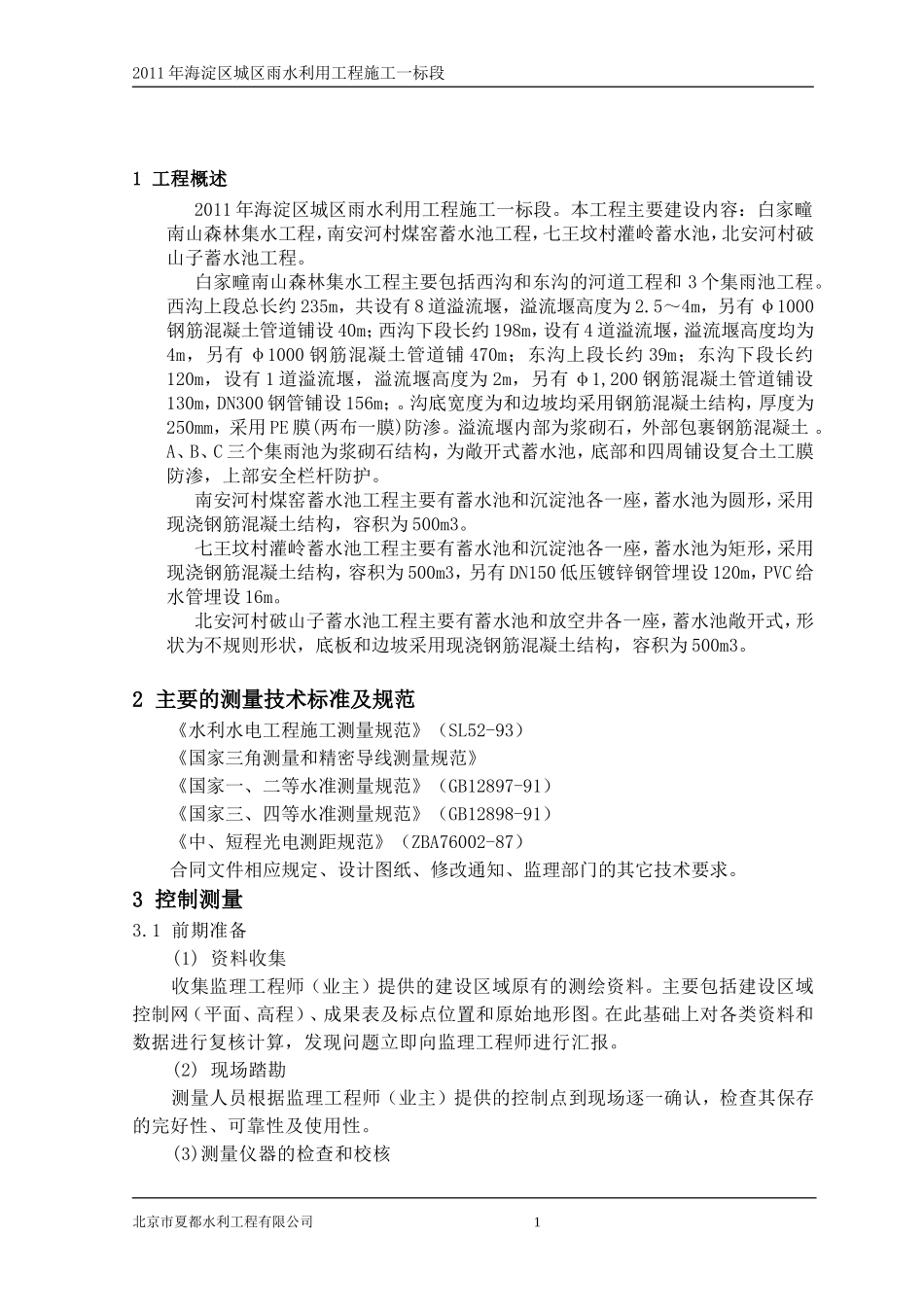

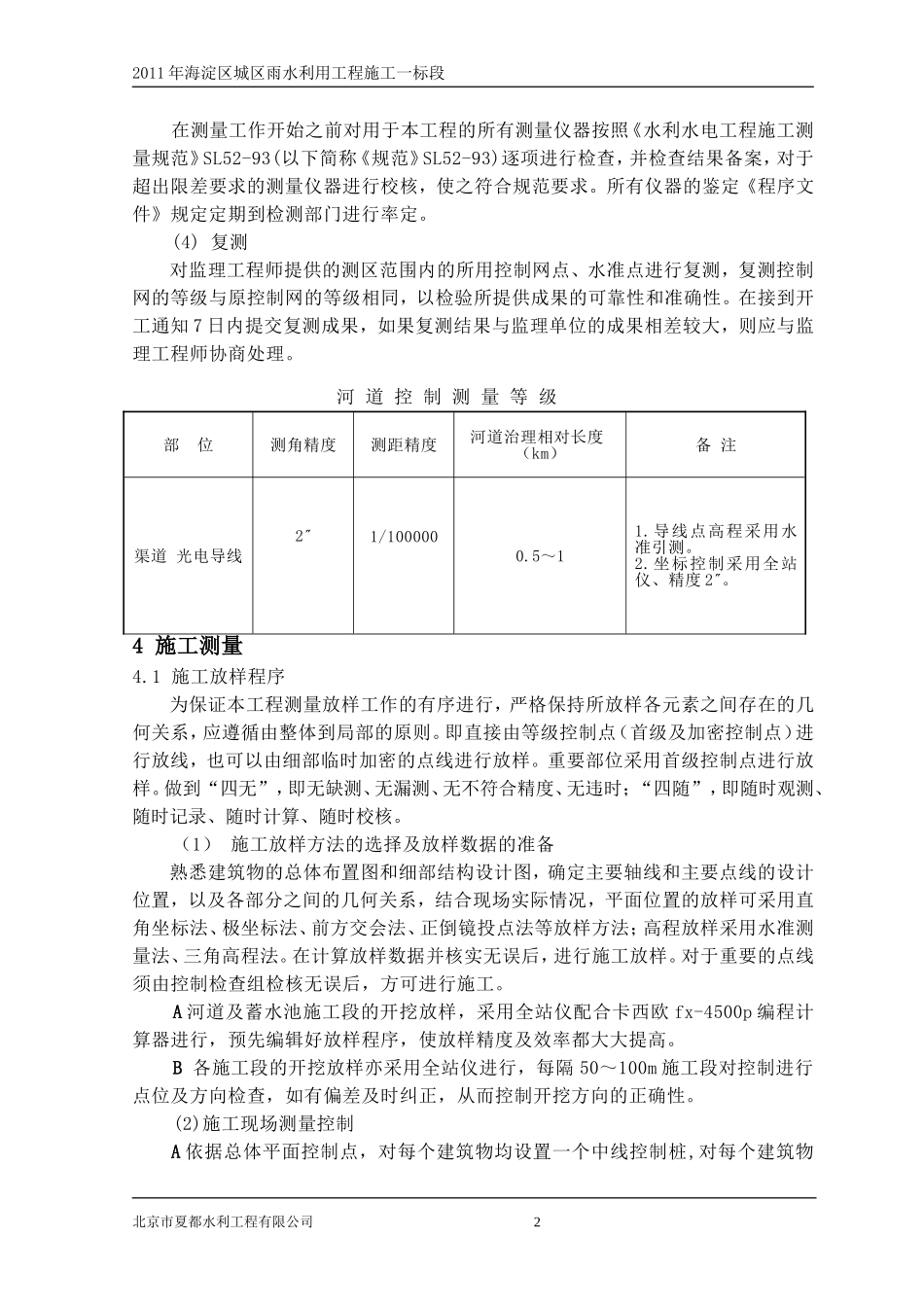

2011年海淀区城区雨水利用工程施工一标段1工程概述2011年海淀区城区雨水利用工程施工一标段。本工程主要建设内容：白家疃南山森林集水工程，南安河村煤窑蓄水池工程，七王坟村灌岭蓄水池，北安河村破山子蓄水池工程。白家疃南山森林集水工程主要包括西沟和东沟的河道工程和3个集雨池工程。西沟上段总长约235m，共设有8道溢流堰，溢流堰高度为2.5～4m，另有φ1000钢筋混凝土管道铺设40m；西沟下段长约198m，设有4道溢流堰，溢流堰高度均为4m，另有φ1000钢筋混凝土管道铺470m；东沟上段长约39m；东沟下段长约120m，设有1道溢流堰，溢流堰高度为2m，另有φ1,200钢筋混凝土管道铺设130m，DN300钢管铺设156m；。沟底宽度为和边坡均采用钢筋混凝土结构，厚度为250mm，采用PE膜(两布一膜)防渗。溢流堰内部为浆砌石，外部包裹钢筋混凝土。A、B、C三个集雨池为浆砌石结构，为敞开式蓄水池，底部和四周铺设复合土工膜防渗，上部安全栏杆防护。南安河村煤窑蓄水池工程主要有蓄水池和沉淀池各一座，蓄水池为圆形，采用现浇钢筋混凝土结构，容积为500m3。七王坟村灌岭蓄水池工程主要有蓄水池和沉淀池各一座，蓄水池为矩形，采用现浇钢筋混凝土结构，容积为500m3，另有DN150低压镀锌钢管埋设120m，PVC给水管埋设16m。北安河村破山子蓄水池工程主要有蓄水池和放空井各一座，蓄水池敞开式，形状为不规则形状，底板和边坡采用现浇钢筋混凝土结构，容积为500m3。2主要的测量技术标准及规范《水利水电工程施工测量规范》（SL52-93）《国家三角测量和精密导线测量规范》《国家一、二等水准测量规范》（GB12897-91）《国家三、四等水准测量规范》（GB12898-91）《中、短程光电测距规范》（ZBA76002-87）合同文件相应规定、设计图纸、修改通知、监理部门的其它技术要求。3控制测量3.1前期准备(1)资料收集收集监理工程师（业主）提供的建设区域原有的测绘资料。主要包括建设区域控制网（平面、高程）、成果表及标点位置和原始地形图。在此基础上对各类资料和数据进行复核计算，发现问题立即向监理工程师进行汇报。(2)现场踏勘测量人员根据监理工程师（业主）提供的控制点到现场逐一确认，检查其保存的完好性、可靠性及使用性。(3)测量仪器的检查和校核北京市夏都水利工程有限公司12011年海淀区城区雨水利用工程施工一标段在测量工作开始之前对用于本工程的所有测量仪器按照《水利水电工程施工测量规范》SL52-93(以下简称《规范》SL52-93)逐项进行检查，并检查结果备案，对于超出限差要求的测量仪器进行校核，使之符合规范要求。所有仪器的鉴定《程序文件》规定定期到检测部门进行率定。(4)复测对监理工程师提供的测区范围内的所用控制网点、水准点进行复测，复测控制网的等级与原控制网的等级相同，以检验所提供成果的可靠性和准确性。在接到开工通知7日内提交复测成果，如果复测结果与监理单位的成果相差较大，则应与监理工程师协商处理。河道控制测量等级部位测角精度测距精度河道治理相对长度（km）备注渠道光电导线21/1000000.5～11.导线点高程采用水准引测。2.坐标控制采用全站仪、精度2。4施工测量4.1施工放样程序为保证本工程测量放样工作的有序进行，严格保持所放样各元素之间存在的几何关系，应遵循由整体到局部的原则。即直接由等级控制点（首级及加密控制点）进行放线，也可以由细部临时加密的点线进行放样。重要部位采用首级控制点进行放样。做到“四无”，即无缺测、无漏测、无不符合精度、无违时；“四随”，即随时观测、随时记录、随时计算、随时校核。（1）施工放样方法的选择及放样数据的准备熟悉建筑物的总体布置图和细部结构设计图，确定主要轴线和主要点线的设计位置，以及各部分之间的几何关系，结合现场实际情况，平面位置的放样可采用直角坐标法、极坐标法、前方交会法、正倒镜投点法等放样方法；高程放样采用水准测量法、三角高程法。在计算放样数据并核实无误后，进行施工放样。对于重要的点线须由控制检查组检核无误后，方可进行施工。A河道及蓄水池施工段的开挖放样，采用全站仪配合卡西欧fx-4500p编程计算器进行，预先编辑好放样程序，使放样精度及效率都大大提高。B各施...
