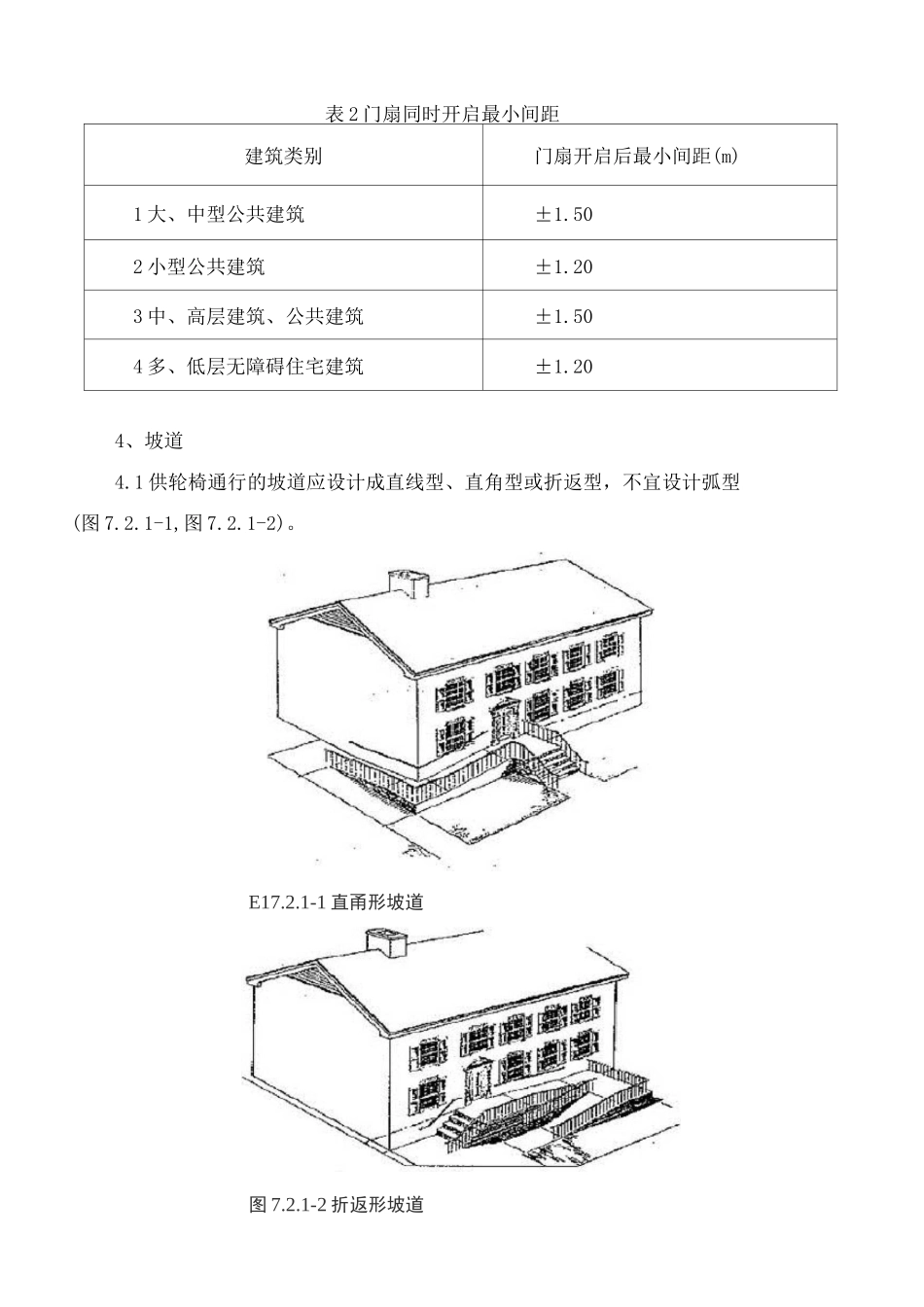

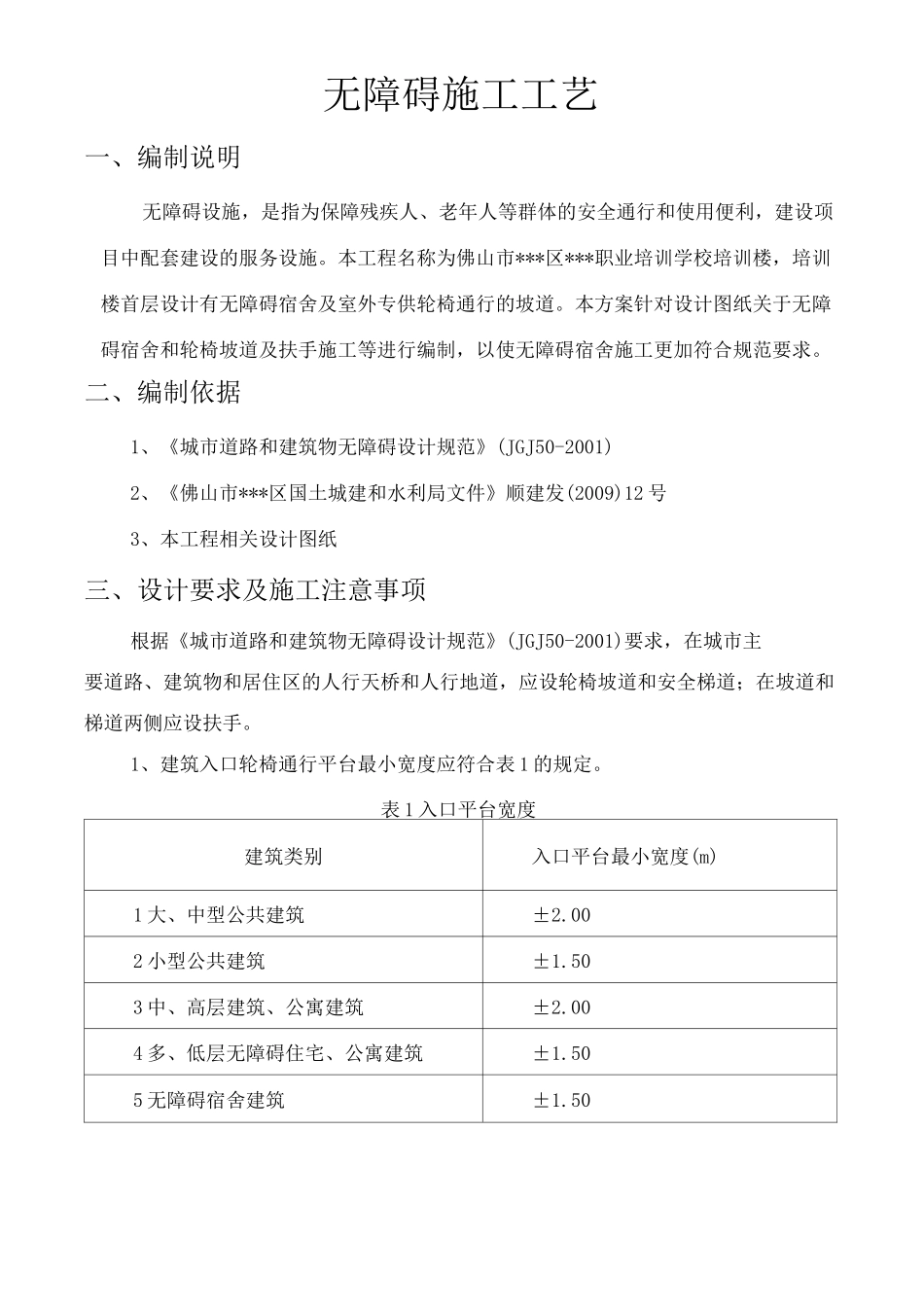

无障碍施工工艺一、编制说明无障碍设施，是指为保障残疾人、老年人等群体的安全通行和使用便利，建设项目中配套建设的服务设施。本工程名称为佛山市***区***职业培训学校培训楼，培训楼首层设计有无障碍宿舍及室外专供轮椅通行的坡道。本方案针对设计图纸关于无障碍宿舍和轮椅坡道及扶手施工等进行编制，以使无障碍宿舍施工更加符合规范要求。二、编制依据1、《城市道路和建筑物无障碍设计规范》(JGJ50-2001)2、《佛山市***区国土城建和水利局文件》顺建发(2009)12号3、本工程相关设计图纸三、设计要求及施工注意事项根据《城市道路和建筑物无障碍设计规范》(JGJ50-2001)要求，在城市主要道路、建筑物和居住区的人行天桥和人行地道，应设轮椅坡道和安全梯道；在坡道和梯道两侧应设扶手。1、建筑入口轮椅通行平台最小宽度应符合表1的规定。表1入口平台宽度建筑类别入口平台最小宽度(m)1大、中型公共建筑±2.002小型公共建筑±1.503中、高层建筑、公寓建筑±2.004多、低层无障碍住宅、公寓建筑±1.505无障碍宿舍建筑±1.502、无障碍入口和轮椅通行平台应设雨棚。3、入口门厅、过厅设两道门时，门扇同时开启最小间距应符合表2的规定(图7.1.5-1,图7.1.5-2)。(图按照规范里面的图例进行说明)圖了・L・)1小嗚公建门厅门扇间距图7J.5-2大、中型公越门厅门扇间距表2门扇同时开启最小间距建筑类别门扇开启后最小间距(m)1大、中型公共建筑±1.502小型公共建筑±1.203中、高层建筑、公共建筑±1.504多、低层无障碍住宅建筑±1.204、坡道4.1供轮椅通行的坡道应设计成直线型、直角型或折返型，不宜设计弧型(图7.2.1-1,图7.2.1-2)。E17.2.1-1直甬形坡道图7.2.1-2折返形坡道4.2坡道两侧应设扶手，坡道与休息平台的扶手应保持连贯。4.3坡道侧面凌空时，在扶手栏杆下端宜设高不小于50mm的坡道安全挡台（图7.2.3）。S7,2.3垓谨安全挡台4.4不同位置的坡道，其坡度和宽度应符合表7.2.4的规定。表3不同位置的坡度和宽度坡道位置最大坡度最小宽度（m）1有台阶的建筑入口1:12三1.202只设坡道的建筑入口1:20三1.503室内走道1:12三1.004室外通路1:20三1.505困难地段1:10〜1:8三1.204.5坡道在不同坡度的情况下，坡道高度和水平长度符合表3的规定（图7.2.5）。圈72矗112®道岛咸稻水平艮庸4.6不同坡度高度和水平长度表4不同坡度高度和水平长度坡度1:201:161:121:101:8最大高度（m）1.51.000.750.600.35水平长度（m）30.0016.009.006.002.804.71:10〜1:8坡道应只限用于受场地限制改建的建筑物和室外通路。4.8坡道面应平整，不应光滑。4.9坡道起点、终点和中间休息平台的水平长度不应小于1.50m（图7.2.8）。图7-2.B坡道起点.绻点和休息平台水平怅度（mm）表5轮椅通行最小宽度建筑类别最小宽度（m）1大型公共建筑走道三1.802中小型公共建筑走道三1.503检票口、结算口轮椅通道三0.904居住建筑走廊三1.205建筑基地人行通路三1.504.10人行通路和室内地面应平整、不光滑、不松动不积水。4.11使用不同材料铺装的地面应相互取平；如有高差时不应大于15mm，并应以斜面过度。4.12人行通路和建筑入口的雨水箅子不得高出地面，其孔洞不得大于15mmX15mm。4.13门扇向走道开启时应设凹室，凹室面积不应小于1.30X0.90m（图7.3.5）。E7.3.5走這的凹蛊4.14墙面伸入走道的突出物不应大于0.10m,距地面高度应小于0.60m。4.15供残疾人使用的走道与地面应符合下列规定：1）走道宽度不应小于1.80m；2）走道两侧应设扶手；3）走道两侧墙面应设高0.35m护墙板；4）走道及室内地面应平整，并应选用遇水不滑的地面材料；5）走道转弯处的阳角应为弧墙面或切角墙面；6）走道内不得设置障碍物，光照度不应小于120Lx。4.16在走道一侧或尽端与其他地坪有高差时，应设置栏杆或栏板等安全设施。5、门供残疾人使用的门应符合下列规定:门把手一條1）应采用自动门，也可采用推拉门、折叠门或平开门，不应采用力度大的弹簧门；2）在旋转门一侧应加设残疾人使用的门；3）轮椅通行门的净宽应符合6规定。表6门的净宽类别净宽（m）1自动门三1.002推拉门、折叠门三0.803平开门三0.804弹簧门（小力度）三0.804）乘轮椅者开启的推拉门和平开门，在门把手一侧的墙...
