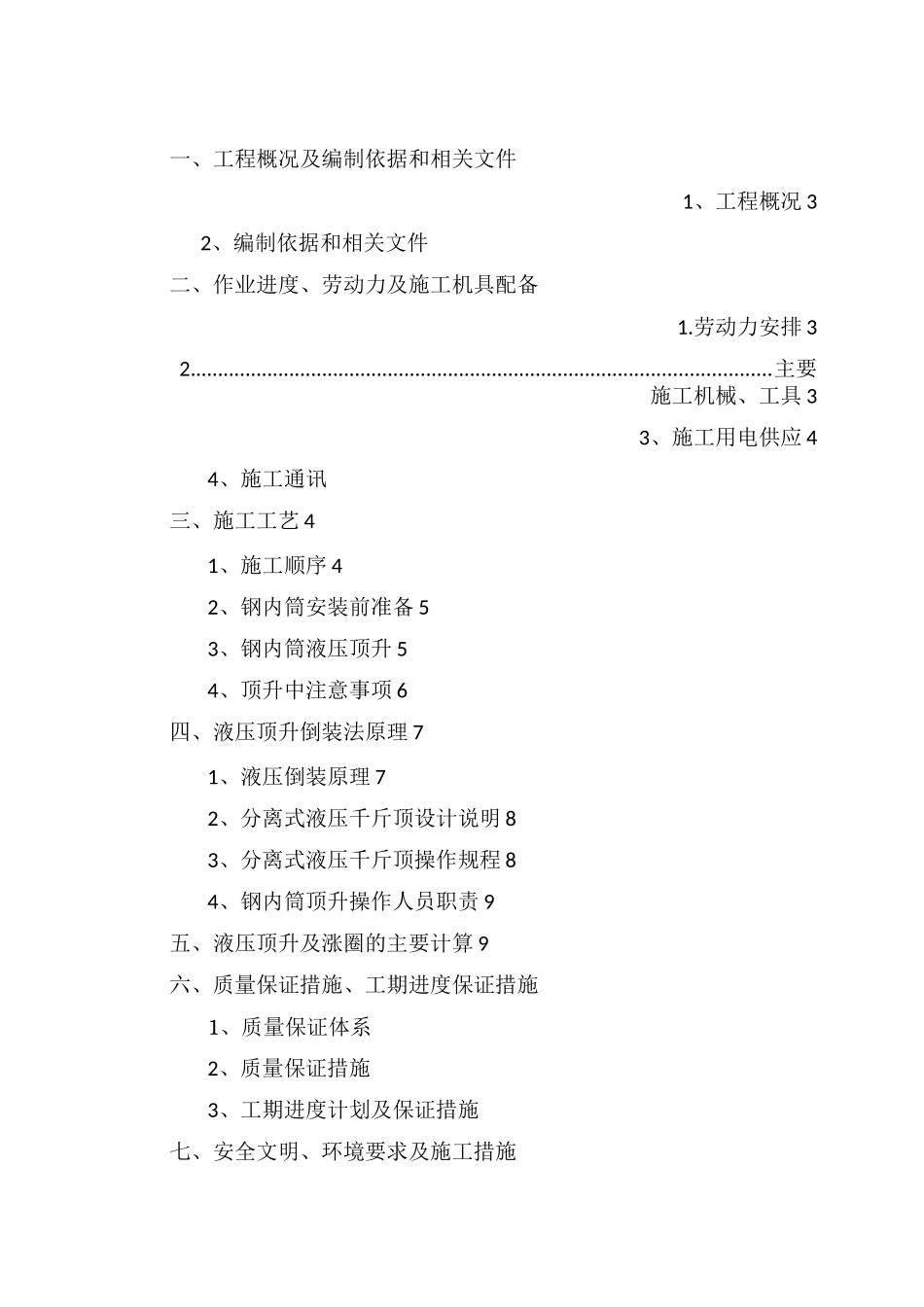

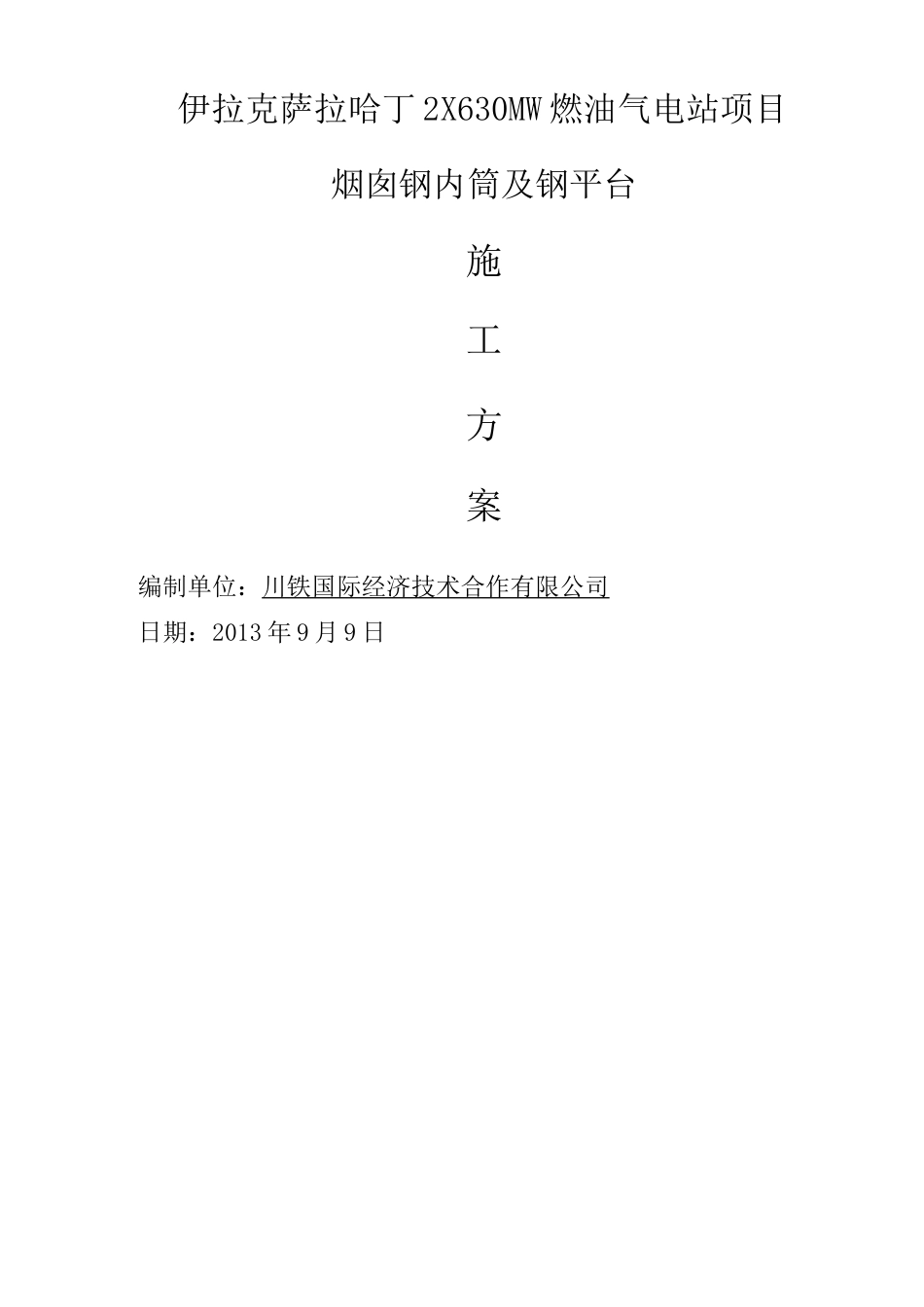

伊拉克萨拉哈丁2X630MW燃油气电站项目烟囱钢内筒及钢平台施工方案编制单位：川铁国际经济技术合作有限公司日期：2013年9月9日一、工程概况及编制依据和相关文件1、工程概况32、编制依据和相关文件二、作业进度、劳动力及施工机具配备1.劳动力安排32..........................................................................................................主要施工机械、工具33、施工用电供应44、施工通讯三、施工工艺41、施工顺序42、钢内筒安装前准备53、钢内筒液压顶升54、顶升中注意事项6四、液压顶升倒装法原理71、液压倒装原理72、分离式液压千斤顶设计说明83、分离式液压千斤顶操作规程84、钢内筒顶升操作人员职责9五、液压顶升及涨圈的主要计算9六、质量保证措施、工期进度保证措施1、质量保证体系2、质量保证措施3、工期进度计划及保证措施七、安全文明、环境要求及施工措施八、应急预案2九、施工危险源辨识十、附图错误!未定义书签。1、工程概况伊拉克萨拉哈丁燃气电站2X63MW工程烟囱内筒及钢平台、钢梯制作、安装工程。钢内筒为双筒，高度180米，直径7米。2、编制依据和相关文件2.仆10721S-T040402多管式烟囱内筒图2.2《钢结构工程施工及验收规范》GB50205-2001；2.3《烟囱工程施工及验收规范》GB50078-2008；3．劳动力、施工机具配备及进度计划3.1.劳动力安排序号工种数量备注1电工1人2起重工1人3电焊工12人4氩弧焊工3人5气焊工3人6安装工8人7铆工3人8卷板工2人9油漆工4人3.2主要施工机械、工具序号材料名称规格数量用途备注1交流焊机500型3台2气割工具2套3氩弧焊机4004台4汽车吊25T1台5平板车15T1辆场内运输6卷扬机单筒5T1台吊装用7卷扬机单筒2T1台吊装用8倒链5T5只9倒链2-3T10只10磨光机©100-©1502台11二辊卷板机20*22001台内筒卷制12液压顶升系统200*6=1200T1套配6个200t千斤顶，3.3工程进度计划前期准备工作：2013年11月20日——2014年01月15日钢平台、钢梯安装：2014年01月20——2014年02月20日第一个钢内筒顶升安装：2014年02月20日——2014年05月30日第二个钢内筒顶升安装：2014年05月30日——2014年08月30日烟道及导流板施工：2014年08月30日——2014年9月30日防雨罩等部位完善：2014年09月30日——2014年10月15日设备拆除及现场清理：2014年10月15日——2014年10月31日4．钢内筒施工4.1施工顺序施工准备(材料、机具、人员场地)--钢平台制作、安装--卷板制作--顶升机具措施安置--钢内筒外壁保温完善--筒内部完善---验收--液压顶升倒装钢内筒—顶升结束--措施机构拆除4.2钢平台、钢梯、工作平台制作安装4.2.1.烟囱外筒壁设置6层钢平台，标高分别为：40m、75m、105m、135m、165m、174m；筒壁内侧0m至165m设“之”子型钢楼梯，165m至740m设直爬梯。4.2.2因现场机械设备等条件有限，烟囱钢平台钢梯在国内钢结构厂家加工成半成品，运至现场进行拼装；钢结构厂家必须具有相应的生产资质和生产能力，并排专人对加工过程经行监督，收集好厂家生产资质材料、所有焊接试验报告、原材合格证等相应资料并带到现场备份。4.2.3烟囱筒首层平台的安装(+174.00m)：待翻模完毕后，利用翻模平台垂直运输卷扬机将构件运至+174.00m，逐件进行安装。安装顺序为先主梁后次梁，先水平梁后斜撑，最后铺镀锌压型钢板，绑扎钢筋，浇筑混泥土。4.2.4烟囱各层平台安装在+174.00m混凝土平台应预留吊装孔。平台安装以环形吊栏为操作平台，环行平台的升降工具为8个3t手扳葫芦，共设8个吊点，同步升降，环行平台上允许放置两台焊机和不超过8名操作人员。原外筒施工吊笼系统为垂直交通工具，主卷扬机吊装就位，找平，固定焊接。环形平台两道环形钢圈及连接件均采用［10槽钢制作，外圆半径5.5m、内圆半径4.3m,连接件间距1.2m。当174米平台施工完、环形平台组装好后，工作手板葫芦让环形平台缓缓下降，下降过程中174m至165米直爬梯跟着安装，直到降到164m位置，开始安装165米平台。用环形吊栏采用同样的方法进行余下各层平台安装。4.2.5钢梯利用环形平台及3t手板葫芦为升降器调节装置进行分层分段自下而上安装，安装顺序为先主体、后栏杆。并及时对焊接处进行清理和补漆。4.2.6工作平台内平...
