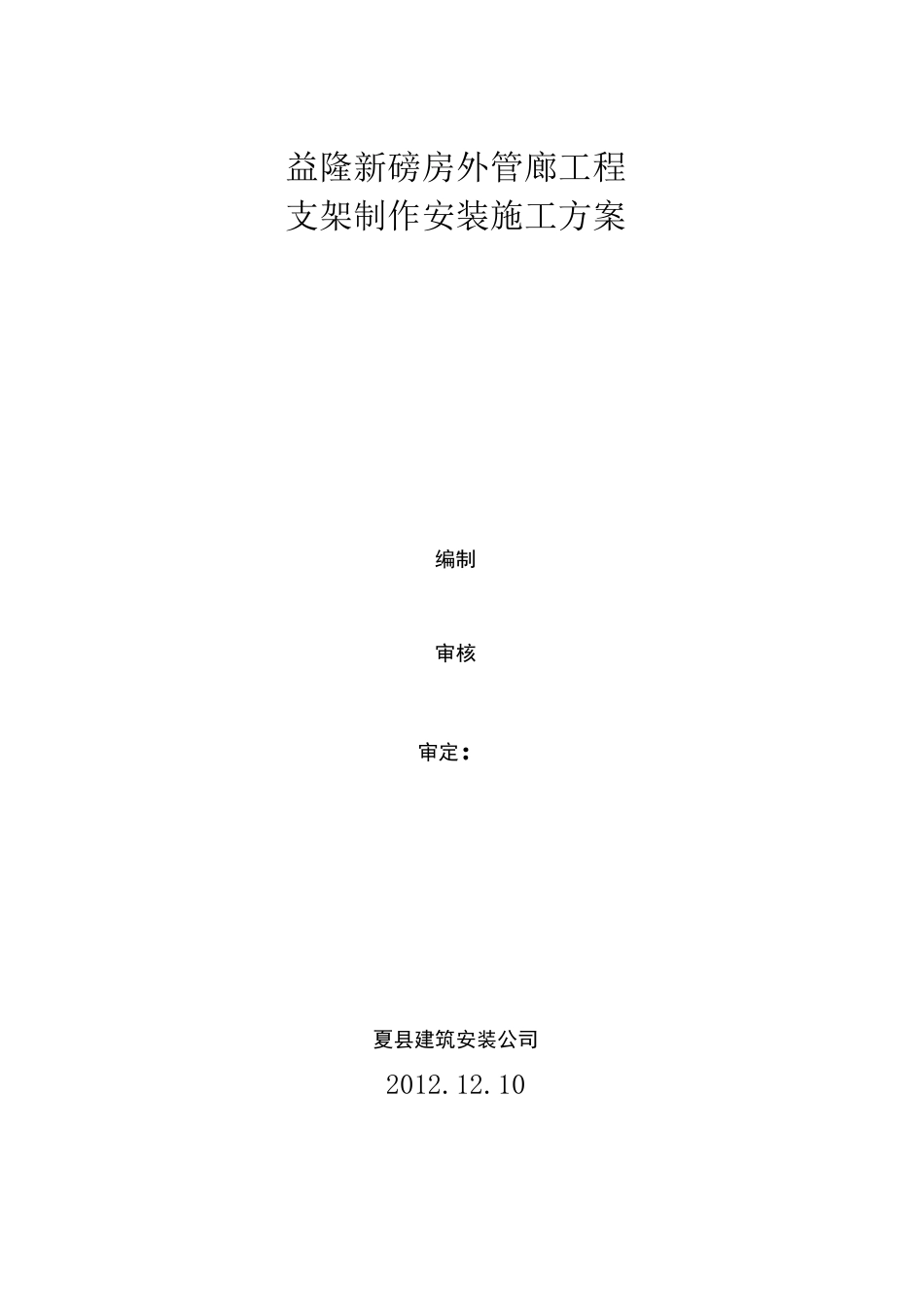

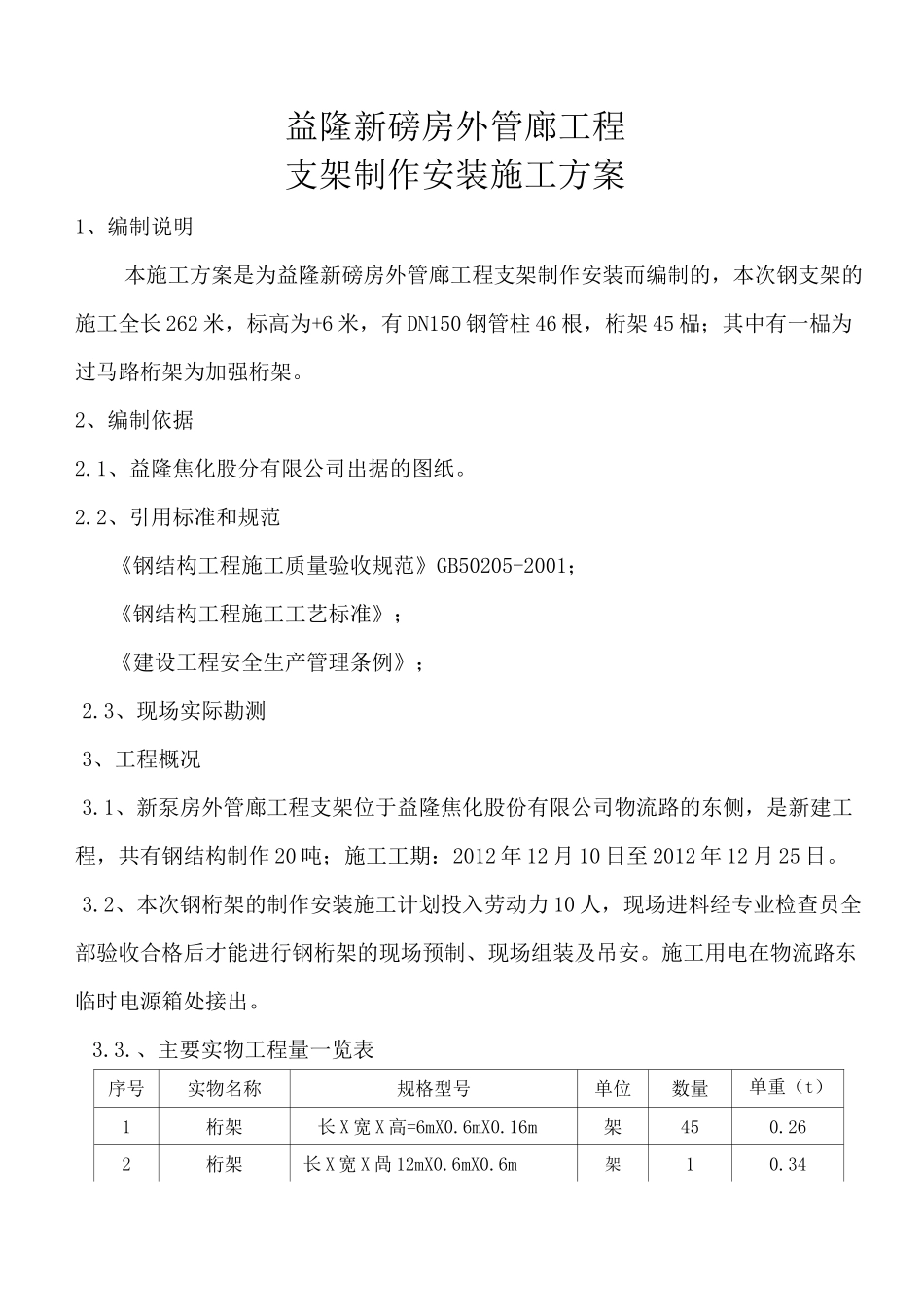

益隆新磅房外管廊工程支架制作安装施工方案编制审核审定：夏县建筑安装公司2012.12.10益隆新磅房外管廊工程支架制作安装施工方案1、编制说明本施工方案是为益隆新磅房外管廊工程支架制作安装而编制的，本次钢支架的施工全长262米，标高为+6米，有DN150钢管柱46根，桁架45榀；其中有一榀为过马路桁架为加强桁架。2、编制依据2.1、益隆焦化股分有限公司出据的图纸。2.2、引用标准和规范《钢结构工程施工质量验收规范》GB50205-2001；《钢结构工程施工工艺标准》；《建设工程安全生产管理条例》；2.3、现场实际勘测3、工程概况3.1、新泵房外管廊工程支架位于益隆焦化股份有限公司物流路的东侧，是新建工程，共有钢结构制作20吨；施工工期：2012年12月10日至2012年12月25日。3.2、本次钢桁架的制作安装施工计划投入劳动力10人，现场进料经专业检查员全部验收合格后才能进行钢桁架的现场预制、现场组装及吊安。施工用电在物流路东临时电源箱处接出。3.3.、主要实物工程量一览表序号实物名称规格型号单位数量单重（t）1桁架长X宽X高=6mX0.6mX0.16m架450.262桁架长X宽X咼12mX0.6mX0.6m架10.342钢柱高6m根460.113独立基础长X宽X高=1mX0.6mX1m个444独立基础长X宽X高=1.6mX0.6mX1m个24、施工准备4.1、技术准备4.1.1、图纸自审，图纸会审。4.1.2、编制施工技术方案，技术交底。4.1.3、编制工程施工技术、质量、安全保证措施。4.2、现场准备4.2.1、联系、办理现场占地、电源手续。4.2.2、组织施工机具、材料随时进入现场。4.2.3、制作施工用的各种工装机具等。4.2.4、堪察现场，规划材料、机具进场道路，并选择和落实运输机械提前做好周围设施、环境的处置与保护等准备工作。4.3、其它准备4.3.1、人员组织和人员调配到位；4.3.2、对有关人员进行技术交底；4.3.3、组织施工机具、材料、设备、构件等进场；4.3.4、与业主就有关施工问题进行联系与落实。5、施工部署5.1、现场成立项目经理部，统一管理本工程。5.1.1、项目经理：边天亮，其主要职责为：项目经理是实施管理的责任者，对工程项目负直接领导责任；对确保项目按期、优质、高效地交付使用承担领导责任；负责施工全过程的组织管理、安全管理、质量管理、经营财务管理；负责合理调配和优化资源配置；负责重大事项的协调解决和决策工作。5.1.2、项目副经理赵勤贵，其主要职责为：负责现场施工组织管理工作，对确保工程施工进度、工程质量、施工安全等承担责任；负责现场劳动力的组织调动、施工所用材料、工机具的供应和保管等工作。5.1.3、技术负责人：尹建军，其主要职责为：负责汇报现场施工技术管理情况，并对施工质量、安全及资源计划情况承担技术责任。5.2、现场主要管理人员技术员：尹建军质检员：槽小槽安全员：梁宏茂材料员：韩艳6、施工方法6.1、施工程序：6.1.1、钢柱施工程序：材料、机具进入现场料检验、除锈腐——柱单个放样、号料、切割、矫正、制孔一＞加强板、柱脚焊接一规格尺寸复查一＞清理检查、编号、堆放一础交接验收一冈柱吊安―横梁吊安一■旱接斜拉支撑―涂漆―验攵。6.1.2、桁架施工程序：材料、机具进入现场一预制钢平台搭设一材料检验、除锈、防腐f桁架单片放样、号料、切割、矫正、制孔、组装规格、尺寸复查+焊接―„单片翻身一►清理检查、编号、堆放一＞整体组装、焊接一卜偿器安装一►涂漆―整体吊安―验攵6.2、放样、号料6.2.1、钢结构在铺设的作业平台上进行画线、号料。放样和号料时应预留制作和安装时的焊接收缩余量及切割加工余量。号料的允许偏差为：各构件外形尺寸：土1.0mm；孔距：土0.5mm。6.2.2构件下料采用氧乙炔焰与机械剪切的方法进行施工，机械剪切的允许偏差如下：零件的宽度、长度土3.0mm；边缘缺棱1.0mm；型钢端部垂直度2.0mm。6.3.3、构件剪切下料过程中，切割后采用砂轮打磨，去除毛刺；并应按顺序做好标识，以便于组对。6.3.4、除锈防腐：钢结构构件除锈应达到sa2级，除锈方法系用人工除锈，使用①100的电动砂轮机进行除锈后请业主验收合格后刷环氧富锌底漆两遍，吊安好后刷环氧富锌面漆两遍，除锈防腐后同步做好标记移置工作。6.4、单件组对与桁架焊接要求6.4.1、组对与焊接：组成各构...
