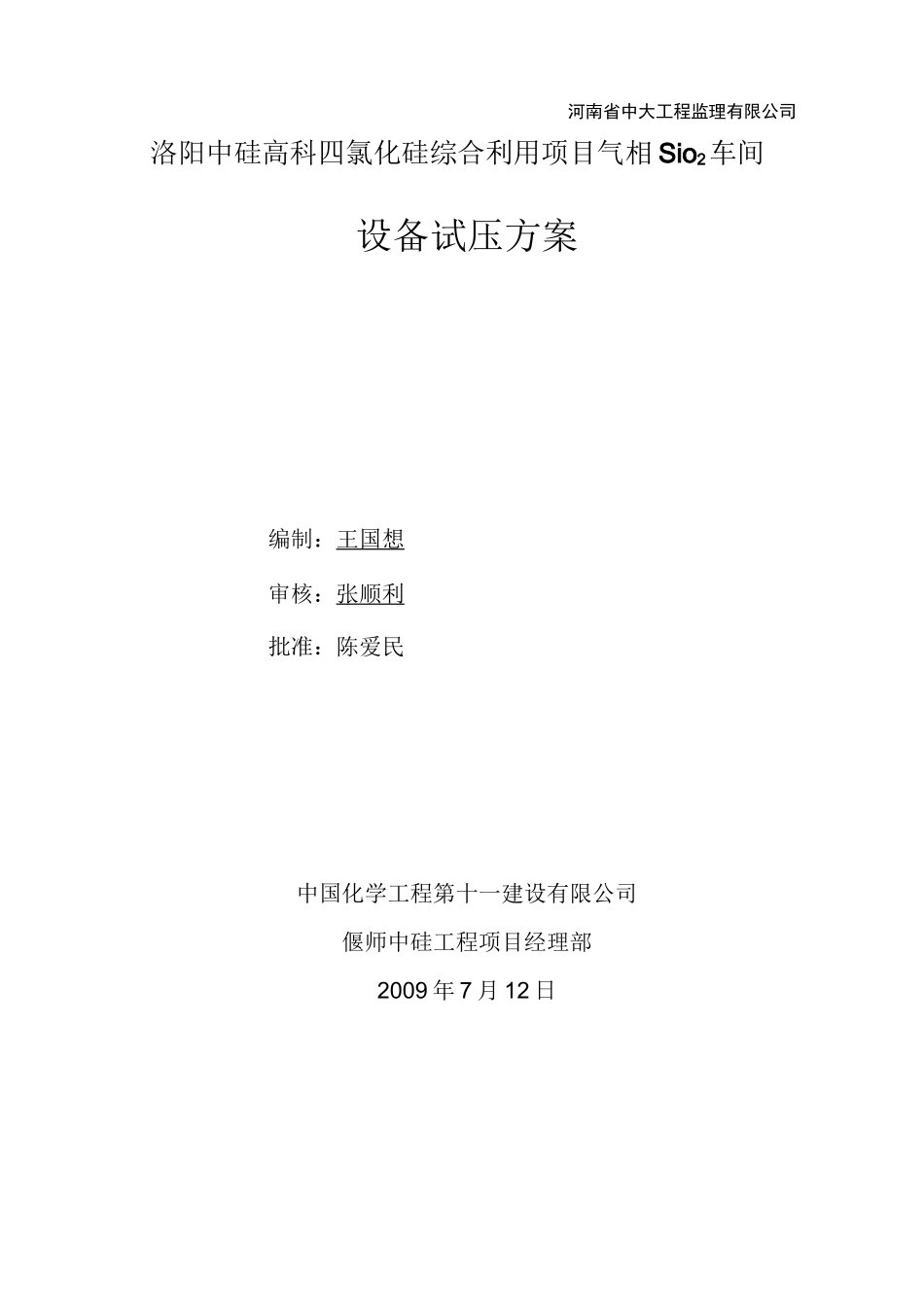

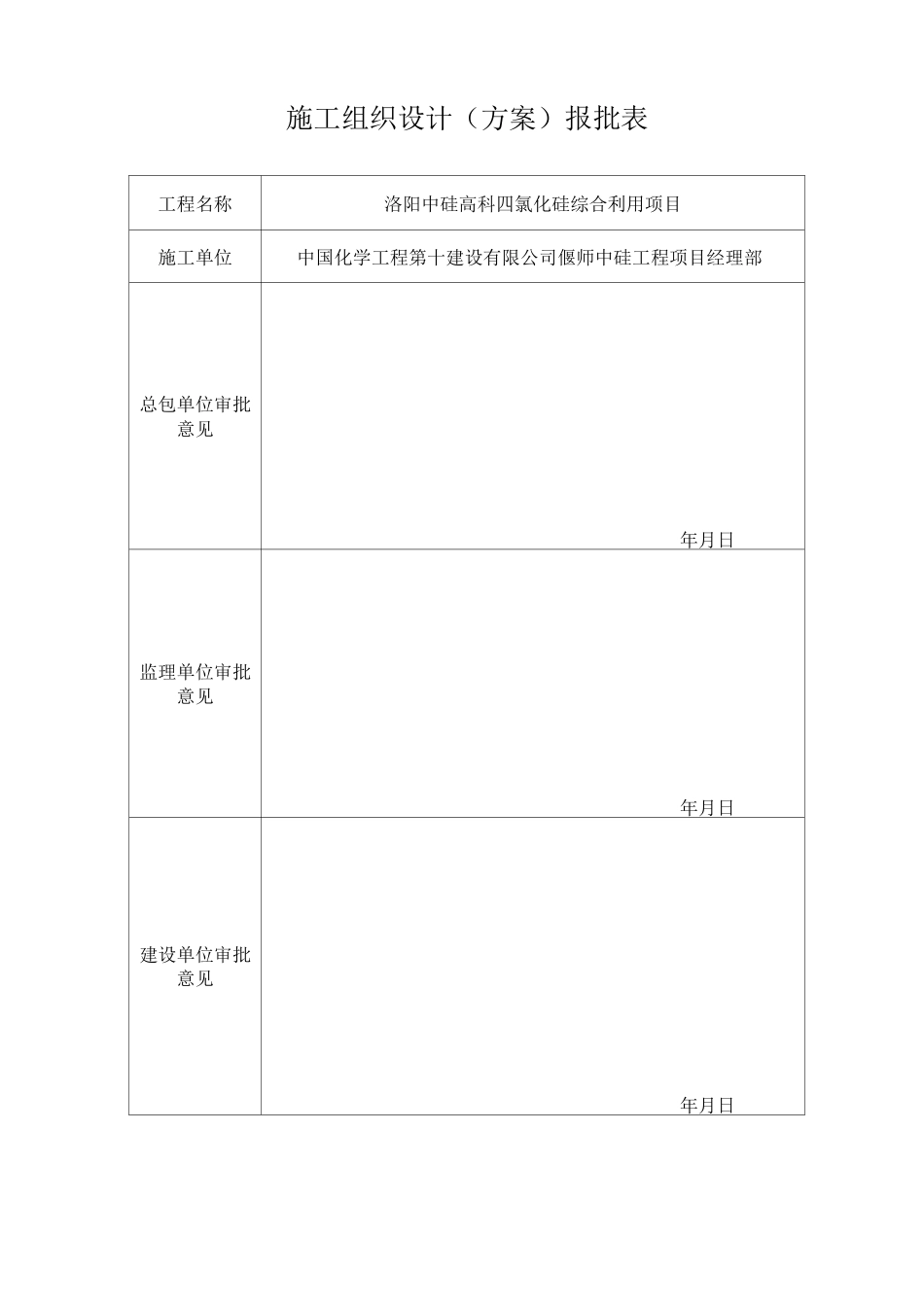

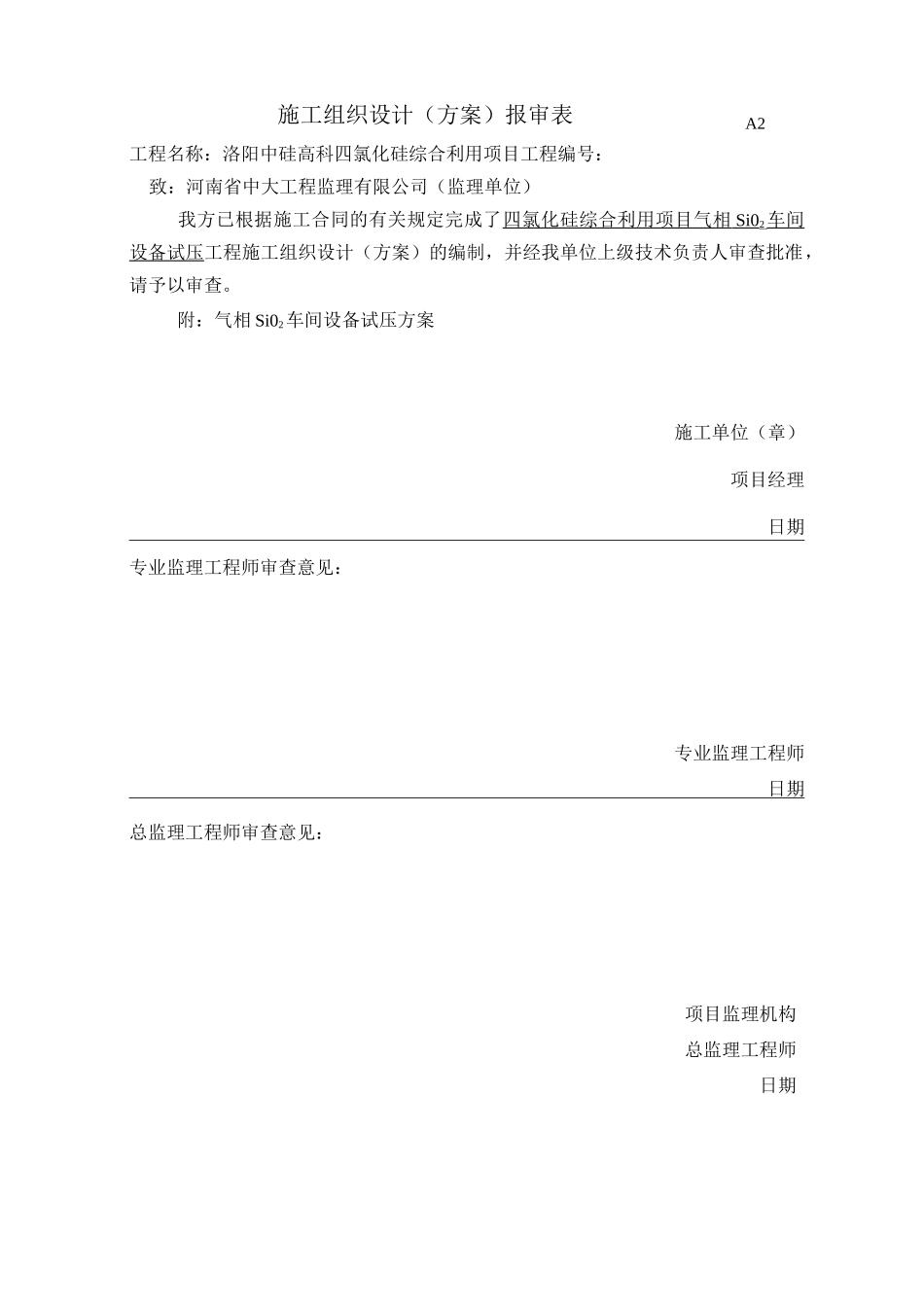

工程名称：洛阳中硅高科四氯化硅综合利用项目工程编号：致：河南省中大工程监理有限公司（监理单位）我方已根据施工合同的有关规定完成了四氯化硅综合利用项目气相Si02车间设备试压工程施工组织设计（方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。附：气相Si02车间设备试压方案施工单位（章）项目经理日期专业监理工程师审查意见：专业监理工程师日期总监理工程师审查意见：项目监理机构总监理工程师日期施工组织设计（方案）报审表A2河南省中大工程监理有限公司洛阳中硅高科四氯化硅综合利用项目气相Sio2车间设备试压方案编制：王国想审核：张顺利批准：陈爱民中国化学工程第十一建设有限公司偃师中硅工程项目经理部2009年7月12日施工组织设计（方案）报批表工程名称洛阳中硅高科四氯化硅综合利用项目施工单位中国化学工程第十建设有限公司偃师中硅工程项目经理部总包单位审批意见年月日监理单位审批意见年月日建设单位审批意见年月日1．工程概况12．编制依据13．试压前准备14．设备压力试验程序15．设备压力试验16．施工质量要求、质量保证体系和质量保证措施37．安全保证体系和安全保证措施38．劳动力安排49工机具及手段用料计划4亡亡匚口中国化学工程第十一建设有限公司气相S02制备车间设备试压方案第5页共5页E亡!山中国化学工程第^一建设有限公司气相S02制备车间设备试压方案第2页共5页3）、管道和设备的压力相同的可以连成一体进行打压。5、7殳备压力试验5.1.设备试验压力均为设计压力，见下表：E亡!山中国化学工程第^一建设有限公司气相S02制备车间设备试压方案第3页共5页2）玻璃钢设备、碱液储罐和真空缓冲罐的试漏方法：由于玻璃钢设备自身材质的独特性，应设计的要求试验采用盛水试漏，碱液储罐和真空缓冲罐为无压设备用盛水试漏检查，试漏前先将设备的筒节及与管道连接的法兰拔紧，然后再充水检查。5.5.气压试验的要求气压试验时，先缓慢上升至试验压力的10%,保压10分钟，然后对所有焊缝和连接处进行初次泄漏检查，初检合格后，再继续缓慢升压至试验压力的50%，其后按试验压力的10%的级差逐级升至试验压力，保压时间不少于30min,对所有焊缝和连接处进行检查无泄漏、无可见的异常变形、不降压为合格。5.6、压力试验时须有施工技术人员及质量安全部门的人员在场，并通知建设单位、监理单位、总承包方的有关人员参加检查，试验完毕后做出记录，并经四方签字确认。6、施工质量要求、质量保证体糸和质量保证措施6.1施工质量要求设备试压严格按本方案的各项要求进行，做好试压记录；严格执行总承包和业主的管理规定。6.2质保体系岗位设置如下：1）设备试压过程中，不得对受压元件进行任何修理，发现缺陷要在卸压后，通知设备厂家有关的人员进行处理；2）试压工作必须严格按操作规程进行，未经允许不得擅自更改操作程序或操作参数；EliECD中国化学工程第十建设有限公司气相S02制备车间设备试压方案第4页共5页匕匕^中国化学工程第十一建设有限公司气相S02制备车间设备试压方案第5页共5页
